Kotol ATMOS DC 25 SP predstavuje inovatívne riešenie pre vykurovanie, ktoré kombinuje ekologické spaľovanie dreva metódou generátorového splyňovania s plne automatickou prevádzkou na pelety. Toto multifunkčné zariadenie umožňuje flexibilné striedanie palív, čím poskytuje vysokú účinnosť a komfort pri vykurovaní.
Konštrukcia a princíp fungovania
Kotol je navrhnutý ako teleso s tromi nad sebou umiestnenými komorami. Vrchné dve komory sú určené pre proces splyňovania dreva, podobne ako pri klasických splyňovacích kotloch ATMOS. Tretia, spodná komora je vybavená predným horákom ATMOS A25, ktorý je obložený keramikou pre zabezpečenie optimálnej kvality spaľovania peliet. Tieto dva spaľovacie systémy sú navzájom oddelené vodným plášťom, čo minimalizuje ich vzájomný vplyv a zabezpečuje vysokú účinnosť pri spaľovaní každého paliva zvlášť.
Odvod spalín do komína je riešený jedným výstupným hrdlom, čo zjednodušuje inštaláciu a vystačí s jedným komínom.
Možnosti palív a automatizácia
Kotol ATMOS DC 25 SP umožňuje striedanie palív, pričom prevádzka môže byť buď manuálna pri spaľovaní dreva, alebo plne automatická pri spaľovaní peliet. Kotol a horák sú vybavené funkciou automatického riadenia prívodu vzduchu pomocou servopohonu, ktorý sa prispôsobuje aktuálnemu typu spaľovaného paliva.
Pre zabezpečenie efektívnej prevádzky sú kotly vybavené:
- Čidlom teploty spalín AGF2
- Čidlom kotla KTF20 pre funkciu automatického štartu horáka po dohorení dreva
- Dvoma čidlami (TV a TS) KTF20 na ovládanie horáka podľa dvoch nastavených teplôt v akumulačnej nádrži
Kotol je možné dovybaviť modernou dotykovou reguláciou ATMOS ACD 03, ktorá umožňuje priame ovládanie kotla, kotlového okruhu, troch (alebo štyroch) vykurovacích okruhov, ohrevu TUV, solárneho systému a automatické prepínanie prevádzky dvoch kotlov.
Výhody kotlov ATMOS
Rodinná firma ATMOS, s takmer 100-ročnou históriou a skúsenosťami, je jedným z popredných európskych výrobcov kotlov na tuhé palivá. Kotly ATMOS sa vyznačujú nasledujúcimi výhodami:
- Kombinácia palív: Možnosť spaľovania rôznych druhov palív (drevo + pelety, drevo + zemný plyn, drevo + ETO) bez nutnosti úprav na kotle.
- Vysoká účinnosť: Prakticky rovnaká účinnosť pri spaľovaní jednotlivých palív ako pri špecializovaných kotloch (až 92,3 % pri menovitom výkone).
- Ekonomická výhodnosť: Cenovo výhodnejšie riešenie v porovnaní s obstaraním a inštaláciou dvoch samostatných kotlov.
- Úspora priestoru: Kompaktné rozmery, ktoré šetria miesto oproti inštalácii viacerých kotlov.
- Ekologický prevádzka: Kotly spĺňajú normy triedy 5 a EKODESIGN, čo umožňuje príspevky z národných projektov (napr. Zelená domácnostiam).
- Flexibilita: Možnosť voľby umiestnenia dvierok (ľavé/pravé) a jednoduchá výmena horákov.
Technické parametre ATMOS DC 25 SP
Nižšie sú uvedené kľúčové technické údaje kotla ATMOS DC 25 SP:
| Parameter | Hodnota |
|---|---|
| Typ kotla | DC25SP |
| Menovitý výkon (drevo) | 27 kW |
| Výkon kotla na pelety | 6 - 20 kW |
| Účinnosť kotla (na pelety) | 90,1 % |
| Účinnosť kotla (na drevo) | 91,2 % |
| Emisná trieda | 5 (Ekodesign) |
| Dotovaný kotol (SVT) | Áno (SVT901) |
| Dĺžka polien | 530 mm |
| Objem palivovej šachty (drevo) | 100 dm³ (l) |
| Predpísaný ťah komína | 23 / 0,23 Pa/mbar |
| Maximálny pracovný pretlak vody | 250 / 2,5 kPa/bar |
| Hmotnosť kotla | 531 kg |
| Priemer odťahového hrdla | 150 / 152 mm |
| Krytie el. časti | IP20 |
| Predpísané palivo (drevo) | Suché drevo s výhrevnosťou 15 - 17 MJ.kg⁻¹ a obsahom vody 12 - 20 % |
| Predpísané palivo (pelety) | Kvalitné pelety o priemere 6 - 8 mm s výhrevnosťou 15 - 18 MJ.kg⁻¹ |
| Objem vody v kotle | 109 l |
| Minimálny objem vyrovnávacej nádrže | 500 l |
Představení a zátop v kotli ATMOS DC 25 SP
Horák ATMOS A25
Pre kotol ATMOS DC 25 SP je štandardne používaný horák na pelety ATMOS A25 (kód H0048). Tento horák je vybavený funkciou automatického riadenia prívodu vzduchu pomocou servopohonu, ktorý sa aktivuje pri spaľovaní dreva alebo peliet.
Kľúčové vlastnosti horáka A25:
- Displej: Zobrazuje aktuálny stav a umožňuje nastavenie funkcií.
- Riadenie: Elektronická regulácia AC07X riadi chod externého dopravníka, dvoch zapaľovacích špirál a ventilátora.
- Bezpečnosť: Elektronika je chránená bezpečnostným termostatom kotla, bezpečnostným termostatom na prívode peliet, snímačom otáčok ventilátora a fotobunkou na snímanie plameňa.
- Zapaľovanie: Automatické pomocou dvoch elektrických zapaľovacích špirál.
- Funkcie: Možnosť využitia dvoch rezervných výstupov pre rôzne aplikácie, zapojenie štyroch rôznych čidiel (TS, TV, TK, TSV), riadenie podľa dvoch teplôt v akumulačnej nádrži, riadenie ventilátora kotla a kotlového čerpadla z horáka, ovládanie solárneho systému priamo z horáka, automatický štart horáka po dohorení dreva u kotlov DCxxSP/SPX.
Horák je určený výhradne pre kvalitné biele pelety z mäkkého dreva bez kôry s priemerom 6 - 8 mm a dĺžkou 10 - 25 mm. Nie je vhodný pre pelety, ktoré sa spékajú v spaľovacej komôrke.
Odporúčané zapojenie a regulácia

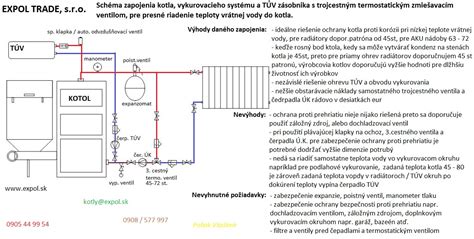

Pre optimálny chod kotla ATMOS DC 25 SP sa odporúča zapojenie s Laddomatom 22 alebo s termoregulačným ventilom a vyrovnávacou nádržou s objemom 500 až 1000 litrov. Alternatívou je inštalácia s akumulačnými nádržami s dostatočným objemom (napr. 2000 litrov), ktoré umožňujú vykurovanie akumulačnou elektrinou alebo pripojenie solárnych panelov.
Prevádzka kotla je riadená automaticky na požadovanú výstupnú teplotu vody, čím sa zabezpečuje maximálna účinnosť a kvalita spaľovania. K regulácii prispievajú:
- Regulátor ťahu HONEYWELL
- Kotlový (regulačný) termostat
- Spalinový termostat
- Termostat na čerpadlo
- Hlavný vypínač a prepínací vypínač prevádzky kotla
Kotly a horáky modelového radu 2018 sú vybavené funkciou automatického uzatvorenia/otvorenia prívodu vzduchu pomocou servopohonu, čo prispieva k efektívnemu spaľovaniu.
