V súčasnej dobe kladú moderné domy oveľa väčší dôraz na energetickú efektívnosť v porovnaní so stavbami spred dvadsiatich rokov. Úspory však nie sú len výsledkom použitia kvalitných materiálov či pokročilých technológií. Kľúčovou otázkou, s ktorou sa stretávajú investori aj projektanti, je správne určenie potrebného výkonu vykurovacieho systému.
Prečo je presný výpočet mernej potreby tepla nevyhnutný?
Jednoduchý odhad výkonu kotla alebo tepelného čerpadla len na základe veľkosti domu je nedostatočný a nepresný. Zjednodušená poučka, ako „Na 1 m² plochy domu treba asi 50 - 100 W tepla“, môže poslúžiť ako veľmi hrubý odhad, avšak v praxi je nepresná. Moderné nízkoenergetické domy potrebujú často menej než 30 W/m², zatiaľ čo staršie, nezateplené stavby môžu mať potrebu aj 120 W/m². Aj zjednodušený výpočet dokáže ukázať, aké rozdiely môžu vzniknúť medzi „odhadom“ a realitou.
Riziká nesprávneho odhadu
- Ak by sa zvolil príliš nízky výkon (napríklad len 3 kW), dom by sa pri silných mrazoch jednoducho nevykúril. Tepelné čerpadlo alebo kotol by bežal nepretržite, čo by viedlo k rastu spotreby energie a zhoršeniu komfortu bývania.
- Naopak, ak by sa pre istotu zvolil zdroj s výkonom 10 kW, zaplatili by sa zbytočne vysoké investičné náklady za technológiu. Zariadenie by sa často zapínalo a vypínalo, čo znižuje jeho účinnosť a skracuje životnosť.
Správne určenie potreby tepla je základom pre návrh každého vykurovacieho systému a je nevyhnutné pre optimalizáciu prevádzkových nákladov a komfortu bývania.
Čo je merná potreba tepla na vykurovanie (Qh,nd)?
V slovenskej legislatíve (vyhláška č. 364/2012 Z. z. o energetickej hospodárnosti budov) je merná potreba tepla na vykurovanie (Qh,nd) definovaná ako množstvo tepla, ktoré treba dodať do vykurovaného priestoru počas jednej vykurovacej sezóny, aby sa udržala požadovaná vnútorná teplota, napríklad 20 - 21 °C.
Táto veličina, hoci nie priamo, ale minimálne lineárne, dáva priamy obraz o skutočnej energetickej potrebe/spotrebe analyzovaného objektu rodinného domu. Merná potreba tepla na vykurovanie QH,nd je v legislatíve SR definovaná štandardným počtom dennostupňov 3 422 K . deň.
Zjednodušene môžeme povedať, že tepelná strata konštrukcie sa určí podľa plochy, tepelnej priepustnosti a rozdielu teplôt. Do výpočtu však patrí aj infiltrácia vzduchu - teda tepelné straty spôsobené netesnosťami a vetraním.

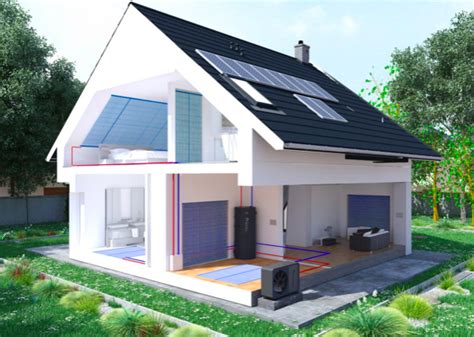

Faktory ovplyvňujúce mernú potrebu tepla
Mernú potrebu tepla na vykurovanie ovplyvňuje mnoho faktorov. Pri navrhovaní budov je potrebná elementárna analýza všetkých faktorov, ktoré majú výrazný vplyv na energetickú hospodárnosť. Medzi ne patria:
- Tepelnoizolačné vlastnosti obalových konštrukcií: Súčinitele prechodu tepla (U-hodnoty) stien, strechy, podlahy a okien.
- Akumulácia obvodového plášťa: Schopnosť materiálov ukladať teplo.
- Vlhkostné vlastnosti: Vplyv vlhkosti na tepelnoizolačné parametre.
- Tepelné mosty: Miesta so zvýšeným únikom tepla, ktoré je potrebné eliminovať.
- Využitie pasívnych solárnych ziskov: Orientácia a veľkosť presklených plôch voči svetovým stranám.
- Pomer transparentných a netransparentných konštrukcií: Vplyv plochy zasklenia na energetickú bilanciu.
- Intenzita výmeny vzduchu (infiltrácia): Množstvo vzduchu, ktoré uniká alebo prichádza do budovy netesnosťami a vetraním.
- Lokalita a klimatické podmienky: Priemerné vonkajšie teploty, počet dennostupňov, slnečné žiarenie.
- Vnútorné tepelné zisky: Teplo generované ľuďmi, spotrebičmi a osvetlením.
Legislatívny rámec a energetická hospodárnosť budov
Trendom pri výstavbe obytných budov je navrhovať a stavať ich tak, aby mali čo najnižšiu energetickú náročnosť. Táto skutočnosť vyplýva aj zo súčasnej platnej legislatívy.
Zákon č. 300/2012 Z. z., ktorým sa mení a dopĺňa zákon č. 555/2005 Z. z. o energetickej hospodárnosti budov, stanovuje, že od 1. 1. 2021 sa navrhujú budovy s takmer nulovou spotrebou energie. Naďalej tak bude potrebné zlepšovať obvodový plášť z tepelno-technického hľadiska a hľadať optimálne riešenie, ktoré zabezpečí rovnováhu medzi nákladmi na progresívne materiály, technické zariadenia a celkovou zníženou energetickou náročnosťou.
Je dôležité poznamenať, že energetická trieda A0 podľa slovenskej legislatívy sa neurčuje podľa skutočnej kvality stavby (čiže podľa toho, aké má múry, okná, strechu a tepelné mosty), ale podľa globálneho ukazovateľa primárnej energie EP,glob. Toto je optický klam, ktorý je pre bežného človeka ťažko rozpoznateľný, a trieda A0 preto nie je automatickou zárukou kvalitnej stavby z hľadiska mernej potreby tepla na vykurovanie.

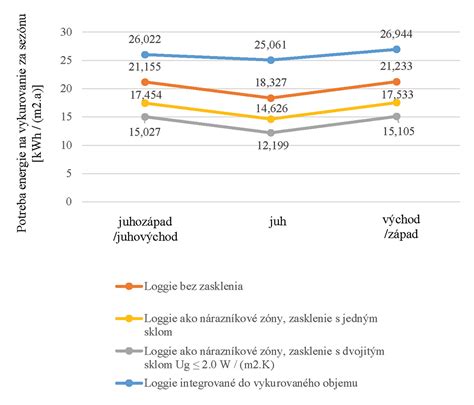

Vplyv transparentných konštrukcií na potrebu tepla a chladenia
Analýza pomeru transparentných konštrukcií (okien) k netransparentným (stenám) má výrazný vplyv na potrebu tepla na vykurovanie aj na chladenie.
- Znižovanie potreby tepla na vykurovanie: Zvyšovaním percentuálneho podielu transparentných konštrukcií v obalovom plášti sa môže znižovať celková potreba tepla na vykurovanie. Je to hlavne dôsledok zvyšovania solárnych ziskov do objektu. Významný vplyv na potrebu tepla má aj zväčšovanie podielu transparentných konštrukcií podľa orientácie obvodových stien. Potreba tepla na vykurovanie najvýraznejšie klesá, ak sa okná dopĺňajú na južnej fasáde. Naopak, najmenší účinok má nárast zasklenia na západnej orientácii.
- Zvyšovanie potreby tepla na chladenie: Potreba tepla na chladenie sa oproti potrebe tepla na vykurovanie zvyšuje s podielom transparentných konštrukcií v obvodovom plášti. Nárast plochy zasklenia v oboch prípadoch znamená výrazný nárast potrieb tepla na chladenie. Tento negatívny efekt možno výrazne eliminovať použitím účinného vonkajšieho tienenia, ktoré znižuje záťaž zo slnečného žiarenia.
Dynamické simulácie ukazujú, že zväčšovanie plochy zasklenia (na približne dvojnásobok) môže mať za následok mierne zníženie mernej potreby tepla na vykurovanie (napríklad z hodnoty 49,0 kWh/(m².rok) na 40,7 kWh/(m².rok)). Naopak, negatívne sa to odráža v chladení, kde potreba naprieč rozptylu plôch zasklení narastá z 19,8 kWh/(m².rok) až na takmer 52,5 kWh/(m².rok). S aplikáciou účinného vonkajšieho tienenia sú však hodnoty mernej potreby tepla na chladenie, ako aj samotný nárast, výrazne nižšie - predstavujú navýšenie cca o 71,5 % (pri zdvojnásobení plochy zasklenia).
Photovoltaic Solar Cell - How it's work ? Animation 3d
Vplyv vetrania a infiltrácie
Podstatne väčší vplyv na mernú potrebu tepla má intenzita výmeny vzduchu (infiltrácia). Zníženie jej hodnoty z normalizovaných n = 0,50 1/h na n = 0,10 1/h, čo zjednodušene reprezentuje kompletnú rekuperáciu (spätné získavanie tepla - SZT) celého objektu s kvalitnými, modernými oknami a rámami, znižuje celkovú energetickú bilanciu približne o 65 až 72 %.
Štúdie potvrdzujú, že bez systémov spätného získavania tepla (SZT) typický jednopodlažný rodinný dom (bungalov) len veľmi ťažko vyhovie požiadavke na hygienické kritérium STN 73 0540-2+Z1+Z2 [2], ktoré pri faktore tvaru budovy 1,00 1/m definuje aktuálne hraničnú požiadavku 50,0 kWh/(m².rok).
Metódy výpočtu a simulácie
V prvej fáze posudzovania sa často využíva analýza pomocou mesačnej výpočtovej metódy podľa STN EN ISO 13 790 [4]. Výpočet potreby tepla na vykurovanie a chladenie sa uskutočňuje vo výpočtových programoch (napr. EHB - energetické hodnotenie budov), pričom okrajové podmienky sú definované v zmysle príslušných noriem. Pre rodinné domy sú typické vnútorné tepelné zisky 4,0 W/m² a infiltrácia n = 0,50 1/h (obe 24 hodín denne, 365 dní v roku).
V druhej fáze sa pre presnejšie výsledky uplatňuje dynamická energetická výpočtová simulácia. Okrajové podmienky sú modelované v súčinnosti s dostupným Testovacím referenčným klimatickým rokom (TRKR) pre danú lokalitu. TRKR je súborom fyzikálnych veličín, reprezentujúcich vonkajšiu klímu danej lokality (stanovených na základe zberu a spracovania meraných dát, napríklad za obdobie rokov 2000 až 2020).
Regionálne rozdiely v mernej potrebe tepla na Slovensku
Hoci je územie Slovenska pomerne malé (49 035 km²), pokrýva geomorfologicky výrazne členitý povrch, striedajú sa na ňom rozsiahle nížiny (s nadmorskou výškou len okolo 100 až 200 m n. m.) a vysoké horské masívy (siahajúce až do 2 655 m n. m.).
Simulačná analýza ukazuje značné rozdiely v mernej potrebe tepla na vykurovanie aj na takom malom území. Napríklad, energetická náročnosť v podmienkach Lomnického štítu (2 655 m n. m.) je približne 2,5-krát vyššia ako v Hurbanove (jedna z najteplejších lokalít SR). Rozdiely v energetickej hospodárnosti rodinných domov na Slovensku môžu dosiahnuť až 50 % (napríklad medzi lokalitami Donovaly a Hurbanovo).
Príspevok s realizovanou simulačnou analýzou ukazuje značné rozdiely v energetickej hospodárnosti RD v prostredí SR (aj s výnimkou Lomnického štítu, ktorý je tu použitý ako extrém), a to až na úrovni jej navýšenia približne o 50 % (Donovaly verzus Hurbanovo).
