Ako funguje vodné chladenie grafickej karty v PC

Úvod do vodného chladenia grafických kariet

Vodné chladenie grafickej karty sa stáva čoraz populárnejším spôsobom, ako optimalizovať výkon počítača. Tento systém chladenia ponúka množstvo výhod v porovnaní s tradičnými vzduchovými chladičmi, ale jeho implementácia si vyžaduje hlboké porozumenie a zohľadnenie rôznych aspektov. V tomto článku sa podrobne zaoberáme otázkami a aspektami vodného chladenia, aby sme vám pomohli lepšie pochopiť, ako môže zlepšiť výkon vášho PC.

Prečo je vodné chladenie pre GPU dôležité?

Chladenie počítača je dôležitým faktorom pre správnu funkciu a výkon PC komponentov. Vodné chladenie kráča ruka v ruke s pretaktovaním (overclockingom), ktoré násobne zvyšuje požiadavky na chladenie jednotlivých komponentov počítača. Vodné chladenie je obzvlášť výhodné pre výkonné grafické karty s vysokou spotrebou energie (TDP), ako sú napríklad modely RTX 4090, RTX 5080 alebo RTX 5090, ktoré môžu prekračovať 400W TDP. Tieto karty generujú značné množstvo tepla, ktoré môže byť pre tradičné vzduchové chladenie náročné efektívne rozptýliť.

Čo je vodné chladenie?

Vodné chladenie je systém, ktorý využíva kvapalinu na odvod tepla z komponentov počítača. Tento proces, v ktorom sa teplo generované komponentmi počítača, ako je grafická karta, odvádza pomocou kvapaliny, je známy svojou efektívnosťou, tichým chodom a schopnosťou udržiavať nízke teploty aj pri vysokých záťažiach.

Kľúčové komponenty a ich funkcia

Systém vodného chladenia je komplexné riešenie zložené z niekoľkých dôležitých komponentov, ktoré spoločne zabezpečujú efektívny prenos a odvod tepla. Voda alebo iné chladiace kvapaliny cirkulujú cez bloky, ktoré sú pripevnené na grafické karty, a odovzdávajú teplo do radiátora, kde sa ochladzujú.

Vodný blok

Vodné bloky slúžia na odvod stratového tepla z procesora a ďalších zdrojov produkujúcich teplo. Umiestňuje sa priamo na komponent (CPU, GPU) a absorbuje teplo, pričom ho prenáša do chladiva. Pri blokoch na grafickú kartu sa musíme rozhodnúť, či chceme tzv. Full cover blok, tzn. blok chladiaci jadro grafickej karty aj jej pamäti a napäťové regulátory, alebo či postačí blok na jadro. Full cover bloky sú pre grafickú kartu lepšie, ale tiež sú podstatne drahším riešením. Navyše sú kompatibilné väčšinou len s jedným modelom grafických kariet. Najkvalitnejšie bloky sú vyrobené z medi kvôli jej vysokej tepelnej vodivosti.

Čerpadlo (Pumpa)

Čerpadlo zabezpečuje nepretržitú cirkuláciu chladiva v systéme, čím umožňuje efektívny prenos tepla. Moderné pumpy sú navrhnuté pre tichú prevádzku a nízke vibrácie. Medzi užívateľmi sú najviac obľúbené čerpadlá Laing. Pumpy Laing sa môžu pochváliť svojimi malými rozmermi, prevádzkou na 12V, veľkou výtlačnou výškou, skvelým prietokom a veľkou tvrdosťou. Laing DDC pumpy sa odporúča kombinovať s niektorým z alternatívnych TOPov, buď v plexi, alebo acetal verzii, pre lepšie prevádzkové vlastnosti a tichší chod. V prípade Laing DDC Plus pumpy (18W verzia) sa odporúča pumpu, resp. jej telo chladiť špeciálnym kovovým obalom, ktorý slúži ako chladič. Laing D5 pumpy patria medzi najkvalitnejšie s extra nízkou možnosťou poruchy, skvelým výkonom a možnosťou plynulej regulácie na zadnej strane tela pumpy. Netrpia prehrievaním elektroniky ako v prípade DDC verzií Laing. Pri kúpe Laing D5 je nutné zakúpiť TOP, bez ktorého pumpa nefunguje.

Radiátor a ventilátory

Chladič (radiátor) rozptyľuje teplo do okolia. Radiátory sú zodpovedné za efektívne odvádzanie tepla z chladiva do vzduchu. Lamely radiátorov sú vyrábané z ocele, hliníka alebo medi. Všeobecne možno neodporúčať bloky, alebo radiátory vyrobené z hliníka, okrem prípadu, keď je celý vodný okruh z hliníka a bez medených súčastí. Ideálnymi radiátormi sú dnes výrobky firmy Alphacool s názvami ST30, XT45 a UT60. Jednotlivé verzie sa líšia hrúbkou radiátora a vyrábajú sa pre 120mm, 140mm, alebo aj 180mm ventilátory.

Pasívne a aktívne radiátory

• Pasívne radiátory: Pri pasívnych radiátoroch sa teplo odvádza samovoľným prúdením vzduchu. Tieto výmenníky tepla sú spravidla veľké, ťažké a nemožno s nimi dosiahnuť žiadnych zázračných teplôt, ak vlastníte PC s vyšším výkonom. Pokiaľ ale preferujete úplné ticho, je to dobrá voľba. Posledné modely pasívnych radiátorov kombinujú možnosť inštalovať v prípade potreby aj ventilátory.
• Aktívne radiátory: U radiátorov aktívnych používame väčšinou ventilátory o rozmere 120x120 mm, alebo 140x140 mm, ktoré sú v súčasnej dobe najviac rozšírené a pri relatívne nízkych otáčkach produkujú dostatočné množstvo vzduchu postačujúce na prefúknutie lamiel radiátora. Na našom trhu sa môžeme stretnúť s radiátormi vyrobenými pre jeden až deväť ventilátorov, bežne sa používajú radiátory pre jeden až tri ventilátory. Ak vlastníme výkonné čerpadlo, môžeme zapojiť do okruhu väčšie množstvo radiátorov a výkon znásobiť.

Ventilátory pre radiátory

Ventilátory sú kľúčové pre prúdenie vzduchu cez rebrá radiátora. Vyššia rýchlosť otáčok (RPM) znamená lepší chladiaci výkon, ale aj vyššiu hlučnosť. Kvalitnejšie ventilátory s pokročilými ložiskami zabezpečujú tichší chod aj pri vyšších otáčkach a dlhšiu životnosť. Dôležitým parametrom je aj prúd vzduchu (CFM), ktorý udáva objem vzduchu prechádzajúci ventilátorom za minútu. Ventilátory s PWM (Pulse Width Modulation) technológiou sú ideálne, pretože dokážu prispôsobiť rýchlosť otáčok podľa potreby.

Hadice a fitinky

Hadice prepravujú chladiacu kvapalinu medzi komponentmi. Sú vyrobené v rôznych veľkostiach, od 8 / 6mm cez 10 / 8mm, 11 / 8mm až napríklad po 19 / 13mm. Prvé číslo určuje vonkajší priemer hadice, druhé číslo určuje vnútorný priemer hadice. Najlacnejším variantom je použitie klasických PVC (polyvinylchlorid) hadíc. Ich nevýhodou je tvrdosť, čo môže sťažiť tvorbu oblúkov v PC skrini. Oplatí sa investovať do lepších hadíc (napríklad Tygon), ktoré sa krásne tvarujú a zalomia sa len v extrémnych prípadoch. Ich nevýhodou je obstarávacia cena a fakt, že časom môžu strácať svoju priezračnosť a šednúť. Aktuálne medzi najlepšie hadice patria modely výrobcu Primochill - Primochill Advanced hadice, prípadne kvalitné EPDM EK Water Blocks EK-Tube ZMT hadice.

Fitinky (závity) sú spoje pre hadice. V Európe existujú dve normy fitiniek, respektíve závitov. Väčšina kvalitných výrobcov používa 1/4" závity, pretože príliš neobmedzujú prietok vody v okruhu. Existujú tiež polovičné 1/8" závity, ktoré používajú skôr ázijskí výrobcovia ako Thermaltake alebo Zalman. Vhodné je použiť typ s prevlečnou maticou.

Expanzná nádoba

Expanzná nádoba je ďalší dôležitý komponent. Predávajú sa v rôznych prevedeniach. Najčastejšie predávaným typom sú expanzné nádoby klasického valcového typu. Následne sú populárne aj expanzné nádoby do 5,25" pozícií, pričom podľa modelu zaberajú maximálne 2x 5,25" pozície. Samozrejme existujú rôzne iné mikro expanzné nádoby, vhodné do špeciálnych projektov. Obľúbenou značkou expanzných nádob sú EK Water Blocks EK-RES vo veľkostiach 100, 150, 250 a 400 mm. Najmenšie sa hodia skôr k okruhom so slabším čerpadlom. Pre silnejšie čerpadlá sa odporúča expanzná nádoba s väčšou dĺžkou, s ktorou je zavodňovanie príjemnejšie. Veľkosť 250 mm je univerzálna a hodí sa pre všetky pumpy.

Chladiaca kvapalina

Súčasťou vodného okruhu je aj samotná chladiaca kvapalina, ktorá je zvyčajne zmes vody a aditív. Dnes je najlepšie používať už vopred namiešané náplne, ktoré obsahujú okrem špičkovo filtrovanej alebo destilovanej vody aj všetky potrebné inhibítory na ochranu vodného okruhu pred riasami a koróziou. Tieto náplne sa predávajú s obsahom 1L až 5L. Prevedenia kvapalín sú rôzne - od bežných, transparentných a farebných variácií sú v ponuke aj špeciálne neprehľadné pastelové typy, ako aj špeciálne typy určené výhradne do okruhov pre prezentáciu a kratší čas. Do niektorých typov predpripravených kvapalín je možné dolievať farebné zložky, t.j. farbu, na dosiahnutie požadovanej farby.

Princíp činnosti vodného chladenia

Vodné chladenie je systém, ktorý využíva kvapalinu na odvod tepla z komponentov počítača. Vodné bloky odoberajú teplo z komponentov (napríklad grafickej karty) a odovzdávajú ho vode. Vodná pumpa v okruhu ženie ohriatu vodu do radiátora, kde sa voda následne ochladí a putuje ďalej, často cez expanznú nádobu. Tento proces sa neustále dookola opakuje, čím sa zabezpečuje efektívny a tichý odvod tepla z grafickej karty.

Typy systémov vodného chladenia pre GPU

Na trhu existujú dva hlavné typy vodného chladenia, ktoré sa líšia komplexnosťou a možnosťami prispôsobenia.

All-in-One (AIO) riešenia

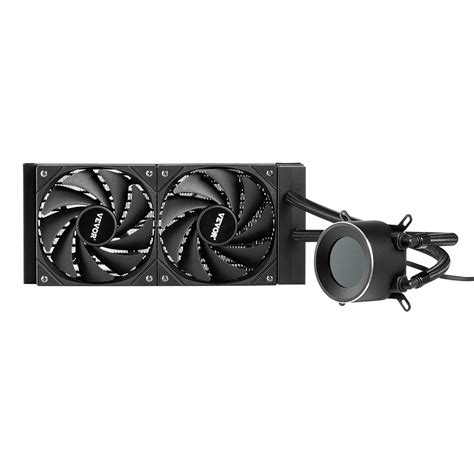

AIO (All-In-One) systémy sú ideálnou voľbou pre začiatočníkov alebo používateľov, ktorí preferujú jednoduchú inštaláciu bez nutnosti riešiť komplexnú montáž vlastného okruhu. Tieto systémy sú predplnené chladivom a obsahujú pumpu, radiátor aj ventilátory v jednom balení. Príklady takýchto systémov zahŕňajú NZXT Kraken G12 alebo Corsair Hydro X Series. Ich hlavné výhody spočívajú v jednoduchej inštalácii, nižšej cene a minimálnej údržbe. Nevýhodou je menej flexibilný dizajn a potenciálne nižší chladiaci výkon v porovnaní s custom loop systémami.

Custom Loop (vlastné okruhy) chladiace systémy

Custom loop systémy sú určené pre pokročilých používateľov, ktorí požadujú maximálnu prispôsobiteľnosť a najvyšší možný chladiaci výkon. Tieto systémy pozostávajú z individuálnych komponentov: vodného bloku, čerpadla, expanznej nádobky, radiátora a hadíc alebo trubíc. Výhodou je možnosť chladiť viacero komponentov naraz (CPU aj GPU) a dosiahnuť špičkový chladiaci výkon. Nevýhodou sú vyššie počiatočné náklady a zložitejšia montáž, ktorá vyžaduje technické znalosti a starostlivosť. Pre väčšinu ľudí sú AIO jasná voľba. Custom loop je skôr pre fanatikov.

Výber a kompatibilita vodného chladenia pre GPU

Dôležité kritériá pre výber

Pri výbere systému vodného chladenia je dôležité zvážiť niekoľko faktorov:

• Typ chladiča: Môžete si vybrať medzi uzavretými (AIO) a otvorenými (custom loop) systémami vodného chladenia. Uzavreté systémy sú jednoduchšie na inštaláciu, zatiaľ čo otvorené systémy ponúkajú väčšiu flexibilitu a možnosti rozšírenia.
• Veľkosť radiátora: Veľkosť radiátora ovplyvňuje schopnosť systému odvádzať teplo. Väčšie radiátory sú spravidla efektívnejšie, ale môžu byť ťažšie na inštaláciu. Pri výbere je potrebné zohľadniť priestor v PC skrini.
• Kompatibilita: Uistite sa, že vybraný systém je kompatibilný s vašou grafickou kartou a zostavou počítača. Každý chladiaci blok je navrhnutý pre určité modely od výrobcov NVIDIA a AMD. Referenčné karty, vyrábané priamo týmito spoločnosťami, zvyčajne ponúkajú lepšiu dostupnosť kompatibilných vodných blokov. Karty s vlastnými PCB (Printed Circuit Board) od rôznych výrobcov môžu vyžadovať špecifické chladenie, ktoré nemusí byť univerzálne dostupné. Dôležité je tiež skontrolovať rozmery chladiaceho systému a dostupný priestor vo vašej PC skrini, pretože niektoré rozsiahle chladiace systémy nemusia pasovať do menších skriniek. Overte si aj montážne body, aby vodný blok obsahoval potrebné prvky pre vašu grafickú kartu.
• Výber kvality komponentov: Vyberajte komponenty od renomovaných výrobcov, pretože kvalita materiálov ovplyvňuje účinnosť chladenia. Napríklad, medené bloky sú zvyčajne efektívnejšie ako hliníkové.
• Správne dimenzovanie systému: Je dôležité mať systém správne dimenzovaný pre výkon komponentov. Ak máte výkonnú grafickú kartu, potrebujete adekvátne dimenzovaný chladič a čerpadlo, aby ste zabezpečili dostatočný prietok a rozptyl tepla.

Porovnanie radiátorov podľa veľkosti

Inštalácia a údržba

Postup inštalácie

Inštalácia vodného chladenia si vyžaduje presné kroky:

1. Pripravte si nástroje a komponenty.
2. Odstráňte existujúci chladič z grafickej karty.
3. Načistite GPU a aplikujte tepelnú pastu.
4. Pripojte vodný blok k grafickej karte.
5. Nainštalujte radiátor a ventilátory do skrine.
6. Prepojte všetky hadice pomocou fitiniek a naplňte systém chladivom.
7. Odvzdušnite okruh, aby sa eliminovali vzduchové bubliny.

Pravidelná údržba systému vodného chladenia

Pravidelná údržba je kľúčová pre dlhodobú funkčnosť a efektivitu. Vodný okruh je potrebné zavodniť, odvzdušniť a čas od času dolievať kvapalinu (podľa typu okruhu približne raz za štvrť roka). Odporúča sa tiež najlepšie raz za rok až dva vymeniť chladiacu kvapalinu (opäť podľa typu okruhu a použitých komponentov a kvapaliny). To zahŕňa kontrolu a výmenu chladiacej kvapaliny, čistenie radiátorov a kontrolu hadíc na úniky. Znečistené komponenty môžu viesť k zníženiu výkonu. Z dlhodobého hľadiska si vodný chladič vyžaduje viac servisnej pozornosti, pretože každých pár rokov musíte dopĺňať chladiacu kvapalinu. U custom loopov je údržba ešte náročnejšia.

Výhody a nevýhody vodného chladenia GPU

Vodné chladenie má niekoľko výhod oproti tradičným vzduchovým chladičom a je spojené aj s istými nevýhodami.

Výhody

• Podstatne lepšie chladenie: Vodné chladenie môže znížiť teplotu GPU až o 50 °C v porovnaní so štandardným vzduchovým chladičom. To je obrovský chladiaci potenciál oproti vzduchovému chladeniu.
• Väčší chladiaci výkon: Vodné chladenie je efektívnejšie v rozptyľovaní tepla, čo vedie k nižším teplotám komponentov. Vodný chladič obvykle ponúka vyšší chladiaci výkon, najmä pri použití veľkých radiátorov, a tiež rovnomernejšiu prevádzku ventilátorov vďaka tepelnej zotrvačnosti vody. Voda má väčšiu tepelnú kapacitu ako vzduch, takže dokáže lepšie vyrovnávať špičky zaťaženia. Prináša oveľa lepší výkon pri pretaktovaní komponentov.
• Lepší výkon a potenciál pretaktovania: Nižšie teploty umožňujú grafickej karte automaticky sa taktovať na vyšších frekvenciách, čo vedie k lepšiemu výkonu v hrách a aplikáciách. Dostatočný chladiaci výkon poskytuje priestor na zvýšenie taktovacích frekvencií GPU a dosiahnutie vyššieho FPS.
• Tichšia prevádzka: Vodné chladenie môže byť tichšie, pretože ventilátory nemusia bežať na maximálnych otáčkach. Vodné chladenie často umožňuje dosiahnuť nižšiu hlučnosť, pretože ventilátory na radiátore môžu pracovať pri nižších otáčkach. Výber kvalitných ventilátorov a čerpadiel s nízkou hlučnosťou môže výrazne zlepšiť používateľský zážitok.
• Estetika: Mnoho používateľov preferuje vzhľad vodného chladenia, ktoré môže zlepšiť celkový estetický dojem z počítača. Počítače s vodným chladením sú vizuálne atraktívne a dodávajú zostave moderný vzhľad. S väčšou cenou vodného chladenia prichádza aj vizuálny bonus, či už v podobe celkového vzhľadu, kedy AIO vyzerá viac moderne, tak aj to, že množstvo vodných blokov má dizajnové ozdoby v podobe skla s logom výrobcu, RGB, alebo dokonca aj displeja.

Nevýhody

• Vyššie náklady: Vodné chladenie zvyčajne stojí viac ako tradičné chladenie vzduchom, čo môže byť pre niektorých používateľov odradzujúce. Počiatočná investícia do kvalitného vodného chladenia je pomerne vysoká.
• Komplexnosť inštalácie a údržby: Inštalácia vodného chladenia môže byť zložitá a vyžaduje si viac technických znalostí ako tradičné vzduchové chladenie. Zložitejšia inštalácia a údržba si vyžaduje viac starostlivosti. Vodné chladenie má viac komponentov, takže viac vecí sa môže pokaziť (pumpa, tesnenie, ventilátory).
• Potenciálne riziko úniku kvapaliny: Hoci zriedkavé, únik chladiva môže spôsobiť vážne poškodenie komponentov.

Náklady na vodné chladenie grafickej karty

Investícia do vodného chladenia na grafickú kartu býva vyššia v porovnaní so vzduchovými chladičmi. AIO systémy sa pohybujú v cenovom rozmedzí približne 100 - 250 €, zatiaľ čo custom loop systémy môžu stáť 300 € a viac, v závislosti od zvolených komponentov a ich kvality. Pokiaľ chcete naozaj poriadneho custom vodníka s chladením grafiky a procesora, a aby to aj nejako vyzeralo, počítajte s rádovo desiatkami tisíc eur.
