Pri stavbe alebo modernizácii počítača sa často sústredíme na výkonné procesory a grafické karty, pričom zabúdame na kľúčovú úlohu chladenia. Hoci štandardné chladiace riešenia na mnohých komponentoch môžu pôsobiť dostatočne, pre udržanie optimálneho výkonu, dlhej životnosti a celkovej stability systému je nevyhnutné efektívne chladenie. Okrem aktívnych metód, ako sú ventilátory a kvapalinové chladiče, hrá dôležitú úlohu aj pasívne chladenie, najmä pre menej náročné, no kritické komponenty na základnej doske.
Dôležitosť regulácie tepla v počítačoch
Teplo generované komponentmi počítača môže mať zásadný vplyv na jeho funkčnosť a životnosť. Efektívne chladenie je preto nevyhnutné.
Vplyv prehriatia na výkon a stabilitu
Keď sa komponent počítača začne prehrievať, systém najprv reaguje zvýšením rýchlosti ventilátorov, aby zlepšil prietok vzduchu. Ak toto opatrenie nestačí a teplota naďalej stúpa, dochádza k zníženiu prevádzkovej frekvencie komponentov, známej ako tepelné škrtenie (thermal throttling). Toto škrtenie má za následok pokles výkonu a v extrémnych prípadoch môže viesť až k zlyhaniu systému.
Používanie adekvátneho chladiča výrazne predlžuje životnosť komponentov. Zjednodušené pravidlo hovorí, že zvýšenie teploty o 10 °C nad normálnu prevádzkovú teplotu môže skrátiť životnosť komponentu až o polovicu. Aj keď je degradácia elektronických komponentov komplexný proces, toto pravidlo poskytuje dobrú predstavu o dôležitosti udržiavania nízkych teplôt.
Prevádzka elektroniky pri vyšších teplotách môže spôsobiť nepravidelné správanie jednotlivých súčiastok a viesť k problémom so stabilitou. Používatelia sa môžu stretnúť s chybami ako BSOD (Blue Screen of Death) alebo neočakávanými reštartami. Udržiavanie primeranej teploty, najmä pri kľúčových komponentoch ako CPU, GPU a základná doska, je preto zásadné pre celkovú stabilitu a spoľahlivosť počítača.
Pochopenie tvorby tepla na základnej doske
Hoci CPU a GPU sú hlavnými producentmi tepla v systéme, aj iné komponenty na základnej doske generujú teplo, ktoré si vyžaduje manažment, často pomocou pasívneho chladenia.
Čipsety základných dosiek
Väčšina čipsetov od spoločnosti Intel nevyžaduje aktívne chladenie, zatiaľ čo niektoré moderné čipsety AMD môžu aktívne chladenie potrebovať. Čipsety základných dosiek zvyčajne produkujú 6 až 15 wattov tepla. Tieto komponenty sú tradične chladené pasívnymi chladičmi, ktoré sú často integrované priamo na základnej doske.
Napájacie obvody (VRM/MOSFET)

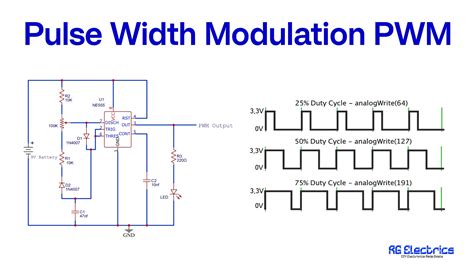

Existuje ešte jedno miesto, kde sa kumuluje množstvo zostatkového tepla - najmä pri vyšších stupňoch pretaktovania. Touto oblasťou sú tzv. PWM obvody (Pulse-Width Modulation) systému napájania ATX dosiek. Tieto obvody sú zodpovedné za generovanie stabilných charakteristík napätia a prúdu. Alfou a omegou takýchto obvodov je použitie výkonových polovodičových súčiastok - regulátorov typu MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor). Na týchto regulátoroch dochádza k pomerne veľkým úbytkom napätia pri vysokých prúdových hodnotách a zákonite sa tu generuje zostatkové teplo ako prirodzený dôsledok tohto elektrického javu. Táto skutočnosť býva často dizajnérmi dosiek prehliadaná. Na regulátoroch PWM obvodov na základnej doske sa však často žiadny pasív nenachádza, alebo je nedostatočný. Vysoké teploty MOSFET-ov môžu viesť k nestabilite systému a obmedzeniam pri pretaktovaní.
NVMe SSD disky
Najnovšie špičkové alebo podnikové NVMe SSD disky s rozhraním PCIe 5.0 môžu pri intenzívnom používaní generovať teplo až do 20 wattov. Na udržanie nízkych teplôt a zabránenie tepelnému škrteniu sú preto často vybavené chladičmi, ktoré sú pasívne a priamo pripevnené k modulu SSD.
Princípy Pasívneho Chladenia
Pasívne chladenie je technológia, ktorá nevyžaduje použitie aktívnych komponentov, ako sú ventilátory alebo čerpadlá, na chladenie zariadení. Namiesto toho využíva prírodné procesy, ako je konvekcia a vedenie tepla, na udržanie optimálnej teploty. Pasívne chladenie je typ chladenia, ktoré využíva chladič bez ventilátora na odvádzanie tepla z čipu.
Konštrukcia a materiály pasívnych chladičov
Chladič je zvyčajne kovový blok s rebrami, ktorý zväčšuje svoju povrchovú plochu a umožňuje efektívnejšie odvádzanie tepla do okolitého vzduchu. Tieto chladiče sú vyrobené z medi alebo hliníka, prípadne z ich kombinácie. Použitie chladičov s väčšou plochou a lepším dizajnom môže výrazne zlepšiť účinnosť pasívneho chladenia.
Výber vhodných materiálov je zásadný pre účinné pasívne chladenie. Materiály s vysokou tepelnou vodivosťou, ako sú grafén, meď a hliník, môžu zlepšiť prenos tepla a znížiť teplotu čipov. V posledných rokoch sa vyvíjajú aj nové materiály, ktoré kombinujú vlastnosti vysokého vedenia tepla a nízkej hmotnosti, čo môže byť prínosné pre moderné základné dosky.
Heatpipe a Vapor Chamber (ako prvky pasívneho prenosu tepla)

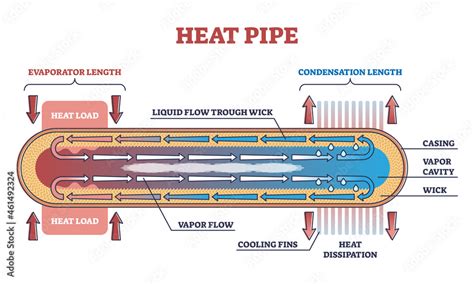

Technológia Heatpipe predstavuje bezúdržbové riešenie prenosu tepla. Ide o uzavretú vákuovú trubicu, zvyčajne medenú, naplnenú chladiacim médiom (voda, alkohol a pod.). Vplyvom tepla médium mení skupenstvo na plynné, čím sa zabezpečuje jeho cirkulácia. Vnútorné steny trubice sú vybavené špeciálnou vrstvou, ktorá umožňuje cirkuláciu kvapaliny bez ohľadu na polohu trubice. Heatpipes sa často používajú ako podporný prvok v klasických chladičoch CPU a GPU, ale aj v pokročilejších pasívnych chladičoch pre čipsety a VRM.
Vapor Chamber (Parná komora) je technológia podobná Heatpipe, ktorá sa však namiesto trubíc používa ako celistvá plochá komora. Často sa využíva pri chladení grafických kariet, ale aj pri vysoko výkonných pasívnych riešeniach, kde je potrebné efektívne rozložiť teplo na väčšiu plochu.
Výhody a Nevýhody Pasívneho Chladenia
Pasívne chladenie prináša množstvo výhod, ale má aj určité obmedzenia.
Výhody pasívneho chladenia
- Tichá prevádzka: Keďže nepoužíva ventilátor, nevytvára žiadny hluk, čo je ideálne pre používateľov, ktorí hľadajú tiché počítačové zostavy.
- Spoľahlivosť: Pasívne chladiče majú menej pohyblivých častí ako aktívne chladiče, čo znižuje riziko poruchy a zvyšuje ich spoľahlivosť.
- Žiadna spotreba energie: Pasívne chladenie nevyžaduje žiadnu elektrickú energiu na prevádzku, čo môže prispieť k úspore energie.
- Odolnosť voči prachu: Keďže pasívne chladiče nemajú ventilátory, nehromadia toľko prachu ako aktívne chladiče, čo znižuje potrebu čistenia.
- Dlhá životnosť: Pasívne chladiče majú dlhšiu životnosť, pretože nemajú žiadne pohyblivé časti, ktoré by sa mohli opotrebovať.
- Údržba: Zníženie počtu pohyblivých častí znamená menej potenciálnych problémov s údržbou.
- Estetika: Mnohé pasívne chladené systémy majú elegantný dizajn, ktorý sa hodí do moderných interiérov.
Nevýhody pasívneho chladenia
- Nižšia účinnosť chladenia: Pasívne chladenie nie je také účinné ako aktívne chladenie, čo znamená, že môže byť nedostatočné pre komponenty s vysokým výkonom alebo v prostrediach s vysokou teplotou.
- Väčšie rozmery chladiča: Na dosiahnutie dostatočného chladiaceho výkonu musia byť pasívne chladiče väčšie ako aktívne chladiče, čo môže obmedziť ich použitie v menších počítačových skriniach.
- Závislosť od prúdenia vzduchu: Pasívne chladenie je závislé od prirodzeného prúdenia vzduchu v počítačovej skrini. Ak je prúdenie vzduchu nedostatočné, môže dôjsť k prehrievaniu komponentov.
- Vyššia cena: Pasívne chladiče môžu byť drahšie ako aktívne chladiče, pretože vyžadujú viac materiálu a zložitejšiu konštrukciu.
- Obmedzený výkon: Pasívne chladenie nemusí byť dostatočné pre zariadenia s vysokým výkonom, kde je potrebná intenzívnejšia chladenie.
- Teplotné obmedzenia: Pri extrémnych podmienkach môže pasívne chladenie zlyhať a spôsobiť prehrievanie zariadení.
- Veľkosť a hmotnosť: Pasívne chladenie môže vyžadovať väčšie a ťažšie komponenty, čo môže ovplyvniť celkovú mobilitu zariadení.
Implementácia Pasívneho Chladenia na Základnej Doske
Pasívne chladenie čipsetu
Pod pojmom chladič základnej dosky sa myslí chladenie čipsetu základnej dosky. V tomto prípade sa dôrazne odporúča používanie pasívnych chladičov. Chladiče sa na čipset nalepujú pomocou pasty, ktorá je už na chladiči nanesená od výrobcu. Ak sa však rozhodnete prevádzkovať počítač v základnom nastavení (bez taktovania), chladič na čipset nie je vôbec potrebný.
Pasívne chladenie VRM/MOSFET obvodov
PWM obvody na základnej doske sú lokalizované v okolí CPU socketu. Tvorí ich skupina MOSFET regulátorov, toroidov a kondenzátorov, ktoré sú zoskupené v kaskáde. Pasívne chladiče špeciálne určené na MOSFET-y sú efektívnym riešením na zníženie ich prevádzkovej teploty. Montáž týchto pasívov vyžaduje očistenie povrchu MOSFET-ov od mastnoty a následné pripevnenie pasívov, často pomocou samolepiacej vrstvy. V prípade nedostatočného chladenia alebo pre nadšencov, ktorí hľadajú dodatočné chladenie, je možné použiť aj poschodové umiestnenie dvoch pasívov na seba, čo aj napriek menšej dotykovej ploche dokáže efektívne odvádzať teplo.
Pasívne chladenie NVMe SSD diskov
Pre najnovšie NVMe SSD disky sú často dostupné alebo dokonca integrované pasívne chladiče. Tieto chladiče zabezpečujú optimálne teploty pri intenzívnej záťaži a zabraňujú poklesu výkonu v dôsledku tepelného škrtenia.
Pasívne chladenie pamäťových modulov (RAM) a pevných diskov
Chladiče na pamäťové moduly (RAM) sa dnes vyrábajú takmer výhradne v pasívnom prevedení. V prípade pevných diskov (HDD) existujú pasívne riešenia, kde sa disk zasunie do boxu z teplovodivého materiálu a normálne prirobí do PC skrine. Tieto boxy majú výhodu aj v tom, že pomerne dobre pohlcujú hluk, ktorý pevné disky produkujú.
Optimalizácia Pasívneho Chladenia a Celkové Podmienky
Pre zabezpečenie optimálnej funkcie pasívnych chladiacich systémov je potrebné dodržiavať niekoľko kľúčových zásad:
Dostatočný prietok vzduchu v skrini
Skriňa počítača by mala mať voľné vstupné a výstupné otvory pre vzduch. Nie je vhodné nechávať skriňu s komponentmi otvorenú, pokiaľ na to nie je chladiaci systém priamo uspôsobený. Okolitá teplota miestnosti (typicky 20 °C a viac) tiež ovplyvňuje teploty vo vnútri skrinky. Správne prúdenie vzduchu je kľúčové pre efektívnosť pasívnych chladičov, ktoré sa spoliehajú na odvod tepla do okolitého vzduchu v skrini.
Pri plánovaní zostavy je potrebné zvážiť účel použitia počítača a osadené komponenty. Je vhodné vybrať skriňu s dostatočnými rozmermi a možnosťami pre dobré prúdenie vzduchu. Nastavenie pretlatku (viac vzduchu nasávaného ako odsávaného) alebo podtlaku (viac vzduchu odsávaného ako nasávaného) v skrini môže ovplyvniť efektivitu chladenia a hromadenie prachu.
Správne osadenie a údržba
- Výber kvalitných komponentov: Je vhodné uprednostniť produkty od známych výrobcov, a to nielen pri chladiacich riešeniach, ale aj pri skriniach.
- Správne osadenie a nastavenie: Dávajte pozor na správne osadenie komponentov, aby nedochádzalo ku kríženiu toku vzduchu, ktorý je dôležitý pre pasívne chladiče.
- Udržiavanie počítača v čistote: Pravidelné čistenie chladičov od prachu je kľúčové, pretože prach môže brániť prietoku vzduchu a znižovať efektivitu chladenia.
- Zabezpečenie cirkulácie vzduchu: Počítač by mal mať okolo seba dostatok priestoru pre voľnú cirkuláciu vzduchu. Nepoužívajte ho v uzavretých priestoroch.
- Monitorovanie teploty: Pravidelné sledovanie teploty systémov môže pomôcť predchádzať prehrievaniu, najmä pri pasívne chladených komponentoch.
PRÚDENIE VZDUCHU V PC SKRINE; Vizuálny sprievodca optimálnym chladením.
Porovnanie s Aktívnym Chladením (kontext pre pasívne)
Chladenie je nevyhnutnou súčasťou každého počítača, ktoré zabezpečuje odvod tepla z komponentov a predchádza ich prehrievaniu, poškodeniu alebo zníženiu výkonu. Existujú dva základné typy chladenia: pasívne a aktívne. Aktívne chladenie zahŕňa pohyblivé prvky ako ventilátory alebo vodné čerpadlá, zatiaľ čo pasívne chladenie využíva statické chladiče.
| Funkcia | Chladenie vzduchom (aktívne) | Kvapalinové chladenie (aktívne) | Pasívne chladenie |
|---|---|---|---|
| Cena | Cenovo dostupnejšie | Drahšie | Stredná (závisí od materiálu a veľkosti) |
| Výkon | Vhodné pre väčšinu systémov | Vynikajúce pre špičkové počítače a pretaktovanie | Vhodné pre komponenty s nižším TDP |
| Hladina hluku | Pri veľkom zaťažení môže byť hlučné | Všeobecne tichšie | Úplne tiché (žiadny ventilátor) |
| Zložitosť inštalácie | Jednoduchšia | Zložitejšia | Jednoduchá (často len prilepenie/prichytenie) |
| Údržba | Nízka (čistenie od prachu) | Vyššia (potenciálne úniky, problémy s čerpadlom) | Nízka (len čistenie od prachu) |
| Estetika | Menej okázalé | Vizuálne výrazné, často s RGB | Elegantné, nenápadné |
| Spoľahlivosť | Všeobecne vysoká | Viac potenciálnych bodov zlyhania (čerpadlo, potrubie) | Všeobecne veľmi vysoká (žiadne pohyblivé časti) |
Zatiaľ čo pri CPU a výkonných GPU sa vo väčšine prípadov odporúča aktívne chladenie (vzduchové alebo kvapalinové) kvôli vysokým hodnotám TDP, pre komponenty ako čipsety, VRM a NVMe SSD disky je pasívne chladenie ideálnou voľbou. Umožňuje tichú prevádzku a zvyšuje spoľahlivosť, pričom pre tieto typy čipov poskytuje dostatočný chladiaci výkon, najmä ak je zabezpečené dostatočné prúdenie vzduchu v celej počítačovej skrini.
Pri aktívnom chladení grafických kariet je dôležité poznamenať, že ventilátory sú pomerne malé a musia sa točiť veľkou rýchlosťou, čo vedie k vzniku nepríjemných zvukov. U menej výkonných grafických kariet sa preto odporúča poobzerať po pasívnom chladení, ktoré úplne postačuje. Ak by pasívne chladenie prestalo stačiť, dá sa na pasívny chladič dokúpiť samostatný ventilátor a z pasívneho chladiča urobiť aktívny.
