Ako funguje elektrické podlahové kúrenie na jeden termostat

Správne nastavenie termostatu kúrenia patrí medzi najúčinnejšie spôsoby, ako zvýšiť komfort bývania a znížiť náklady na energie. Nevhodne nastavený termostat môže mať na prevádzku vykurovania výrazne negatívny vplyv. Výsledkom nie je len vyšší účet za energie, ale aj nižší pocit pohody v interiéri. Moderné riešenia riadenia vykurovania preto nestavajú iba na hodnote nastavenej teploty.

V tradičných vykurovacích systémoch sa regulácia výkonu radiátorov zabezpečuje pomocou termostatickej hlavice, v lepšom prípade smart termostatickej hlavice. Zároveň existuje aj špecifická termostatická hlavica na podlahové kúrenie, ktorá reguluje jednotlivé okruhy na rozdeľovači. Tieto mechanicky alebo elektronicky regulujú prietok teplej vody podľa teploty meranej priamo pri ventile alebo na rozdeľovači. Klasická termostatická hlavica alebo smart termostatická hlavica reguluje teplo lokálne na radiátore. Termostatická hlavica na podlahové kúrenie dokáže regulovať jednotlivé okruhy, no reaguje najmä na lokálne podmienky.

V systéme Loxone je regulácia riadená centrálne na základe teploty meranej v priestore. Miniserver priebežne vyhodnocuje potrebu vykurovania v jednotlivých zónach a podľa toho riadi ventilové pohony na radiátoroch alebo okruhoch podlahového kúrenia. Týmto spôsobom vykurovanie nereaguje len na údaje zo zariadení ako termostatická hlavica na podlahové kúrenie, ale na reálny tepelný komfort v miestnosti. V systéme Loxone je nastavenie termostatu kúrenia postavené na tom, aby ste nemuseli neustále upravovať teploty a časové programy ručne. Stačí definovať požadované hodnoty pre jednotlivé režimy (napr. Miniserver vyhodnocuje aktuálny stav a potrebu tepla v jednotlivých zónach a zároveň koordinuje zdroj. Rovnako platí, že ak máte termostat na elektrické podlahové kúrenie, Loxone vie riadenie prispôsobiť jeho vyššej tepelnej zotrvačnosti.

V riešení Loxone preberá úlohu izbového termostatu tlačidlo Touch umiestnené na stene v referenčnej zóne miestnosti. Používateľ tak nemusí riešiť manuálne zásahy. Kľúčovým benefitom je umiestnenie senzora mimo zdrojov tepla. Touch meria teplotu v mieste, kde sa ľudia reálne pohybujú, nie pri vykurovacom telese. Meranie nie je skreslené lokálnym ohrevom pri radiátore alebo podlahe, takže systém vyhodnocuje teplotu objektívne. Systém reaguje na tepelný komfort v miestnosti, nie na krátkodobé výkyvy pri zdroji tepla. Eliminujú sa zbytočné prekurovacie cykly a automatika Loxone pracuje s reálnymi dátami, vďaka čomu sa postupne učí tepelnú dynamiku objektu. Touch zároveň nie je „len“ smart termostat, ktorý funguje pre celú miestnosť. Jeden prvok na stene môžete využiť aj na ďalšie funkcie v miestnosti a to napríklad ovládanie osvetlenia a scén, tienenia, hudby alebo režimov typu odchod alebo noc.

Správne nastavenie termostatu a vhodne zvolený termostat na podlahové kúrenie alebo radiátory dokáže výrazne znížiť spotrebu energie. V systéme Loxone funguje inteligentný termostat na princípe centrálneho riadenia. Teplota sa meria priamo v miestnosti a Miniserver automaticky riadi vykurovanie podľa aktuálnej potreby. Inteligentný termostat vo forme tlačidla Touch prináša stabilnejšiu teplotu, vyššiu energetickú efektivitu a menej manuálnych zásahov. V porovnaní s riešeniami založenými len na hlaviciach systém reaguje na reálny tepelný komfort v miestnosti.

Princípy podlahového kúrenia

Keď v januári vstúpite bosou nohou na teplú podlahu a vonku fúka mráz, pochopíte, prečo toľko ľudí prechádza na podlahové kúrenie. Vysvetlíme vám princíp podlahového kúrenia jednoducho, bez žargónu, s konkrétnymi číslami.

Podlahové kúrenie vs. radiátory

Klasické radiátory fungujú na jednoduchom princípe: horúca voda (60-80 °C) ohrieva kovový panel, ten sálaním a konvekciou (prúdením teplého vzduchu nahor) zohreje miestnosť. Problém je, že teplo stúpa od radiátora k stropu - a práve pri strope ho nikto nechce.

Podlahové kúrenie pracuje inak. Celá podlaha sa stáva jednou veľkou vykurovacou plochou, ktorá rovnomerne vyžaruje teplo do výšky 1-1,5 metra - teda presne tam, kde ľudia žijú. Na to stačí oveľa nižšia teplota vody: 28-40 °C namiesto 60-80 °C pri radiátoroch. Nižšia teplota znamená nižšiu spotrebu energie, čo ocenia najmä majitelia tepelných čerpadiel alebo kondenzačných kotlov.

Výsledok je jednoduchý: rovnomerné teplo od podlahy nahor, žiadne studené rohy, žiadny hluk z radiátorov a pocitová teplota je o 1-2 °C vyššia než skutočná teplota vzduchu. Môžete teda kúriť na 20 °C a cítiť sa ako pri 21-22 °C. To nie je marketing - je to fyzika sálania.

Vodné podlahové kúrenie

Vodné (hydrostatické) podlahové kúrenie je dnes najrozšírenejší systém pri novostavbách a väčších rekonštrukciách. Princíp je nasledovný: zdroj tepla (kotol, tepelné čerpadlo alebo solárny systém) ohrieva vodu na 30-45 °C a tá cirkuluje cez sieť plastového potrubia uloženého v podlahe.

Kľúčové prvky vodného podlahového kúrenia

• Zdroj tepla: kotol, tepelné čerpadlo alebo solárny systém.
• Obehové čerpadlo (cirkulačné čerpadlo): zaisťuje pohyb ohriatej vody cez potrubie. Bez neho by voda stála a kúrenie by nefungovalo.

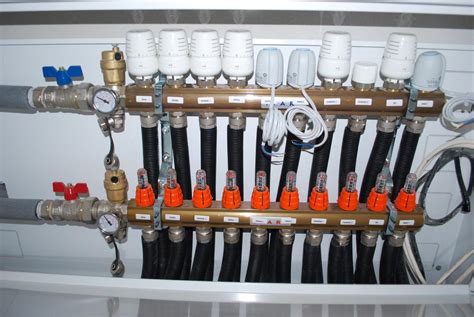

• Rozdeľovač (manifold): distribuuje vodu do jednotlivých okruhov.
• Potrubie: najčastejšie PEX alebo AL-PEX trubica s priemerom 16-20 mm, uložené v betónovej mazanine v špirále alebo meandri s rozstupom 10-20 cm.

Pre správnu funkciu celého systému je kľúčové obehové čerpadlo. Odporúčame napríklad Obehové čerpadlo RÖHTENBACH RH 25-60/180 3-rýchlostné, ktoré pokryje väčšinu rodinných domov. Disponuje troma rýchlosťami, takže výkon môžete prispôsobiť skutočnej potrebe - v prechodnom období jednoducho prepnete na nižšiu rýchlosť a šetríte energiu.

Rovnako dôležité je správne napojenie potrubia na rozdeľovač. Na to slúžia zverné šróbenia. Produkt Zverné šróbenie 16 mm 3/4″ ALPEX rúrka rozdeľovač (euroconus) zaistí spoľahlivé a tesné spojenie AL-PEX potrubia s rozdeľovačom bez zvarových prác. Euroconus (štandardizovaný kužeľový závit) umožňuje jednoduché doťahovanie pri úniku - bez špeciálnych nástrojov.

Potrubie sa pri inštalácii upína k výstuži alebo k špeciálnej izolačnej doske pomocou sponiek s rozstupom 50 cm. Celý systém sa potom zaleje betónovou mazaninou hrúbky 6-8 cm. Pred zabetonovaním sa robí tlaková skúška na 6 barov po dobu minimálne 24 hodín - štandard, ktorý zaistí, že žiadna spojka ani potrubie neteká.

Elektrické podlahové kúrenie

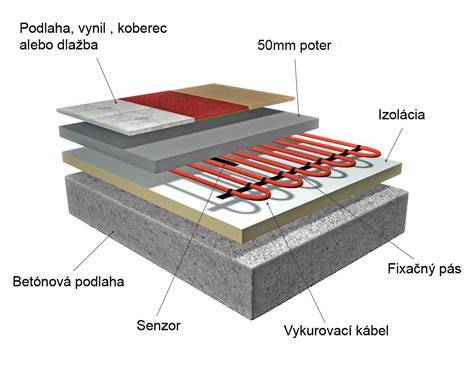

Elektrické podlahové kúrenie funguje na inom princípe: namiesto potrubia s vodou sa pod podlahu ukladá odporový kábel alebo vykurovacia rohož, ktorá pri prechode elektrického prúdu produkuje teplo. Inštalácia je jednoduchšia a lacnejšia - žiadna mazanina, žiadny kotol, žiadne čerpadlo.

Kedy je elektrické podlahové kúrenie správnou voľbou?

Elektrické podlahové kúrenie je ideálne pre menšie plochy: kúpeľňa (5-15 m²), predsieň, kuchyňa alebo ako doplnkové kúrenie v jednej miestnosti. Spotreba elektrickej energie je pri celodennej prevádzke vyššia než pri vodnom systéme - typicky 100-160 W/m² - preto sa neodporúča ako primárny zdroj tepla pre celý dom.

Výhodou je rýchla reakcia: elektrická rohož sa ohrieva za 15-30 minút, kým vodný systém potrebuje 1-3 hodiny na dosiahnutie prevádzkovej teploty. Pre kúpeľňu, kde si ráno chcete stúpiť na teplú dlažbu na pol hodiny, je elektrická rohož praktickejšie riešenie než investícia do samostatného vodného okruhu. Typický príkon pre kúpeľňu 8 m² je 1,2-1,6 kW, čo pri cene 0,20 EUR/kWh a prevádzke 2 hodiny denne vychádza na 7-10 EUR mesačne.

Regulácia a zónovanie podlahového kúrenia

Podlahové kúrenie bez správnej regulácie je ako auto bez volantu. Regulácia vám umožňuje nastaviť rôzne teploty v rôznych miestnostiach (zónovanie) a program - napríklad nižšia teplota v noci alebo keď ste v práci - čím výrazne šetríte energiu.

Termostaty a riadiace lišty

Základom regulácie je termostat v každej miestnosti alebo zóne. Termostat meria skutočnú teplotu a podľa nastavenej hodnoty otvára alebo zatvára prívod teplej vody do daného okruhu prostredníctvom servopohonu na rozdeľovači. Pre bežné domy odporúčame Drôtový podomietkový termostat SALUS VS30W týždenný 230V biely.

SALUS VS30W je drôtový podomietkový termostat s týždenným programom - môžete nastaviť odlišný teplotný režim pre každý deň v týždni aj každú hodinu. Inštaluje sa priamo do krabičky v stene (štandardná 60 mm krabička), takže nevyčnieva. Displej zobrazuje skutočnú aj nastavenú teplotu a funguje pri napätí 230V AC.

Ak máte väčší dom s viacerými zónami, potrebujete centrálnu riadiacu lištu. Drôtová riadiaca lišta SALUS KL06-M 6 zón 230V AC umožňuje pripojiť až 6 nezávislých zón a ovládať ich centrálne. Lišta sa inštaluje do rozvádzača alebo do skrinky pri rozdeľovači a každú zónu ovláda samostatne podľa signálu z príslušného termostatu.

Správne nastavená regulácia ušetrí 15-30 % energie oproti systému bez programovateľného termostatu. Pre bežný rodinný dom s podlahovým kúrením to môže znamenať úsporu 200-400 EUR ročne - náklady na termostat sa vrátia za jednu vykurovaciu sezónu.

Zloženie podlahy a tepelná zotrvačnosť

Podlahové kúrenie nie je len o potrubí - rovnako dôležité je, aké vrstvy sú nad ním a pod ním. Každá vrstva ovplyvňuje, ako rýchlo sa teplo dostane do miestnosti a ako dlho zostane po vypnutí kotla.

Tepelná zotrvačnosť je kľúčový pojem: betónová mazanina s potrubím funguje ako tepelný akumulátor. Keď kotol prestane kúriť, betón ešte hodiny odovzdáva teplo do miestnosti. To je výhoda aj nevýhoda - systém reaguje pomaly, preto termostat nastavíte raz a necháte ho pracovať, bez každodenných výkyvov.

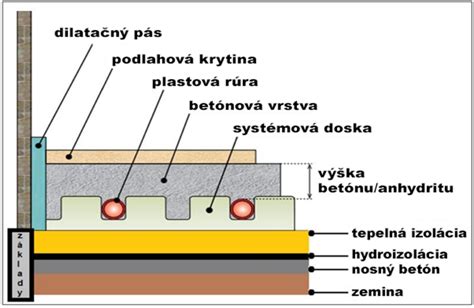

Typické vrstvy konštrukcie podlahového kúrenia

Tepelný odpor nášľapnej vrstvy je rozhodujúci. Najlepšie vedie teplo keramická dlažba (tepelný odpor Rλ do 0,10 m²K/W). Vinylové podlahy sú tiež výborné. Problémom sú hrubé koberce alebo masívne drevené parkety hrubšie ako 22 mm - tie teplo brzdia a systém musí pracovať ťažšie. Ak plánujete drevené podlahy, vyberte certifikovaný typ určený pre podlahové kúrenie - výrobca to uvádza v technickej dokumentácii produktu.

Časté chyby pri montáži a prevádzke podlahového kúrenia

Za roky praxe sa viaceré chyby opakujú znova a znova. Vyhnite sa im - ušetríte si peniaze aj nervy pri reklamáciách.

• Nedostatočná tepelná izolácia pod potrubím. Minimálna hrúbka EPS je 50 mm na stropných konštrukciách a 100 mm na teréne. Bez izolácie ohrejete suterén alebo zeminu, nie miestnosť. Plytvanie energiou môže dosiahnuť 30-40 %.
• Príliš veľké rozostupy potrubia. Rozstup nad 20 cm spôsobuje takzvaný zebra efekt - striedanie teplých a studených pruhov, ktoré cítite bosou nohou. Optimum je 10-15 cm v obytných miestnostiach.
• Chýbajúce dilatačné škáry. Betónová mazanina sa pri ohreve rozpína. Bez dilatačných škár pri stenách a v dverových otvoroch praská. Škára musí byť minimálne 5-8 mm a vyplnená elastickým tmelom.
• Príliš rýchly prvý ohrev. Novopostavená mazanina potrebuje pomaly vysychať. Prvý ohrev sa robí postupne: začínate na 25 °C a každý deň zvýšite o 5 °C až na prevádzkovú teplotu. Rýchle zahriatia spôsobí praskanie mazaniny a narušenie štruktúry betónu.
• Okruhy dlhšie ako 120 metrov. Príliš dlhý okruh znamená veľký hydraulický odpor - čerpadlo nestíha preprúdiť dostatočné množstvo vody a vzdialené časti ostávajú studené. Maximálna odporúčaná dĺžka jedného okruhu je 100-120 metrov.
• Zabudnutá hydraulická regulácia rozdeľovača. Jednotlivé okruhy musia byť hydraulicky vyvážené - inak kratšie okruhy preberú väčšinu prietoku. Každý rozdeľovač má prietokomery, ktoré treba nastaviť podľa projektovej dokumentácie.
• Časté vypínanie systému v prechodnom období. Podlahové kúrenie nemá rado cyklovanie. Na jar a jeseň znížte teplotu vody, ale systém nevypínajte úplne. Stabilná prevádzka predlžuje životnosť čerpadla, ventilových hlavíc aj celého potrubia.

Odporúčané produkty pre podlahové kúrenie z montech.sk

Na montech.sk v kategórii Podlahové kúrenie nájdete všetko potrebné pre kompletnú inštaláciu vodného systému. Tu sú štyri produkty, bez ktorých sa žiadny funkčný systém nezaobíde:

1. Obehové čerpadlo RÖHTENBACH RH 25-60/180 3-rýchlostné - 38,60 EUR
   Srdce každého vodného systému podlahového kúrenia. Trojrýchlostné nastavenie umožňuje optimálnu prevádzku počas celej vykurovacej sezóny. Spoľahlivé čerpadlo s tichým chodom vhodné pre rodinné domy do 180 m².
2. Zverné šróbenie 16 mm 3/4″ ALPEX rúrka rozdeľovač (euroconus) - 1,70 EUR
   Nevyhnutné pre každý spoj AL-PEX potrubia s rozdeľovačom. Jednoduchá inštalácia bez zvarových prác, spoľahlivé tesniace spojenie a štandardný euroconus závit kompatibilný s väčšinou rozdeľovačov na trhu.
3. Drôtový podomietkový termostat SALUS VS30W týždenný 230V biely - 94,20 EUR
   Týždenný programovateľný termostat s čistým dizajnom a jednoduchou obsluhou. Inštalácia do štandardnej 60 mm krabičky, číselný displej s aktuálnou a nastavenou teplotou, vhodný pre každú miestnosť v dome.
4. Drôtová riadiaca lišta SALUS KL06-M 6 zón 230V AC - 69,50 EUR
   Centrálna riadiaca jednotka pre viaczónové systémy podlahového kúrenia. Pripojíte až 6 termostatov a ovládate každú miestnosť samostatne z jedného miesta. Ideálna pre rodinné domy s rozdeľovačom a viacerými okruhmi.

Celý sortiment komponentov nájdete na montech.sk v kategórii Podlahové kúrenie - od rúrok a rozdeľovačov až po termostaty a čerpadlá.

Často kladené otázky o podlahovom kúrení

Je podlahové kúrenie vhodné do každého domu?

Vodné podlahové kúrenie je ideálne pri novostavbách alebo rozsiahlych rekonštrukciách, kde sa mení celá podlahová konštrukcia. Všetky vrstvy - tepelná izolácia, mazanina a nášľapná vrstva - si spolu vyžiadajú 15-25 cm výšky. V starších domoch s nízkymi dverami to môže byť problém. Pre rekonštrukcie existujú tenké systémy suchej inštalácie s hrúbkou len 30-50 mm, kde sa potrubie ukladá do špeciálnych izolačných dosiek. Elektrické podlahové kúrenie je flexibilnejšie - rohož hrubá 3-4 mm sa dá inštalovať prakticky kdekoľvek pod dlažbu alebo vinyl bez väčších stavebných zásahov. Vždy treba overiť nosnosť podlahovej konštrukcie a výšku dverových zárezov pred rozhodnutím o type systému.

Koľko stojí prevádzka vodného podlahového kúrenia ročne?

Náklady závisia od zdroja tepla, kvality izolácie domu a klimatickej oblasti. Vodné podlahové kúrenie napojené na kondenzačný kotol alebo tepelné čerpadlo je úspornejšie ako radiátory, pretože pracuje s nižšou teplotou vody - 35-40 °C namiesto 70-80 °C. Pre dobre izolovaný rodinný dom 150 m² v strednom Slovensku počítajte s ročnými nákladmi 600-1 200 EUR pri tepelnom čerpadle a 1 200-2 000 EUR pri plynnom kotli. Elektrické podlahové kúrenie ako primárny zdroj tepla je podstatne drahšie - pri celodennej prevádzke môže ročná spotreba prekročiť 2 500-3 500 EUR. Odporúčame ho preto len ako doplnkový zdroj alebo pre malé priestory.

Ako dlho trvá, kým sa podlahové kúrenie zohreje?

Vodné podlahové kúrenie má pomalú reakciu - betónová mazanina sa plní teplom postupne. Typicky trvá 2-4 hodiny, kým povrch podlahy dosiahne prevádzkovú teplotu 26-29 °C. Systém väčšinou necháte bežať nepretržite počas celej vykurovacej sezóny a regulujete len teplotu prostredníctvom termostatu. Programovateľný termostat SALUS VS30W umožňuje nastaviť útlm na 18 °C v noci alebo pri neprítomnosti a systém sa plynule vráti na komfortnú teplotu bez energetického skoku. Elektrické podlahové kúrenie reaguje oveľa rýchlejšie - rohož sa zohreje za 15-30 minút, čo je praktické pre kúpeľne s krátkym ranným prevádzkovým programom.

Aký rozstup potrubia mám použiť pri inštalácii podlahového kúrenia?

Rozstup potrubia závisí od tepelných strát miestnosti a teploty vody v systéme. Pri obvodových stenách a pod veľkými oknami používajte rozstup 10 cm - teplota podlahy tu musí byť vyššia, aby kompenzovala straty cez obvodový plášť budovy. V strede miestnosti stačí 15-20 cm. Pre kúpeľne s dlažbou volíme 10-12 cm. Maximálna povolená teplota povrchu podlahy v obytných miestnostiach je 29 °C a v kúpeľniach 33 °C podľa normy EN 1264. Tieto hodnoty zabraňujú prehriatiu podlahy a poškodeniu nášľapnej vrstvy. Drevené parkety sú tepelným izolantom - čím hrubšie, tým horšie vedú teplo do miestnosti. Odporúčaná maximálna hrúbka parket nad podlahovým kúrením je 15-22 mm. Drevo musí byť certifikované pre podlahové kúrenie - výrobca to uvádza v technickej dokumentácii produktu. Najvhodnejšie sú viacvrstvové parkety, stabilnejšie pri kolísaní teploty a vlhkosti ako masívne parkety. Vlhkosť dreva by nemala presiahnuť 8-9 %.

Výber termostatu pre elektrické podlahové kúrenie

Elektrické podlahové kúrenie je komfortné riešenie vykurovania, ale jeho efektívne fungovanie veľmi závisí od správneho výberu regulácie - teda termostatu. Zlý termostat môže zruinovať účinnosť celej vykurovacej sústavy.

Prečo je výber termostatu taký dôležitý?

• Ovláda teplotu v miestnosti aj v podlahe.
• Chráni podlahu pred prehriatím (najmä pri dreve, lamináte či vinylovej podlahe).
• Vďaka programovateľným funkciám dokáže ušetriť energiu.
• Moderné modely podporujú aj inteligentné riadenie a ovládanie cez WiFi aplikáciu.

Na čo sa pozerať pri výbere termostatu?

1. Spínací výkon a bezpečnosť: Termostat musí zvládnuť prúd, ktorý spotrebuje vykurovacia rohož alebo kábel. Bežné modely majú spínací prúd do 16 A. Pri väčších výkonoch sa odporúča použiť stykač.
2. Typ snímača:
   • Podlahový snímač - meria priamo teplotu v podlahe (najčastejšie riešenie pri elektrickom podlahovom kúrení).
   • Priestorový snímač - sleduje teplotu vzduchu.
   • Kombinovaný režim - meria vzduch a zároveň stráži, aby podlaha neprekročila max. povolenú teplotu.
3. Programovateľnosť:
   • Jednoduché termostaty - nastavenie jednej teploty (manuálne).
   • Týždenné programovateľné termostaty - nastavíš si rôzne teploty pre jednotlivé dni a časy.
   • Smart termostaty - ovládanie cez mobilnú aplikáciu, prispôsobenie podľa návykov, integrácia do smart home.
4. Montáž a dizajn: Všetky moderné termostaty pasujú do štandardných elektroinštalačných krabíc. Elegantný dizajn a podsvietený displej sú dnes už štandardom.

Najčastejšie chyby pri výbere termostatu

• Nesprávne dimenzovanie (príliš slabý termostat).
• Zlé umiestnenie podlahového snímača.
• Ignorovanie programovateľnosti (zbytočná spotreba energie).
• Použitie nevhodného termostatu pre drevo alebo laminát (bez obmedzenia max. teploty podlahy).

Zhrnutie: Správny termostat je kľúčom k tomu, aby elektrické podlahové kúrenie fungovalo spoľahlivo, bezpečne a úsporne. Pri výbere treba myslieť na výkon kúrenia, typ snímača, požiadavky na programovanie, dizajn a ovládanie.
