Odťahový ventilátor spalín, známy aj ako komínový ventilátor, predstavuje kľúčové zariadenie pre zabezpečenie optimálneho fungovania kotlov, najmä tých na tuhé palivá. Jeho hlavnou úlohou je efektívny odťah spalín, čím kompenzuje nedostatočný alebo nerovnomerný ťah komína a zefektívňuje celkové prúdenie spalín.
Princíp fungovania splynovacích kotlov a úloha ventilátora
Ekologický splynovací kotol na tuhé palivo ponúka efektívne a ekologické spaľovanie, rozmerný zásobník na drevo a vynikajúce vykurovacie vlastnosti. Poradí si aj s objemnejšími kusmi dreva. Splynovacie zariadenia fungujú na princípe generátorového splynovania. Jeho podstatou je práve odťahový ventilátor odsávajúci spaliny z kotla, alebo tlačný ventilátor vháňajúci spaľovací vzduch priamo do kotla.
Veľkorysý priestor na prikladanie dreva z kvalitnej keramiky zaistí dokonalé spaľovanie a minimum odpadových plynných látok. Každý model je certifikovaný a chránený priemyselným patentom.
Konštrukcia splynovacieho kotla
Telo kotla z kvalitného oceľového plechu pozostáva z násypky so splynovacou tryskou s podlhovastým otvorom na priechod plynov a spalín. Pod ňou sa nachádza dohorievací priestor s keramickými tvarovkami na kompletné dohorenie paliva. V zadnej časti kotla nájdete zvislý spalinový kanál so záklopkou. Teleso kotlov je vyrobené ako zvarenec z kvalitných oceľových plechov s hrúbkou 8 až 3 mm. Násypka paliva (6 mm) je v spodnej časti opatrená splyňovacou tryskou s pozdĺžnym otvorom pre priechod spalín a plynov. Dohorievací priestor pod ňou je vybavený keramickými tvarovkami pre ideálne vyhorenie všetkých spáliteľných látok s vysokou účinnosťou pri ekologicky šetrnom spaľovaní. Vo vrchnej časti zvislého spalinového kanála je umiestnená rozkurovacia záklopka.
Pohodlná obsluha a bezpečnosť
Výhodou týchto modelov je rozmerný zásobník na palivo a schopnosť spaľovať aj objemnejšie kusy dreva. Tieto vlastnosti znamenajú dlhý čas horenia a výborné vykurovacie možnosti. Nechýba ani komfortná obsluha zariadenia, odstraňovanie popola bez prášenia pomocou odťahového ventilátora a absencia trúbkovnice, vďaka čomu sa ľahšie udržiava. Kotol poteší aj kompaktnými rozmermi a nízkou hmotnosťou.
Ekologický splynovací kotol disponuje spalinovým termostatom s funkciou automatického vypnutia kotla po dohorení paliva. Chladiaca slučka proti prekúreniu efektívne znižuje riziko zbytočného poškodenia kotla, čím zabezpečuje dlhú životnosť zariadenia.
Význam a výhody odsávacích ventilátorov
Použitie odsávacieho ventilátora je výhodné aj v situáciách, keď sa otvárajú dvierka kotla pri prikladaní paliva. V čase nízkeho komínového ťahu zabráni prídavný odťahový ventilátor úniku dymu z kotla do priestoru kotolne.
Princíp fungovania odsávačov dymu

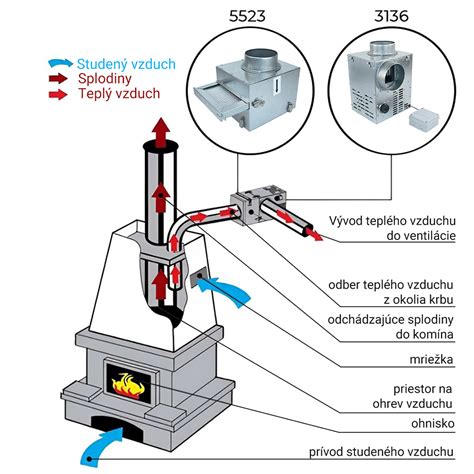

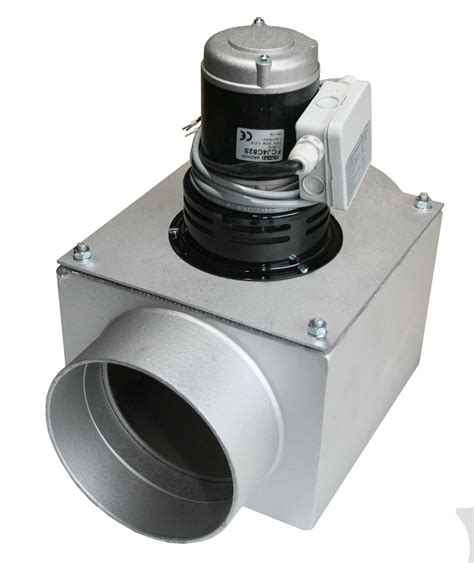

Odsávače dymu sú konštrukčne jednoduché zariadenia, ktoré sa zvyčajne skladajú z kovového puzdra s elektromotorom a lopatkami ventilátora. Tieto lopatky sú chránené bezpečnostnou mriežkou. Robustné puzdro a kvalitný motor zabezpečujú spoľahlivú prevádzku aj pri vysokých prevádzkových teplotách. Vďaka svojej nízkej hmotnosti je inštalácia odsávačov dymu relatívne jednoduchá.
Kľúčové výhody používania odsávacieho ventilátora:
- Zvýšenie účinnosti vykurovacieho zariadenia: Lepší odťah spalín prispieva k efektívnejšiemu spaľovaniu paliva.
- Zníženie spotreby paliva: Efektívnejšie spaľovanie znamená, že na dosiahnutie požadovanej teploty je potrebných menej paliva.
- Minimalizácia usadenín: Odsávací ventilátor pomáha znižovať tvorbu sadzí a dechtu v komíne, čím sa predlžuje interval medzi čistením.
- Zabránenie prieniku dymu do miestnosti: Zabezpečuje, že spaliny sú efektívne odvádzané preč, čím sa minimalizuje riziko ich úniku do obytných priestorov, najmä pri otváraní dvierok kotla.
- Eliminácia zápachu: Pomáha redukovať nepríjemné pachy spojené s prevádzkou kotlov na tuhé palivo aj plyn.
Typy odsávacích ventilátorov a ich výber
Na trhu existuje niekoľko typov odsávacích ventilátorov, ktoré sa líšia konštrukciou a určením:
- Ventilátory s elektricky komutovanými motormi (EC): Tieto ventilátory dokážu nezávisle meniť počet otáčok na základe signálu z riadiacej jednotky, čím ponúkajú široké možnosti nastavenia prevádzky. Nevýhodou je ich vyššia cena a nekompatibilita s niektorými bežnými regulátormi teploty.
- Ventilátory so synchrónnymi motormi: Sú ľahké a cenovo dostupné, avšak ich rozsah nastavenia a počiatočný krútiaci moment sú obmedzené.
- Asynchrónne dúchadlá: Tento typ ventilátora je obľúbený pre svoju jednoduchosť, spoľahlivosť a nenáročnosť na obsluhu. Hlavnou nevýhodou sú vysoké štartovacie prúdy.
Faktory pre správny výber odsávacieho ventilátora:
- Výkon kotla: Nesprávne dimenzovaný ventilátor môže viesť k neefektívnemu spaľovaniu alebo k prehrievaniu.
- Typ paliva: Rôzne typy palív vyžadujú odlišné nastavenie odťahu.
- Konštrukcia komína: Výška, priemer a materiál komína ovplyvňujú potrebný výkon ventilátora.
- Prevádzkové podmienky: Teplota spalín a okolia ovplyvňuje výber materiálov a odolnosť ventilátora.
Montáž a pripojenie odsávacieho ventilátora
Inštalácia odsávacieho ventilátora si vyžaduje presnosť a dodržanie technických noriem. V prípade, že komín nie je možné demontovať alebo rozobrať a ventilátor nemožno inštalovať vo vnútri, je nevyhnutné ho namontovať vonku. Motor ventilátora sa najčastejšie pripevňuje k šneku, ktorý je následne privarený ku komínu. Pripojovacia štrbina musí byť vybavená klapkou pre možnosť otvárania a zatvárania, čím sa reguluje prirodzený alebo nútený ťah.
Pre správne pripojenie je odporúčané vypracovať predbežný nákres s uvedením rozmerov a priemerov odbočných a hlavných potrubí. Napríklad, ak má komínové potrubie priemer 159 mm, výstup pre odsávač dymu môže mať priemer 110 mm.
Dôležité upozornenie: Pri inštalácii odsávača dymu na kotol bez riadiacej a automatizačnej jednotky je nevyhnutné dokúpiť a nainštalovať potrebnú elektroniku od nuly.
Zapojenie potrubného ventilátora Dalap VPI
Odťahový ventilátor vs. dúchadlo
Zatiaľ čo odsávací ventilátor primárne rieši problém vytvorenia podtlaku v peci a zvýšenia ťahu, dúchadlo pracuje v spojení s ovládačom a zabezpečuje presnejšiu reguláciu spaľovacieho procesu. Dúchadlo umožňuje automatické riadenie výkonu, nastavenie teploty chladiacej kvapaliny a hermetické uzavretie popolníkových dvierok počas spaľovania. V prípade výpadku prúdu sa vzduchový kanál automaticky uzavrie. Lopatky dúchadla tiež nie sú v kontakte s horúcim dymom a sadzami, čím sa predlžuje ich životnosť.
Náklady na odsávací ventilátor pre kotol do 30 kW sa pohybujú okolo 90 eur, zatiaľ čo kompresor stojí približne 60-65 eur. Rozdiel v cene je daný konštrukčnými vlastnosťami - odsávač dymu musí odolať vyšším teplotám a jeho obežné koleso je vyrobené z kovu, zatiaľ čo pri dúchadle môže byť plastové.
Príklady produktov a výrobcov odťahových ventilátorov
Na trhu sú dostupné rôzne typy odsávacích ventilátorov od renomovaných výrobcov. Medzi populárne patria:
- MAGA MAX FAN: Prídavný odťahový komínový ventilátor slúžiaci na odťah spalín a kompenzáciu ťahu.
- Exodraft: Lídri v oblasti mechanickej regulácie komínového ťahu s ventilátormi ako RSV160 až RSV450 alebo RS285, vhodné aj pre plynové kotly.
- ATMOS: Ponúka odťahové ventilátory pre kotly na tuhé palivá, napríklad typ UCJ4C52.
- Leaf Ventilation: Výrobca univerzálneho potrubného ventilátora Axial 1.
- VENTS: Ponúka priemyselné kruhové a štvorcové odsávacie ventilátory (napr. OVK1 250, OV1 250).
Prídavný odťah spalín PV150 pre kotly Attack DP, DPX, SLX, W&P 15 - 45 kW
Ide o doplňujúce zariadenie určené pre kotly do 45 kW, kompenzujúce nedostatočný alebo nerovnomerný ťah komína pri spaľovaní v prípade, že komín nespĺňa predpísané hodnoty minimálneho priemeru a minimálnej výšky. Jeho použitie je výhodné tiež v čase otvárania dvierok pri prikladaní paliva, kedy prídavný odťahový ventilátor zabráni úniku dymu z kotla do priestoru kotolne v čase, kedy je komínový ťah príliš malý. Komínový prieduch musí vždy vyvinúť dostatočný ťah a spoľahlivo odvádzať spaliny do voľného ovzdušia pre všetky prakticky možné prevádzkové podmienky. Zariadenie je navrhnuté tak, aby rovnomerne odťahovalo spaliny z kotla a tým dochádza ku dokonalému spaľovaniu v kotle a úspore paliva. Teleso prídavného odťahu je zváranej konštrukcie z plechu hrúbky 2 a 3 mm. Smer prúdenia spalín indikuje šípka na bočnej stene telesa. Vstupné hrdlo s vnútorným priemerom 152 mm je určené k osadeniu zariadenia na odťahové komínové hrdlo kotla s priemerom 150 mm, výstupné hrdlo s vonkajším priemerom 149 mm je určené k osadeniu do komínovej rúry - dymovodu. Odťahový ventilátor je prichytený k prírube z plechu hrúbky 4 mm pomocou spojovacieho materiálu. Obežné koleso je pripevnené priamo k hriadeľu elektromotora.
Umiestnenie odťahového ventilátora:
- Odťahový ventilátor spalín do komína: Znižuje únik dymu a splodín a montuje sa na výstupnom komínovom hrdle kotla.
- Komínový ventilátor na komín: Montuje sa na vršok komína, najmenej šesť metrov od ohňa a je vhodný iba na odťah spalín, ktoré vznikajú pri spaľovaní dreva.
Moderné kotly na tuhé palivá a ich ekologické aspekty
Kotle na drevo a uhlie stále predstavujú dôležitý zdroj tepla v mnohých domácnostiach, najmä v oblastiach, kde nie je dostupná infraštruktúra pre plyn alebo elektrické vykurovanie. Význam týchto kotlov spočíva nielen v ich schopnosti zaistiť tepelný komfort, ale aj v ich ekonomickej dostupnosti. Pre mnohé domácnosti zostávajú drevo a uhlie najlacnejším zdrojom energie. Navyše, kotle na drevo umožňujú využitie obnoviteľného paliva, čo je v kontexte klimatických zmien stále dôležitejšie.
Legislatívne zmeny a emisie
Domácnosti však čelia zmenám v legislatíve, ktorá postupne sprísňuje emisné limity pre prevádzku týchto zariadení. Od roku 2024 bude možné používať iba kotle spĺňajúce 3. a vyššiu emisnú triedu podľa ČSN EN 303-5. To predstavuje výzvu aj príležitosť pre výrobcov, ktorí svoje produkty prispôsobujú týmto požiadavkám. Moderné kotle na drevo, najmä splyňovacie modely, ponúkajú vysokú účinnosť a nízke emisie pri spaľovaní tohto paliva. Výrobcovia sa zameriavajú na vývoj pokročilých technológií, ktoré umožňujú maximálne využitie energie zo dreva pri minimálnom dopade na životné prostredie. Kotle na drevo tak zostávajú perspektívnym riešením pre domácnosti aj pre malé komerčné objekty.
Technologický pokrok a ekologické aspekty
Modernizácia tradičných kotlov zahŕňa integráciu automatizačných prvkov, ako sú riadiace jednotky alebo odťahové ventilátory. Tieto technológie zlepšujú účinnosť spaľovania a uľahčujú obsluhu zariadenia. Ekodesignové normy kladú dôraz na minimalizáciu emisných hodnôt u nových zariadení. Kotle spĺňajú aj najprísnejšie emisné štandardy (5. trieda) a využívajú kvalitné materiály ako kotlovú oceľ s hrúbkou 5 mm pre zaistenie dlhej životnosti. Vďaka týmto vlastnostiam je zaručené šetrné spaľovanie s ohľadom na ochranu ovzdušia.
Príklady moderných kotlov využívajúcich pokročilé technológie
Výrobca Czechtherm ponúka modely ako:
- Czechtherm SILVA: Jeden z najnovších modelov určených na spaľovanie kusového dreva aj uhlia. Tento kompaktný kotol ponúka výkon 12-24 kW a spĺňa podmienky 5. emisnej triedy podľa ČSN EN 303-5 aj smernicu o Ekodizajne. Hlavnou výhodou je možnosť prevádzky bez akumulačnej nádrže pri menovitom výkone či jednoduchá obsluha vďaka veľkej prikladacej komore a jednoduchému čisteniu výmenníka. Prednosťou tohto produktu je aj ekologické spaľovanie bez nutnosti elektrického napájania.
- HORAL COMBI (16 alebo 22 kW): Kombinuje odhorievací spôsob spaľovania so splynovaním, pričom riadiaca jednotka optimalizuje proces horenia pre maximálne využitie paliva pri minimálnych emisiách.
- Robustné liatinové modely rady LUFI BIO s predĺženou životnosťou a až 64 mesiacov záruky.
Produkty Czechtherm sú navrhnuté tak, aby zodpovedali potrebám trhu - ponúkajú vysokú kvalitu spracovania za dostupnú cenu s možnosťami záručného aj pozáručného servisu.
Výhody voľby kotla na ručné prikladanie pre domácnosti
Kotle na ručné prikladanie naďalej predstavujú atraktívnu voľbu pre zákazníkov preferujúcich nezávislosť na dodávateľských systémoch (napríklad elektrina či plyn). Ich hlavným benefitom je nižšia obstarávacia cena oproti plne automatickým riešeniam aj možnosť flexibilného použitia rôznych druhov palív (drevo či uhlie). Navyše modernizované modely poskytujú jednoduchú údržbu spolu s ekologicky šetrným prevádzkou, často vďaka podpore efektívneho odťahu spalín.
Budúce trendy v oblasti kotlov
Budúcnosť tejto technológie sa bude uberať smerom k väčšej automatizácii procesov a ešte nižším emisiám vďaka technologickým inováciám, kde odťahové ventilátory budú hrať stále dôležitejšiu úlohu pri riadení spaľovania.
