Doskový výmenník tepla: Komplexné vysvetlenie

Výmenník tepla je zariadenie, v ktorom priebežne dochádza k prenosu tepla z jedného média na druhé. V tomto článku sa zameriavame predovšetkým na nepriame výmenníky tepla, kde nedochádza k priamemu kontaktu a premiešaniu médií. Teplo sa prenáša cez špecifickú teplovýmennú plochu.

Typy nepriamych výmenníkov tepla

Existuje niekoľko hlavných typov nepriamych výmenníkov tepla, medzi ktoré patria:

• Doskový výmenník tepla
• Rúrkový výmenník tepla
• Špirálový výmenník tepla

Konštrukcia a princíp fungovania doskového výmenníka tepla

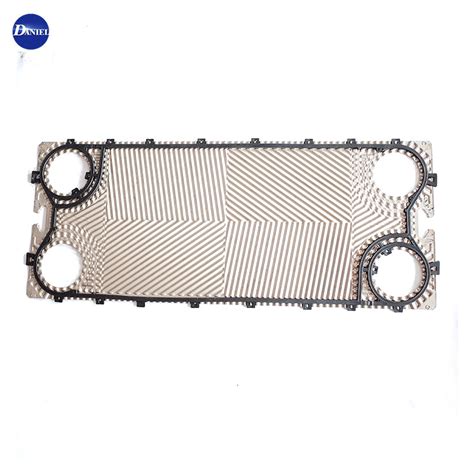

Teplovýmenná plocha v doskovom výmenníku tepla je tvorená súborom zvlnených kovových dosiek. Tieto dosky sa vyrábajú z rôznych materiálov, v závislosti od povahy kvapalín, ktoré sa majú ohriať alebo ochladiť. Kvapaliny prúdia výmenníkom v kanáloch, ktoré sú v prípade rozoberateľných doskových výmenníkov tvorené kombináciou dosiek a gumových tesnení.

V rohoch dosiek sa nachádzajú vstupné a výstupné otvory, ktorými môžu dve rôzne médiá - jedno studené a druhé teplé - prúdiť do jednotlivých kanálov. Tesnenia medzi doskami pritom médiá usmerňujú.

Výmenník tepla pracuje na princípe vyrovnávania teplôt, kedy energia prúdi v rámci systému do dosiahnutia rovnovážneho stavu. U doskového výmenníka je teplo veľmi ľahko odovzdávané cez tenkú stenu, ktorá oddeľuje teplé médium od chladného.

Prenos tepla a druhy prúdenia

Prenos tepla môže prebiehať rôznymi spôsobmi, vrátane:

• Sálaním: Energia je prenášaná prostredníctvom elektromagnetických vĺn.
• Núteným prúdením: Pohyb média závisí úplne alebo čiastočne na pôsobení vonkajších vplyvov.

Keď kvapalina preteká uzavretým kanálom, môže dôjsť k dvom typom prúdenia:

• Laminárne prúdenie: Častice kvapaliny prechádzajú rúrkou v rôznych rovnobežných vrstevniciach. Vyznačuje sa parabolickým rýchlostným profilom s maximálnou rýchlosťou uprostred a takmer nulovou rýchlosťou na okrajoch.
• Turbulentné prúdenie: Prietok kvapaliny nie je usporiadaný, ale náhodný a vírivý, čo vedie k miešaniu. V tomto prípade nie je rýchlostný profil parabolický, ale takmer konštantný. Z hľadiska prenosu tepla ide o efektívnejšie prúdenie.

Zapojenie doskových výmenníkov tepla

Pri doskových výmenníkoch tepla sa stretávame s dvoma hlavnými typmi zapojenia:

• Protiprúdové zapojenie: Toto je najpoužívanejšie zapojenie u doskových výmenníkov. Umožňuje kríženie teplôt na vstupe a výstupe a dosiahnutie väčšieho priblíženia teplôt.
• Súprúdové zapojenie: Používa sa napríklad vtedy, keď sa výrazne líši teplota dvoch telies alebo médií. Teplo z telesa s vyššou teplotou sa prenesie do telesa s nižšou teplotou.

Horná krivka na grafe znázorňuje zmenu teploty teplej kvapaliny pri pretekaní výmenníkom, zatiaľ čo dolná krivka ukazuje zmenu teploty studenej kvapaliny.

Parametre pre návrh a prevádzku

Pre návrh veľkosti doskového výmenníka tepla je nevyhnutné poznať niekoľko kľúčových parametrov. Na základe týchto údajov je možné identifikovať ďalšie potrebné informácie.

Prietok môže byť vyjadrený v dvoch rôznych jednotkách - hmotnostne (kg/s alebo kg/h) alebo objemovo (m³/h alebo l/min).

Kľúčové koncepty pre dimenzovanie

• Stredný logaritmický rozdiel teplôt (LMTD): Predstavuje hybnú silu prenosu tepla vo výmenníku.
• Hodnota NTU (Number of Transfer Units) alebo theta (θ): Vyjadruje množstvo prenosových jednotiek a opisuje, aký náročný je prenos tepla. Niekedy sa označuje aj ako termická dĺžka. Čím menšia je hodnota LMTD a čím väčší je teplotný rozdiel medzi vstupom a výstupom na jednej strane, tým vyššia je hodnota NTU (theta). Prevádzkový cyklus s vyššou theta sa zvyčajne prispôsobuje horšie ako cyklus s nižšou theta.

Existujú dva rôzne typy dosiek s ohľadom na hodnotu theta:

• Dosky s nízkou theta: Vyznačujú sa menšou hĺbkou prelisu a dlhšou doskou.
• Dosky s vysokou theta: Majú väčšiu hĺbku prelisu a kratšiu dosku.

Kanál je medzera medzi dvoma doskami a môže mať nízku, stredne vysokú alebo vysokú hodnotu theta.

Tlaková strata a šmykové napätie

• Tlaková strata (Δp): Priamo závisí na veľkosti výmenníka tepla a nepriamo na jeho konštrukcii.
• Šmykové napätie: Je silou prúdenia po stene dosky výmenníka tepla a predstavuje mieru turbulencie vo výmenníku. Odporúčané šmykové napätie je 35-50 Pa, čo zaisťuje spätné strhávanie nečistôt.

Doskové výmenníky tepla v systémoch tepelných čerpadiel

Tepelné čerpadlo je vykurovacie zariadenie, ktoré využíva tepelnú energiu z okolia a premieňa ju na tepelnú energiu na vykurovanie budovy a ohrev teplej úžitkovej vody. Funguje na princípe výmeny tepla medzi dvoma prostrediami - jedno ochladzuje a druhé ohrieva.

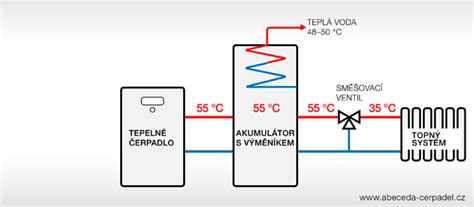

S tepelným čerpadlom môžu spolupracovať až dva výmenníky tepla.

Vnútorný výmenník tepla

Vnútorný výmenník tepla (často nazývaný aj kondenzátor) je nevyhnutným prvkom pre fungovanie tepelného čerpadla. Umožňuje prenos tepla medzi chladiacim médiom (napr. freónom) a vykurovacím médiom (vodou) bez ich priameho kontaktu. Tento proces zabezpečuje efektívny prenos tepla do vykurovacieho systému. Tento výmenník je zvyčajne dodávaný výrobcom ako súčasť tepelného čerpadla.

Vonkajší (doskový) výmenník tepla

Druhý výmenník, často doskový výmenník, môže byť použitý ako vonkajší výmenník na oddelenie tepelného čerpadla od vykurovacieho systému. Dôvody pre jeho použitie môžu byť rôzne:

• Ochrana tepelného čerpadla pred potenciálne nezdravým prostredím starého vykurovacieho systému (inštalácia v otvorenom systéme).
• Ak obežné čerpadlo tepelného čerpadla obsahuje glykol, ktorý chráni čerpadlo pred zamrznutím.

Tento druhý výmenník je v podstate nezávislý od vnútorného (freónového) výmenníka a je inštalovaný z iného dôvodu. Doskový výmenník na oddelenie tepelného čerpadla od inštalácie ústredného kúrenia (UK) alebo teplej úžitkovej vody (TUV) si zvyčajne vyberáme sami a je dôležité to urobiť správne, prípadne požiadať o pomoc odborníka.

Výber vhodného výmenníka tepla pre tepelné čerpadlo

Správny výber výmenníka je kľúčový pre efektivitu a výkon celého systému tepelného čerpadla. Nesprávny výber môže viesť k zníženiu efektívnosti, vysokým prevádzkovým nákladom, zvýšenému hluku a skráteniu životnosti samotného tepelného čerpadla.

Kritériá výberu

• Technické parametre: Výkon, pracovná teplota a prietok kvapaliny.
• Materiál: Odolnosť voči korózii a agresívnym médiám. Často sa používa nehrdzavejúca oceľ 316L pre svoju vysokú odolnosť a ľahkú údržbu.
• Veľkosť a konštrukcia: Dostatočná teplovýmenná plocha (modely od 0,8-1,0 m²) je kľúčová pre efektívny prenos tepla. Väčšia plocha umožňuje prácu na nižších teplotách, čo vedie k nižšej spotrebe energie a menšiemu opotrebeniu.
• Klimatické podmienky: V prípade rizika nízkych teplôt je nutné zabezpečiť systém proti zamrznutiu, napríklad pomocou glykolu. Dôležitá je možnosť použitia glykolu s daným výmenníkom.
• Návrhové parametre: Dôležitý je aj návrh z hľadiska štruktúry pre plynulý prietok média a minimalizáciu odporu.
• Jednoduchosť údržby: Možnosť ľahkého čistenia a prípadných opráv.

Časté chyby pri výbere

Častou chybou je odhad očakávanej teploty napájania. Investori často uvádzajú najvyššiu teplotu, ktorú tepelné čerpadlo môže dosiahnuť (napr. 65 °C alebo 70 °C), čo však nie je reálne ani efektívne pre bežné vykurovanie. Práca na takýchto vysokých teplotách by znamenala obrovské náklady, rýchle opotrebenie tepelného čerpadla a v praxi nie je potrebná na napájanie vykurovacieho systému domu.

Prepočtový koeficient Nordic Tec

Dodávateľ výmenníkov tepla pre tepelné čerpadlá Nordic Tec používa špecifický prepočtový koeficient na výber. Ten navrhuje správny pomer povrchu výmeny tepla na výmenníku k výkonu tepelného čerpadla, v závislosti od teplôt, ktoré má tepelné čerpadlo dodávať do systému. Tento koeficient berie do úvahy aj použitie glykolu, ktorý má vplyv na prenos tepla.

Typy doskových výmenníkov a ich porovnanie

Doskové výmenníky tepla sa delia na dva hlavné typy podľa konštrukcie:

1. Spájkované doskové výmenníky

Sú vákuovo spájkované medenou, niklovou alebo nerezovou spájkou.

Výhody oproti rozoberateľným výmenníkom:

• Menšie rozmery.
• Do určitého výkonu nižšia cena.
• Rýchlejší termín dodania.
• Odolnosť na vyššie tlaky.
• Možnosť prevedenia celonerezovej verzie.
• Nižšie nároky na údržbu (nie je potrebné meniť tesnenia počas životnosti).
• Viac typorozmerov.

Nevýhody oproti rozoberateľným výmenníkom:

• Pri úplnom upchaní kanálikov nie je možné ich chemicky vyčistiť.
• Možná korózia medenej spájky pri agresívnych médiách alebo bludných prúdoch.
• Nie je možné meniť počet dosiek na zmenu výkonu.
• Menšia variabilnosť v typoch dosiek a materiálu dosiek.

2. Rozoberateľné (skrutkované) doskové výmenníky

Vyznačujú sa modulárnou konštrukciou, ktorá umožňuje jednoduchú údržbu a prispôsobenie počtu dosiek aktuálnym potrebám. Namiesto spájky používajú gumové tesnenia.

Výhody oproti spájkovaným výmenníkom:

• Možnosť demontáže umožňuje rýchle čistenie a výmenu jednotlivých komponentov.
• Zvýšením počtu dosiek možno navýšiť výkon výmenníka.
• Širšia variabilnosť v typoch dosiek a materiálov.
• Najčastejšie sa používajú prevedenia výmenníkov do 10 barov, ktoré sú cenovo najvýhodnejšie. Vyrábajú sa aj výmenníky pre tlak 16 a 23 barov.

Nevýhody oproti spájkovaným výmenníkom:

• Väčšie rozmery.
• Vyššia cena pri rovnakom výkone.
• Potreba výmeny tesnení po určitej dobe prevádzky.
• Tlakové straty výrazne rastú pri vyššom počte dosiek.

Široké uplatnenie doskových výmenníkov tepla

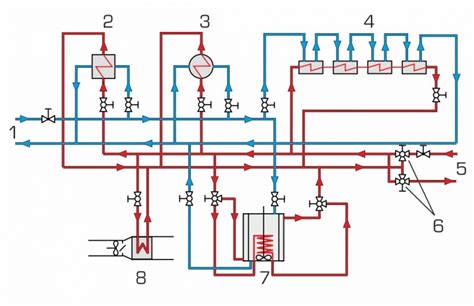

Doskové výmenníky tepla majú široké uplatnenie v rôznych oblastiach:

• Ohrev teplej úžitkovej vody (TUV) a ústredného kúrenia (UK): Ako súčasť výmenníkových staníc.
• Chladiarenstvo: Ako súčasť kondenzátorov a výparníkov.
• Tepelné čerpadlá: Ako súčasť okruhu kompresora alebo ako oddeľovací výmenník.
• Kotly a bojlery: Zabezpečujú distribúciu teplej úžitkovej a vykurovacej vody.
• Klimatizačné technológie: Pri ohreve alebo chladení priestorov.
• Kogeneračné jednotky: Na spaľovanie biomasy.
• Ekonomizéry: Na využitie tepla spalín s nízkou teplotou.
• Priemysel: Pri chladení rôznych olejových médií alebo ohreve chemických médií.
• Plynové kotly (najmä kondenzačné): Zabezpečujú integráciu kotla s vykurovacím systémom a maximálne využitie tepla spalín.
• Solárne systémy: Umožňujú efektívne prepojenie solárnych kolektorov s vykurovacou inštaláciou.
• Klimatizačné systémy: Pri ohreve alebo chladení priestorov.

Výhody doskových výmenníkov oproti rúrkovým

• Sú celonerezové a nekorodujú.
• Majú tri až päťkrát menšie rozmery.
• Majú päť až šesťkrát menšiu hmotnosť.
• Vyžadujú dva až trikrát menší prietok média na dosiahnutie rovnakého výkonu.
• Majú nižšiu cenu (v niektorých aplikáciách).

Rúrkové výmenníky však stále majú svoje uplatnenie, napríklad pri vysokom logaritmickom rozdieli teplôt (viac ako sto stupňov) alebo pri vysoko znečistenom médiu.

Správne pripojenie a inštalácia

Pri pripájaní doskového výmenníka k tepelnému čerpadlu v inštalácii ústredného kúrenia je potrebné dodržiavať niekoľko krokov:

1. Vyčistiť povrch, na ktorom bude výmenník umiestnený, a zabezpečiť dostatočný priestor pre montáž.
2. Skontrolovať pripravenosť tepelného čerpadla a funkčnosť všetkých prvkov.
3. Zabezpečiť vhodné ochrany proti preťaženiam a skontrolovať súlad všetkých prvkov s bezpečnostnými normami.
4. Po uistení sa, že tepelné čerpadlo je plne pripravené, pristúpiť k pripojeniu doskového výmenníka.
5. Určiť vhodné miesto pre výmenník a skontrolovať jeho upevnenie.
6. Pripojiť napájacie a vratné rúrky tepelného čerpadla k príslušným koncovkám na výmenníku. Zabezpečiť správne tesnenie spojov.
7. Dodržiavať pokyny výrobcu týkajúce sa smeru prúdenia, najmä pri protiprúdových výmenníkoch.
8. Po pripojení všetkých rúrok a káblov skontrolovať správnu funkciu inštalácie a prenos tepla.

Je dôležité pamätať na to, že tzv. tepelná strata pri štarte je vyššia a mala by sa stabilizovať po počiatočnom ohriatí systému.

Pre správne dimenzovanie sa odporúča vyžiadať si výpočet pre konkrétny projekt. Pri montáži je vhodné namontovať vypúšťací ventil na spodnú časť a odvzdušňovací ventil na hornú časť (najvyšší bod).

Aby sa predišlo nutnosti odpájať výmenník pri čistení, je vhodné už pri inštalácii zabezpečiť možnosť pripojenia na čistiaci okruh.

Údržba a starostlivosť o doskový výmenník tepla

Pre dlhodobú a efektívnu prevádzku doskového výmenníka tepla je nevyhnutná pravidelná údržba.

Čistenie

Postupom času sa na povrchoch dosiek môžu hromadiť usadeniny (vodný kameň, hrdza, špina), ktoré znižujú prenos tepla a tým aj účinnosť výmenníka. Zvýšená spotreba energie tepelným čerpadlom je potom nutná na kompenzáciu poklesu výkonnosti. Pravidelné čistenie obnovuje optimálnu účinnosť.

Ak je na jednej strane tepelného čerpadla glykol a na druhej voda v uzavretom okruhu, problém zanášania zariadení nie je až tak naliehavý.

Izolácia

Správne zvolené izolačné materiály pomáhajú udržiavať optimálnu teplotu média, čo zvyšuje energetickú účinnosť a redukuje tepelné straty.

Monitorovanie a kontrola

Odporúča sa použiť guľové uzatváracie ventily s teplomermi na kontrolu prietoku a teploty, čo umožňuje rýchlo odhaliť prípadné neprávidelnosti.

Pravidelné preplachovanie systému (napríklad ročne) pomáha odstrániť usadeniny a zabrániť tvorbe vodného kameňa. Kontrola poklesov tlaku môže signalizovať upchatie alebo neefektívnosť. Je dôležité tiež kontrolovať koróziu alebo netesnosti. Používanie roztokov na úpravu vody môže znížiť tvorbu vodného kameňa.
