Odsávací ventilátor, známy aj ako komínový ventilátor, je kľúčovým zariadením pre zabezpečenie optimálneho fungovania kotlov, najmä tých na tuhé palivá. Jeho hlavnou úlohou je odťah spalín, čím kompenzuje nedostatočný alebo nerovnomerný ťah komína a zefektívňuje prúdenie spalín. Použitie takého ventilátora je výhodné aj v situáciách, keď sa otvárajú dvierka kotla pri prikladaní paliva. V čase nízkeho komínového ťahu zabráni prídavný odťahový ventilátor úniku dymu z kotla do priestoru kotolne.
Princíp fungovania a výhody odsávacích ventilátorov

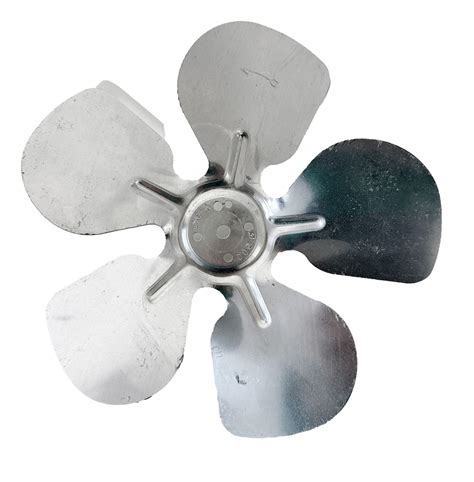

Odsávače dymu sú konštrukčne jednoduché zariadenia, ktoré sa zvyčajne skladajú z kovového puzdra s elektromotorom a lopatkami ventilátora. Tieto lopatky sú chránené bezpečnostnou mriežkou. Robustné puzdro a kvalitný motor zabezpečujú spoľahlivú prevádzku aj pri vysokých prevádzkových teplotách. Vďaka svojej nízkej hmotnosti je inštalácia odsávačov dymu relatívne jednoduchá.
Hlavnými výhodami používania odsávacieho ventilátora sú:
- Zvýšenie účinnosti vykurovacieho zariadenia: Lepší odťah spalín prispieva k efektívnejšiemu spaľovaniu paliva.
- Zníženie spotreby paliva: Efektívnejšie spaľovanie znamená, že na dosiahnutie požadovanej teploty je potrebných menej paliva.
- Minimalizácia usadenín: Odsávací ventilátor pomáha znižovať tvorbu sadzí a dechtu v komíne, čím sa predlžuje interval medzi čistením.
- Zabránenie prieniku dymu do miestnosti: Zabezpečuje, že spaliny sú efektívne odvádzané preč, čím sa minimalizuje riziko ich úniku do obytných priestorov, najmä pri otváraní dvierok kotla.
- Eliminácia zápachu: Pomáha redukovať nepríjemné pachy spojené s prevádzkou kotlov na tuhé palivo aj plyn.
Typy odsávacích ventilátorov a ich výber
Na trhu existuje niekoľko typov odsávacích ventilátorov, ktoré sa líšia konštrukciou a určením:
Ventilátory s elektricky komutovanými motormi (EC)
Tieto ventilátory dokážu nezávisle meniť počet otáčok na základe signálu z riadiacej jednotky, čím ponúkajú široké možnosti nastavenia prevádzky. Nevýhodou je ich vyššia cena a nekompatibilita s niektorými bežnými regulátormi teploty.
Ventilátory so synchrónnymi motormi
Sú ľahké a cenovo dostupné, avšak ich rozsah nastavenia a počiatočný krútiaci moment sú obmedzené.
Asynchrónne dúchadlá
Tento typ ventilátora je obľúbený pre svoju jednoduchosť, spoľahlivosť a nenáročnosť na obsluhu. Hlavnou nevýhodou sú vysoké štartovacie prúdy.
Pri výbere odsávacieho ventilátora je dôležité zohľadniť:
- Výkon kotla: Nesprávne dimenzovaný ventilátor môže viesť k neefektívnemu spaľovaniu alebo k prehrievaniu.
- Typ paliva: Rôzne typy palív vyžadujú odlišné nastavenie odťahu.
- Konštrukcia komína: Výška, priemer a materiál komína ovplyvňujú potrebný výkon ventilátora.
- Prevádzkové podmienky: Teplota spalín a okolia ovplyvňuje výber materiálov a odolnosť ventilátora.
VENTS - montáž ventilátora s časovým spínačom
Montáž a pripojenie odsávacieho ventilátora
Inštalácia odsávacieho ventilátora si vyžaduje presnosť a dodržanie technických noriem. V prípade, že komín nie je možné demontovať alebo rozobrať a ventilátor nemožno inštalovať vo vnútri, je nevyhnutné ho namontovať vonku. Motor ventilátora sa najčastejšie pripevňuje k šneku, ktorý je následne privarený k komínu. Pripojovacia štrbina musí byť vybavená klapkou pre možnosť otvárania a zatvárania, čím sa reguluje prirodzený alebo nútený ťah.
Pre správne pripojenie je odporúčané vypracovať predbežný nákres s uvedením rozmerov a priemerov odbočných a hlavných potrubí. Napríklad, ak má komínové potrubie priemer 159 mm, výstup pre odsávač dymu môže mať priemer 110 mm.
Dôležité upozornenie: Pri inštalácii odsávača dymu na kotol bez riadiacej a automatizačnej jednotky je nevyhnutné dokúpiť a nainštalovať potrebnú elektroniku od nuly.
Odsávací ventilátor vs. dúchadlo
Zatiaľ čo odsávací ventilátor primárne rieši problém vytvorenia podtlaku v peci a zvýšenia ťahu, dúchadlo pracuje v spojení s ovládačom a zabezpečuje presnejšiu reguláciu spaľovacieho procesu. Dúchadlo umožňuje automatické riadenie výkonu, nastavenie teploty chladiacej kvapaliny a hermetické uzavretie popolníkových dvierok počas spaľovania. V prípade výpadku prúdu sa vzduchový kanál automaticky uzavrie. Lopatky dúchadla tiež nie sú v kontakte s horúcim dymom a sadzami, čím sa predlžuje ich životnosť.
Náklady na odsávací ventilátor pre kotol do 30 kW sa pohybujú okolo 90 eur, zatiaľ čo kompresor stojí približne 60-65 eur. Rozdiel v cene je daný konštrukčnými vlastnosťami - odsávač dymu musí odolať vyšším teplotám a jeho obežné koleso je vyrobené z kovu, zatiaľ čo pri dúchadle môže byť plastové.
Príklady konkrétnych produktov a výrobcov
Na trhu sú dostupné rôzne typy odsávacích ventilátorov od renomovaných výrobcov. Medzi populárne patria:
- MAGA MAX FAN: Prídavný odťahový komínový ventilátor slúžiaci na odťah spalín a kompenzáciu ťahu.
- Exodraft: Lídri v oblasti mechanickej regulácie komínového ťahu s ventilátormi ako RSV160 až RSV450 alebo RS285, vhodné aj pre plynové kotly.
- ATMOS: Ponúka odťahové ventilátory pre kotly na tuhé palivá, napríklad typ UCJ4C52.
- Leaf Ventilation: Výrobca univerzálneho potrubného ventilátora Axial 1.
- VENTS: Ponúka priemyselné kruhové a štvorcové odsávacie ventilátory (napr. OVK1 250, OV1 250).
- WPA a NWS od poľských výrobcov MplusM a Nowosolar, ktoré sú žiadané pre svoju kvalitu a spoľahlivosť.
Pri výbere je dôležité venovať pozornosť aj špeciálnemu príslušenstvu, ako sú spojovacie prvky, ochrana proti prehriatiu a poveternostným vplyvom, ktoré uľahčujú inštaláciu a predlžujú životnosť systému.
V prípade potreby výmeny ložiska ventilátora, ako napríklad pri kotle Atmos DS25S, je možné ložisko dodať (objednávkový kód S0142), avšak jeho výmena nemusí byť jednoduchá a nie je určená pre bežných používateľov.
