Vodné chladenie AIO (All-In-One) predstavuje moderný typ chladiaceho systému pre procesory, ktorý funguje na princípe uzavretého okruhu s cirkulujúcou kvapalinou. Tento typ chladenia prináša oproti tradičným vzduchovým chladičom celý rad výhod, medzi ktoré patria najmä nižšie prevádzkové teploty komponentov, tichšia prevádzka a často aj jednoduchšia inštalácia.

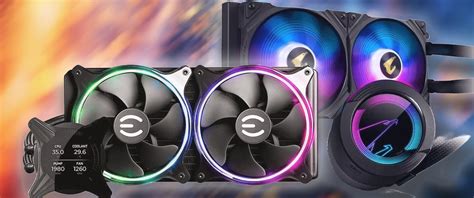

Základná štruktúra vodného chladenia AIO pozostáva z troch kľúčových komponentov:
- Vodný blok: Táto časť sa priamo pripevňuje na procesor a preberá z neho teplo.
- Radiátor: Umiestňuje sa do skrine počítača a slúži na odvod tepla z kvapaliny do okolitého vzduchu.
- Ventilátory: Zabezpečujú prúdenie vzduchu cez rebrá radiátora, čím podporujú efektívne chladenie kvapaliny.
Princíp fungovania vodného chladenia
Priame vodné chladenie je čoraz častejšie využívané v moderných počítačových zostavách. Jeho popularita rastie najmä v spojení s pretaktovaním (overclockingom), ktoré výrazne zvyšuje nároky na chladiaci výkon jednotlivých komponentov. Vodné chladenie v tomto ohľade exceluje a ponúka diametrálne odlišný, oveľa vyšší chladiaci výkon v porovnaní s inými typmi chladenia, ako je napríklad chladenie vzduchom. To umožňuje dosiahnuť lepšie výsledky pri pretaktovaní komponentov.
Bežný proces fungovania vodného chladenia je nasledovný:
- Odvod tepla z komponentov: Vodné bloky priamo na komponentoch (napr. procesore) odoberajú generované teplo a odovzdávajú ho cirkulujúcej kvapaline.
- Cirkulácia kvapaliny: Vodná pumpa v okruhu poháňa ohriatu kvapalinu smerom k radiátoru.
- Ochladenie kvapaliny: V radiátore sa kvapalina ochladí vďaka prúdeniu vzduchu cez jeho rebrá, ktoré zabezpečujú ventilátory.
- Návrat kvapaliny: Ochladená kvapalina následne putuje do expanznej nádoby a potom opäť k vodným blokom, čím sa proces neustále opakuje.
Typy vodného chladenia a ich komponenty
Na trhu existujú dva základné typy vodného chladenia: samostatné komponenty, z ktorých si používateľ skladá vlastný okruh, a hotové "all-in-one" (AIO) riešenia. AIO systémy predstavujú jednoduchšiu alternatívu pre používateľov, ktorí nechcú riešiť detaily skladania vlastného okruhu.
Vodné bloky
Vodné bloky sú zodpovedné za efektívny odvod stratového tepla z procesora a iných tepelne náročných komponentov. Pri výbere materiálu je potrebné byť obozretný. Všeobecne sa neodporúčajú bloky alebo radiátory vyrobené výlučne z hliníka, pokiaľ celý vodný okruh nie je z tohto materiálu a neobsahuje žiadne medené súčasti. Kombinácia rôznych kovov môže viesť k elektrochemickej korózii.
Medzi kvalitné bloky na CPU s výborným pomerom ceny a výkonu patria napríklad EK Water Blocks EK-Supremacy MX, ktoré sa vyznačujú medenou základňou a rôznymi materiálmi hornej časti v závislosti od konkrétnej verzie. Medzi špičkové vodné bloky na CPU patria modely ako Watercool Heatkiller IV, EK Water Blocks EK-Supremacy EVO, Aqua Computer Kryos XT HighFlow a Koolance CPU-380.
Pri výbere blokov na grafickú kartu je dôležité rozhodnúť sa, či preferujete tzv. Full cover blok. Tento typ bloku chladí nielen samotné grafické jadro, ale aj pamäťové čipy a napájacie obvody. Full cover bloky poskytujú lepšie chladenie, sú však výrazne drahšie a ich kompatibilita je často obmedzená na konkrétny model grafickej karty.
Fitinky a závity
V Európe sa bežne stretávame s dvoma normami pre fitinky (spojky) a závity. Väčšina renomovaných výrobcov používa štandardné 1/4" závity, ktoré minimálne obmedzujú prietok vody v okruhu. Existujú aj menšie 1/8" závity, ktoré však používajú skôr ázijskí výrobcovia ako Thermaltake alebo Zalman. Pre jednoduchšiu montáž je vhodné zvoliť fitinky s prevlečnou maticou.
Hadice
Výber správnych hadíc je kľúčovým krokom pri budovaní vodného okruhu. Hadice sa vyrábajú v rôznych priemeroch, pričom prvé číslo udáva vonkajší priemer a druhé vnútorný priemer (napr. 8/6mm, 10/8mm, 11/8mm až po 19/13mm). Najlacnejšou voľbou sú klasické PVC hadice, ktoré sú však pomerne tvrdé a ich tvarovanie v skrini počítača môže byť náročné. Investícia do kvalitnejších hadíc, ako sú napríklad Tygon hadice, sa oplatí, pretože sa ľahko tvarujú a zlomia sa až pri extrémnych ohyboch. Ich nevýhodou môže byť vyššia cena a postupné strácanie priezračnosti alebo šednutie vplyvom UV žiarenia (sú určené do laboratórneho prostredia). Medzi najlepšie súčasné hadice patria modely Primochill Advanced a odolné EPDM hadice EK Water Blocks EK-Tube ZMT, ktoré neobsahujú zmäkčovadlá.
Čerpadlá (Pumpa)
Na trhu je dostupných mnoho čerpadiel od rôznych výrobcov, ktoré sa líšia výkonom a cenou. Veľmi obľúbené sú čerpadlá značky Laing, ktoré vynikajú malými rozmermi, prevádzkou na 12V, vysokou výtlačnou výškou, skvelým prietokom a odolnosťou. Čerpadlá Laing DDC je vhodné kombinovať s alternatívnymi TOPmi (vrchnákmi) v plexi alebo acetalovej verzii, ktoré zlepšujú ich prevádzkové vlastnosti a znižujú hlučnosť. Pri verzii Laing DDC Plus (18W) sa odporúča chladiť telo pumpy špeciálnym kovovým obalom.
Čerpadlá Laing D5 patria medzi najkvalitnejšie s extrémne nízkou poruchovosťou, skvelým výkonom a možnosťou plynulej regulácie otáčok priamo na tele pumpy. Na rozdiel od DDC verzií netrpia prehrievaním elektroniky. Pri kúpe Laing D5 je nutné dokúpiť TOP, bez ktorého pumpa nefunguje.
Expanzné nádoby
Expanzné nádoby sú dôležitou súčasťou vodného okruhu, slúžia na doplnenie kvapaliny a odvzdušnenie systému. Predávajú sa v rôznych prevedeniach, najčastejšie ako klasické valcové nádoby alebo ako nádoby určené do 5,25" pozícií. Existujú aj menšie mikro expanzné nádoby pre špeciálne projekty. Populárnou voľbou sú expanzné nádoby EK Water Blocks EK-RES v rôznych dĺžkach (100, 150, 250, 400 mm). Menšie nádoby sú vhodné k okruhom so slabším čerpadlom, pre silnejšie čerpadlá sa odporúčajú dlhšie nádoby pre jednoduchšie zavodňovanie. Veľkosť 250 mm je univerzálna a vhodná pre všetky typy čerpadiel.
Radiátory
Radiátory sú zodpovedné za odvod tepla z kvapaliny do okolitého vzduchu. Rozlišujeme pasívne a aktívne radiátory.
- Pasívne radiátory: Teplo sa odvádza samovoľným prúdením vzduchu. Tieto výmenníky tepla bývajú objemné a ťažké a pri vysokovýkonných PC nemusia dosahovať optimálne teploty. Sú však ideálnou voľbou pre tých, ktorí preferujú absolútne ticho. Niektoré moderné pasívne radiátory umožňujú aj dodatočnú montáž ventilátorov.
- Aktívne radiátory: Pri týchto radiátoroch sa používajú ventilátory, najčastejšie s rozmermi 120x120 mm alebo 140x140 mm. Pri relatívne nízkych otáčkach dokážu zabezpečiť dostatočné prúdenie vzduchu na efektívne ochladenie rebrovania radiátora. Na trhu sú dostupné radiátory určené pre jeden až deväť ventilátorov, pričom najbežnejšie sú tie pre jeden až tri ventilátory. Zapojením viacerých radiátorov do okruhu s výkonným čerpadlom je možné ďalej znásobiť chladiaci výkon.
Lamely radiátorov sa vyrábajú z ocele, hliníka alebo medi. Ideálnymi sú dnes produkty firmy Alphacool (verzie ST30, XT45, UT60), ktoré sa líšia hrúbkou a sú dostupné pre 120mm, 140mm alebo 180mm ventilátory.
Spomínaný 38 mm radiátor ponúka oproti bežným 27 mm radiátorom nielen lepší odvod tepla, ale dokáže pojať aj väčšie množstvo chladiacej kvapaliny, čo prispieva k stabilnejším teplotám.
Kvapaliny
Súčasťou vodného okruhu je aj samotná chladiaca kvapalina. V súčasnosti je najlepšou voľbou používať už vopred namiešané náplne. Tieto kvapaliny obsahujú okrem vysoko filtrovanej alebo destilovanej vody aj potrebné inhibítory, ktoré chránia vodný okruh pred riasami a koróziou. Náplne sa predávajú v objemoch od 1L do 5L.
Dostupné sú rôzne typy kvapalín: transparentné, farebné, nepriehľadné pastelové a špeciálne typy určené pre prezentačné alebo krátkodobé okruhy. Do niektorých predpripravených kvapalín je možné pridať farebné koncentráty pre dosiahnutie požadovaného odtieňa.
Výhody a nevýhody vodného chladenia
Počiatočná investícia do kvalitného vodného chladenia môže byť vyššia v porovnaní so vzduchovým chladením. Táto investícia sa však vracia v podobe neporovnateľného ticha a obrovského chladiaceho potenciálu. Pri výbere komponentov je vhodné poradiť sa s odborníkmi, ktorí vám pomôžu zostaviť optimálny systém pre vaše potreby.
