Rovnomerné rozloženie tepla v dome s autonómnym vykurovacím systémom je kľúčové a je do značnej miery určené modelom použitého čerpacieho zariadenia. Obehové čerpadlo je dôležitým prvkom moderných systémov kúrenia, zabezpečujúce nútený pohyb teplého média potrubím a radiátormi. Správna inštalácia obehového čerpadla vedie k optimalizácii vykurovacieho výkonu a minimalizuje riziko poškodenia vykurovacej sústavy. Tento článok sa zameriava na správne pripojenie obehového čerpadla k sieti, ako aj na schémy zapojenia a spôsoby pripojenia zariadenia k elektrine.
Význam obehového čerpadla a jeho výhody
Len pred niekoľkými desaťročiami boli v súkromnom sektore domy vybavené gravitačným vykurovaním, kde sa ako zdroj tepla používala piecka na drevo alebo plynový kotol. Pre veľké obehové zariadenia zostala iba jedna oblasť použitia - centralizované vykurovacie siete. Dnes výrobcovia vykurovacích zariadení ponúkajú menšie jednotky, ktoré prinášajú významné výhody:
- Rýchlosť pohybu chladiacej kvapaliny: Zvýšila sa, čo znamená, že teplo generované kotlom rýchlo vstupuje do radiátorov a proces zatepľovania priestorov sa výrazne urýchlil.
- Vyššia kapacita potrubia: Čím vyššia je rýchlosť pohybu, tým vyššia je kapacita potrubia. To znamená, že pomocou potrubia s menším priemerom možno do miestností dodávať rovnaký objem tepla.
- Flexibilita pri návrhu systémov: Schémy ohrevu vody prešli významnými zmenami. Diaľnica môže byť položená s najmenším sklonom. Tiež zložitosť a dĺžka linky môže byť akákoľvek. Základným pravidlom je racionálny výber tepelného čerpadla na základe požadovaného výkonu.
- Rozšírené možnosti vykurovania: Pomocou cirkulačného zariadenia pre domácnosť bolo možné organizovať vyhrievané podlahy v dome, ako aj účinný vykurovací systém uzavretého typu.
- Estetika a priestorová úspora: Bolo možné skryť celú komunikačnú linku vykurovania prechádzajúcu miestnosťami, čo nie vždy ladí s dizajnom miestnosti. Možnosti kladenia rúr za zavesené stropy, do stien alebo pod podlahové krytiny sú celkom bežné.
- Úspora nákladov: Obehové čerpadlo môže ušetriť až 30% na vykurovaní súkromných domov a chát. Táto úspora spočíva v tom, že chladivo rýchlo prechádza potrubím, v dôsledku čoho voda tak rýchlo nevychladne, a preto nie je potrebné ju silno zahrievať.
Nevýhody a ich riešenia
Medzi nevýhody čerpacích systémov patrí závislosť prevádzky od dodávky elektrickej energie a jej spotreby čerpacou aparatúrou počas vykurovacej sezóny. Ak je oblasť často zbavená napájania, je vhodné nainštalovať zariadenie na zabezpečenie nepretržitého napájania (UPS). Popredná spoločnosť Grundfos uviedla na trh inovatívne modely obehových čerpadiel Alpfa2, ktoré sú schopné meniť výkon na základe potrieb vykurovacieho systému, čo umožňuje úsporu spotreby elektrickej energie.
Umiestnenie obehového čerpadla v systéme
Pre správnu funkciu obehového čerpadla je dôležité jeho samotné umiestnenie v rámci vykurovacej sústavy. Existujú v zásade dva spôsoby jeho umiestnenia - buď na tzv. spätné potrubie, ktorým cirkuluje studená voda do kotla, alebo na prívodné potrubie, ktorým cirkuluje už horúca voda z kotla.
Obehové čerpadlo by malo byť inštalované v oblasti bezprostredne za generátorom tepla, ale pred prvou odbočkou. Na zvolenom potrubí nezáleží, môže to byť buď prívodné alebo spätné potrubie. Pre údržbu a kontrolu fungovania zariadenia je potrebné nainštalovať uzatváracie ventily pred aj za čerpadlom. Akýkoľvek prvok vykurovacieho systému je tak možné odstrániť bez úplnej demontáže vedenia. Pred čerpadlom musí byť umiestnený aj filter, ktorý zachytáva prípadné nečistoty a bráni zanášaniu čerpadla.
Moderné čerpadlá a teplotná odolnosť
V minulosti sa odporúčalo obehové čerpadlá umiestňovať výhradne na potrubie so studenou vodou kvôli možnému poškodeniu teplom. Avšak moderné modely vykurovacích telies pre domácnosť, vyrobené z kvalitných materiálov, odolávajú teplotám maximálne 100 °C. Väčšina systémov nie je určená na vyššie zahrievanie chladiacej kvapaliny a teplota v osobnej vykurovacej sieti zriedka dosahuje aj 70 °C.
Špecifiká pre kotly na tuhé palivá
Výnimkou môžu byť lacné kotly na tuhé palivá s typom priameho spaľovania, ktorých zariadenie neposkytuje automatizáciu, takže v okamihu prehriatia sa chladiaca kvapalina môže začať vrieť. Inštalácia elektrického čerpadla v prívodnom potrubí pri takýchto kotloch môže viesť k problémom, ak sa začne plniť horúcou vodou a parou.
V dôsledku pôsobenia plynov na obežné koleso čerpacieho zariadenia klesá účinnosť jednotky, znižuje sa koeficient rýchlosti cirkulácie chladiacej kvapaliny a zvyšuje sa prehrievanie mechanizmu. Veľké množstvo pary vstupujúcej do obežného kolesa môže úplne zastaviť pohyb teplej vody a vytvoriť núdzovú situáciu, potenciálne s výbuchom. Preto je nepraktické a dokonca nebezpečné inštalovať obehové zariadenie na prívodnom potrubí pri lacných kotloch na tuhé palivá.
Čerpadlá pre generátory tepla na tuhé palivá sa najlepšie inštalujú do spätného potrubia. Táto požiadavka sa však nevzťahuje na automatizované systémy. Pri inštalácii cirkulačného mechanizmu na vratnú vetvu sa doba, počas ktorej para vstupuje do zariadenia, zvyšuje až na 30 minút, čo poskytuje dostatok času na odstránenie dodávky tepla.

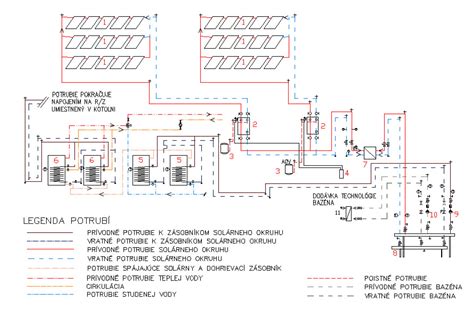

Inštalácia čerpadiel vo viacokruhových systémoch
Ak je vykurovací systém rozdelený do dvoch samostatných vedení, napríklad pre vykurovanie pravej a ľavej strany chaty alebo viacerých poschodí, je praktickejšie inštalovať samostatné čerpadlo pre každú z vetiev. To umožňuje nastavenie požadovaného prevádzkového režimu a úsporu energie, najmä na vyšších poschodiach, kde teplo prirodzene stúpa.
Potrebný počet obehových čerpadiel sa určuje podľa dĺžky potrubia. Spravidla stačí jedno čerpadlo na potrubie v celkovej dĺžke 80 m. Ak máte dlhšie potrubie (nad 80 metrov) alebo podlahové kúrenie, odporúča sa inštalácia viacerých obehových čerpadiel. Ak máte viac kotlov, je nutné na každý mať minimálne jedno čerpadlo.
Pre okruh s tepelným akumulátorom je tiež potrebné inštalovať dodatočné obehové čerpadlo. V tomto prípade sa hlavná linka skladá z dvoch okruhov - vykurovacieho a kotlového. Vyrovnávacia nádrž rozdeľuje systém na dva okruhy, aj keď v praxi ich môže byť viac. Ak inštalujete viac čerpadiel na jeden kotol, je vhodné zapojiť aj tzv. anuloid, ktorý vyrovná tlak v kotli.
Podlahové kúrenie
Ak plánujete v dome inštalovať vyhrievané podlahy, je vhodné inštalovať dve obehové čerpadlá. V komplexe je čerpacia a miešacia jednotka zodpovedná za prípravu chladiacej kvapaliny, teda udržiavanie teploty na 30-40 °C. Aby výkon hlavného čerpacieho zariadenia postačoval na prekonanie miestneho hydraulického odporu obrysov podlahy, dĺžka vedenia by nemala byť väčšia ako 50 m. V opačnom prípade bude vykurovanie podláh nerovnomerné.
V niektorých prípadoch sa inštalácia čerpacích jednotiek vôbec nevyžaduje. Mnohé modely nástenných elektrických a plynových generátorov už majú zabudované cirkulačné zariadenia.
Špecifiká pre kotly na tuhé palivá v kombinácii s uzavretým systémom
Kotly na tuhé palivo, po istom období, keď ustúpili do úzadia, sa ukazujú ako stále pomerne populárne. Veľká časť ľudí, ktorí modernizujú svoj systém ústredného kúrenia na efektívnejší uzavretý systém (napr. s tepelným čerpadlom alebo plynovým kúrením), však často zvažuje ponechanie kotla na tuhé palivo ako záložného zdroja tepla.
Otvorený vs. Uzavretý okruh
Problémom býva odporúčanie, aby kotol na tuhé palivo pracoval v otvorenom okruhu ústredného kúrenia.
- Otvorený okruh: Je taký systém ústredného kúrenia, aký bol kedysi štandardom. Voda, ktorá cirkuluje v potrubiach, má kontakt s prívodom vzduchu cez expanznú nádobu, ktorá sa nachádza v najvyššom bode systému (zvyčajne povala, podkrovie). Prívod vzduchu znamená väčšiu náchylnosť na tvorbu vodného kameňa. Avšak otvorené okruhy sú bezpečnejšie pre zdroje tepla s veľkou zotrvačnosťou, ako sú kotly na uhlie, drevo, kotly na tuhé palivo a krby s vodným plášťom.
- Uzavretý okruh: Niekedy nazývaný tlakový, nemá kontakt so vzduchom a nemá otvorenú expanznú nádobu. Z tohto dôvodu je „zdravší“, pretože procesy tvorby vodného kameňa v inštalácii sú minimalizované. V nej môžu pracovať moderné zdroje tepla, ako sú kondenzačné kotly alebo tepelné čerpadlá. Uzavretá tlaková inštalácia by však nemala obsluhovať kotly na tuhé palivo - mohli by sa prehriať, spôsobiť nebezpečný nárast tlaku a poškodiť systém.
Kotol na tuhé palivo by mal vzhľadom na svoju špecifickosť zostať v otvorenom systéme, ktorý obsahuje expanznú nádobu. Montáž do uzavretého tlakového systému je dokonca právne zakázaná, pokiaľ výrobca kotla výslovne neuviedol iné možnosti. Právne predpisy upravujúce túto otázku na Slovensku síce umožňujú takúto možnosť, avšak tá je podmienená inštaláciou dodatočných zabezpečení.
Prepojenie kotla na tuhé palivo s uzavretým systémom

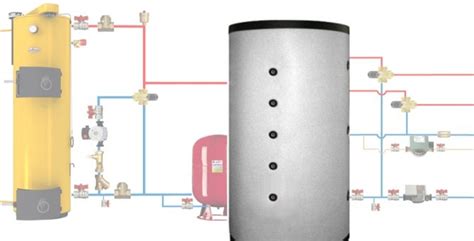

Ak máme v dome uzavretý systém, v ktorom pracujú radiátory alebo podlahové kúrenie, a zároveň chceme ponechať kotol na tuhé palivo ako záložný zdroj tepla, je potrebné vytvoriť kratší otvorený systém, v ktorom bude možné kotol nainštalovať. Tento otvorený systém musí byť spojený s uzavretou inštaláciou tak, aby umožňoval prenos tepla z kotla na radiátory alebo podlahové kúrenie.
Na prepojenie týchto dvoch systémov sa používa doskový výmenník tepla. Je to malé zariadenie, ktoré pozostáva z balíka tvrdospájkovaných oceľových dosiek a má dva prietokové kanály. Jeden kanál je priamo pripojený k otvorenému okruhu kotla na tuhé palivo a druhý je pripojený k odbernej inštalácii - uzavretej, tlakovej.
Pripojenie kotla na tuhé palivo k uzavretému systému pomocou výmenníka tepla nie je zložité, ale musí byť dôkladne naplánované. Podmienkou správnej funkcie takéhoto systému je správne zvolený výmenník tepla pre kotol na tuhé palivo. Častou chybou je výber výmenníka tepla s takým výkonom (vyjadreným v kW), aký má výkon kotla. Odporúča sa dodržiavať prepočet - napríklad 0,3 m² plochy dosiek výmenníka tepla na 10 kW výkonu kotla na tuhé palivo (pre výmenníky Nordic Tec, pre iné značky sa môže líšiť).
Zjednodušená schéma inštalácie zahŕňa: 1. Kotol na tuhé palivo, 3. Obehové čerpadlo, 6. Expanzná nádoba, 4. Doskový výmenník tepla.
Pravidlá inštalácie obehového čerpadla
Na vykonávanie svojich funkcií musí byť obehové zariadenie pre domácnosť, bez ohľadu na výrobcu, inštalované správne na potrubí alebo uzatváracích a regulačných ventiloch. Upevnenie sa vykonáva pomocou spojovacích matíc, čo umožňuje v prípade potreby demontáž (kvôli kontrole alebo oprave).
Základné pravidlá inštalácie:
- Umiestnenie: Zariadenie je dovolené inštalovať na akúkoľvek časť potrubia. Potrubie môže byť umiestnené horizontálne, vertikálne alebo šikmo. Os rotora však musí byť vo vodorovnej polohe. Inštalácia „hlavou nadol“ alebo naopak nahor nie je možná. Vertikálne umiestnenie zariadenia znižuje jeho výkon až o 30%.
- Orientácia elektrickej skrinky: Venujte veľkú pozornosť umiestneniu plastovej krabice, kde sú umiestnené kontakty napájacieho zdroja - budú na vrchu tela. V opačnom prípade môžu byť v prípade núdze zaplavené vodou. Aby ste to dosiahli, musíte odskrutkovať upevňovacie skrutky na plášti a otočiť ho v požadovanom smere.
- Smer prúdenia: Sledujte smer prúdenia. Je to označené šípkou na tele zariadenia.
- Podpora: Čerpadlo celou svojou hmotnosťou tlačí na telo guľových ventilov umiestnených v blízkosti. Kvalitné diely sú vybavené silným telom, ktoré počas prevádzky nepraskne od každodenného namáhania.
- Odovzdušnenie: Pred uvedením do prevádzky je nutné niektoré čerpadlá odvzdušniť a nastaviť požadovaný režim, resp. výkon. Neodvzdušnené čerpadlá sú hlučné a môžu sa trvalo poškodiť.
Elektrické pripojenie obehového čerpadla
Obehové čerpadlo je štandardne napájané elektrickým napätím 230 V. Okrem samotného motora čerpadla je v závislosti od konkrétneho modelu nutné pripojiť aj riadiacu jednotku a tepelné čidlá. Obehové čerpadlo je pomerne komplikované elektronické zariadenie, a preto jeho inštaláciu do elektrickej siete by mala vykonávať osoba oprávnená podľa vyhlášky 50/1998 Z.z.
Možnosti pripojenia k zdroju napájania:
Zapojenie je štandardné. Odporúča sa inštalovať samostatné napájacie vedenie s prepäťovou ochranou. Na pripojenie je potrebné pripraviť 3 vodiče - fázový, neutrálny a uzemňovací.
- Pripojenie cez zásuvku a zástrčku: Táto metóda poskytuje inštaláciu elektrickej zásuvky v tesnej blízkosti miesta, kde je namontované obehové čerpadlo. V takom prípade môžete spotrebič jednoducho zapojiť do elektrickej zásuvky. Je dôležité venovať pozornosť prierezu vodičov kábla (1,5 mm² až 2,5 mm², medené prameňové vodiče) a správnemu zapojeniu uzemňovacieho vodiča (PE). Pokyny dodávané s výrobkom zakazujú jeho používanie bez ochrannej zeminy.

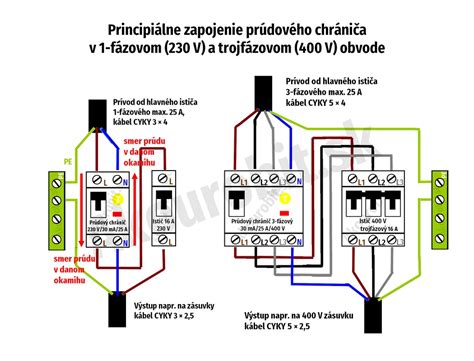

- Pevné pripojenie s diferenciálnym strojom (ističom zvyškového prúdu): Požiadavky na prierez vodičov sú rovnaké. Kábel pre túto inštaláciu možno použiť ako flexibilný, tak aj neohebný, medené značky VVG alebo hliník AVVG. V tomto uskutočnení je použitý istič zvyškového prúdu (diferenciálny automat). Namiesto toho môžete použiť obvyklý jednopólový istič, cez ktorý prechádzate iba fázový vodič. Ak je stroj inštalovaný v paneli s PE zbernicou, musí byť kábel z čerpadla k stroju trojžilový. Ak takáto zbernica neexistuje, PE terminál by mal byť pripojený k uzemňovaciemu zariadeniu. Táto metóda zabezpečuje vysoký stupeň bezpečnosti.

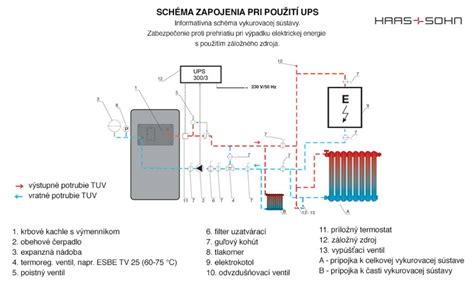

- Pripojenie k UPS (neprerušiteľný zdroj napájania): Je to najvýhodnejšie a zabezpečuje nezávislosť fungovania vykurovacieho systému od výpadkov energie. Výkon UPS by sa mal zvoliť na základe výkonu motora čerpadla. Kapacita batérie je určená odhadovaným časom autonómneho napájania obehového čerpadla. Pri potrebe dodávky elektriny je k nim pripojený aj generátor tepla.
- Napájanie z automatizácie kotla: Ak zvolíte spôsob pripojenia čerpadla k ovládaciemu panelu kotla alebo automatizácii, budete potrebovať dobré znalosti systému napájania alebo pomoc odborníka.
- S termostatickou reguláciou: Na automatizáciu procesu zastavenia cirkulácie chladiacej kvapaliny pri ochladzovaní na určitú teplotu sa na pripojenie čerpadla a termostatu používa elektrický obvod. Termostat je namontovaný v prívodnom potrubí, na kovovej časti potrubia, aby v správnom čase vypol cirkulačný proces. Inštalácia na plastovom potrubí bude mať za následok nesprávnu prevádzku zariadenia kvôli zlej tepelnej vodivosti polymérov.
