Príložný termostat je špecializované zariadenie určené na reguláciu prevádzky obehových čerpadiel vo vykurovacích systémoch. Jeho hlavnou funkciou je zabezpečiť optimálnu cirkuláciu vody v systéme na základe merania teploty v konkrétnom bode, čím prispieva k efektívnejšiemu a úspornejšiemu vykurovaniu.
Princíp fungovania a použitie
Na rozdiel od izbových termostatov, ktoré merajú teplotu vzduchu v miestnosti a riadia celkový chod vykurovania, príložný termostat sa zameriava na konkrétne miesto v systéme. Najčastejšie sa pripevňuje priamo na potrubie kotla, radiátora alebo inej časti vykurovacieho systému a sníma teplotu jeho povrchu alebo prietokovej vody.
Termostatom možno ovládať obehové čerpadlo, aby voda vo vykurovacom systéme cirkulovala pri požadovanej teplote. Je to praktické príslušenstvo, ktoré vám pomôže nastaviť ideálnu teplotu vody v potrubí vykurovacieho systému. Tento typ termostatu môžete napríklad použiť ako termostat na kotol - pripevňuje sa priamo na potrubie kotla alebo radiátora a sníma teplotu jeho povrchu.
Príložný termostat je ideálnym pomocníkom pre každého, kto chce mať teplotu vykurovacieho systému pod kontrolou. Jeho použitie je obzvlášť relevantné v systémoch s plynovým alebo uhoľným kotlom, ktorý nie je vybavený samostatnou jednotkou na ovládanie čerpadla.
Princíp fungovania termostatu v krbe
Ak potrebujete spojazdniť cirkuláciu vody vo vykurovacom systéme, pravdepodobne riešite reguláciu obehového čerpadla termostatom. V tomto prípade zakúrite v krbe, teplota v krbovej vložke začne narastať a dosiahne vami zvolenú teplotu. Termostat vzopne obehové čerpadlo, ktoré spustí cirkuláciu vody vo vykurovacom systéme (radiátory, podlahové kúrenie a podobne). Potom, čo v krbe oheň dohorí, teplota vody začne klesať. Ak klesne na vami nastavenú hranicu, termostat vypne obehové čerpadlo.
Kľúčové vlastnosti a parametre
Príložné termostaty sa líšia svojimi technickými parametrami a funkciami. Pri výbere je dôležité zohľadniť:
- Rozsah riadenia teploty: Typicky sa pohybuje od 0 do 90 °C, čo pokrýva bežné prevádzkové teploty vykurovacích systémov.
- Hysteréza: Je to rozdiel teplôt, pri ktorom sa termostat prepína medzi stavmi zapnuté/vypnuté. Bežná hodnota je 5 °C.
- Maximálny prúd: Udáva maximálne zaťaženie, ktoré môže termostat spínať (napr. 5A striedavý).
- Napájacie napätie: Väčšina termostatov pracuje na sieťové napätie 230V striedavé.
- Dĺžka príložného čidla: Štandardne býva 1,5 metra, ale je možné získať aj dlhšie snímače.
Špeciálne funkcie
Niektoré modely príložných termostatov ponúkajú dodatočné funkcie:
- Funkcia Antistop: Chráni čerpadlo pred zatuhnutím alebo zanesením počas nečinnosti (napr. mimo vykurovacej sezóny). Vstavaný procesor pravidelne spúšťa čerpadlo na krátky čas, aby sa udržalo v prevádzkyschopnom stave. Pre túto funkciu je potrebné, aby bol prístroj počas neprevádzkovej sezóny zapnutý.
- Dve LED diódy: Indikujú stav prístroja. Zelená LED dióda signalizuje automatický režim (zapínanie/vypínanie čerpadla podľa teploty), zatiaľ čo súčasne svietiaca zelená a červená LED dióda indikujú nezávislý režim, kedy čerpadlo beží nepretržite.
Upozornenie: Príložné čidlo nie je určené na ponorenie do kvapalín ani na pripojenie k odvodu spalín.
Praktické zapojenie obehového čerpadla k termostatu

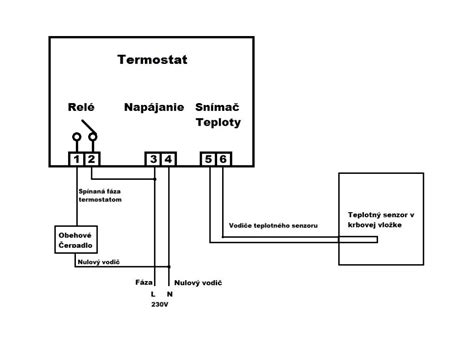

Schéma ukazuje správne pripojenie obehového čerpadla na relé termostatu. Obehové čerpadlo môžete zapojiť priamo na termostat, ktorý bude spínať prívodnú fázu. Nulový vodič zapojíte priamo do siete v domácnosti. Ak chcete spínať iné napätie alebo vyšší výkon ako 2000 wattov, treba použiť stykač, t.j. termostat bude spínať stykač a ten následne záťaž.
Umiestnenie teplotného snímača
Teplotný snímač zvládne snímať teplotu -50°C do 110°C (záleží na verzii termostatu, ktorú si vyberiete). Umiestniť termostat je najlepšie tak, aby reagoval rýchlo na narastajúcu teplotu v krbe, napríklad dobré miesto je teplotný výmenník, časť komína. Predpokladaná teplota nesmie prekročiť 110°C, preto je vhodné senzor dať do výmenníka alebo pri ňom, nie priamo do ohňa. Dĺžku kábla snímača môžete predĺžiť, napríklad, ak je krb v obývačke a obehové čerpadlo v pivnici, čidlo termostatu môžete predĺžiť. Odchýlka v meraní teploty sa dá dokalibrovať.
Nastavenie termostatu
Termostat potrebujete nastaviť pre ohrievanie. V tomto postupe sa budeme venovať termostatu V10.1, princíp je platný aj pre ostatné termostaty:
- Nastavte cieľovú teplotu (kedy termostat spustí obehové čerpadlo na krbe), stlačte tlačidlo SET a šípkami nastavte teplotu cca 75 °C.
- Nastavte mód fungovania termostatu na ohrev, t.j. stlačte tlačidlo SET po dobu 2-3 sekúnd a položku HC nastavte na H (H-ohrev, C-chladenie).
- Položky HS a LS preskočte.
- CA-Kalibrácia: posun teplotu po +/- 0.1 °C krokoch, vhodné pre doladenie presnosti, ak ste predlžovali teplotný senzor do krbu.
- d - Hysterézia: je opätovné vypnutie. Napríklad, ak nastavíte 10 °C a teplota snímaná senzorom v krbe klesne na 65 °C, tak termostat vypne obehové čerpadlo. (Potom, keď teplota sa zvýši na 75 °C znovu ho pustí).
OpenTherm technológia
Základy parných vykurovacích systémov HVAC
OpenTherm je názov pre formu obojsmernej komunikácie medzi modulom kotla a termostatom. Termostat prijíma potrebné informácie, ktoré následne spracuje a odovzdá späť do kotla, ktorý reguluje teplotu vody na čo najefektívnejšiu úroveň. Vďaka informáciám získaným z termostatu OpenTherm sa moduluje výkon kotla, ktorý priebežne pridáva a uberá výkon podľa požadovaných a nameraných hodnôt. Výhodou je, že výkon kotla sa reguluje nielen podľa teploty v miestnosti, ale aj podľa teploty vody v systéme a ďalších veličín. Na rozdiel od toho bežný termostat ON/OFF spína kotol na 100 % výkonu alebo 0 % výkonu. OpenTherm tak zvyšuje účinnosť vykurovacieho systému, znižuje náklady (účty za energiu) a zvyšuje životnosť kotla.
Termostat OpenTherm dokáže regulovať akýkoľvek kotol OpenTherm. Ak váš kotol nepodporuje technológiu OpenTherm alebo ju nechcete používať, môžete pripojiť termostat bez týchto kontaktov a jeho funkčnosť bude rovnaká ako pri termostate bez Opentherm. Pre väčšinu kotlov je rozhodujúca odporová záťaž. Odporová záťaž je taká, pri ktorej nedochádza k fázovému posunu medzi prúdom a napätím, typicky odporové tepelné spotrebiče. Indukčná záťaž je taká, pri ktorej dochádza k fázovému posunu medzi prúdom a napätím, kde je oneskorenie prúdu za napätím. Indukčné záťaže sú napr. elektromotory, transformátory atď. Každý termostat má uvedené maximálne hodnoty spínanej záťaže (odporovej/induktívnej), závisí to od toho, čo chce zákazník, aby termostat spínal, a od hodnôt spínaných zariadení.
Použitie v rôznych vykurovacích systémoch
Príložné termostaty sú univerzálnym riešením pre rôzne typy kotlov a vykurovacích systémov:
- Systémy s plynovým alebo uhoľným kotlom: Zabezpečujú cirkuláciu vody, keď kotol nie je vybavený vlastnou riadiacou jednotkou čerpadla.
- Systémy s kotlom na ohrev vody: Pri tomto použití je dôležité nastaviť teplotu na prístroji nižšiu, než je teplota snímaná tepelným čidlom.
- Ochrana kotlového okruhu: Zamedzuje zrážaniu vody na povrchu kotla pri ohreve (tzv. "potenie kotla"). Teplota nastavená na termostate by mala byť vyššia ako teplota rosného bodu v miestnosti.
- Nahrievanie zásobníka alebo akumulačnej nádoby: Umožňuje efektívne riadenie procesu ohrevu.
Príklady konkrétnych produktov a ich vlastnosti
Na trhu je dostupných viacero typov príložných termostatov, ktoré sa líšia svojimi funkciami a konštrukčným vyhotovením:
Mechanické termostaty
- Salus AT10F: Mechanický príložný termostat s externým kapilárovým čidlom. Je vhodný pre nastavenie teploty v rozsahu 30 - 90 °C a obsahuje poistku proti nežiaducemu nastaveniu.
- Salus AT10: Jednoduchý mechanický príložný termostat, vhodný na ovládanie obehového čerpadla.
Elektronické a digitálne termostaty
- Termostat TC 1100A: Elektronický termostat s príložným čidlom a funkciou Antistop. Rozsah riadenia teploty je 0-90 °C, hysteréza 5 °C.
- Computherm WPR-100 GD / GE: Digitálne príložné termostaty, ktoré sa montujú na potrubie a zisťujú teplotu média bez nutnosti zásahu do potrubia.
- Siemens RAK-TW.1200B-H: Príložný obmedzovací termostat určený pre vykurovanie a VZT.
Pri výbere je často kladený dôraz na jednoduchosť inštalácie a intuitívne ovládanie. Niektoré termostaty sú napájané batériami, iné zo siete.
Na sklade sú k dispozícii aj ďalšie typy termostatov, ako napríklad:
- TWINLED Nastaviteľný termostat s časovačom V10.1 230V 2x10A -50℃+120℃ Pracovný rozsah termostatu: :-55°C-120°C. Termostat a časovač fungujú nezávisle, má pamäť pre uloženie nastavení užívateľom. Vhodný na ohrievanie aj chladenie.
- 3v1 DK Robot Termostat hygrostat s časovačom 230V.
- Analógový termostat na chladenie s NO kontaktom.
- Analógový termostat na ohrievanie s NC kontaktom.
- 2V1 Kombinovaný termostat - hygrostat s aktívnym senzorom 230V.
Riešenie špecifických problémov
Príložné termostaty môžu byť súčasťou riešení pre rôzne situácie:
- Regulácia vykurovania v podkroví: Pri problémoch s vyregulovaním teploty v rôznych častiach domu (napr. prízemie a podkrovie) sa môžu použiť dva nezávislé bezdrôtové termostaty.
- Ovládanie trojcestného ventilu: Existujú regulátory určené na riadenie trojcestných ventilov v spojení s izbovým termostatom, ktoré neumožňujú zmiešavanie vody, ale len jej uzatváranie/otváranie.
- Kontrola teploty kotla na pevné palivo: Pre monitorovanie teploty kotla, bojlera a dymovej rúry je možné použiť viacero čidiel, prípadne bezdrôtové systémy s displejom.
