Princíp fungovania a diagnostika NTC snímača kotla Protherm

Pre mnohých obyvateľov je skôr či neskôr potrebné kúpiť kúrenie. Dnes, v obchodoch domácich spotrebičov môžete nájsť obrovské množstvo rôznych typov a modelov od rôznych výrobcov - domácich i zahraničných. Plynové ohrievače môžu byť jednookruhové alebo dvojokruhové, s otvorenou spaľovacou komorou alebo s uzavretým, namontovaným alebo vonkajším.

Vhodný kotol nájdete v súlade s požiadavkami a preferenciami. Ale jedna vec ich spája - plyn, na ktorom toto zariadenie pracuje. Porucha môže nielen vážne narušiť ohrievač, ale aj ohroziť ľudský život. Koniec koncov, plyn je vždy nebezpečný. Aby sa znížila pravdepodobnosť poruchy, pomôžu snímače teploty.

Dôležitosť automatizácie a snímačov v kotloch

Väčšina moderných modelov plynových ohrievačov má jednoduché a cenovo dostupné systémové nastavenia. Ale bez ohľadu na to, aké ľahké je riadiť, vyžaduje neustálu pozornosť prispôsobovaniu. Je omnoho pohodlnejšie automatizovať celý systém a netrápiť sa ním. Našťastie takmer všetky moderné kotle sú vybavené touto funkciou. Auto regulátor je však schopný pracovať správne len tak, že dostane úplné a spoľahlivé informácie o okolitých podmienkach. Túto funkciu vykonávajú špeciálne senzory. Našťastie mnohé modely ohrievačov majú možnosť pripojiť ďalšie zariadenia. Podľa ich účelu a funkcií sú senzory rozdelené do niekoľkých typov.

Typy snímačov v kotloch

• Trakčný senzor monitoruje výstup produktov spaľovania a znižuje riziko naplnenia miestnosti oxidom uhoľnatým. Spravidla sa pripája k absorbéru dymu.
• Snímač plameňa reaguje na neprítomnosť ohňa na horáku. Zariadenie je povinné túto skutočnosť čo najskôr oznámiť systému, aby zablokovalo tok plynu, čím sa zabráni jeho úniku.
• Snímač tlaku je tiež známy ako tlakový spínač. Znižuje riziko prehriatia kotla. Reaguje na pokles tlaku plynu alebo vody. Ak sú kvapky príliš veľké - pošle do systému signál na vypnutie ohrievača.
• Snímač prehriatia šetrí jednotku pred varom. Tiež má názov "tepelná poistka". Týka sa NTC snímačov.

Snímače zhromažďujú a prenášajú informácie o teplote vo vnútri a mimo kotla do automatizovaného systému. Systém má plné množstvo údajov a je schopný kontrolovať stupeň vykurovacích okruhov v kotle. Mnohí výrobcovia vykurovacích telies sami vyvíjajú a vyrábajú ďalšie zariadenia. Preto pri výbere senzora je lepšie dávať prednosť tým istým značkám, ku ktorým patrí váš kotol.

NTC snímače: princíp a funkcia

Skratka NTC znamená "negatívny teplotný koeficient". Je dôležité nielen vnútri samotného kotla, ale aj mimo neho, aby jednotka nepracovala zbytočne alebo nevykurovala príliš slabo. Ak hovoríme o vnútornom senzore prehriatia, potom sa umiestni do ohrievača, aby sa odtiaľ prenášali informácie o teplotných podmienkach do systému.

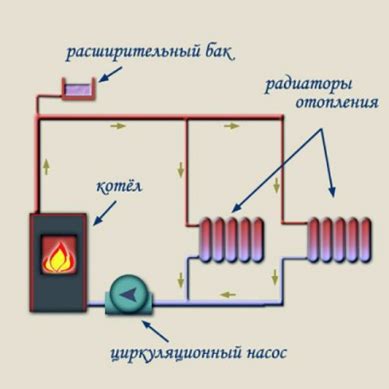

Prehriatie kotla a jeho príčiny

Prehriatie kotla je vždy nebezpečné nielen pre seba, ale aj pre iných. Môže to jednoducho zlyhať a možno explodovať. Existuje mnoho dôvodov na to, tu sú najbežnejšie:

• Vo vykurovacom okruhu sa nahromadil vzduch, mal by sa spustiť.
• Potrubie je upchaté stupnicou. Keď sa to stane, v ohrievači sa ozve tlieskanie. Mierka sa odstráni chemikáliami.
• V miestnosti, kde sa nachádza kotol, vysoká vlhkosť alebo nízka teplota vzduchu.
• Upchaté filtre. To vedie k zhoršeniu cirkulácie vo vykurovacom okruhu. Filtre je potrebné vyčistiť alebo v obzvlášť zanedbávanom prípade nahradiť novými.
• Počas dlhej doby nečinnosti sa čerpadlo upchalo, čo spôsobilo prerušenie cirkulácie.

Niektoré z týchto problémov môžete opraviť sami, ale je lepšie uchýliť sa k pomoci odborníkov. Poistka dáva elektronike príkaz vypnúť horák. Zabraňuje tiež úplnému vychladnutiu kotla.

Snímače vonkajšej teploty

Teraz sa obraciame na zariadenia, ktoré určujú vonkajšiu teplotu. Jadrom ich práce sú spravidla účinné látky, ktoré sa zužujú a rozširujú pod vplyvom životného prostredia. Alebo túto funkciu vykonávajú citlivé polovodiče. Už sme sa rozhodli, že tepelné snímače môžu slúžiť na určenie teploty samotného kotla a na určenie teploty vzduchu okolo neho. Prvá z nich je vo väčšine prípadov umiestnená vo vnútri jednotky spolu s chladiacou kvapalinou a navzájom sa veľmi nelíšia. Zariadenie na stanovenie teploty vzduchu môže byť rozdelené na poddruhy v závislosti od zvolených kritérií. Začnime tým, ako sú umiestnené.

Umiestnenie snímačov teploty

• Izbové: Sú umiestnené v priestoroch. Ich cieľom je určiť teplotný režim v budovách, ktoré sú vykurované kotlom.
• Externé: Inštalované na ulici pre určenie vonkajších klimatických podmienok. Snímač reaguje na ochladzovanie a ohrievanie a informuje ústredňu. Z tohto dôvodu sa kotol zapína len v prípade potreby, v závislosti od nastavení, ktoré si zvolil užívateľ. Umožňuje výrazne znížiť náklady na plyn.
• Nepriame: Nachádza sa tiež v areáli. Takéto modely sú pripojené k rúrkam, ktoré sú súčasťou vykurovacieho systému. Na tieto účely sa používajú držiaky, ktoré sa často dodávajú so samotným snímačom.
• Ponorné: Umiestnené vo vode, na určenom mieste vo vnútri ohrievača.

Spôsoby prenosu tepla snímačom

• Káblové: Na elektronický panel kotla sa pripája pomocou vodiča. Podľa odborníkov je tento spôsob prenosu stabilnejší a presnejší.
• Bezdrôtové: Prenos informácií prostredníctvom rádiových vĺn. Takéto senzory majú okrem detekčnej jednotky prídavnú jednotku, ktorá vysiela signály do kotla.

Charakteristiky snímačov

Senzory sú tiež rozdelené podľa svojich vnútorných charakteristík. Napríklad najjednoduchšie modely podporujú teplotný rozsah v oblasti 10-40 ° C. Takéto ukazovatele môžu byť obmedzené len v niektorých prípadoch. Najlepšou voľbou pre domácnosti sú senzory, ktorých teplotná citlivosť sa pohybuje od -10 do 70 ° C. Rozmery miestností sú pomerne malé, približne 3 cm na dĺžku a 2 cm na šírku. Rozmery diaľkových senzorov môžu byť o niečo väčšie, ale nie o veľa.

Inštalácia NTC snímača

Bezprostredne je potrebné poznamenať, že práca s plynovými zariadeniami je zodpovedná a zložitá záležitosť. Tento obchod by mal byť dôveryhodný len pre špecialistov. Mnohí obyvatelia veria, že môžu ušetriť peniaze za služby pána vlastnými rukami. Najmenšia chyba však môže narušiť celý systém, čo by znamenalo ešte väčšie náklady.

Komponenty snímača

Po prvé, definujme hlavné komponenty zariadenia. Patrí k nim samotný snímač, káblová skriňa, niekoľko svoriek na upnutie kábla a plastový kryt, v ktorom je všetko umiestnené.

Výber miesta pre inštaláciu

Pred inštaláciou musíte vybrať správne umiestnenie. To je obzvlášť dôležité, pokiaľ ide o pouličný senzor. Aby fungovala správne, nemala by byť ovplyvnená mnohými vonkajšími podmienkami.

• Zariadenie by nemalo byť vystavené priamemu slnečnému žiareniu. To platí aj pre izbové snímače, ale v miestnosti je vplyv tohto faktora oveľa nižší. Odborníci odporúčajú, aby boli termálne snímače umiestnené podľa možnosti na severných alebo severovýchodných stenách budovy.
• Úroveň vlhkosti v tomto mieste by mala byť normou. V žiadnom prípade nie je možné zariadenie inštalovať na steny pokryté plesňou.
• Senzor je určený na meranie presnej teploty vzduchu. Takže vedľa nej by nemali byť prvky, umelé zvyšovanie. Patrí medzi ne ventilácia, komín alebo dokonca dvere.
• Zvážte výšku domu.

Postup inštalácie

Povedzme, že ste si vybrali najvhodnejšie miesto, choďte priamo do inštalácie. Ak chcete prístroj pripevniť na stenu, musíte odstrániť kryt. Označte body pre montážne otvory. Senzor sa odporúča upevniť na povrch kotevnými skrutkami. Ďalej je potrebné pripojiť vodiče. Odskrutkujte špeciálnu maticu použitú na tesnenie kábla. Pripojte dva vodiče a utiahnite maticu späť. Hotovo, puzdro môžete uzavrieť plastovým krytom.

Pripojenie snímača k kotlu

Inštalácia tepelných spínačov nie je tak často potrebná, pretože väčšina moderných modelov je už vybavená. Ale tiež sa stáva, že senzor zlyhá, po ktorom musíte hľadať náhradu za to. Pri nákupe venujte pozornosť vlastnostiam prístroja. V tomto prípade nás zaujíma len teplotná úroveň, pretože nezáleží na napätí pre kotol. Mnohé plynové ohrievače majú vyhradené miesto pre senzor. Zvyčajne niekde na bradavke. Táto položka je relevantná pre typy káblových zariadení.

Nastavenie pripojenia bezdrôtových senzorov nie je ťažké, pokiaľ nie je termostat vybavený rádiovým kanálom. Ale s elektroinštaláciou môžete vždy priskrutkovať. V prvom rade kotol úplne vypnite. Na pripojenie ohrievača k vonkajšiemu senzoru použite 30-metrový kábel. Alebo kratšie, ak vzdialenosť medzi pripojeným zariadením nie je príliš veľká. Na pripojenie kotla k izbovému snímaču postačuje 5 m vodič. Hrúbka kábla by mala byť približne 2x0,5 mm. Ako pripojiť vodiče k senzoru, sme opísali v predchádzajúcom odseku. Teraz pripojíme aj druhý koniec kábla do svorkovnice kotla.

Ovládanie a nastavenie pomocou termostatu

Ovládanie a nastavovanie sa vykonáva pomocou termostatu, ktorý sa môže inštalovať napríklad v jednej z miestností. Môžu byť jednoduché a programovateľné. S prvým je všetko jasné, sú určené na nastavenie a udržanie určitej teploty v miestnosti.

Programovateľné regulátory majú pokročenejšie funkcie. Najbežnejšia možnosť takýchto zariadení - nastavenie úrovne vlhkosti v dome. Môžete tiež manuálne zvýšiť / znížiť teplotu v miestnosti alebo teplotu samotného kotla, nastaviť špecifický režim prevádzky pomocou programovania, použiť komfortný režim alebo vynulovať všetky zadané nastavenia.

Diagnostika chyby F64 u kotlov PROTHERM

Chyba F64 u kotlov PROTHERM môže byť pre majiteľov vykurovacieho systému nepríjemným prekvapením. Táto chyba indikuje problémy s elektronickou jednotkou alebo NTC (snímač teploty), ktoré môžu viesť k poruchám vykurovacieho zariadenia.

Príčiny chyby F64

• Prerušenie alebo skrat snímača teploty vykurovacej vody NTC (prívodné alebo spätné vedenie): NTC senzor slúži na riadenie teploty vody vo vykurovacom systéme. Ak je obvod snímača prerušený alebo skratovaný, regulátor kotla obdrží nesprávne dáta, čo spôsobí chybu F64.
• Vadná elektronická riadiaca doska: Poškodenie alebo opotrebovanie elektronickej dosky môže ovplyvniť správnu funkciu kotla. Možné príznaky: deformácia dosky, stopy po tepelnom náraze, roztrhané stopy, prítomnosť kondenzácie, prach, charakteristický zápach spálenej elektroniky.

Diagnostika chyby F64

1. Kontrola snímača NTC

Meranie odporu snímača NTC: Pripojte multimetr ku svorkám snímača. Porovnajte získanú hodnotu odporu s doporučenými hodnotami v dokumentácii kotla.

2. Diagnostika elektronickej riadiacej dosky

Ak je snímač NTC funkčný, pravdepodobne je problém v elektronickej doske. Odporúča sa vizuálna kontrola dosky na známky poškodenia, ako sú deformácie, stopy po tepelnom náraze, roztrhané spoje, prítomnosť kondenzácie, prachu alebo charakteristického zápachu spálenej elektroniky.

Odstraňovanie závad F64 u kotlov PROTHERM

• Výmena snímača NTC: Ak je snímač NTC poškodený, je potrebné ho vymeniť za nový.
• Oprava alebo výmena elektronickej dosky: V prípade poškodenia elektronickej dosky je nutná jej oprava alebo výmena. Táto činnosť by mala byť vykonaná kvalifikovaným servisným technikom.

Prevencia chyby F64

Na zabezpečenie bezporuchovej prevádzky a dlhej životnosti plynového zariadenia sa odporúča vykonávať pravidelné prehliadky a údržbu, a to aj po záručnej dobe. Uzatvorenie zmluvy s autorizovanou servisnou firmou je ideálnym riešením. Prehliadky by mali zahŕňať kontrolu a čistenie komponentov, ako sú horáky, výmenníky tepla, snímače, čerpadlá a elektroinštalácia.

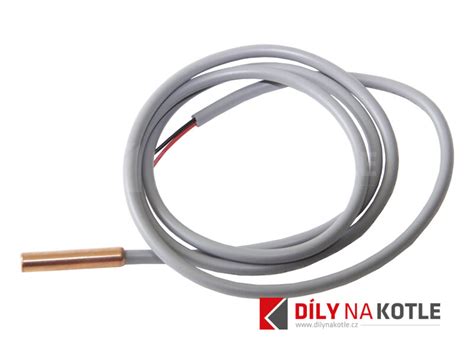

NTC snímač teploty zásobníka Protherm

Čidlo NTC Protherm (0020174087) je určené na meranie a reguláciu teploty v zásobníkoch teplej vody, čím zabezpečuje efektívne a bezpečné fungovanie kotla. Toto čidlo je kompatibilné s kotlami Protherm, ako sú RAY, Gepard Condens a Panther Condens, a je tiež využívané v reguláciách, ako je MiPro.

Tento snímač teploty má elektrický odpor 2,7 kOhm a dĺžku 3 metre, čo umožňuje presné meranie teploty. Jeho správne fungovanie je kľúčové pre udržanie optimálnej teploty vody a celkovú efektivitu vykurovacieho systému.

Vlastnosti a výhody

• Originálny kód produktu: 0020174087
• Typ produktu: NTC snímač teploty zásobníka TÚV
• Elektrický odpor: 2,7 kΩ
• Dĺžka: 3 m

Použitie

Čidlo NTC sa používa na meranie a reguláciu teploty v zásobníkoch teplej vody, čím zabezpečuje efektívne fungovanie kotla. Je určené pre kotly Protherm s možnosťou pripojenia externého zásobníka, t. j. Panther Condens, Gepard Condens, RAY.

Spoločnosť Protherm

Slovenská spoločnosť Protherm, založená v 90. rokoch, sa stala jedným z popredných výrobcov tepelných zdrojov a kotlov na Slovensku. V roku 2004 sa začlenila do koncernu Vaillant Group, čím rozšírila svoje exportné možnosti. Spoločnosť sa zameriava na úsporné a ekologické vykurovacie riešenia, vrátane solárnych systémov a tepelných čerpadiel. V roku 2019 uviedla na trh vlastné tepelné čerpadlá vzduch - voda GeniaAir a v roku 2021 novú generáciu kondenzačných kotlov s inovatívnou technológiou FlameFit.

Protherm Production: Výroba a inovácie

Spoločnosť Protherm Production je významným výrobcom vykurovacej techniky, ktorý je súčasťou medzinárodného koncernu Vaillant Group. S históriou siahajúcou do roku 1991, spoločnosť prešla od predajcu vykurovacej techniky k modernému výrobnému závodu v Skalici. Okrem výrobného závodu v Skalici patrí pod Protherm Production aj spoločnosť Vaillant Industrial Slovakia v Trenčianskych Stankovciach, zameraná na výrobu hydromodulov a rúrok.

Koncern Vaillant Group, s viac ako 140-ročnou históriou a vyše 2 000 patentmi, je európskym lídrom a priekopníkom v oblasti vykurovacích technológií. Celosvetovo prevádzkuje 10 výrobných závodov a zamestnáva viac ako 12 000 ľudí.

Sortiment a výroba Protherm Production

Protherm Production vyrába široký sortiment kotlov a zariadení na ohrev teplej vody, vrátane závesných a stacionárnych, kondenzačných aj nekondenzačných kotlov, elektrokotlov, elektrických ohrievačov TÚV a vnútorných jednotiek tepelných čerpadiel. Od roku 2000, kedy sa začala výroba v zrekonštruovaných priestoroch, sa produkcia neustále rozrastala. V súčasnosti závod v Skalici produkuje viac ako 710 000 produktov ročne, ktoré sú exportované do krajín Európy, Ázie a Afriky. Výroba v Protherm Production využíva najmodernejšie elektronické pracovné postupy. Zamestnancov počas montáže sprevádzajú LCD obrazovky s textovými a obrazovými pokynmi, čo uľahčuje proces a minimalizuje riziko chýb. Výrobné haly sú navrhnuté ako svetlé, čisté a nehlučné priestory.

Vývojové centrum Protherm Production

Súčasťou Protherm Production je jedno z najmodernejších vývojových centier v Európe. Toto centrum disponuje výkonnými pracovnými stanicami, moderným laboratóriom a špičkovou technikou. Tím vývojárov sa zameriava na inovácie súčasných kotlov, zavádzanie nových modulov a vývoj efektívnejších produktov s optimalizovaným dizajnom a zameraním na nové technológie.
