Efektívne hospodárenie s teplom v domácnosti je kľúčové pre úsporu energie a komfort. Niekedy máme prebytok tepla, inokedy systém sotva stíha pokryť potreby. Riešením tohto problému môže byť akumulačná nádrž, ktorá uchováva vyrobené teplo a odovzdáva ho späť do vykurovacieho systému v čase, keď je to potrebné. Ak takáto nádrž disponuje nerezovým výmenníkom, získavame ďalší významný benefit: možnosť oddeleného ohrevu úžitkovej vody, čo minimalizuje riziko vzniku baktérií.
Význam akumulačných nádrží s nerezovým výmenníkom
Akumulačná nádrž s nerezovým výmenníkom je ideálnym riešením nielen pre klasické vykurovacie systémy, ale aj pre moderné hybridné systémy, ktoré kombinujú rôzne zdroje tepla, ako napríklad tepelné čerpadlo a fotovoltiku. Vďaka tomu môže každý zdroj pracovať vtedy, keď je to preň najvýhodnejšie. V slnečný deň využijete solárny systém, pri zamračenej oblohe prepnete na tepelné čerpadlo alebo kotol. Systém sa tak prispôsobí vám, nie naopak, a nezáleží na počasí ani dennej dobe. Inteligentne navrhnutá nádrž reaguje pružne a poskytuje väčšiu kontrolu nad energiou, či už ju vyrábate alebo nakupujete. Ukladanie, manažovanie a využívanie tepla podľa vlastných potrieb znamená skutočnú sebestačnosť.
Predstavte si slnečný deň, kedy solárne panely vyrábajú viac tepla, než práve potrebujete. Počas večera, keď sa ochladí, môžete pustiť kúrenie a napustiť si vaňu. Kombinácia úspory, pohodlia a hygieny robí z akumulačnej nádrže s nerezovým výmenníkom riešenie pre dnešné nároky na efektívnu prevádzku domácnosti. Nie je to len ďalšie zariadenie, ale inteligentné riešenie pre efektívnejšie a pohodlnejšie hospodárenie s teplom.
Ako funguje výmenník tepla?
Výmenník tepla je zariadenie, ktoré umožňuje efektívnu výmenu tepla medzi dvoma látkami s rôznou teplotou. Jeho úlohou je prenos tepla z jedného média do druhého. Tento proces je obzvlášť užitočný v systémoch centrálneho kúrenia, kde sa teplo prenáša z kotla do vykurovacieho systému a následne do vzduchu v miestnosti. Vďaka výmenníku tepla je možné dosiahnuť optimálnu teplotu v každej miestnosti a znížiť spotrebu energie, čo sa prejavuje úsporami.
Prenos energie vo výmenníku tepla je založený na základných fyzikálnych princípoch. Hlavným princípom je, že teplo vždy prechádza od teplejšieho média k chladnejšiemu. Na to, aby došlo k prenosu tepla a k vyrovnaniu teplôt v systéme, je nutný teplotný rozdiel medzi dvoma médiami. Tekutina s vyššou teplotou odovzdáva svoje teplo tekutine s nižšou teplotou. Cieľom tohto procesu je vyrovnať teploty a udržať stabilnú teplotu v systéme výmeny tepla.
Vysvetlenie základov rúrkových výmenníkov tepla
Doskový výmenník tepla: Konštrukcia a princíp
Doskový výmenník tepla je zariadenie, ktoré umožňuje efektívnu výmenu tepla medzi kvapalinami rôznej teploty. Jeho fungovanie je založené na procesoch konvekcie a vedenia tepla. Skladá sa zo série tenkých dosiek, z ktorých každá má špeciálne navrhnutú štruktúru. Doskový výmenník je vyrobený z kvalitnej nerezovej ocele, ktorá zabezpečuje dlhú životnosť a odolnosť voči korózii.
Princíp fungovania doskového výmenníka tepla spočíva v tom, že jedna kvapalina prechádza cez kanáliky vo vnútri dosiek výmenníka, zatiaľ čo druhá kvapalina preteká po opačnej strane dosiek. Týmto spôsobom dochádza k prenosu tepla medzi kvapalinami, čo umožňuje ohrievanie alebo chladenie média v danom systéme. Doskový výmenník tepla je výkonným riešením, pretože má veľkú plochu výmeny tepla vo vzťahu k svojmu objemu, čo umožňuje dosiahnutie významných úspor energie a zvyšuje efektivitu kúrenárskeho či chladiaceho systému.
Dosková konštrukcia umožňuje ľahké prispôsobenie výmenníka konkrétnym potrebám používateľa, ako je prietok kvapalín alebo tepelné parametre. Vďaka tomu sú doskové výmenníky tepla univerzálnym riešením, ktoré nájde uplatnenie v rôznych odvetviach priemyslu, ako je chemický, potravinársky alebo energetický priemysel, a rovnako aj v kúrenárskych a chladiacich inštaláciách.
Využitie doskových výmenníkov tepla v rôznych systémoch
Doskové výmenníky tepla sú často používané na prepojenie plynových kotlov s inštaláciou ústredného kúrenia, obzvlášť v prípade kondenzačných kotlov, ktorých fungovanie je založené na využití kondenzátu vznikajúceho pri spaľovaní plynu. Sú tiež ideálnym riešením pre budovy vybavené kotlom na tuhé palivo (uhlie, pelety, drevo), kde zabezpečujú efektívnu výmenu tepla vznikajúceho pri spaľovaní, čo zaručuje bezpečnosť inštalácie a úsporu energie.
Výmenníky tepla v tepelných čerpadlách
V prípade tepelných čerpadiel sa výmenníky tepla používajú na rozdelenie hydraulického systému na dva obvody (glykolový a vodný). Toto riešenie eliminuje potrebu použitia glykolu (chrániaceho inštaláciu pred zamrznutím) v celej inštalácii a chráni tepelné čerpadlo monoblok pred zamrznutím, čím sa výrazne znižujú náklady. Takáto inštalácia pracuje efektívnejšie, pretože výmenník rozdeľuje systém na menšie sub-jednotky s lepšou rovnováhou tlaku a teplôt, čo je výhodné pre obehové čerpadlá.
Je dôležité zdôrazniť, že inštalácia tepelného čerpadla vyžaduje použitie väčšieho doskového výmenníka tepla ako v prípade klasického kotla, aby sa zabezpečila vyššia efektivita výmeny tepla.
Výmenníky tepla pre podlahové kúrenie
Doskové výmenníky tepla sú nevyhnutné na oddelenie elektrického kotla od inštalácie, umožňujúc presný prenos tepelnej energie do vody. Tieto výmenníky sú vyrobené z platní z vysokokvalitných materiálov, ktoré umožňujú efektívny transport tepla.

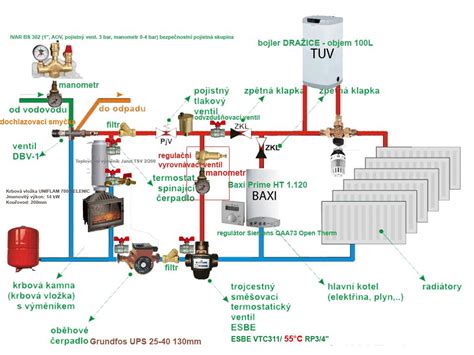

Výmenník tepla pre podlahové kúrenie je zariadenie umožňujúce prenos tepelnej energie medzi dvoma okruhmi vykurovacej inštalácie - od zdroja tepla (napr. kotol, krb, tepelné čerpadlo) bez ich priameho miešania. Najčastejšie sa používa doskový výmenník tepla, ktorý oddeľuje okruh zdroja tepla od okruhu podlahového kúrenia, pričom stále umožňuje prenos tepla.
Existuje viacero dôvodov, pre ktoré môže byť oddelenie podlahového kúrenia výmenníkom nevyhnutné:
- Starší zdroj tepla v otvorenom systéme: Nie každá inštalácia podlahového kúrenia vyžaduje výmenník. Ak je zdrojom tepla starší typ kotla (napr. uhoľný, drevený, krb) pracujúci v otvorenom systéme, ktorý nie je hermeticky uzavretý a má prístup k vzduchu cez expanznú nádobu, je potrebný výmenník. Podlahové kúrenie, ako moderný systém určený pre uzavreté systémy, nemôže pracovať v otvorenom systéme. Výmenník zabezpečí bezpečné prepojenie uzavretého okruhu podlahového kúrenia s otvoreným systémom zdroja tepla.
- Ochrana moderného zdroja tepla: V niektorých starších inštaláciách podlahového kúrenia sa používali rúrky bez antidifúznej bariéry, ktoré časom prepúšťajú kyslík zo vzduchu do vody. Použitie výmenníka tepla oddeľuje starý okruh podlahového kúrenia od moderného zdroja tepla (napr. tepelné čerpadlo, kondenzačný kotol), čím zabraňuje prenikaniu kyslíka do hlavného okruhu a predlžuje životnosť celého vykurovacieho systému.
- Rozdielne vykurovacie médiá: V prípade, že sa v podlahovom kúrení nachádza iné vykurovacie médium než v okruhu zdroja tepla (napr. zmes vody a glykolu pri tepelných čerpadlách monoblok, alebo špeciálne upravená voda pri elektrodových kotloch), je výmenník tepla jediným spôsobom, ako tieto systémy oddeliť.
Výber výmenníka tepla pre podlahové kúrenie by mal zohľadňovať:
- Výkon vykurovacieho systému
- Teplotu prívodu a spiatočky
- Prietok vody v oboch okruhoch
Často sa používa väčšia plocha výmeny tepla, pretože podlahové kúrenie pracuje pri relatívne nízkych teplotách. Výrobca Nordic Tec odporúča pre novostavby minimálne 0,30-0,35 m² plochy dosiek na 100 m² podlahového kúrenia, avšak tento prepočet je potrebné upraviť podľa zdroja tepla. Ak je kotol alebo krb predimenzovaný, musí byť predimenzovaný aj výmenník, aby dokázal prijať prebytočné teplo.
Materiály výmenníkov tepla v kotloch
Pri výbere nového kotla je dôležitou otázkou jeho životnosť, pričom výmenník tepla je jedným z najviac namáhaných dielov. Jeho úlohou je odovzdať energiu zo spaľovania paliva vykurovacej vode. Účinnosť kotla a následne spotreba paliva závisia od jeho činnosti.
Najčastejšími materiálmi, z ktorých sa výmenníky vyrábajú, sú:
- Nerezová oceľ: Zvárané konštrukcie z nerezovej ocele sú náchylné na poškodenie vo zvaroch, čo obmedzuje počet štartov kotla za hodinu, aby sa zvary neprehrievali a nepraskli.
- Zliatina hliníka s kremíkom (Al-Si): Tento materiál je ideálne tvarovateľný odlievaním do formy, čo umožňuje dosiahnutie optimálneho tvaru tepelného výmenníka. Hliník má vynikajúcu tepelnú vodivosť (až trikrát vyššiu ako oceľ) a "tepelnú pružnosť", čo znamená, že kotol môže byť odstavený z prevádzky pri maximálnom výkone bez poškodenia. Okrem toho je hliník výrazne ľahší ako oceľ.
Priemerná životnosť plynového kotla je približne 15 rokov. Životnosť výmenníka tepla zo zliatiny Al-Si, pri dodržaní prevádzkových podmienok, však môže presiahnuť 20 rokov. Napríklad kotly značky Buderus používajú výmenníky tepla zo zliatiny Al-Si, pričom ich životnosť je dlhodobo overená praxou.
Zásobníky teplej vody a ich funkcia
Zásobník teplej vody je centrálnym prvkom vykurovacieho zariadenia, ktorý zabezpečuje kontinuálne teplo na vykurovanie a teplú vodu pre kúpeľňu a kuchyňu. Jeho hlavnou funkciou je oddeliť časovo výrobu a spotrebu tepla ukladaním do zásoby na neskôr. Toto je obzvlášť dôležité pri využívaní solárnych systémov, keďže slnko nesvieti nepretržite.
Existujú rôzne typy zásobníkov:
- Zásobník pitnej vody: Vybavený výmenníkom tepla, napĺňaný zdrojom tepla (napr. plynovým kotlom). Pre zabránenie množeniu baktérií by sa mal pravidelne zohrievať na 60 °C. Pri pripojení solárneho zariadenia je vybavený druhým výmenníkom.
- Zásobník vykurovacej vody/akumulačný zásobník: Miesto, kam sa ukladá teplá vykurovacia voda z rôznych zdrojov tepla (solárny systém, tepelné čerpadlo, plynový kotol). Ponúka maximálnu flexibilitu a môže slúžiť aj na prípravu teplej pitnej vody pomocou stanice čerstvej vody (prietokový ohrievač).

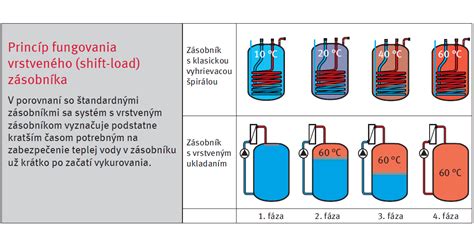

- Kombinovaný/vrstvový zásobník: Slúži na ukladanie pitnej aj vykurovacej vody. Vnútri nádrže na vykurovaciu vodu je umiestnená nádrž na pitnú vodu (hygienický zásobník) alebo akumulačný zásobník s integrovanou stanicou čerstvej vody, kde sa voda zohrieva pri pretekaní, čím sa eliminuje riziko baktérií.
Pri solárnom vykurovaní je dôležité vrstvenie vody v zásobníku: horúca voda na sprchovanie a kúpanie sa nachádza v hornej časti, zatiaľ čo v strednej a spodnej časti je voda dostatočne studená na to, aby vykurovacie zariadenie zužitkovalo slnečnú energiu. Moderné plynové alebo olejové kondenzačné kotly vyžadujú nízku teplotu spiatočky na dosiahnutie vysokej účinnosti, preto teplota vody v spodnej časti zásobníka nesmie byť príliš vysoká. Tepelné čerpadlo stráca účinnosť s každým stupňom Celzia navyše, preto je ideálna teplota vody v strednej časti zásobníka 40 až 45 °C, čo je dostatočné pre podlahové kúrenie.
Výhody a nevýhody výmenníka tepla v kotle
Výhody:
- Efektivita: Umožňuje účinný prenos tepla, čo vedie k úspore energie a zníženiu prevádzkových nákladov.
- Hygiena: Nerezové výmenníky v akumulačných nádržiach minimalizujú riziko vzniku baktérií.
- Flexibilita: Umožňuje integráciu rôznych zdrojov tepla a oddelenie hydraulických okruhov.
- Životnosť: Kvalitné materiály ako hliníková zliatina alebo nerezová oceľ zabezpečujú dlhú životnosť.
- Komfort: Zabezpečuje stabilné a dostatočné množstvo teplej vody a tepla v domácnosti.
Nevýhody:
- Cena: Kvalitné výmenníky tepla môžu predstavovať vyššiu počiatočnú investíciu.
- Údržba: Nesprávna starostlivosť a nedostatočná filtrácia môžu viesť k poškodeniu alebo zníženiu účinnosti.
- Veľkosť: Nesprávny výber veľkosti výmenníka môže obmedziť výkon systému.
