V tomto článku sa zameriavame na úpravy a nastavenia kotla Protherm KLOM s univerzálnym horákom, ktoré umožňujú optimalizáciu spaľovania a predohrev spaľovacieho vzduchu pre efektívnejšiu prevádzku.
Úpravy kotla a predohrev spaľovacieho vzduchu
Jedna z prvotných úprav spočívala v montáži pántu na vrchnú prepážku kotla, čo uľahčuje prístup k čisteniu pod ňou. V rámci experimentovania s predohrevom spaľovacieho vzduchu bol na spalinovode realizovaný výmenník. Zistilo sa, že tento výmenník je natoľko účinný, že do jednej minúty nahrial hliníkovú flexi hadicu pred ventilátorom na 50-60 stupňov Celzia. Vzhľadom na maximálnu povolenú prevádzkovú teplotu ventilátora do 40 stupňov Celzia bolo potrebné okamžite povoliť sťahovaciu pásku a odpojiť prívod z výmenníka, aby sa predišlo poškodeniu vinutia motora ventilátora.
Po presunutí ventilátora pred výmenník spalinovodu sa problém prehrievania vyriešil. Teplota predohriateho spaľovacieho vzduchu dosahuje približne 50-60 °C, s potenciálom pre ďalšie zvýšenie pri automatickej dlhodobej prevádzke. Obavy však pretrvávajú ohľadom prehrievania telesa-potrubia šneku v dôsledku prívodu predohriateho vzduchu do konštrukcie horáka, keďže maximálna povolená hodnota čidla prehorenia do zásobníka paliva na potrubí šneku je 90°C.

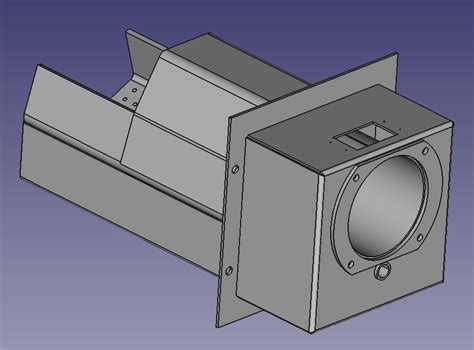

Prvé spustenie univerzálneho horáka a nastavenia
Dnes bol prvýkrát spustený univerzálny horák s výkonom 27 kW na hnedé orechy. Do kotla boli osadené všetky tri prepážky na predĺženie spalinovej cesty. Tieto prepážky preukázali vysokú účinnosť, keďže na výstupe z kotla bola nameraná teplota približne 70-80°C a za predohrevom spaľovacieho vzduchu v ústí do komína, podľa teplomeru, 50°C. Regulátor komínového ťahu pravdepodobne znížením ťahu nedovolí horúcim spalinám opustiť kotol.
Následne boli vykonané úpravy na deflektore, ktorý bol kvôli obmedzenému priestoru na výšku odvŕtaný dvakrát a ukotvený dvoma závitovými tyčami takmer pod zavodneným roštom. Časy podávania paliva a vzduchu boli upravené, pretože pôvodné nastavenia pre 40kW kotol s 27kW horákom a hnedým orechom (cca 20kW) neboli optimálne. Aktuálne nastavenie je 20 sekúnd podávania, 70 sekúnd čakania, s ventilátorom na 39%. Pred podávaním paliva bolo kotol nechávaný pol hodiny rozkurovať s ventilátorom na 28%, aby sa zabezpečilo rovnomerné rozhorenie a minimalizovalo nadmerné zadymenie.
Komínový ťah bol nastavený na 15 Pa a do kotla boli osadené len dve prepážky na predĺženie spalinovej cesty. Pri tomto nastavení sa orech spaľuje takmer dokonale a nárast teploty je uspokojivý. Regulátor komínového ťahu pracuje v rozmedzí 0,5-1,5 cm, čím mierne obmedzuje ťah komína. Teploty spalín na výstupe z kotla stúpli na približne 80-90°C a do komína za výmenníkom predohriateho spaľovacieho vzduchu pre horák dosahujú podľa teplomeru 60-70°C.
Hluk pri podávaní paliva a jeho eliminácia
V súvislosti s univerzálnym horákom o výkone 27kW z "vseprodrevo.cz" sa objavila otázka ohľadom hlučnosti pri podávaní paliva. Hluk v izbe od radiátora/potrubia pri podávaní paliva je minimálny a neobmedzuje ani v noci. Tento zvuk generuje motor so šnekovými prevodmi a prenáša sa cez styčnú plochu uchytenia horáka a podstavca pod kotlom do kotla a vody v celom systéme.
Navrhnutým riešením na elimináciu tohto problému je povoliť uchytenie horáka (4 skrutky), odtiahnuť ho od podstavca o približne 1 cm a vložiť tesniacu šnúru. Po dotiahnutí skrutiek by táto šnúra mala zamedziť šíreniu hluku do systému ústredného vykurovania. Ako tesnenie sa odporúča použiť žiaruvzdornú šnúru, napríklad pre dvierka pecí, krbov či kachlí.
Ďalší používateľ potvrdil, že žiadne zvuky z radiátorov nezaznamenal. Horák s podstavcom utesnil 4mm sklenou šnúrou, hlavne kvôli pohodlnejšej demontáži horáka. Nie je si istý, či je to kvôli šnúre alebo jeho typu horáka, ktorý takéto problémy nemá. Tretí používateľ vymenil motor za trojfázový s 900 ot./minútu, čím sa vibrácie pri 50Hz stali minimálnymi, čo naznačuje zníženie hlučnosti podávača.
ATTACK FD PELLET - Návod na rozkúrovanie a čistenie kombinovaného kotla
Ďalšie experimenty a nastavenia
Pokračovalo sa v experimentovaní s použitím šamotu miesto plechu na efektívnejšie dohorenie plynov nad roštom kotla. Deflektor namontovaný nad horákom v kotle by mal byť navrhnutý tak, aby premiešaval vzduch a plyny a udržiaval vysoké teploty spaľovania. Zvyčajne ide o ploché železo alebo keramický valec s priemerom 150-300 mm a výškou 10-15 mm (liatina) alebo 30-50 mm (keramika), inštalovaný vo výške 100-150 mm nad hornou hranou horáka.
V jednom z prípadov bol deflektor umiestnený 10 cm nad horákom. Otázka nastavenia ventilátora s klapkou a jej vplyvu na dymenie komína bola tiež predmetom diskusie. Nastavenie 10-35-25 a použitie šamotových tehál do V na rošte naznačuje možný problém s nedostatočným ťahom komína.
Aktuálne bola kruhová deflektor odstránená. Klapka na ventilátore nie je použitá. Ťah je nastavený na regulátore ťahu na 20 Pa. Nastavenie je 18-87-32 s násobkom 2 a časom medzi prikladaním 7 minút. Šírka pásoviny a medzier sa zhoduje s roštom kotla a sú presne pod sebou, s cieľom smerovať plameň čo najďalej od spiatočky. Materiál smerovača by mal byť žiaruvzdorný, napríklad nerez s hrúbkou 8 mm, aby odolal vysokým teplotám.
