Trojcestný ventil s pohonom: Funkcia, typy a použitie

Trojcestný ventil s pohonom je špecializovaný ventil vybavený tromi priechodnými portami (cestami) a automatickým pohonom, ktorý riadi jeho polohu. Pohon, ktorý môže byť pneumatický, elektrický alebo hydraulický, umožňuje diaľkové ovládanie ventilu a jeho integráciu do automatizačných systémov. Vďaka pohonu dokáže ventil presne kontrolovať prietok médií a reagovať na signály zo senzorov, čím prispieva k optimalizácii prevádzky rôznych technických systémov.

Pohon je zvyčajne autonómnym zariadením, ktoré sa montuje na trojcestný ventil a môže byť v prípade potreby, napríklad na údržbu alebo výmenu, odpojený. Po odpojení pohonu je možné ventil v mnohých prípadoch ovládať manuálne, ak je na to prispôsobený.

Kľúčové funkcie a princípy fungovania

Hlavnou funkciou trojcestného ventilu s pohonom je riadenie prietoku média medzi tromi portami. V závislosti od konštrukcie môže slúžiť na:

• Miešanie: Kombinovanie dvoch prúdov média do jedného. Toto sa často využíva na reguláciu teploty, napríklad miešanie teplej a studenej vody.
• Rozdeľovanie: Rozdelenie jedného prúdu média na dva samostatné výstupy. Toto umožňuje smerovanie média do rôznych okruhov alebo častí systému.

Pohon presne reguluje polohu ventilu na základe signálov zo systému automatizácie. To umožňuje:

• Dynamické riadenie teploty a tlaku v systéme.
• Presné prispôsobenie pomerov prietoku podľa aktuálnych potrieb.
• Diaľkové ovládanie a automatizáciu procesov.

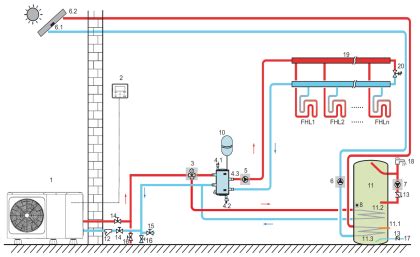

V systémoch podlahového vykurovania môže ventil napríklad meniť pomery miešania teplej vody z prívodu a studenej vody z návratu, aby sa udržala stála, optimálna teplota v okruhu.

Typy trojcestných ventilov

Trojcestné ventily sa delia na dva základné typy podľa svojej konštrukcie a funkcie:

Typ L

Trojcestný ventil typu L má dva porty pre vstup média a jeden port pre výstup, pričom vnútorné usporiadanie umožňuje prietok buď z jedného vstupu do výstupu, alebo z jedného vstupu do druhého výstupu (nie naraz do oboch). Tento typ ventilu sa primárne používa na distribúciu alebo prepínanie toku medzi dvoma rôznymi cestami.

Typ T

Trojcestný ventil typu T má štvorstranné sedlo ventilu, čo umožňuje zložitejšie usporiadanie prietokov. Rozlišujeme:

• Konfluentný (zmiešavací) ventil typu T: Má dva vstupy a jeden výstup. Je vhodný na miešanie dvoch rôznych médií. Ak sú tlaky na vstupoch rozdielne alebo ak je tlak na výstupe vyšší, odporúča sa použiť spätný ventil.
• Oddeľovací (rozdeľovací) ventil typu T: Má jeden vstup a dva výstupy. Používa sa na rozdelenie jedného toku na dva samostatné výstupy.

Typy pohonov

Pohon je kľúčovým prvkom, ktorý zabezpečuje automatické ovládanie ventilu. Medzi najbežnejšie typy patria:

• Elektrické pohony: Najčastejšie používané vďaka presnosti ovládania a jednoduchej integrácii so systémami automatizácie budov. Sú citlivé na signály z regulátorov a snímačov.
• Pneumatické pohony: Využívajú stlačený vzduch na zmenu polohy ventilu. Bežne sa používajú v priemyselných inštaláciách, kde je dôležitá bezpečnosť a rýchla odozva.
• Hydraulické pohony: Fungujú na princípe tlaku kvapaliny a používajú sa tam, kde je potrebná vysoká riadiaca sila, napríklad v náročných priemyselných podmienkach.
• Termostatické pohony (termostatické hlavice): Tieto ventily nepotrebujú externé napájanie a fungujú na princípe teplotnej rozťažnosti materiálu. Obsahujú teplotne citlivý prvok, ktorý reaguje na zmeny teploty a ovláda mechanizmus ventilu.
• Servomotory: Umožňujú plynulé a postupné nastavenie polohy ventilu, čím sa dosahuje presnejšia regulácia prietoku a teploty.

Použitie trojcestných ventilov s pohonom

Trojcestné ventily s pohonom nachádzajú široké uplatnenie v rôznych systémoch:

Systémy vykurovania a chladenia (HVAC)

• Regulácia teploty v miestnostiach: Umožňujú presné nastavenie teploty v jednotlivých zónach.
• Podlahové vykurovanie: Zabezpečujú rovnomerné a komfortné rozloženie tepla reguláciou teploty vody v okruhoch.
• Centrálne vykurovacie systémy: Riadenie prietoku vykurovacieho média, miešanie vody z prívodu a návratu na optimálnu teplotu.
• Tepelné čerpadlá: Riadenie smeru prietoku vykurovacieho média medzi rôznymi okruhmi.

Priemyselné aplikácie

• Kontrola prietoku kvapalín a plynov: V rôznych technologických procesoch, kde je potrebná dynamická kontrola parametrov.
• Miešacie čerpadlové skupiny: Používajú sa na miešanie médií.
• Systémy s korozívnymi alebo špecifickými médiami: V závislosti od materiálového vyhotovenia ventilu.

Systémy teplej úžitkovej vody (TÚV)

• Ochrana proti obareniu: Miešajú horúcu a studenú vodu na bezpečnú výstupnú teplotu, najmä pri systémoch s vysokou teplotou v zásobníku (napr. na likvidáciu baktérií Legionella).
• Udržiavanie minimálnej teploty: Zabraňujú nízkoteplotnej korózii kotlov miešaním vody z návratu.

Výhody používania trojcestných ventilov s pohonom

Používanie týchto ventilov prináša viacero výhod:

• Zvýšená efektivita a komfort: Vďaka presnej a automatizovanej regulácii.
• Úspora energie: Optimalizácia prevádzky systému vedie k zníženiu spotreby paliva.
• Dlhá životnosť systému: Predchádzanie extrémom a nežiaducim prevádzkovým stavom.
• Jednoduchá adaptácia: Schopnosť reagovať na meniace sa podmienky a požiadavky.
• Diaľkové ovládanie: Možnosť riadenia systému z ľubovoľného miesta.

Výber a inštalácia

Pri výbere trojcestného ventilu s pohonom je dôležité zohľadniť:

• Veľkosť ventilu: Priemer pripojovacích nátrubkov musí zodpovedať priemeru potrubia.
• Typ pohonu: Elektrický, pneumatický, hydraulický alebo termostatický, podľa požiadaviek systému.
• Prevádzkový tlak a teplotný rozsah: Ventil musí byť dimenzovaný na podmienky v systéme.
• Materiál: Odolnosť voči korózii a médiu.
• Rozsah regulácie v °C: Pre termostatické a miešacie ventily.
• Počet okruhov a šírka pásma (prietok): Pre optimálne prispôsobenie výkonu systému.

Inštalácia vyžaduje presné dodržiavanie hydraulickej schémy systému a pokynov výrobcu. Odporúča sa zveriť inštaláciu kvalifikovaným odborníkom. Pred ventilom by mal byť nainštalovaný hrubý filter na ochranu pred nečistotami a tlakomery na kontrolu prevádzkových parametrov.

Cena

Cena trojcestného ventilu s pohonom sa líši v závislosti od:

• Typu pohonu (termostatické sú často lacnejšie, elektrické s pokročilými funkciami drahšie).
• Veľkosti a pripojenia ventilu.
• Výrobcu a použitých materiálov.
• Špeciálnych požiadaviek (napr. pohon so zvýšeným výkonom, odolnejšie materiály).

Štandardné modely s priemerom 1 palec alebo 5/4 palca sa môžu pohybovať v cenovom rozmedzí 90-150 €. Pokročilé modely s programovateľnými funkciami a vysoko presnými senzormi môžu byť výrazne drahšie.
