Akumulačné výmenníky tepla Romotop: Informácie a princíp fungovania

Vykurovanie drevom je čoraz populárnejšie a krbové kachle predstavujú efektívne riešenie s mnohými praktickými výhodami. Kľúčovou technológiou pre optimalizáciu spotreby paliva a rovnomerného šírenia tepla sú akumulačné prvky a výmenníky tepla. Spoločnosť Romotop ponúka inovatívne riešenia, ktoré tento princíp plne využívajú.

Princíp akumulácie tepla pri vykurovaní

Niektoré typy krbových kachlí a krbových vložiek môžu byť vybavené akumulačnými prvkami - tvárnicami, doskami alebo prstencami. V čase aktívneho kúrenia sa prebytočné teplo, ktoré by inak odišlo komínom, akumuluje a je uvoľňované po skončení kúrenia. Princíp akumulácie spočíva v tom, že na jedno priloženie (spálením väčšieho množstva dreva) sa získa veľké množstvo tepelnej energie, ktorá sa uchová v akumulačnej hmote a potom sa postupne uvoľňuje do okolia. Keďže získaný tepelný výkon sa rozloží na dlhší čas, priestor sa neprekúri, ale priebežne sa ohrieva menším množstvom tepla. To zaisťuje príjemné, dlhotrvajúce sálavé teplo.

Romotop a akumulačné riešenia

Akumulačné prvky v krbových telesách Romotop

Krbové kachle a krbové vložky Romotop môžu byť vybavené rôznymi akumulačnými prvkami, ktoré výrazne zvyšujú ich účinnosť a tepelnú zotrvačnosť. Okrem toho možno obklad krbových kachlí zvoliť keramický, kamenný či z oceľového plechu, pričom keramika a kameň prirodzene prispievajú k akumulácii tepla.

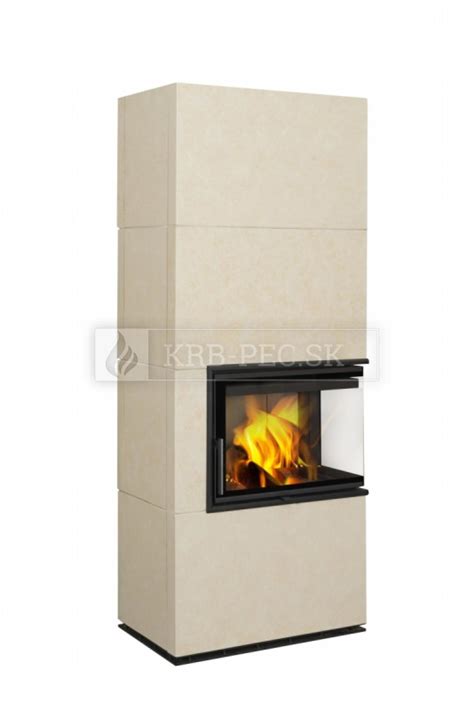

Keramický akumulačný krb Romotop SOLID

Keramický akumulačný krb Romotop SOLID poskytuje sálavé vykurovanie vo vyváženom pomere s prúdením teplého vzduchu. Systém funguje tak, že v spodnej časti sa nasáva studený vzduch, ktorý postupne prechádza celým krbom až do vrchného priestoru, kde už ohriaty pozvoľna vystupuje do interiéru. Systém je navrhnutý tak, aby odovzdávanie tepla sálaním bolo prioritou a prúdenie vzduchu príjemným doplnkom. Celý proces funguje úplne automaticky. Keramický krb je možné dodatočne vybaviť aj akumulačným výmenníkom, ktorý uchováva ešte viac tepelnej energie na jej následné odovzdávanie.

Teplovodné výmenníky Romotop (napr. Romotop ESPERA)

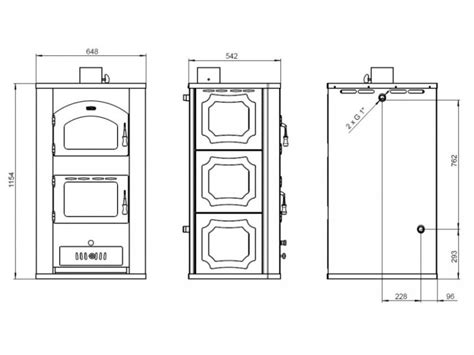

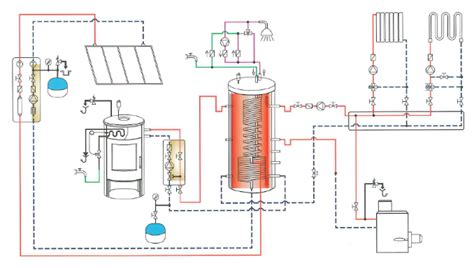

Krbové kachle a krbové vložky môžu byť vybavené teplovodným výmenníkom. Spaliny v tomto type kachlí odovzdávajú teplo do výmenníka, ktorý je v nich zabudovaný. Ohriata voda sa potom privádza do vykurovacieho systému (do radiátorov alebo podlahovky). Teplovodné krbové kachle sú okrem kúrenia vhodné aj na ohrev úžitkovej (pitnej) vody. Na systém vykurovacej vody môžu byť pripojené buď priamo, alebo prostredníctvom akumulačnej nádrže. Výhodou druhého spôsobu je, že v kachliach môžete kúriť kedykoľvek, napríklad večer, a teplo sa potom uchová v ohriatej vode.

Krbové kachle s teplovodným výmenníkom Romotop ESPERA majú dvojité zasklenie dvierok a inovatívny systém vedenia spalín DOUBLE SPIN, čo výrazne zvyšuje ich účinnosť. Teplovodný výmenník s objemom 28 l dokáže preniesť do vody 70 % energie a 30 % do vzduchu. Tieto kachle disponujú systémom CPV - centrálnym prívodom externého vzduchu - a sú vhodné aj do nízkoenergetických domov.

Koncept externého akumulačného výmenníka so spádom spalín: Detailný príklad

Pri kúrení v kachliach, sporákoch a iných peciach veľa tepla uniká spalinami bez úžitku do komína. Zvýšiť účinnosť odovzdávania tepla do vykurovanej miestnosti možno docieliť použitím výmenníkov tepla. Ak intenzitu horenia obmedzujeme škrtením prívodu vzduchu, spaľovanie je nedokonalé, dymí sa, komín sa zanáša sadzami, dechtom a zvyšujú sa exhaláty. Pri horení sa teda do ohniska musí privádzať dostatočné množstvo vzduchu, aby bolo dokonalé spaľovanie a minimalizovala sa tvorba exhalátov. Navrhnutý akumulačný tepelný výmenník využíva efekt spádu spalín a akumulačnú schopnosť šamotového materiálu a tehál. Tento princíp pádu sa používa pri stavbách kozubov a pecí.

Konštrukcia a princíp fungovania

Výmenník bol navrhnutý tak, aby zaberal čo najmenej miesta a zmestil sa do priestoru za kachľami pod dymovodom v tvare S, ktorý bol predtým nevyužitý. Akumulačný výmenník tepla je vymurovaný zo šamotových plátov, ktoré tvoria štvorcový prierez na prechod spalín z vývodu kachieľ dolu tzv. spádom a potom znovu hore až k vývodu do komína. Tieto šamotové pláty sú obmurované tehlami. Pri murovaní šamotových plátov je pre zaistenie a vymedzenie presnej polohy plátov vhodné použiť uholníky vyrobené z antikorového plechu (napr. 0,5 × 10 × 30 mm). Vo výške šiesteho radu tehál je betónový veniec s armovacou oceľou s priemerom 6 mm. Pod týmto betónovým vencom je vmurovaná liatinová, tzv. búchacia klapka, ktorá sa pri zakurovaní otvára tak, aby spaliny mohli unikať priamo hore do komína. Pri tejto otočke spaliny odovzdajú časť tepelnej energie šamotovým plátom a tehlovej obmurovke výmenníka, ba dokonca aj podlahe, na ktorej je výmenník postavený.

Príklad postupu stavby (ilustratívne)

Pre ilustráciu princípu a detailov konštrukcie je možné uviesť nasledujúci postup stavby externého akumulačného výmenníka:

1. Príprava materiálov: Z antikorového plechu si nastriháme 24 plieškov širokých 1 cm a dlhých 3 cm, ktoré vo zveráku poohýbame do tvaru pravouhlého Z s dĺžkou každej strany 1 cm. Šamotovú dosku 400 × 200 × 30 v prvom kroku zúžime na rozmer 400 × 165 × 30 mm pomocou uhlovej brúsky s diamantovým rezným kotúčom. Vo vedre si pripravíme hustejšiu cementovú maltu z kremičitého piesku a cementu v pomere 1 : 1 a dobre premiešame s vodou. V druhom vedre pripravíme šamotovú maltu.
2. Základ a prvé rady muriva: Na určenom mieste na výmenník nanesieme na betónovú alebo keramickú podlahu cementovú maltu (podlaha nesmie byť drevená, z linolea či laminátová). Do malty položíme prvé tri tehly podľa nákresu. Tak vytvoríme základ výmenníka s rozmermi 65 × 290 × 440 mm (v × š × d). Tehly škárujeme na šírku 1 cm. Ak murujeme zo suchých tehál, nesmieme ich zabudnúť na strane, kde prídu do styku s maltou, vždy navlhčiť vodou. Presne do stredu základu na tehly šamotovou maltou prilepíme šamotový plát P2. Na priklepávanie tehál a šamotových plátov do malty používame gumené kladivo. Po obvode základu postavíme do cementovej malty ďalšie tehly a z prednej strany zamurujeme komínové dvierka. Na prvý rad obvodových tehál vmurovaných hranou doprostriedka ako podklad pod šamotovú dosku položíme roxor s priemerom 14 × 200 mm. Do vnútorného priestoru vložíme päť šamotových plátov na výšku. Na vymedzenie plátov použijeme antikorové uholníky. Pred komínové dvierka šamotový plát nevkladáme. Doprostriedka na roxor postavíme na výšku upravenú šamotovú dosku 400 × 165 × 30. Či je kolmo, zistíme vodováhou. Miesto styku s roxorom vymažeme šamotovou maltou do oblúka. Rovnako vymažeme šamotovou maltou všetky rohy znútra aj zvonku, a to na stykoch šamotových dielov po celej dĺžke. Antikorové uholníky zostávajú medzi platmi prekryté šamotovou maltou. Vymurujeme ďalší rad tehál po obvode, pričom dbáme na väzbu muriva. Pri zamurovávaní komínových dvierok podložíme pod horný perforovaný rám dosku, potom natiahneme maltu a do nej vložíme odrezaný kus tehly a vyrovnáme ho.
3. Inštalácia klapky a ďalšie vrstvy: Liatinovú klapku s rozmermi 125 × 140 × 5 mm vyrežeme uhlovou brúskou s karbokotúčom zo starej liatinovej platne. Z oceľovej tyče s priemerom 12 mm odrežeme dva kusy, jeden dlhý 150 a druhý 80 mm. Konce tyčiek v dĺžke 30 mm na styku s liatinovou klapkou zbrúsime naplocho maximálne do polovice priemeru. V mieste vyznačených stredov na konštrukčnom výkrese krížikom vyvŕtame do tyčiek a klapky diery s priemerom 4,2 mm a tyčky s klapkou zoskrutkujeme skrutkami M4 × 15. Klapku umiestnime do stredu na šamotovú dosku, priložíme obvodové tehly, podložíme ich na výšku špáry a označíme stredy oproti tyčkám klapky. Do tehál vyvŕtame diery s priemerom 12 mm. Tam, kde chceme, aby 120-milimetrová tyčka klapky vytŕčala von, prevŕtame celou tehlou dieru a v druhej tehle oproti iba do polovice tehly. Domurujeme šiesty rad tehál zozadu a z bokov. Na veniec pripravíme po obvode debnenie. Jeho výšku nastavíme na výšku kachlí a vložíme doň roxor s priemerom 6 mm ohnutý do tvaru O. Z troch objemovo rovnakých dielov štrku, kremičitého piesku a šamotovej múčky pripravíme betón. Po zaschnutí betónu opatrne rozoberieme debnenie a odstránime zatečený betón. V kroku 2 nám zo zužovania šamotovej dosky zostala šamotová tyč 400 × 30 × 30 mm. Odrežeme z nej kus dlhý 165 mm a vložíme ho na šamotové pláty zvnútra venca pred klapku tak, aby tvorila oporu klapke a výškovo bola v rovine so spodným okrajom liatinovej platne.
4. Dokončenie a pripojenie: Podľa výšky komínového vývodu domurujeme toľko radov tehál, aby sme mohli ukončiť vrch vencom a napojiť koleno na komín. Ak máme komínový vývod nízko, môžeme výmenník ukončiť na úrovni prvého venca. Pred napojením kachieľ na výmenník a prvým zakúrením zapucujeme šamotovou maltou všetky vnútorné špáry okrem posledného šamotového plátu, ktorý sa vkladá a vyberá cez komínové dvierka. Špachtľou z vnútorných stien šamotových plátov a dosky zoškrabeme prípadné zvyšky malty a betónu a vyberieme ich. Po napojení kachieľ na výmenník a výmenníka na komín utesníme všetky miesta napojenia. Na utesnenie možno použiť hrubšiu alobalovú fóliu (napr. Alobal grilovací), ktorou sa miesta spojov niekoľkokrát obmotajú, utesnia a obviažu šnúrou zo sklených vlákien.

Dôležité aspekty vykurovania s akumuláciou

Inštalácia krbových kachlí Romotop je pomerne jednoduchá a rýchla. Na rozdiel od krbovej vložky, ktorú treba obmurovať, ich väčšinou stačí pripojiť na vhodný komín. Dôležitá je tiež variabilita umiestnenia, obmedzená len polohou komína, bezpečné vzdialenosti od horľavých materiálov a nehorľavá podlaha alebo podložka. Pre dosiahnutie menovitých parametrov vykurovacieho telesa sa odporúča používať suché polená s priemerom 5 - 8 cm, dĺžky 20 - 30 cm s vlhkosťou menšou než 20 % obj. hm. (optimálne 10 % obj. hm.). Vyššia vlhkosť dreva má za následok, že energia, ktorá by bola vyžiarená vo forme tepla, odbúrava túto vlhkosť, preto má drevo menšiu výhrevnosť. Všetky krbové kachle a krbové vložky Romotop sú vybavené Centrálnym prívodom vzduchu (CPV), ktorý môže byť nazývaný aj „Prívod externého vzduchu“. Toto riešenie je vhodné najmä pri vzduchotesných budovách a budovách vybavených rekuperáciou, keďže spaľovanie je nezávislé od vzduchu v miestnosti inštalácie.
