Moderné klimatizácie už dávno neslúžia len na chladenie v lete. Vďaka svojej schopnosti efektívne vykurovať, zlepšovať kvalitu vzduchu a zvyšovať celkový komfort v interiéri, sa stali neoddeliteľnou súčasťou mnohých domácností a kancelárií. Spoločnosť Baltrio, s viac ako 25-ročnými skúsenosťami a viac ako 25 000 úspešne zrealizovanými montážami, sa špecializuje na predaj, montáž a servis klimatizačných zariadení, pričom ponúka výhradne produkty najvyššej kvality.
Klimatizácia zabezpečuje príjemnú teplotu v interiéri tým, že odvádza prebytočné teplo z miestnosti a uvoľňuje ho do vonkajšieho prostredia. Vnútorná jednotka nasáva vzduch, ochladzuje ho pomocou chladiaceho okruhu a následne ho vracia späť do priestoru pri požadovanej teplote. Medzi najčastejšie používané typy patria splitové a multisplit klimatizácie, ktoré sú ideálne pre byty aj domy. Mobilné klimatizácie, ktoré odvádzajú teplo hadicou mimo miestnosti, sú vhodné skôr na dočasné chladenie. Klimatizácie optimalizované pre vykurovanie umožňujú reverzný chod a poskytujú tepelný komfort počas celého roka.
Pri výbere klimatizácie je kľúčové zohľadniť veľkosť priestoru, spôsob jej využívania, požadovaný výkon a možnosti montáže. Cena klimatizácie zvyčajne zahŕňa vnútornú a vonkajšiu jednotku, ako aj ovládač, avšak v prípade niektorých produktov, ako sú kazetové jednotky, môže byť v cene zahrnutý dekoračný panel a infračervený ovládač, zatiaľ čo inde môže byť v cene len káblové ovládanie na stenu. Cena samotnej montáže je vždy účtovaná ako samostatná položka.
Kazetová klimatizácia: Špecifiká a výhody
Kazetová klimatizácia predstavuje vysokovýkonné klimatizačné zariadenie s moderným dizajnom a nízkou hlučnosťou, ktoré je ideálne pre priestory s potrebnou reguláciou teploty. Jej inštalácia je však podmienená prítomnosťou zaveseného stropu a dostatočných rozmerov miestnosti. Hoci je kazetová klimatizácia typom split systému, líši sa od iných typov špecifickým dizajnom vnútorného modulu, ktorý má zvyčajne štvorcový tvar a je určený na zabudovanie do podhľadovej konštrukcie.
Parametre kazetovej klimatizácie sú prispôsobené jej umiestneniu do stropu:
- Vonkajší panel meria približne 50x50 cm.
- Hĺbka jednotky, pohybujúca sa od 20 do 35 cm, zodpovedá štandardným rozmerom medzipriestoru zaveseného stropu.
Kazetová klimatizácia dokáže pracovať v režime chladenia aj vykurovania, čím zabezpečuje komfort počas celého roka. V zabudovanom stave do podhľadu vyzerá ako nenápadná žalúzia, cez ktorú prúdi chladený vzduch. Tento typ klimatizácie je primárne určený pre veľké plochy.
Výhody kazetovej klimatizácie
Konštrukcia kazetového systému je navrhnutá tak, aby distribuovala chladený vzduch do štyroch smerov, čím efektívne pokrýva pomerne veľké plochy, na rozdiel od nástenných jednotiek, ktoré sú vhodné skôr pre menšie miestnosti. Okrem rozsiahleho pokrytia priestoru ponúka kazetová klimatizácia aj ďalšie významné výhody:
- Estetika: Vnútorné jednotky sú skryté za zaveseným stropom, čím nenarúšajú interiér miestnosti. To umožňuje ich diskrétne použitie v reprezentatívnych priestoroch a kanceláriách.
- Nízka hlučnosť: Ventilátor zabudovaný v jednotke zabezpečuje prirodzenú cirkuláciu vzduchu bez turbulencií, čo vedie k takmer úplnej absencii hluku počas prevádzky.
- Maximálne pokrytie miestnosti: Vďaka distribúcii vzduchu zhora nadol dochádza k postupnému znižovaniu teploty v celej miestnosti.
- Pohodlná regulácia prietoku vzduchu: Pomocou otočných lamiel je možné smerovať prúdy vzduchu podľa individuálnych potrieb.
Kazetové klimatizačné systémy pre väčšie priestory je možné ovládať nielen prenosnými diaľkovými ovládačmi, ale aj prostredníctvom stacionárnych panelov pripojených k elektrickej sieti budovy.
Príprava a plánovanie montáže
Inštaláciu kazetovej klimatizácie je nevyhnutné naplánovať ešte pred realizáciou rekonštrukčných prác v priestore. Kľúčová je prítomnosť zavesenej konštrukcie s dostatočným medzipriestorom medzi stropom a podhľadom, ideálne v rozsahu 15 až 30 cm. Mnoho kazetových systémov navyše ponúka pokročilé funkcie, ako je vykurovanie, ionizácia alebo zvlhčovanie vzduchu.
Pri výbere deleného systému kazetového typu je dôležité dbať na jeho veľkosť, nakoľko príliš hlboké teleso sa nemusí zmestiť do obmedzeného priestoru medzi stropom a podhľadom.
Výber miesta a technické požiadavky
Pred samotnou montážou je potrebné venovať pozornosť niekoľkým kľúčovým krokom:
- Výber správneho miesta: Zvážte umiestnenie kazetovej klimatizácie tak, aby bola zabezpečená optimálna distribúcia vzduchu v celej miestnosti.
- Posúdenie technických požiadaviek: Skontrolujte stav elektrických a vodovodných rozvodov v mieste plánovanej inštalácie.
- Príprava nástrojov a materiálov: Zabezpečte si všetky potrebné nástroje, ako sú vŕtačka, skrutkovač, kľúče, ako aj všetky komponenty potrebné pre montáž.
V prípade potreby presnejšieho vypracovania cenovej ponuky, stanovenia špecifických požiadaviek a následného hladšieho priebehu montáže, je obhliadka u zákazníka nevyhnutná. Vo výnimočných prípadoch je možné realizovať montáž aj bez predchádzajúcej obhliadky.
Postup montáže kazetovej klimatizácie krok za krokom
Celý proces montáže klimatizácie je možné rozdeliť do niekoľkých základných etáp:
- Inštalácia blokov: Montáž vonkajšej a vnútornej jednotky.
- Kladenie potrubí a káblov: Inštalácia potrubí na chladivo a elektrických vedení.
- Inštalácia ovládacieho panela: Montáž panelu, ak je klimatizácia inštalovaná vo väčšom zariadení.
- Testovanie a nastavenie: Finálne overenie funkčnosti a nastavenie systému.
Montáž vnútornej jednotky
Pre označenie miesta montáže sa často používa kartónová šablóna dodávaná s klimatizáciou, alebo si ju v prípade potreby môžete vyrobiť sami. Umiestnenie jednotky závisí od jej výkonu, pričom štandardné rozmery sú 600x600 mm alebo 1200x60 mm.
Pred upevnením vnútorného modulu do stropu je potrebné najprv vytvoriť obrys na podlahe a následne ho preniesť na strop. V profile stropu sa urobí malý rez. Ak zavesená konštrukcia vibruje, je vhodné prilepiť na strop kus penového materiálu.
Ďalej sa označia montážne body pre modul, vyvŕtajú sa otvory s priemerom cca 12 mm do hĺbky asi 50 mm a vložia sa do nich hmoždinky. Na každú hmoždinku sa priskrutkuje matica, podložka a ďalšia matica. Následne sa vnútorný modul zdvihne, hmoždinky sa zasunú do určených drážok a matice sa dotiahnu.
Vnútorná jednotka musí byť nainštalovaná tak, aby bola v jednej rovine s povrchom stropného panelu. Toho sa dosiahne, ak vzdialenosť medzi hlavným a zaveseným stropom zodpovedá hĺbke ponorenia telesa kazetovej jednotky. Správne vodorovné vyrovnanie je možné kontrolovať vodováhou; v prípade nesprávneho vyrovnania môže dôjsť k odtekaniu kondenzátu. Po dosiahnutí rovinnosti sa matice pevne dotiahnu. Následne sa zmeria vzdialenosť medzi modulmi jednotky na položenie freónového potrubia.
V ďalšej fáze sa realizuje rezanie potrubia. Táto operácia vyžaduje vysokú presnosť, pretože akákoľvek chyba vo veľkosti môže spôsobiť komplikácie a dodatočné finančné náklady. Rez sa starostlivo očistí pilníkom alebo brúsnym papierom a hobliny sa odstránia. Otvor po rezaní potrubia sa uzavrie páskou a samotné potrubie sa izoluje.
Pod strop sa pripevnia čapy s háčikmi na upevnenie potrubia. V prípade potreby zmeny geometrie potrubia sa použije ohýbačka, pričom sa pred tým odstráni izolácia a mierne sa posunie späť. Po dokončení postupu sa povrch stropu opäť utesní.
Ak je potrebné potrubie rozšíriť, použije sa špeciálny nástroj, ktorý zväčší vnútorný prierez potrubia. Veľkosť sa upravuje postupne, aby nedošlo k prasknutiu potrubia. Hadice sa privedú k otvorom vnútorného modulu, odskrutkujú sa upevňovacie matice a nasadia sa na potrubia. Konce sa očistia a pomocou rozširovacieho nástroja sa upraví priemer potrubia tak, aby zakryl trysku vnútornej jednotky. Potrubie sa upne a zaistí maticou pomocou kľúčov.
Nesprávne alebo nedostatočne dotiahnuté matice môžu spôsobiť únik vlhkosti. Ak klimatizácia neprilehá tesne k stropu, medzera sa odstráni dotiahnutím matíc na čapoch.
Oblasť spojenia sa izoluje a utiahne svorkami. Potom sa odstráni mriežka nasávania vzduchu a dočasne odloží. Následne sa vyberú rohové zátky a nájde sa motor, ktorý pohybuje žalúziami. Táto poloha sa musí zhodovať s bodom pripojenia freónovej linky. Prekrytie sa upevní v oblasti konzol na bloku a opatrne sa posunie tak, aby presne zapadlo do otvoru. Pomocou vodováhy sa obloženie vyrovná a mriežka nasávania vzduchu sa vráti na svoje miesto a upevní sa.

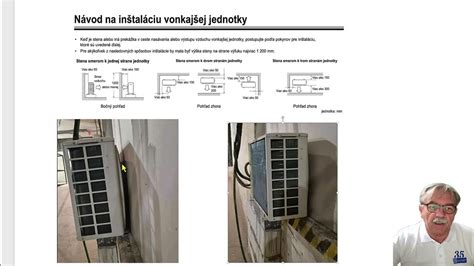

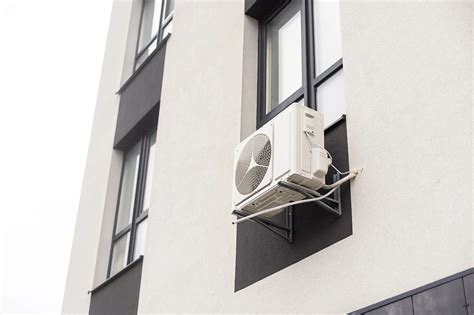

Inštalácia vonkajšej jednotky
Použitie kazetových klimatizácií je obmedzené výškou miestnosti, pričom nie je možné ich inštalovať v priestoroch s výškou stropu nižšou ako 2,5 metra. Inštalácia vonkajšej jednotky je možná za nasledujúcich podmienok:
- Tuhosť povrchu určeného na inštaláciu.
- Absencia prekážok pre výstup vzduchu.
- Prítomnosť kovových dosiek na ochranu jednotky pred silnými nárazmi vetra.
- Dodržanie minimálnej vzdialenosti medzi jednotkami.
- Zohľadnenie rozdielu medzi geometrickým stredom bloku a jeho ťažiskom.
Pri premiestňovaní sa vonkajšia jednotka nesmie nakláňať o viac ako 45 stupňov a je prísne zakázané ju umiestňovať na bok.
Vonkajšia jednotka sa montuje na nosnú plochu z tehly alebo betónu, pričom je potrebné dodržiavať pravidlá upevnenia, príslušné normy a zohľadniť hmotnosť jednotky. V prípade voľby podlahovej fixácie vonkajšej jednotky je potrebný vlastný betónový základ, aby konštrukcia odolala nárazom vetra. Montáž sa vykonáva pomocou konzoly.
Následne sa do miestnosti privedie potrubie na odstránenie chladiva z kondenzátora. Kľúčové je zabezpečiť minimálne straty chladu na úseku vedenia od vonkajšej k vnútornej jednotke. Miesto inštalácie by malo byť zvolené tak, aby sa na jednotke nehromadil sneh ani lístie. Keď klimatizácia pracuje v režime vykurovania, kondenzát vytekajúci z vonkajšej jednotky by nemal spôsobovať nepríjemnosti.
Nuansy inštalácie potrubia a drenážneho systému
Na predĺženie životnosti klimatizačného zariadenia je dôležité dodržiavať nasledujúce pravidlá:
- Neprekračujte maximálnu povolenú dĺžku potrubia určeného na cirkuláciu chladiva.
- V potrubí by nemalo byť viac ako 15 ohybov. Ohyby väčšie ako 90° a polomer väčší ako 9-10 cm nie sú povolené.
Po namontovaní spojok je potrebné vykonať vákuové čistenie okruhu od prebytočného vzduchu, prachu a vlhkosti. Na tento účel sa k čerpadlu pripája externý ventil. Počas postupu je nevyhnutné vizuálne kontrolovať neporušenosť všetkých potrubí. Na overenie celistvosti systému môžu byť spoje po naplnení potrubí freónom pokryté mydlovou vodou.
V prípade potreby sa systém dopĺňa chladivom, najmä ak je potrubie v jednom smere dlhšie ako 8 metrov.

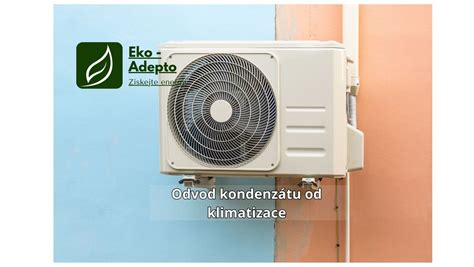

Ideálnym riešením na odvádzanie kondenzátu je jeho napojenie do kanalizácie, čo je však možné realizovať najmä vo fáze výstavby alebo generálnej rekonštrukcie budovy.
Inštalácia drenážneho systému začína pripojením plastového potrubia k drenážnemu čerpadlu vnútornej jednotky. Potrubie sa nasadí a zaistí svorkou, následne sa vedie do miesta odvodu kondenzátu. Vonkajší priemer potrubia je zvyčajne 37-39 mm, vnútorný 32 mm.
Pokladanie sa vykonáva s miernym sklonom (niekoľko centimetrov na meter), pričom celkový sklon by nemal presiahnuť 30⁰ a stúpanie maximálne 20 cm. Odpad musí z klimatizácie odtekať samospádom. Druhý koniec drenážneho potrubia by nemal byť ponorený do kvapaliny. Funkčnosť systému sa overí naliatím vody do špeciálneho otvoru a zapnutím klimatizácie v režime chladenia.
Pripojenie klimatizácie k elektrickej sieti
Kazetová klimatizácia sa pripája výhradne k samostatnému ističu. Ak v celkovom zapojení chýba regulátor napätia, odporúča sa pridať tento prvok do obvodu.
Vodiče z výparníka klimatizácie sa pripájajú k príslušným kontaktom vonkajšieho modulu. Schéma zapojenia je spravidla umiestnená na vnútornej strane veka jednotky, čo zjednodušuje proces.
Vnútorné aj vonkajšie jednotky musia byť uzemnené a následne sa uzemnenie spája do jedného okruhu. V prípade potreby predlžovacieho kábla je potrebné použiť kábel rovnakého typu a prierezu.
Je dôležité zabezpečiť, aby sa vodiče nekrižovali s chladiacim potrubím alebo uzatváracími ventilmi. V napájacom obvode musia byť prítomné poistky.
Po dokončení inštalácie sa stlačí ovládací panel a spustí sa jednotka v testovacom režime. Počas prevádzky je potrebné počúvať zvuky motorov v blokoch. Ak sa vyskytnú neobvyklé zvuky, chrastenie alebo vibrácie, je potrebné jednotku vypnúť a zistiť príčinu poruchy.
Montáž kazetových klimatizačných zariadení zvyčajne vykonávajú špecializovaní technici vzhľadom na zložitosť upevnenia, organizáciu vzduchových komunikácií a potrebu nastavovacích prác, ktoré si vyžadujú špecifické skúsenosti a znalosti elektroniky a automatizácie.
