Vykurovací systém rodinného domu funguje spoľahlivo len vtedy, keď má všetky komponenty správne nadimenzované. Jedným z najdôležitejších - a pritom najčastejšie podceňovaných - prvkov je expanzná nádoba. Bez nej sa voda pri zahriatí nemá kam roztiahnuť, tlak v sústave prudko stúpa a bezpečnostný ventil začne vypúšťať vodu. Tento návod vám pomôže pochopiť, ako správne vybrať, vypočítať, nainštalovať a nastaviť expanznú nádobu, aby slúžila bez problémov dlhé roky.
Čo je expanzná nádoba a prečo ju váš systém potrebuje
Expanzná nádoba (niekedy nazývaná tlaková vyrovnávacia nádrž) je uzavretá nádoba rozdelená pružnou EPDM membránou na dve časti. V jednej časti je vzduch stlačený na určitý predtlak, v druhej je voda z vykurovacieho okruhu. Keď kotol zahreje vodu, jej objem sa zväčší (pri ohreve z 10 °C na 80 °C zhruba o 2,8 %). Táto „prebytočná“ voda musí niekam expandovať - práve na to slúži expanzná nádoba.
Problémy pri chýbajúcej alebo zlej nádobe:
- Bezpečnostný ventil sa často otvára a vypúšťa vodu.
- Vznikajú vodné rázy, ktoré poškodzujú čerpadlo a kotol.
- Systém sa zavzdušňuje, čo spôsobuje nerovnomerné vykurovanie.
- Pretlak môže spôsobiť prasknutie spojov alebo hadíc.
Expansion and contraction of liquid
Správne dimenzovanie nádoby
Výpočet objemu nádoby vychádza z celkového objemu vody v systéme. Pre bežný rodinný dom s podlahovým kúrením sa počíta s objemom vody 80 - 140 litrov. Zjednodušené pravidlo hovorí: Objem nádoby = objem systému × 0,12. Pre väčšinu rodinných domov je ideálnou voľbou expanzná nádoba s objemom 12 litrov. Pamätajte: radšej väčšia nádoba než menšia.
| Objem systému (l) | Odporúčaný objem nádoby (l) |
|---|---|
| do 60 l | 8 l |
| 60 - 130 l | 12 l |
| 130 - 200 l | 18 - 24 l |
Montáž krok za krokom

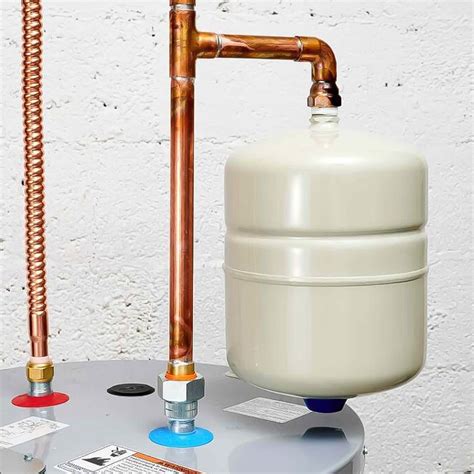

Montáž expanznej nádoby patrí na studenú stranu systému - na vstupné potrubie do kotla, ideálne pred obehové čerpadlo. Tým sa zabráni prehrievaniu membrány a predĺži sa jej životnosť.
- Uzavretie systému: Vypnite kotol, vypustite tlak zo sústavy a uzavrite prívod vody.
- Príprava pripojenia: Nainštalujte T-kus s uzatváracím ventilom (ideálne s „američanom“), aby bolo možné nádobu v budúcnosti demontovať bez vypúšťania celého systému.
- Montáž držiaka: Upevnite nádobu na stenu pomocou robustného stenového držiaka.
- Nastavenie predtlaku: Pred napustením skontrolujte predtlak vzduchu (ventilček na nádobe). Statický tlak v baroch = výška systému v metroch × 0,1 + 0,2 bar rezerva.
- Spustenie: Pomaly otvorte ventil, napustite systém a odvzdušnite radiátory.
Časté chyby pri inštalácii
- Nesprávna orientácia: Nádoba by mala byť inštalovaná ventilom nahor. Vzduchom nadol sa v ňom hromadí kondenzát, ktorý koroduje ventil.
- Zámena s nádobou na pitnú vodu: Nikdy nepoužívajte expanznú nádobu určenú na TÚV (s inou membránou a atestmi) pre vykurovací systém.
- Chýbajúci spätný ventil: Ten chráni systém pred nežiaducim prúdením a tlakovými špičkami.
Údržba a servis
Expanzná nádoba vyžaduje kontrolu minimálne raz ročne, najlepšie pred začiatkom vykurovacej sezóny. Kontrola zahŕňa meranie predtlaku manometrom pri prázdnej vodnej strane. Ak pri stlačení ventilu vyteká voda, membrána je prasknutá a nádobu treba vymeniť. Odborná montáž a pravidelná údržba sú najlepšou prevenciou zbytočných nákladov na servis a predlžujú životnosť celého kotla.
