Regulácia vykurovania prostredníctvom priestorových termostatov predstavuje efektívny spôsob, ako dosiahnuť optimálnu tepelnú pohodu a zároveň šetriť energiou. Zatiaľ čo predchádzajúce články sa venovali programovateľným termostatickým hlaviciam a ich elektronickým variantom, tento článok sa zameria na mechanické priestorové termostaty a ich princíp fungovania.
Termostatické hlavice, ktoré riadia kuželku ventilu na otopných telesách, sú bežnou súčasťou systémov ústredného vykurovania. Avšak, v prípade lokálneho vykurovania, kde je zdroj tepla umiestnený priamo v objekte (napríklad plynový, elektrický alebo kondenzačný kotol), je potrebné zvoliť iný spôsob regulácie. V takýchto prípadoch sa s výhodou využívajú priestorové termostaty, ktoré ovládajú priamo lokálne zdroje tepla, ako sú kotly či elektrické vykurovacie systémy.
Princíp lokálneho vykurovania a potreba regulácie
Lokálne vykurovanie, ktoré sa stále častejšie využíva nielen v rodinných domoch, ale aj v bytových jednotkách, spočíva v umiestnení zdroja tepla priamo v objekte. Majiteľ objektu je plne zodpovedný za ovládanie tohto zdroja a distribúciu tepla. Najčastejším zdrojom tepla býva kotol, ktorý môže byť plynový, elektrický alebo kondenzačný. Súčasťou takmer každého kotla je čerpadlo, ktoré zabezpečuje cirkuláciu ohriateho média do jednotlivých otopných telies. Pre dosiahnutie požadovanej teploty média je nevyhnutné zdroj tepla (horák kotla alebo elektrická špirála) riadiť. Niektoré zdroje tepla disponujú aj zásobníkmi na ohriate médium.
Vzniká tu kľúčová otázka: ako tento zdroj tepla ovládať, teda kedy ho zapínať a vypínať? Ideálnym riešením je zariadenie, ktoré na základe požadovanej teploty tieto procesy automatizuje - priestorový termostat.
Čo je priestorový termostat a ako funguje?
Priestorový termostat je zariadenie slúžiace na porovnávanie požadovanej a aktuálne nameranej teploty v miestnosti. Jeho základnými komponentmi sú:
- Teplotný snímač: Meria aktuálnu priestorovú (okolo miestnosti) teplotu.
- Ovládacie prvky: Tlačidlá alebo kolieska na nastavenie požadovanej teploty.
- Relé alebo spínací kontakt: Slúži na spínanie pripojených zariadení (horák, čerpadlo, apod.).
Základný princíp fungovania termostatu je jednoduchý:
- Nameraná priestorová teplota sa porovnáva s nastavenou požadovanou teplotou.
- Ak je priestorová teplota nižšia ako požadovaná, výstupné relé termostatu sa sepne a pripojené zariadenie (zdroj tepla) je v chode.
- Ak je priestorová teplota vyššia ako požadovaná, výstupné relé termostatu sa rozopne a pripojené zariadenie sa vypne.
Tento cyklický proces umožňuje efektívne riadenie lokálnych zdrojov tepla a udržiavanie komfortnej teploty v priestore.
Príklad použitia priestorového termostatu

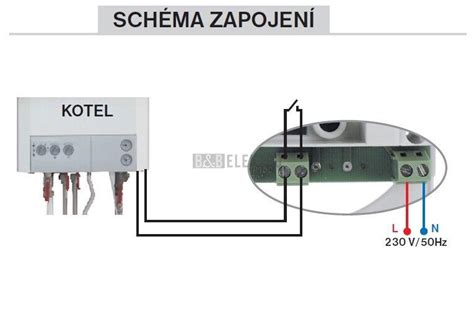

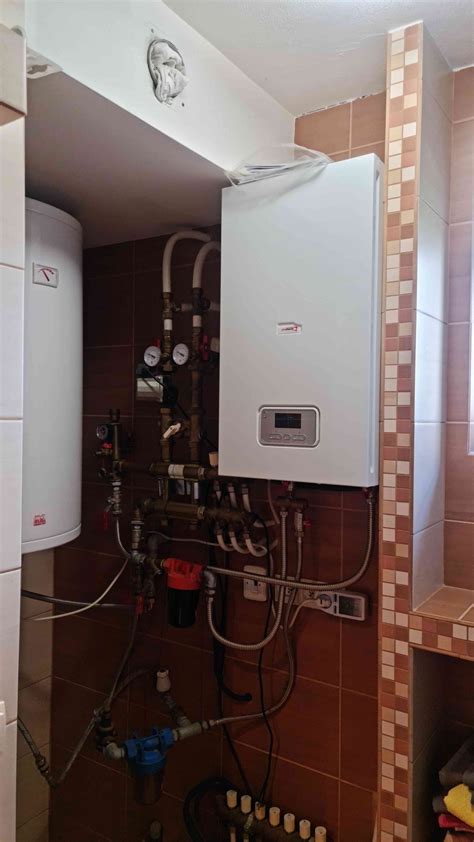

Predstavte si bytový objekt s dvoma miestnosťami, kde v každej miestnosti je otopné teleso. Plynový kotol s čerpadlom distribuuje teplú vodu. Na ovládanie kotla a čerpadla sa použije priestorový termostat umiestnený v jednej z miestností. Obyvateľ požaduje teplotu 22°C.
Požadovaná teplota (22°C) sa nastaví na termostate. Integrovaný snímač meria aktuálnu teplotu v miestnosti. Ak je teplota nižšia ako 22°C, termostat sepne kotol a čerpadlo. Otopné médium prúdi do radiátorov a miestnosti sa ohrievajú. Keď teplota prekročí 22°C, termostat vypne kotol a čerpadlo. Tento proces sa opakuje, čím sa zabezpečuje udržiavanie požadovanej teploty.
Typy priestorových termostatov
Na trhu existuje viacero typov priestorových termostatov, ktoré sa líšia funkciami a spôsobom ovládania. Základné delenie je na mechanické a digitálne termostaty.

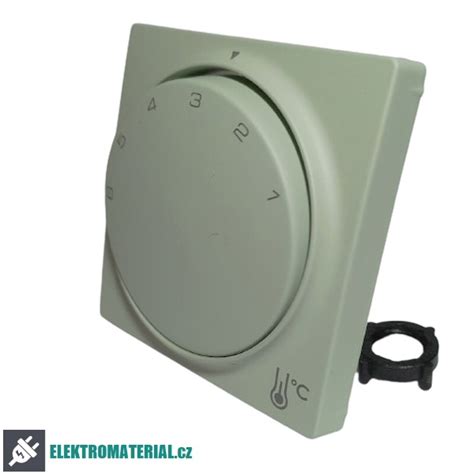

Mechanické priestorové termostaty
Mechanické priestorové termostaty predstavujú základné a často najlacnejšie riešenie. Ich hlavnou výhodou je, že nepotrebujú externé napájanie. Používajú mechanické komponenty, ako je napríklad membránový teplotný element naplnený plynom, ktorý vplyvom teplotnej rozťažnosti pôsobí na spínací kontakt.
- Princíp fungovania: Založený na fyzikálnych vlastnostiach materiálov (rozťažnosť plynov, kvapalín, bimetalové pásy).
- Napájanie: Nevyžadujú napájanie.
- Ovládanie: Zvyčajne pomocou otočného kolieska s teplotnou stupnicou.
- Funkcie: Obmedzené, primárne slúžia na zapnutie/vypnutie zdroja tepla pri dosiahnutí nastavenej teploty. Niektoré môžu mať indikáciu zapnutia zdroja tepla (svetelnú kontrolku), čo si však vyžaduje napájanie.
- Typy snímačov: Najčastejšie membránový teplotný element plnený plynom.
- Spínacie kontakty: Obsahujú spínacie alebo prepínacie kontakty (možnosť využitia aj pre chladenie).
- Farebné označenie: Niektoré mechanické termostatické hlavice na radiátory majú stupnicu od 0 do 6, kde 0 znamená zatvorenie ventilu, hviezdička/vločka protimrazový režim (cca 6°C) a 6 maximálne otvorenie.

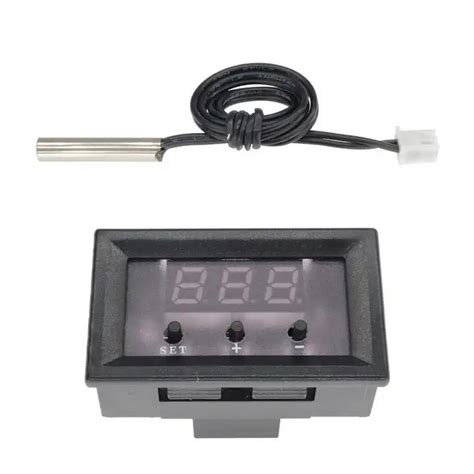

Digitálne priestorové termostaty
Digitálne priestorové termostaty ponúkajú pokročilejšie funkcie a presnejšiu reguláciu teploty. Sú ovládané elektronikou a často disponujú displejom zobrazujúcim rôzne informácie.
- Princíp fungovania: Elektronické snímače (odporové, napäťové, digitálne) merajú teplotu a spracúvajú ju pomocou analógovej alebo digitálnej elektroniky.
- Napájanie: Zvyčajne zo siete alebo batérií.
- Ovládanie: Pomocou tlačidiel, často s dotykovým displejom.
- Funkcie: Široká škála funkcií vrátane programovania denného/týždenného režimu, nastavenia teplotnej diferencie, počtu cyklov sepnutia, protimrazovej ochrany, zobrazenia aktuálnej a požadovanej teploty, dátumu, času, aktívneho programu a indikácie vybitých batérií. Niektoré modely majú podsvietený displej.
- Typy snímačov: Odporové (termistory - PTC/NTC), napäťové, digitálne.
- Spínacie kontakty: Najčastejšie relé-spínacie/rozpínacie kontakty.
- Režimy: Zvyčajne obsahujú režim vypnutia funkcie (s udržiavaním protimrazovej teploty), režim komfortnej teploty a programovateľný režim.
Ďalšie delenia termostatov
Okrem delenia na mechanické a digitálne sa termostaty rozlišujú aj podľa iných kritérií:
- Jednozónové a viaczónové: Jednozónové ovládajú jednu miestnosť, viaczónové systémy umožňujú reguláciu viacerých zón.
- Vodičové a bezdrôtové:
- Vodičové: Relé je integrované priamo v jednotke termostatu a komunikácia prebieha prostredníctvom káblov.
- Bezdrôtové: Skladajú sa z dvoch jednotiek - priestorového termostatu a reléovej jednotky, ktoré komunikujú bezdrôtovo (napr. na frekvenciách 464 MHz alebo 868 MHz). Dosah býva do 30 m v otvorenom priestore, ale môže byť ovplyvnený stavebnými konštrukciami.
- Manuálne, programovateľné a inteligentné:
- Manuálne: Jednoduché nastavenie teploty, bez pokročilých funkcií.
- Programovateľné: Umožňujú nastaviť denné/týždenné časové programy pre optimálnu reguláciu.
- Inteligentné: Učia sa preferencie používateľa, často s Wi-Fi pripojením pre diaľkové ovládanie cez smartfón a integráciu do systémov inteligentnej domácnosti.
- Termostaty do zásuvky: Jednoduchá inštalácia pripojením do zásuvky, vhodné pre priame pripojenie vykurovacích telies.
Umiestnenie termostatu
Správne umiestnenie priestorového termostatu je kľúčové pre jeho efektívnu funkciu:
- Výška: Minimálne 1,5 metra nad podlahou.
- Vyhnúť sa priamym zdrojom tepla: Termostat by nemal byť umiestnený v blízkosti radiátorov, priamych slnečných lúčov, okien či dverí, pretože tieto faktory skresľujú meranie teploty.
- Ideálne miesto: V priestore, ktorý má reprezentovať celkovú teplotu v miestnosti alebo objekte.
- Viac miestností: V miestnosti, kde sa užívateľ najčastejšie zdržiava (napr. obývacia izba).
Pokročilé funkcie a nastavenia
Niektoré termostaty, najmä digitálne, ponúkajú funkcie na optimalizáciu vykurovania a predchádzanie problémom ako je časté cyklické spínanie kotla:
- Teplotná existencia (diferencia): Termostat nevypne zdroj tepla okamžite pri dosiahnutí nastavenej teploty, ale až po jej miernom prekročení (napr. o 1°C), a rovnako tak nevypne pri jej podkročení, ale až po miernom poklese. Tým sa zamedzí častému spínaniu.
- Nastavenie počtu cyklov sepnutia: Možnosť nastaviť minimálny časový interval medzi jednotlivými zapnutiami zdroja tepla (napr. max. 6 sepnutí za hodinu), čím sa chráni kotol a znižuje sa jeho opotrebenie.
- Časový program: Umožňuje nastaviť rôzne teplotné režimy počas dňa a týždňa, čo je ideálne pre úsporu energie v čase neprítomnosti.
Základy termistorov - NTC PTC
Výber vhodného termostatu
Pri výbere termostatu je dôležité zohľadniť nasledujúce faktory:
- Kompatibilita s vykurovacím systémom: Uistite sa, že termostat je kompatibilný s vaším kotlom, tepelným čerpadlom alebo iným zdrojom tepla.
- Požadované funkcie: Rozhodnite sa, či potrebujete základný mechanický termostat, alebo oceníte pokročilé funkcie digitálneho, programovateľného či inteligentného termostatu.
- Typ inštalácie: Zvážte, či preferujete vodičové alebo bezdrôtové riešenie.
- Spínací kontakt: Skontrolujte maximálne zaťaženie spínacieho kontaktu termostatu v ampéroch, aby nedošlo k jeho poškodeniu.
- Cena: Mechanické termostaty sú zvyčajne lacnejšie, digitálne a inteligentné modely sú drahšie, ale ponúkajú vyššiu úsporu energie a komfort.
Mechanické termostaty sú spoľahlivé a jednoduché na používanie, avšak digitálne a inteligentné termostaty poskytujú presnejšiu reguláciu, programovacie možnosti a potenciál pre výrazné úspory energie.
