Liatinové kotly na ekohrášok: Princíp fungovania a výhody

Kotly na tuhé palivá sa líšia dizajnom. Čím sú zložitejšie, tým je zariadenie nákladnejšie, ako aj jeho inštalácia a údržba. Jednoduchšie modely nie sú vždy pohodlné, ale sú zrozumiteľné a ľahko použiteľné. Klasický liatinový kotol patrí do tejto kategórie vybavenia.

Liatinové kotly sú kvôli svojej značnej hmotnosti vyrábané v stojatom (podlahovom) prevedení. Pre takúto konštrukciu je potrebný pevný betónový základ.

Hlavné vlastnosti a konštrukcia liatinových kotlov

Hlavnou vlastnosťou liatinového kotla je jeho výmenník tepla. Má charakteristickú sekčnú štruktúru, ktorá je zostavená na špeciálnych stierkach (vsuvkách) bez použitia zváracieho švu. Výkon kotla závisí od počtu takýchto vykurovacích jednotiek - čím viac ich je, tým silnejší je jeho prenos tepla. Tieto sekcie umožňujú ľahšie riešenie problémov s poruchami a výmenu poškodených dielov za nové.

Konštrukcia klasického liatinového kotla

Klasické liatinové kotly sú neprchavé a nevyžadujú elektrické pripojenie na základnú prevádzku.

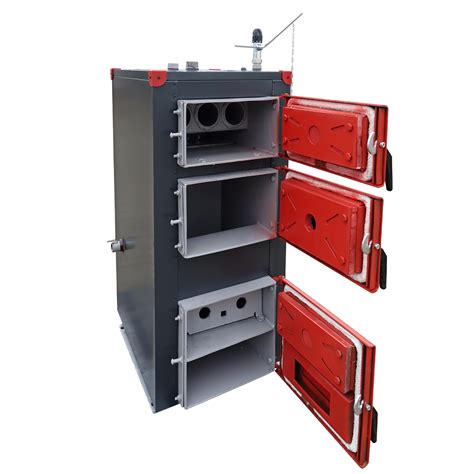

• Klasický typ (neprchavý): Má tvar vertikálne stojaceho obdĺžnika z kovu s dvoma dverami na fasáde. K dispozícii je klasická spaľovacia komora a priestor na zber popola s dúchadlom. Tento typ kotla je atmosférický, bez núteného fúkania.

• Prchavé modely: Dizajnovo sa nelíšia od neprchavých modelov, avšak majú spodné dvere prispôsobené na automatickú inštaláciu horáka na pelety.

• Pyrolýzne jednotky: Sú vybavené sekčným výmenníkom tepla a sú určené výhradne na použitie drevného paliva a drevného odpadu. Využívajú metódu dodatočného spaľovania, čím sa znižuje množstvo škodlivých emisií do atmosféry. Počet vykurovacích sekcií v týchto systémoch určuje kapacitu kotla.

Moderné pyrolýzne kotly sú často navrhnuté na prácu v uzavretom systéme cirkulácie chladiacej kvapaliny. Preto musia byť v okruhu umiestnené ochranné prvky, ktoré ich chránia pred prehriatím.

Dizajnové prvky kotlov na tuhé palivá

Najjednoduchší sekčný kotol na tuhé palivo je zostavený z nasledujúcich základných jednotiek:

• Kovové telo: Vonkajší obal výrobku, ktorý plní nosnú funkciu. K nemu sú pripevnené rôzne komponenty jednotky z vnútornej aj vonkajšej strany.

• Výmenník tepla: Umiestnený vo vnútri pece, pozostáva zo súpravy liatinových častí spojených závitovým kovaním so zapečatenými žiaruvzdornými tesneniami a vybavený vývodmi do vodného okruhu.

• Spaľovacia komora: Vyrobená z hrubostenného oceľového plechu, má tvar vertikálneho obdĺžnika.

• Dvere na nakladanie paliva: Nachádzajú sa na prednom paneli v hornej časti. Majú dvojitú stenu: vnútorná je z tepelne odolnej hrubostennej ocele susediacej so spaľovacou komorou, vonkajšia je z tenkého kovu. Dvere sú vybavené uzamykacou rukoväťou.

• Popolník: Nachádza sa pod nakladacou komorou, má tiež dvojitú konštrukciu s rukoväťou na zatváranie a klapkou na prívod kyslíka zo spodnej strany.

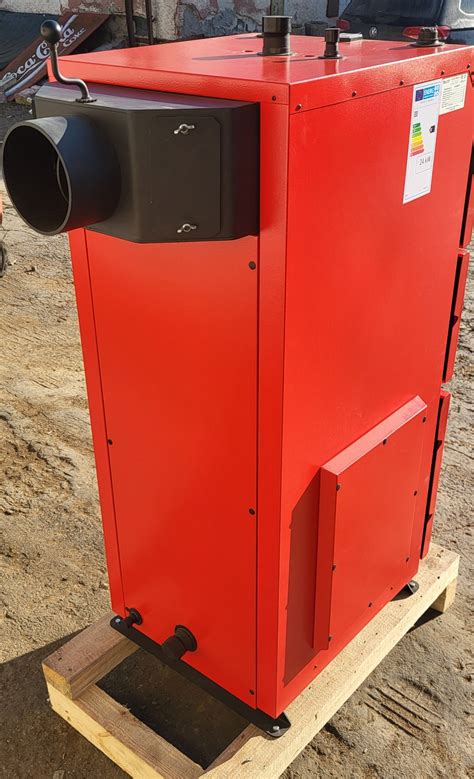

• Dymové výfukové potrubie: Zvyčajne je privarené na zadnej alebo hornej časti tela kotla.

Výhody a nevýhody liatinových kotlov

Pri porovnaní liatinového a oceľového kotla možno konštatovať nasledovné:

Výhody liatiny:

• Odolnosť a životnosť: Liatina je odolnejšia a môže pravidelne slúžiť štvrťstoročie, zatiaľ čo oceľové konštrukcie sa zriedka dožijú viac ako 12 rokov. Liatinové kotly Buderus majú dlhú životnosť viac ako 25 rokov.
• Odolnosť voči korózii: Materiál je odolný voči elektrochemickej aj chemickej korózii.
• Nízka potreba čistenia: Výmenník tepla sa nemusí čistiť tak často ako pri oceľových kotloch, pretože vo vnútri prakticky nevzniká hrdza.
• Jednoduchá údržba a opravy: Prefabrikované časti je možné ľahko odkrútiť a vymeniť za nové, alebo jednoducho zmenšiť veľkosť kotla odpojením sekcií.

Nevýhody liatiny:

• Riziko tepelného šoku: Negatívnou stránkou liatiny je riziko tepelného šoku. Ak sa do horúceho kovu dostane studená voda, je pravdepodobnejšie, že praskne, čo sa pri obyčajnej oceli nestane.
• Citlivosť na mechanické poškodenie: Počas prepravy je potrebné výrobok chrániť pred mechanickým namáhaním.
• Hmotnosť: Značná hmotnosť si vyžaduje pevný základ a komplikuje manipuláciu.
• Cena: Liatinové kotly sú často drahšie ako oceľové.

Typy kotlov na tuhé palivo s liatinovým výmenníkom tepla

Existujú rôzne modifikácie generátorov tepla. Podľa typu použitého tuhého paliva sa kotly delia na:

• Jednotky na spaľovanie uhlia: Vyznačujú sa zvýšenou pevnosťou stien spaľovacej komory.
• Generátory tepla na tuhé palivá z peliet: Pracujú na dreve a poľnohospodárskych peletách.
• Zariadenia s dlhým spaľovaním: Môžu byť navrhnuté iba pre drevený materiál alebo univerzálne na akékoľvek tuhé palivo.
• Generátory tepla pyrolýzneho pôsobenia s liatinovým výmenníkom tepla: Určené na spaľovanie dreva a drevného odpadu s vysokou účinnosťou.

Okrem typu paliva sa zariadenie kotla môže líšiť aj výkonom a konštrukciou pece.

Dôležité upozornenie: Nemali by ste experimentovať a používať palivo, ktoré nie je uvedené v technickom pase zariadenia, pretože takéto kroky môžu viesť k poruche hardvéru alebo celého systému.

Výber kotla na tuhé palivo

Algoritmus výberu kotlového zariadenia s liatinovým výmenníkom tepla sa nelíši od výberu iného kotla. Hlavné kritériá:

• Inštalačný výkon: Tradične sa počíta 1 kilowatt tepelnej energie na vykurovanie 10 metrov štvorcových miestnosti pri štandardnej výške stropu cca 2,60 m. Napríklad pre dom s rozlohou 160 m² (napr. 8 × 10 m s dvoma podlažiami) by ste mali zvoliť kotol s kapacitou približne 20 kW.

  Vzorec pre výpočet výkonu kotla: Základné palivo pre kotol je z pravidla uhlie alebo koks. Pri spaľovaní náhradného paliva s nižšou kalorickou hodnotou, ako je napríklad drevo, dosahuje výkon kotla nižšiu hodnotu. Preto by ste mali vždy venovať pozornosť tomu, pre aké palivo je uvedený menovitý výkon.

  Pri moderných vykurovacích systémoch s menšou potrebou vody v potrubí a dobre izolovanou budovou môžete zvoliť kotol s výkonom o stupeň nižší. Tieto odporúčania zohľadňujú aj ohrev teplej úžitkovej vody.

  Pre výpočet hodnoty vykurovania priestoru sa nezapočítavajú veľké, ľahko vetrané miestnosti ako garáž alebo suterén, aby sa predišlo predimenzovaniu kotla.

• Počet okruhov (len vykurovací alebo kombinovaný na ohrev vody).

• Typ celého vykurovacieho systému: Existujú zariadenia určené iba pre otvorené alebo uzavreté okruhy.

• Celkové rozmery: Ak existujú obmedzenia týkajúce sa veľkosti kotla alebo kotolne.

• Výrobca: Spotrebiteľ sa často zameriava aj na výrobcu. Je lepšie študovať informácie o najpopulárnejších a najpraktickejších jednotkách, pre ktoré sú vždy dostupné náhradné diely.

Správne zvolené zariadenie liatinového kotla bude zodpovedať deklarovaným prevádzkovým parametrom, ak je správne zapojené do vykurovacieho vedenia.

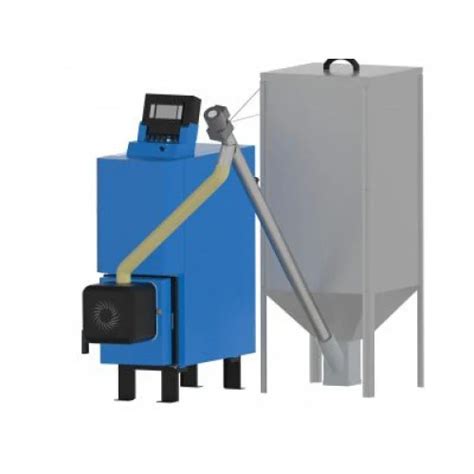

Automatické kotly na ekohrášok (pelety)

Pokiaľ požadujete pohodlie a automatickú prevádzku, automatický kotol so zásobníkom na ekohrášok (pelety) je výhodnou voľbou. Charakteristickým znakom týchto kotlov je presné dávkovanie množstva paliva potrebného na dosiahnutie požadovanej teploty vody. Prúdenie vzduchu je tiež automatické, čo zabezpečuje ekologické spaľovanie s minimom emisií.

Súčasťou automatického kotla je:

• Elektrická riadiaca jednotka
• Ventilátor
• Zásobník na palivo
• Podávač so šnekovým motorom

Prevádzka kotla, teda dávkovanie paliva, zvyčajne prebieha raz za 3 až 14 dní, v závislosti od náplne zásobníka. Kontajner paliva (zásobník) môže byť umiestnený na ľavej alebo pravej strane kotla (v závislosti od vašich potrieb).

Kotol so zásobníkom je považovaný za najlepší zdroj tepla v dome, vzhľadom na cenovo výhodnú prevádzku a dostupnosť rôznych typov tuhých palív. Kotol si dopĺňa palivo sám, čo znamená, že po naplnení násypky sa nemusíte o kotol starať niekoľko dní, aj keď intenzívne kúri. Tým, že si prikladá priebežne, je aj ekologickejší než kotol na ručné prikladanie.

Čím väčšiu násypku máte, tým menej sa musíte o kotol starať. Kotly na pelety majú rôzne typy násypiek:

• Kompaktná násypka na 60 - 250 kg peliet, ktorá vydrží kúriť približne 3 - 4 dni.
• Externá násypka, ktorá stojí samostatne mimo kotla.
• Veľké násypky pre 3 tony peliet, vhodné pre kotly s výkonom od 80 kW.

Menšie kotly ako Biopel Mini a Biopel Mini Tower majú násypku na 40 kg (pre výkon 10 - 15 kW) alebo na 60 kg (vyšší výkon), ktorá im tiež vydrží zhruba 3 - 4 dni. Rozdiel medzi kotlami Biopel Mini a Biopel Mini Tower je v umiestnení násypky - Tower má násypku nad sebou, čím zaberá veľmi málo priestoru (šírka 35 cm).

Rozdiel medzi násypkami pre kotly na uhlie spočíva v ich tvare a vzduchotesnosti. Kotol na uhlie so zásobníkom sa musí zapáliť a nedokáže sám zastaviť proces spaľovania. Na automatických kotloch sa čistí kotlové teleso a horák.

Špecifické modely a technológie

Liatinové kotly Buderus Logano

• Logano G211: Stacionárny liatinový kotol na tuhé palivo s výkonom 20 - 42 kW. Vhodný na drevo, čierne uhlie alebo koks. Vyznačuje sa kvalitným liatinovým telesom a vodou chladenými roštami.

Kotly DAMAT PYRO

Kotly DAMAT PYRO G prinášajú riešenie ekologického kúrenia suchým drevom pomocou pyrolytického spaľovania v liatinovom kotlovom telese. Tento proces zaručuje ekonomickú a ekologickú prevádzku s minimom popola. Liatinové teleso je odolnejšie voči dechtu a kyselinám vznikajúcim pri splyňovaní, čím sa predlžuje životnosť kotla. Súčasťou dodávky je aj chladiaca slučka pre bezpečný odvod prebytočného tepla.

Kotly HUNOR a KÖRÖS

• Liatinový kotol HUNOR LX: Ideálny pre rodinné domy, ponúka spoľahlivý a efektívny spôsob vykurovania. Vďaka jednoduchej obsluhe a minimálnej údržbe je obľúbený u užívateľov preferujúcich jednoduchosť. V porovnaní s inými 5-článkovými kotlami ponúka až o 20 % vyšší výkon a o 20 % väčšiu kapacitu nakladacieho otvoru. Využíva princíp horizontálnej cirkulácie teplého vzduchu pre vyššiu účinnosť. Liatinové teleso kotla je vybavené vodným roštom.
• Oceľový kotol KÖRÖS M: Známy svojou vysokou odolnosťou a trvanlivosťou. Vyznačuje sa vysokou účinnosťou spaľovania vďaka princípu trojitej horizontálnej cirkulácie teplého vzduchu, čo znižuje teploty spalín a emisie.

Kombinované a automatické kotly

Na trhu sú dostupné aj kombinované kotly, ktoré umožňujú spaľovanie rôznych druhov paliva, napríklad dreva a peliet. Medzi takéto patria napríklad modely Kombi pack biomas. Automatické kotly na ústredné kúrenie, napríklad radu PX, sú určené pre vykurovanie rodinných domov a chát. Odporúčaným palivom sú drevné pelety, ktoré sú dopravované zo zásobníka do spaľovacieho priestoru pomocou závitnicového podávača. Tieto kotly umožňujú časovo nenáročnú a jednoduchú obsluhu. V prípade poruchy horáka na pelety je často možné kúriť aj drevom.

Existujú aj liatinové peletové kotly s integrovaným peletovým horákom a šnekovým podávačom. Zásobník na pelety sa zvyčajne dokupuje zvlášť a môže byť umiestnený vpravo alebo vľavo od kotla.

Technické parametre a výkony

Liatinové kotly na uhlie sa dodávajú v širokej škále výkonov, aby vyhovovali potrebám rôznych veľkostí objektov:

• Výkon 23 kW: často s 4 článkami, priemer dymovodu 160 mm.
• Výkon 28 kW: často s 5 článkami, priemer dymovodu 160 mm.
• Výkon 33 kW: často so 6 článkami, priemer dymovodu 160 mm.
• Výkon 38 kW: často so 7 článkami, priemer dymovodu 160 mm.

Niektoré modely, ako napríklad liatinový kotol VIADRUS U22 D, sú dostupné v 4-článkovom prevedení s výkonom 20-25 kW. Menšie kompaktné kotly môžu mať výkony od 12 kW do 24 kW a sú vhodné aj do systémov so samotiažou.

Kotly spĺňajúce emisné normy, ako napríklad emisnú triedu 5 podľa normy EKO, zaručujú ekologickejšiu prevádzku.

Čo je kotol na tuhé palivo?

Kotol na tuhé palivo je zariadenie, ktoré slúži na vykurovanie domov alebo iných budov. Tieto kotly sú navrhnuté tak, aby využívali pevné palivá, ako sú drevo, brikety, uhlie alebo biomasa, na výrobu tepla. Kotly na tuhé palivo pracujú na princípe spaľovania paliva v uzavretej komore, ktorá prenáša teplo do okolitého priestoru cez výmenník tepla. Ak je kotol pripojený k systému vykurovania, teplo sa následne prenáša do radiátorov alebo do podlahového vykurovania a ohrieva tak celú budovu. Ak je kotol pripojený k systému teplej vody, teplo sa používa na ohrev teplej vody v zásobníku.

Liatinový alebo oceľový kotol na tuhé palivo?

Liatinové a oceľové kotly na tuhé palivo sa líšia materiálom použitým na výrobu ich hlavných častí, najmä spaľovacej komory a výmenníka tepla. Každý z týchto materiálov má svoje výhody a nevýhody.

Liatinové kotly:

• Výhody: Vysoká odolnosť proti tepelnému namáhaniu a korózii, dlhá životnosť, väčšia tepelná hmotnosť umožňuje lepšiu reguláciu teploty a dlhšie udržiavanie tepla, rýchlejšie sa zohrievajú a sú menej náchylné na prehriatie.
• Nevýhody: Často drahšie ako oceľové, väčšia hmotnosť komplikuje prenos a inštaláciu, riziko prasknutia pri prudkých teplotných zmenách (tepelný šok).

Oceľové kotly:

• Výhody: Cenovo dostupnejšie, nižšia hmotnosť, rýchlejšia reakčná doba (rýchlejšie sa zohrievajú), jednoduchšia výmena a oprava dielov.
• Nevýhody: Nižšia odolnosť proti korózii v porovnaní s liatinou, kratšia životnosť.

Pri výbere je dôležité zvážiť dostupné palivo, požiadavky na životnosť a cenu.

Sú kotly na tuhé palivo ekologické?

Kotly na tuhé palivo môžu byť ekologické alebo neekologické v závislosti od spôsobu ich použitia a palivových zdrojov. Ak sa kotol používa s efektívnymi spôsobmi spaľovania a používa sa obnoviteľné palivo, môže byť relatívne ekologický. Napríklad kotly na drevo sú ekologické, ak sa drevo získava z udržateľných zdrojov a kotly majú vysokú účinnosť spaľovania, čím sa minimalizuje množstvo emisií skleníkových plynov.

Na druhej strane, neefektívne používanie kotlov na tuhé palivo, najmä spaľovanie nekvalitného alebo nevhodného paliva, môže viesť k veľkým emisiám škodlivých látok, ako sú oxid uhličitý, dusičnany, síry a iné nečistoty.
