Systémy chladenia a kúrenia v automobiloch: Ako fungujú a prečo sú dôležité

Úlohou chladiaceho systému v automobile je efektívne odvádzať teplo generované motorom počas prevádzky. Týmto spôsobom sa udržiava optimálna prevádzková teplota motora, zabraňuje sa jeho prehriatiu a zabezpečuje sa jeho dlhá životnosť a spoľahlivý chod. Keď chladiaci systém funguje správne, motor má dostatočný výkon, olej si zachováva svoju viskozitu a jazda je plynulá a bez stresu.

Základné komponenty chladiaceho systému

Chladiaci systém vozidla sa skladá z niekoľkých kľúčových komponentov, ktoré spolupracujú na udržiavaní správnej teploty motora:

• Radiátor: Primárnym účelom radiátora je odvádzať teplo z chladiacej kvapaliny do okolitého vzduchu. Nachádza sa zvyčajne v prednej časti vozidla, aby mohol efektívne využívať prúdiaci vzduch počas jazdy.
• Termostat: Tento mechanický ventil reguluje prietok chladiacej kvapaliny. Počas studeného štartu je termostat zatvorený, čo umožňuje chladiacej kvapaline cirkulovať len v rámci motora a vykurovacieho systému, čím sa motor rýchlejšie zahrieva na optimálnu prevádzkovú teplotu. Po dosiahnutí tejto teploty sa termostat otvorí a umožní prietok kvapaliny do radiátora.

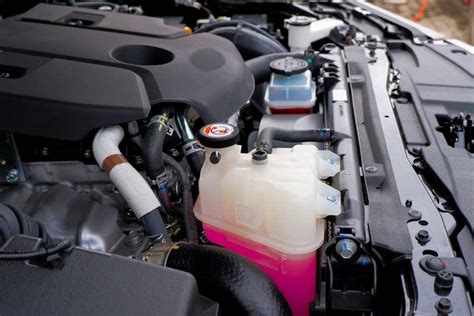

• Expanzná nádrž: Slúži na vyrovnávanie zmien objemu chladiacej kvapaliny spôsobených zmenami teploty. Keď sa kvapalina zahrieva a rozťahuje, prebytok sa presunie do expanznej nádrže. Po ochladení sa kvapalina vráti späť do systému.
• Tlakový uzáver: Umiestnený na expanznej nádrži alebo radiátore, tento uzáver udržuje v systéme tlak. Zvýšenie tlaku zvyšuje bod varu chladiacej zmesi, čím sa predchádza predčasnému vareniu. Tlakový uzáver obsahuje aj vákuový ventil, ktorý po vychladnutí zmesi umožňuje jej návrat späť do okruhu.

Ak tlakový uzáver neudrží tlak alebo zlyhá jeho vákuový ventil, chladiaca zmes môže vrieť predčasne, pretlačí sa do nádržky a po vychladnutí sa nemusí vrátiť späť do systému, čo môže viesť k prehrievaniu.

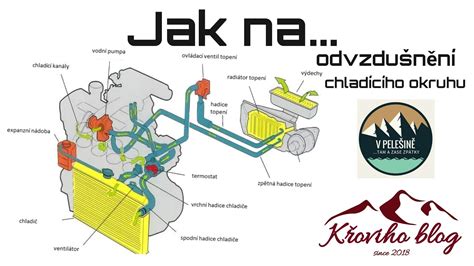

Cirkulácia chladiacej kvapaliny

Počas studeného štartu motor potrebuje dosiahnuť svoju optimálnu prevádzkovú teplotu čo najrýchlejšie. V tomto štádiu cirkuluje chladiaca kvapalina primárne v krátkom okruhu, ktorý zahŕňa motor a vykurovací systém vozidla. Keď motor dosiahne prevádzkovú teplotu, termostat sa otvorí.

Po otvorení termostatu začne chladiaca kvapalina prúdiť aj cez radiátor. Tu sa vďaka prúdiacemu vzduchu (alebo v prípade potreby aj pomocou ventilátora) ochladzuje. Následne ochladená kvapalina obieha späť k vodnej pumpe, ktorá ju opäť tlačí do motora, čím sa uzatvára cyklus. Tento nepretržitý kolobeh zabezpečuje udržiavanie stabilnej prevádzkovej teploty motora.

Pozorovanie hadíc môže poskytnúť cenné informácie o stave chladiaceho systému. Pri studenom štarte je horná hadica vedúca k radiátoru zvyčajne studená. Po niekoľkých minútach, keď sa motor zohreje a termostat sa otvorí, sa hadica citeľne zohreje.

Chladiace zmesi a ich správne použitie

Pre správnu funkciu chladiaceho systému je dôležité používať vhodnú chladiacu zmes. Osvedčený pomer zvyčajne predstavuje približne polovicu koncentrátu a polovicu destilovanej vody, pokiaľ výrobca vozidla neuvádza inak. Farba chladiacej kvapaliny nie je rozhodujúcim kritériom pre jej kvalitu; vždy sa riaďte špecifikáciou výrobcu pre vaše konkrétne vozidlo (napr. G12, G12 plus, G13, OAT alebo HOAT).

Bežné problémy a ich diagnostika

Existuje niekoľko bežných problémov, ktoré môžu ovplyvniť funkčnosť chladiaceho systému a kúrenia:

• Zaseknutý termostat: Môže spôsobiť, že motor zostane buď prehriaty, alebo naopak stále studený, čo vedie k vlažnému kúreniu.
• Slabá alebo zatekajúca vodná pumpa: Nedostatočne vykonáva svoju funkciu tlačiť chladiacu kvapalinu, čo spôsobuje rast teploty motora najmä pri záťaži.
• Upchatý radiátor: Ak sú rebrá radiátora zanesené nečistotami (napr. lístím, hmyzom, prachom), znižuje sa jeho účinnosť chladenia, čo vedie k prehrievaniu, najmä pri státí vozidla.
• Netesné hadice a spoje: Môžu spôsobiť únik chladiacej kvapaliny, čo sa často prejavuje sladkastým zápachom a viditeľnými kvapkami pod autom.

Príznaky problémov s chladiacim systémom môžu zahŕňať:

• Biele mlieko na viečku oleja
• Biele oblaky pary za autom po zahriatí
• Vysoký tlak v hadiciach krátko po štarte
• Mastná dúhová hladina v expanznej nádržke

Postup pri prehrievaní motora

Ak ručička teploty motora stúpa:

1. Uberte z plynu.
2. Zapnite kúrenie na maximum (to pomôže dodatočne ochladiť motor).
3. Bezpečne zastavte vozidlo.
4. Vypnite motor.
5. Nikdy neotvárajte horúcu expanznú nádržku, pretože hrozí obarenie horúcou parou a kvapalinou.
6. Po vychladnutí motora skontrolujte hladinu chladiacej kvapaliny a hľadajte príčinu prehrievania.

Diagnostika problémov s kúrením

Ak kúrenie vo vozidle nefunguje správne, môže to mať viacero príčin:

• Nefunkčný termostat: Ak je zaseknutý v otvorenej polohe, bráni motoru dosiahnuť prevádzkovú teplotu, čo vedie k slabému alebo žiadnemu teplu.
• Nízka hladina chladiacej kvapaliny: Nedostatok kvapaliny v chladiacom systéme znižuje jeho schopnosť ohrievať interiér.
• Problémy s ventilátorom ohrievača: Ak ventilátor nefunguje, vzduch nemôže cirkulovať cez výmenník tepla do kabíny.
• Porucha ovládacích prvkov: Problémy s elektrickými prepínačmi, ovládacími káblami alebo klapkami môžu brániť regulácii toku teplého vzduchu.
• Vzduchové bubliny v chladiacom systéme: Vzduchové vrecká môžu blokovať prietok chladiacej kvapaliny a negatívne ovplyvniť funkciu kúrenia.
• Problémy s termostatickou klapkou: Táto klapka reguluje množstvo teplého vzduchu vstupujúceho do kabíny.
• Vlažné kúrenie: Často signalizuje prítomnosť vzduchu v systéme alebo nesprávne fungovanie termostatu.

Pri kontrole systému sa zamerajte na tieto oblasti:

• Hladina chladiacej zmesi: Ráno, keď je motor studený, skontrolujte hladinu v expanznej nádržke. Mala by byť medzi ryskami MIN a MAX.
• Teplota počas jazdy: Po rozohriatí by ručička teploty mala zostať približne v strede ukazovateľa.
• Kúrenie: Zapnite kúrenie a skontrolujte, či vzduch fúka rovnomerne a je dostatočne teplý.
• Radiátor a ventilátor: Skontrolujte, či rebrá radiátora nie sú zanesené nečistotami.
• Hadice a spoje: Vizuálne skontrolujte, či hadice nie sú mokré, mastné alebo popraskané.

Ak hladina chladiacej kvapaliny klesá, hľadajte netesnosti. Opakované dolievanie bez opravy problému rieši len dočasne.

Ventilátory a nútené vetranie v interiéri vozidla

Teplota a kvalita vzduchu v kabíne vozidla majú významný vplyv na pozornosť a komfort vodiča aj posádky. Preto je dôležité zabezpečiť dostatočný prísun čerstvého vzduchu, ktorý je zároveň čistený a podľa potreby ohrievaný alebo ochladzovaný.

Keďže prirodzené prúdenie vzduchu (náporové vetranie) je efektívne až pri rýchlostiach približne od 50 km/h, je nevyhnutné zabezpečiť nútené vetranie pomocou ventilátora. Nasávanie čerstvého vzduchu by malo byť umiestnené na mieste s minimálnym výskytom nečistôt a výfukových plynov.

Nútené vetranie vytvára v interiéri vozidla mierny pretlak, čo pomáha odvádzať použitý vzduch cez prieduchy alebo otvorené okná.

Systémy vykurovania interiéru

Rozlišujeme dva hlavné spôsoby vykurovania interiéru z pohľadu chladenia motora:

1. Motory chladené vzduchom: Nasávaný čerstvý vzduch sa ohrieva pomocou tepla výfukových plynov prostredníctvom výmenníka tepla vo výfukovom systéme.
2. Motory chladené kvapalinou: Tento typ je v súčasnosti dominantný. Nasávaný čerstvý vzduch je privádzaný k výmenníku tepla, ktorý je ohrievaný chladiacou kvapalinou motora.

Regulácia teploty vzduchu v oboch systémoch funguje na mechanickom princípe a je založená na:

• Množstve chladiacej kvapaliny prúdiacej cez výmenník tepla (pri motoroch chladených kvapalinou).
• Množstve nasávaného čerstvého vzduchu, ktorého prietok je regulovaný klapkou (pri zachovaní stáleho prietoku chladiacej kvapaliny).

Tieto systémy fungujú pri nútenom nasávaní vzduchu ventilátorom aj pri náporovom nasávaní.

Elektronické riadenie teploty

Moderné vozidlá čoraz častejšie využívajú elektroniku na riadenie vykurovania. Požadovaná teplota v interiéri sa nastavuje pomocou tlačidla alebo otočného ovládača. Teplotné snímače monitorujú aktuálnu teplotu a tieto údaje sú odosielané do riadiacej jednotky. Tá porovnáva aktuálnu teplotu s nastavenou hodnotou a v prípade odchýlky vydáva pokyny na reguláciu pomocou magnetického ventilu, ktorý riadi prietok chladiacej kvapaliny, alebo pomocou klapky regulujúcej množstvo vzduchu.

Nezávislé kúrenie

Nezávislé kúrenie (tzv. bufík) je určené na vykúrenie stojaceho vozidla pri vypnutom motore. Tieto systémy zvyčajne spaľujú palivo z nádrže vozidla. Vzduch pre spaľovanie je privádzaný malým ventilátorom. Teplo vzniknuté horením sa v tepelnom výmenníku odovzdáva nasávanému čerstvému vzduchu, ktorý je následne pomocou ďalšieho ventilátora vháňaný do interiéru. Alternatívou je ohrev chladiacej kvapaliny v tepelnom výmenníku, ktorá potom ohrieva interiér cez ventilačnú sústavu.

Mnohé moderné dieselové motory, vďaka vyššej účinnosti, produkujú menej odpadového tepla, čo si vyžaduje tzv. dokurovanie chladiacej kvapaliny.

Pomocné vykurovanie systémom PTC (Positive Temperature Coefficient) využíva elektrické ohrevy (teristory), ktoré premieňajú elektrickú energiu na teplo. Tento systém je obvykle umiestnený za výmenníkom tepla klimatizačnej sústavy a funguje pri teplotách nižších ako 5 °C a vypnutej klimatizácii.

Výmenník tepla výfukových plynov pomáha prenášať teplo z výfukových plynov do chladiacej kvapaliny. Palivový ohrievač obsahuje spaľovaciu komoru, cez ktorú preteká chladiaca kvapalina, a následne zohrieva vzduch privádzaný do interiéru.

Klimatizácia vozidla

Klimatizácia sa stala takmer neoddeliteľnou súčasťou moderných vozidiel. Zväčšená presklená plocha spôsobuje tzv. skleníkový efekt, ktorý výrazne zvyšuje teplotu v interiéri, čo negatívne vplýva na pozornosť vodiča a bezpečnosť jazdy. Klimatizácia zároveň zvyšuje komfort cestovania.

Ako funguje klimatizácia

Základným predpokladom pre fungovanie klimatizácie v klasickom vozidle so spaľovacím motorom je naštartovaný motor, ktorý poháňa kompresor pomocou remeňa. Moderné systémy najprv spustia kontrolný mechanizmus a po splnení podmienok zapnú kompresor.

• Konštantný výkon: Kompresor je spustený pomocou elektromagnetickej spojky.
• Premenlivý výkon (väčšina moderných systémov): Kompresor je riadený špeciálnym ventilom, ktorý reguluje prietok chladiva.

V hybridných autách a elektromobiloch je kompresor klimatizácie poháňaný elektromotorom, takže funguje aj pri vypnutom spaľovacom motore.

V súčasnosti sa vo všetkých klimatizačných zariadeniach používa chladivo R134a (tetrafluóretán). Objem chladiva v systémoch sa postupne znižuje, pričom priemerne sa pohybuje okolo 500 gramov.

Automatická a manuálna klimatizácia

• Manuálna klimatizácia: Vyžaduje manuálne nastavenie teploty a otáčok ventilátora.
• Automatická klimatizácia (digitálna): Udržuje predvolenú teplotu v interiéri konštantne pomocou teplotných snímačov a automaticky reguluje otáčky ventilátora a rozdelenie vzduchu pre optimálny komfort.

Aktivácia klimatizácie (manuálnej alebo digitálnej) prebehne po stlačení tlačidla. Elektronika skontroluje systém a spustí kompresor.

Proces chladenia klimatizácie

1. Kompresor: Nasáva plynné chladivo z výparníka, stláča ho a zvyšuje jeho teplotu (60-90 °C).
2. Kondenzátor: Zahriate chladivo pod tlakom (cca 1,6 MPa) putuje do kondenzátora, kde sa ochladzuje a skvapalňuje. Ochladzovanie prebieha prirodzeným prúdením vzduchu alebo pomocou ventilátora.
3. Filter a dehydrátor: Skvapalnené chladivo prechádza cez filter a dehydrátor, ktorý odstraňuje vlhkosť zo systému a slúži ako zásobník kvapalného chladiva.
4. Expanzný ventil: Reguluje množstvo chladiva vstupujúceho do výparníka.
5. Výparník: V výparníku sa chladivo odparuje pri teplote -28 °C, čím odoberá teplo okolitému vzduchu. Tento proces ochladzuje a vysušuje vzduch, ktorý je následne ventilátorom vháňaný do kabíny. Kondenzovaná voda je odvádzaná mimo vozidlo.

Okruhy vzduchu

• Otvorený okruh: Nasáva čerstvý vzduch, ktorý prechádza cez prachový/peľový filter, ochladzuje sa vo výparníku a následne sa môže dohrievať v tepelnom výmenníku.
• Uzavretý okruh (vnútorná cirkulácia): Vzduch je nasávaný z interiéru, čistený vo filtri, upravovaný v klimatizačnom systéme a opäť vháňaný do kabíny. Táto funkcia sa aktivuje na zabránenie nasávania znečisteného vonkajšieho vzduchu.

Snímače kvality vzduchu

Moderné klimatizácie sú vybavené snímačom kvality vzduchu, ktorý meria koncentráciu škodlivín vo vzduchu. Ak koncentrácia prekročí stanovenú hranicu, riadiaca jednotka automaticky prepne na vnútornú cirkuláciu vzduchu.

Bezpečnostné prvky klimatizácie

Klimatizačný systém obsahuje bezpečnostné zariadenia na ochranu pred poškodením:

• Teplotný snímač: Zapína prídavný ventilátor na kondenzátore pri príliš vysokej teplote chladiaceho prostriedku.
• Vysokotlakový spínač: Vypína kompresor pri príliš vysokom tlaku v systéme.
• Nízkotlakový spínač: Vypína kompresor pri poklese tlaku pod 0,2 MPa, čo signalizuje riziko úniku chladiva.
• Pretlakový ventil: Vypúšťa chladivo, ak tlak vo vedení prekročí 4 MPa.

Vplyv klimatizácie na spotrebu paliva

Prevádzka klimatizácie odoberá časť výkonu motora, čo sa prejavuje na zvýšenej spotrebe paliva. Najvýraznejšie zvýšenie spotreby nastáva pri počiatočnom ochladzovaní interiéru (cca 2,4-4,2 l/100 km). Udržiavanie nastavenej teploty je energeticky menej náročné (0,8-2,1 l/100 km v meste, 0,1-0,7 l/100 km mimo mesta).

Pre optimalizáciu spotreby pri zapnutí klimatizácie sa odporúča najprv vyvetrať prehriaty interiér otvorenými oknami a následne zapnúť vnútornú cirkuláciu vzduchu.

Dieselové ohrievače

Dieselové ohrievače sú zariadenia určené na vykurovanie v chladnom prostredí, či už pre vozidlá, obytné automobily, nákladné autá alebo lode. Vytvárajú teplo spaľovaním nafty a prenášajú ho do kabíny alebo motora.

Typy dieselových ohrievačov

Existujú dva hlavné typy:

• Ohrievače vzduchu: Spaľujú naftu na ohrev výmenníka tepla. Cirkulačný ventilátor vháňa studený vzduch z kabíny cez tento výmenník, čím ohrieva interiér. Sú ideálne pre rýchle vykurovanie uzavretých priestorov.
• Ohrievače chladiacej kvapaliny: Ohrievajú chladiacu kvapalinu v chladiacom systéme vozidla, čím nepriamo zvyšujú teplotu motora a umožňujú ľahší štart pri nízkych teplotách. Môžu tiež slúžiť na ohrev interiéru cez výmenník tepla.

Obe metódy je možné použiť samostatne alebo spoločne.

Ako fungujú

Kľúčové komponenty zahŕňajú spaľovaciu komoru, výmenník tepla, palivové čerpadlo a riadiaci systém. Palivové čerpadlo dodáva naftu do spaľovacej komory, kde sa rozptyľuje a odparuje. Žeraviaci kolík zapáli zmes. Ventilátor privádza čerstvý vzduch na udržanie spaľovania. Teplé spaliny prenášajú teplo cez výmenník tepla do ohrievaného média.

Výber a inštalácia dieselového ohrievača

Pri výbere je dôležité zvážiť:

• Potrebu ohrevu: Vzduch v kabíne alebo chladiaca kvapalina (predhrev motora).
• Potrebný výkon: Pre väčšinu dodávok a nákladných áut postačuje 5 000 W, pre väčšie priestory alebo extrémne chladné podmienky sú vhodné ohrievače s výkonom 8 000 - 12 000 W.

Pri inštalácii je dôležité dodržať bezpečnostné pokyny týkajúce sa vzdialeností od horľavých materiálov, zabezpečenia elektroinštalácie a umiestnenia ovládacích prvkov a prívodu vzduchu.

Riešenie problémov s dieselovým ohrievačom

• Biely dym pri štarte: Vzduch v palivovom potrubí.
• Ohrievač sa nezapáli: Najčastejšie porucha žeraviaceho kolíka.
• Vypnutie krátko po štarte: Často spôsobené vzduchom v chladiacom okruhu alebo zablokovaným prívodom vzduchu.
• Nezvyčajný hluk: Kontrola obežného kolesa motora.
• Chybové kódy: Pozrite si servisný manuál.

Dieselové ohrievače môžu byť hlučné, ale kvalitnejšie modely a tichšie palivové čerpadlá minimalizujú hluk.
