Stenové chladenie predstavuje efektívny spôsob regulácie teploty v interiéroch, ktorý sa stáva čoraz populárnejším. Hoci názov článku odkazuje na "zdroj tepla pre stenové chladenie", v praxi ide o hľadanie optimálneho zdroja energie pre systémy, ktoré dokážu interiér ako vykurovať, tak aj chladiť prostredníctvom sálania zo stien.
Princíp sálavých systémov: Vyhrievanie a chladenie
Sálavé systémy, ako sú stenové a stropné chladenie, fungujú na princípe prenosu energie medzi povrchmi v miestnosti. Na rozdiel od bežných klimatizačných jednotiek, ktoré ochladzujú vzduch jeho rýchlou cirkuláciou, sálavé systémy využívajú šírenie tepla prostredníctvom žiarenia. Energia sa prenáša od teplejších predmetov smerom k chladnejšej ploche (steny alebo stropu) alebo naopak pri vykurovaní.
Stropné chladenie
Stropné chladenie využíva špeciálne chladiace panely alebo potrubia zabudované do stropnej konštrukcie. Cez ne prúdi studená voda, ktorá ochladzuje povrch stropu. Ten následne pôsobí ako veľká chladiaca plocha a sála príjemný chlad smerom nadol do miestnosti. Tento systém funguje veľmi podobne ako podlahové kúrenie, avšak namiesto tepla distribuuje chlad.
Stenové vykurovanie a chladenie
Princíp stenového vykurovania spočíva v uložení vykurovacieho potrubia na stenu miestnosti pod tenkú vrstvu omietky. Procesom sálania dochádza k ohrievaniu ostatných stien, stropu aj podlahy. Vykurovaná stena tak predstavuje účinný a veľkoplošný zdroj sálavého tepla s maximálnou povrchovou teplotou okolo +35 °C, čím sa dá dosiahnuť takmer ideálne rozloženie teploty, ťažko dostupné iným zdrojom tepla. V režime chladenia stena naopak odvádza teplo z miestnosti.
Stenové vykurovanie a chladenie je najvhodnejšie kombinovať s tepelným čerpadlom. Pre vykurovanie je ideálne podlahové vykurovanie a pre chladenie je ideálne chladenie stropom - ide o vnímanie tepla/chladu človekom (nohy v teple). Stenové chladenie/vykurovanie je možnosťou, kde ľuďom nevadí chlad od nôh, teplo od hlavy a ani chladenie prúdom studeného vzduchu.
Výhody sálavých systémov (stropné a stenové)
Sálavé systémy vykurovania a chladenia prinášajú množstvo benefitov, ktoré spájajú komfort, úsporu energie a zdravé vnútorné prostredie.
- Rovnomerná teplota v miestnosti: Najväčším prínosom je rovnomerné rozloženie chladu alebo tepla. Ochladený strop či stena sála energiu do priestoru a vytvára tak stabilné podmienky. Nevznikajú teplé miesta ani chladné prievany, ale príjemná teplota v celom interiéri.
- Tichá a nenápadná prevádzka: Na rozdiel od klimatizácie, ktorá má ventilátory a kompresory, stropné a stenové chladenie pracuje takmer bezhlučne. V miestnosti nepočuť žiadne bzučanie ani hučanie, čo vytvára ideálne podmienky na spánok, prácu alebo relax.
- Estetické riešenie bez prievanu: V interiéri nenájdete žiadne viditeľné jednotky či výduchy. Celý systém je skrytý v strope alebo stene, takže neruší dizajn miestnosti. Zároveň neprodukuje prievan, čo znamená, že v priestore nevzniká nepríjemný pocit studeného vzduchu.
- Energetická efektivita a úspora nákladov: Tieto systémy pracujú s vodou, ktorá má lepšiu schopnosť prenášať teplo než vzduch. Vďaka tomu dokážu fungovať pri vyšších teplotách chladiacej vody (napr. 16-18 °C), čo je omnoho úspornejšie než klimatizácia. Pri stenovom vykurovaní je možné znížiť teplotu vykurovacej kvapaliny o niekoľko stupňov, čo môže viesť k úspore až 6 % ročne.
- Pozitívny vplyv na zdravie: Klimatizácia často víri prach, peľ a iné nečistoty, čo môže spôsobovať problémy alergikom a astmatikom. Sálavé systémy pracujú bez prúdenia vzduchu, takže tieto častice sa v interiéri neusádzajú. Systém nevysušuje vzduch a neprodukuje prievan. Mnohí ľudia majú skúsenosť, že po spánku v klimatizovanej miestnosti sa cítia prechladnutí alebo ich trápi suché hrdlo. Sálavé chladenie tieto riziká eliminuje.
Limity a možné riziká
Aj keď sálavé chladenie má množstvo výhod, pri jeho zvažovaní je dôležité poznať aj limity a možné riziká. Jedným z hlavných obmedzení je kondenzácia vlhkosti. Ak teplota chladiacej vody klesne príliš nízko a v miestnosti je vysoká vlhkosť, na povrchu stropu alebo steny sa môže začať zrážať voda. Preto je dôležité mať riadenú reguláciu a ideálne kombinovať systém s rekuperačnou jednotkou, ktorá zabezpečí výmenu vzduchu a kontrolu vlhkosti.
Ďalším limitom sú vyššie vstupné náklady než klasická klimatizácia. Cena závisí od veľkosti objektu, zvoleného riešenia a prepojenia s ďalšími technológiami. Návratnosť investície sa však dosahuje v priebehu niekoľkých rokov, najmä ak systém využívate aj na vykurovanie alebo ho kombinujete s energeticky úspornými zdrojmi, ako je tepelné čerpadlo.
Zdroje chladu a energie pre stenové chladenie
Pri stenovom chladení je kľúčové vybrať správny zdroj energie, ktorý dokáže zabezpečiť chladiacu vodu s teplotou približne 16°C. Ideálny zdroj by mal byť finančne efektívny a, ak je to možné, univerzálny aj pre vykurovanie.
Pasívne a aktívne chladenie
- Pasívne stropné chladenie využíva prírodné zdroje chladu - napríklad studničnú alebo geotermálnu vodu. Prevádzkové náklady sú minimálne, no výkon je nižší a systém závisí od dostupnosti zdroja.
- Aktívne stropné chladenie pracuje s tepelným čerpadlom alebo chladiacou jednotkou, ktorá aktívne vyrába chlad.
Podzemná voda (vrt alebo studňa)
Ak máte na pozemku výdatný zdroj spodnej vody (ideálne minimálne 0,5 l/m²), máte šancu využiť najlacnejší zdroj energie pre sálavé chladenie. Vodu z vrtu stačí dostať do systému čerpadlom cez výmenník tepla, ktorý nastaví jej teplotu. Spodná voda má teplotu okolo 10°C, a preto ju paradoxne treba mierne ohriať, aby sa zabránilo kondenzácii v systéme. Prevádzkové náklady sú v podstate len spotreba elektrickej energie cirkulačného čerpadla, čo môže byť až o 20 % nižšie ako pri použití tepelného čerpadla alebo chladiacej jednotky.
Systém dvoch studní funguje tak, že voda sa do systému čerpá z jednej studne napríklad cez výmenník a odvádza sa do druhej studne. Tento spôsob však nie je vhodný do všetkých lokalít a je limitovaný geologickými parametrami podložia.
Kompresorová chladiaca jednotka (Chiller)
Kompresorová chladiaca jednotka, známa ako chiller, je ideálna ako zdroj chladu pre systémy sálavého chladenia, najmä v bytoch. Chiller môže byť samostatná exteriérová kompaktná jednotka (podobná externej klimatizačnej jednotke) alebo rozdelený na interiérovú a exteriérovú časť. Toto v podstate jednoduchšie a menšie tepelné čerpadlo je ideálne ako zdroj chladu okrem bytov aj v domoch, kde je vykurovanie riešené napríklad tradičným kotlom. Chiller dokáže v primárnom chladiacom okruhu produkovať chlad a dodať ho do sekundárneho vodného okruhu, kde obieha chladiaca voda.

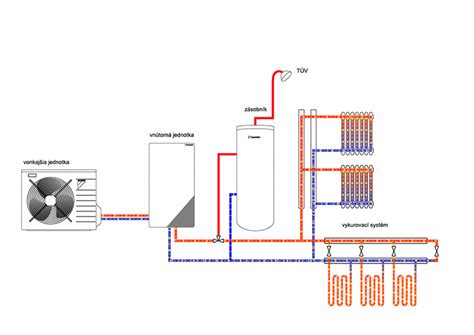

Tepelné čerpadlá
Z aktuálnych možností zdroja energie pre systémy sálavého chladenia je jednoznačným víťazom tepelné čerpadlo. Obrovskou a bezkonkurenčnou výhodou tepelných čerpadiel je možnosť ich využitia nielen na chladenie, ale aj na vykurovanie objektu, ohrev teplej vody a riadené vetranie. Moderné tepelné čerpadlá dnes zvládnu oveľa viac, ako to vôbec prvé, skonštruované Aurelom Stodolom pred takmer sto rokmi, ktoré dodnes funguje.
Tepelné čerpadlá dokážu energiu prostredia premeniť na teplo alebo chlad. Tepelná energia sa zo vzduchu, zeme alebo vody cez výmenník privedie k chladiacemu médiu v kompresore. Tam sa teplotná úroveň mení na požadovanú, ktorá je odovzdávaná do chladiaceho alebo vykurovacieho okruhu.
- Pasívny systém chladenia funguje pri systémoch tepelných čerpadiel voda/voda alebo zem/voda.
- Aktívne chladenie využívajú systémy tepelných čerpadiel vzduch/voda.
Inštalovanie tepelného čerpadla nie je len ekonomicky výhodné, ale aj zodpovedné voči životnému prostrediu. Ak hľadáte energeticky efektívny, ekologický a spoľahlivý spôsob vykurovania a ohrevu vody, tepelné čerpadlo môže byť správnou voľbou pre vašu budovu.
Inštalácia a komponenty stenového systému
Proces inštalácie závisí od toho, či ide o novostavbu alebo existujúci objekt. V novostavbách je stenové chladenie najjednoduchšie realizovať, pretože systém sa dá naplánovať už v projekte a zabudovať priamo do steny. Inštalácia v už hotových priestoroch je náročnejšia, často sa využíva systém sadrokartónových podhľadov alebo stien s kapilárnymi rohožami.
Komponenty systému
Potrubie, ako dôležitá súčasť stenového vykurovania a chladenia, je ponúkané z vysokohustotného zosieťovaného polyetylénu s difúznou kyslíkovou bariérou. Tento materiál je vysoko ohybný, odolný voči tlaku a teplote, korózii, tvorbe usadenín vápna a má vysokú chemickú odolnosť. Fixačné lišty IVAR.GL-ST sa inštalujú na hrubú omietku steny a slúžia na pevnú fixáciu potrubia (napr. 12 × 2 mm) a zabezpečenie požadovanej osovej vzdialenosti.
Fixačná textilná sieť IVAR.FIXSIT vystužená sklenenými vláknami je nevyhnutnou súčasťou konštrukcie stenového vykurovania/chladenia. Aplikuje sa do vlhkej omietky po prvej vrstve, zakrývajúc potrubie po horný okraj. Druhá vrstva omietky sa nanáša skôr, než prvá vyschne, aby sa zabezpečilo prepojenie oboch vrstiev s minimálnou hrúbkou omietky 15 mm nad potrubím.
Mokré a suché systémy
- Mokrý systém: Rúrky sa vložia do vodiacej lišty upevnenej na stene, a následne sa omietajú. Pre stenové vykurovanie sú vhodné omietkové malty s pojivom: sadra, cement, vápno/cement, alebo výrobcami odporúčané výrobky. Omietky musia mať dobrú tepelnú vodivosť. Celková hrúbka omietky je cca 40 mm, s vrstvou nad rúrkami 10 mm až 20 mm. Omietanie steny sa prevádza len pri natlakovanom systéme.
- Suchý systém: Je určený najmä pre montované stavby a využíva sadrokartónové dosky so zapustenými rúrkami. Napríklad dosky zosilnené drevenými vláknami (hrúbka 15 mm) s integrovanou rúrkou RAUTHERM S 10,1 x 1,1 usporiadanou do registrov. Montáž je veľmi rýchla a jednoduchá, časovo náročné stierkovanie odpadá, keďže rúrky sú umiestnené na zadnej strane dosky. Takéto systémy sú ideálne pre oblasti bez alebo s malým zaťažením vlhkosťou.
Tlaková skúška
Pred omietnutím alebo dokončením suchého systému sa musí vykurovacia sústava preskúšať na tesnosť. Systém sa natlakuje v rozsahu 0,2 MPa až 0,4 MPa a v tomto stave musí vydržať minimálne 24 hodín. Dovolený pokles tlaku je 1/3 pôvodnej hodnoty. Ak tlaková skúška preukáže pokles tlaku, je potrebné príčinu lokalizovať, opraviť a opätovne systém natlakovať. O vykonaní tlakovej skúšky sa vystavuje protokol.
Kombinácie a údržba
Stropné chladenie funguje ideálne v kombinácii s nízkoteplotnými zdrojmi tepla a chladu, ako sú tepelné čerpadlá. Najčastejšie sa spája s podlahovým kúrením - v zime ohrieva podlaha, v lete chladí strop. Kombinácia s rekuperačnou jednotkou patrí medzi najefektívnejšie riešenia, keďže rekuperácia zabezpečuje výmenu vzduchu a kontrolu vlhkosti, zatiaľ čo sálavé systémy sa starajú o teplotný komfort.
Jednou z veľkých výhod je nízka náročnosť na údržbu. Na rozdiel od klimatizácie tu nie sú filtre ani vnútorné jednotky, ktoré by bolo treba pravidelne čistiť. Odporúča sa však kontrola funkčnosti regulácie a prípadné odvzdušnenie systému raz za 2-3 roky. Kvalitne nainštalované plastové potrubia a kapilárne rohože majú životnosť niekoľko desiatok rokov, často viac než samotná stavba.
