Pri návrhu a realizácii vykurovacích systémov je kľúčové správne zvoliť typ a dimenzie potrubí, ktoré zabezpečia efektívnu distribúciu tepla a dlhodobú spoľahlivosť celého systému. Tento proces zahŕňa zohľadnenie rôznych faktorov, ako sú prevádzkové vlastnosti vykurovacej siete, materiálové charakteristiky potrubí, ako aj špecifické požiadavky konkrétneho objektu.
Základné princípy návrhu vykurovacích rozvodov
Hlavnou úlohou potrubí vo vykurovacích systémoch je dodávať chladiacu kvapalinu z vykurovacieho kotla k radiátorom a iným vykurovacím telesám. Pri inštalácii potrubí je potrebné zohľadniť špecifiká materiálu výroby, správne namontovať dilatačné škáry a zabezpečiť dokonalú tesnosť.
Prehliadanie webu pomocou súborov cookie nám umožňuje analyzovať prevádzku a neustále zlepšovať funkcie, výkon a použiteľnosť našich stránok. Ponúkame široký sortiment radiátorov, vrátane malých radiátorov s termostatickými alebo elektrickými doplnkami.
Voľba schémy vykurovacieho systému
Pred začatím výpočtov a výberom materiálov je potrebné určiť prevádzkové vlastnosti vykurovacej siete a vypracovať diagram systému, ktorý môže byť jednorúrkový, dvojrúrkový alebo kolektorový. Následne sa vykoná úplný výpočet jeho charakteristík, vrátane tepelného režimu prevádzky, hydraulického odporu a optimálneho tlaku.
Pri systémoch s prirodzenou cirkuláciou sa odporúčajú inštalovať rúry s veľkým priemerom, od 24 mm a viac. V súčasnosti sú najčastejšie používané polypropylénové rúry, ktoré sú cenovo dostupné a ľahko sa inštalujú.
Materiály pre vykurovacie potrubia
Pri výbere materiálu pre vykurovacie potrubia je dôležité zvážiť ich vlastnosti a vhodnosť pre konkrétne podmienky.
Vystužené plastové (kovovo-plastové) vykurovacie potrubia
Tieto potrubia boli donedávna obľúbené vďaka prijateľným nákladom a jednoduchej inštalácii. Medzi ich nevýhody však patria vysoké požiadavky na kvalitu spojov, ktoré sú najčastejším miestom porúch, a citlivosť na pokles tlaku a vodné kladivo.
Polypropylénové vykurovacie potrubia
Polypropylénové rúry sa od kovovo-plastových líšia materiálom výroby a spôsobom pripojenia, ktoré sa realizuje zváraním pomocou špeciálneho zariadenia. Vykurovacie potrubia z týchto rúrok majú lepšie výkonové charakteristiky a sú zbavené nevýhod kovovo-plastových. Sú považované za najdostupnejšiu možnosť na trhu.
Vlastnosti polymérových rúrok zahŕňajú rôzne stupne rozťažnosti plastu a výstuže (hliník alebo sklolaminát), ktoré sa vyrovnávajú dilatačnými škárami. Pri ich inštalácii je potrebné dodržiavať režimy zvárania v závislosti od typu potrubia a jeho priemeru. Pri vystužených polypropylénových rúrach je pred spájkovaním nutné očistiť koniec výstužnej vrstvy.
Oceľové vykurovacie rúrky
V súčasnosti sa oceľové rozvody pri vykurovaní používajú zriedkavejšie, najmä kvôli náročnosti inštalácie a riziku korózie. Zváranie oceľových potrubí vyžaduje špeciálne vybavenie a zručnosti. Oceľové rúry však dokonale odolávajú vysokému tlaku a sú vhodné pre centralizované vykurovacie systémy.
Výpočet a dimenzovanie potrubí
Pre presný výpočet potrubí pre systémy ohrevu vody sa odporúča použiť špeciálne softvérové systémy, ktoré zohľadnia všetky prevádzkové režimy a kritické parametre. Orientačný výpočet je možné vykonať aj pomocou vzorca:
D = √ 354 * (0,86 * Q * Δt) / V
kde:
- D - priemer potrubia v cm
- Q - tepelné zaťaženie úseku v systéme, kW
- Δt - teplotný rozdiel v priamom a spätnom potrubí, °С
- V - rýchlosť pohybu chladiacej kvapaliny, m / s
Na určenie tepelného zaťaženia sa používa vzorec:
Q = (V * Δt * K) / 860
kde:
- V - objem miestnosti, m³
- Δt - rozdiel teplôt v dome a vonku, °С
- K - koeficient tepelných strát domu (0,6-0,9 pre dobre zateplené budovy, 1-1,9 pre strednú úroveň, 2-3 pre nedostatočne zateplené budovy)
Tabuľka pre výpočet priemeru potrubia
Rýchlosť chladiacej kvapaliny závisí od tepelného zaťaženia a je možné ju určiť z tabuľky. V praxi pre inštaláciu vykurovacích potrubí v súkromnom dome postačuje zvoliť diaľnice s priemerom 20 až 24 mm. Prierez prepojok by mal byť o jednu veľkosť menší.
Na zníženie strát trením by sa mal minimalizovať počet rotačných uzlov v obvode.

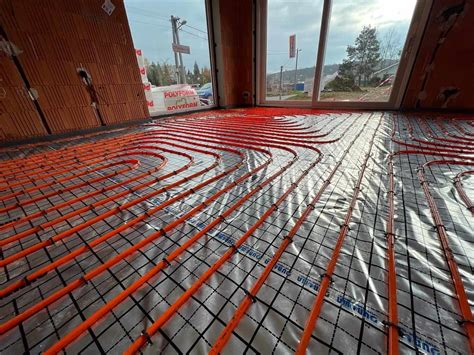

Inštalácia vykurovacieho potrubia
Pri správnej inštalácii potrubí do vykurovacieho systému je dôležité dodržiavať odporúčania výrobcu a regulačnú dokumentáciu, ako napríklad SNiP 3.05.01-85. Táto norma popisuje inštalačné normy, vrátane vzdialenosti medzi vykurovacími potrubiami v závislosti od prítomnosti tepelnoizolačnej vrstvy.
| Menovitý priemer potrubia, mm | Najväčšia vzdialenosť, m, medzi potrubnými tvarovkami | |
|---|---|---|
| Neizolované | Izolovaný | |
| 15 | 2,5 | 1,5 |
| 20 | 3 | 2 |
| 25 | 3,5 | 2,5 |
| 32 | 4 | 3 |
| 40 | 4,5 | 3,5 |
| 50 | 5 | 3,5 |
| 65 | 8 | 6 |
| 80 | 10 | 7 |
| 100 | 12 | 9 |
| 125 | 15 | 10 |
Počas inštalácie je potrebné dodržiavať požiadavky na vykurovacie potrubia:
- Pre gravitačné systémy dodržiavať správny sklon potrubia (0,05 cm na meter).
- V plastových vedeniach na dlhých úsekoch inštalovať expanzné slučky.
- Optimálna vzdialenosť medzi potrubiami pri vykurovaní je 200 mm, môže sa meniť smerom nahor s tepelnou izoláciou.
- Pri závitových spojeniach použiť pásku FUM alebo kábel.
- Pri zváraní potrubí dodržať vzdialenosť aspoň 500 mm od elektrického vedenia a kanalizačného potrubia.
- Pre správne pripojenie k vykurovaciemu telesu nainštalovať v jednorúrkových systémoch prepojku (jumper).
- Pri inštalácii polymérových vykurovacích potrubí sa odporúča použiť komponenty od jedného výrobcu.
AKO ZAPOJIŤ SYSTÉM ÚSTREDNÉHO KÚRENIA OD ZÁKLADU - S PLÁN
Tepelná izolácia vykurovacích potrubí
Tepelná izolácia vykurovacích potrubí je dôležitým preventívnym opatrením na ochranu potrubí pred vonkajšími vplyvmi, ako sú nízke teploty alebo kondenzácia. Správne zvolená hrúbka izolácie zabraňuje kryštalizácii vody v potrubí a vzniku vlhkosti na povrchu.
Pri výbere materiálov a inštalácii vykurovacích potrubí je často potrebné obrátiť sa na odborníkov, najmä pri vypracovaní primárnej schémy. Problémy s inštaláciou je možné riešiť samostatne štúdiom špecifík a praxou na menších častiach potrubia.
