Krokova izolácia a podlahové vykurovanie: Princípy, funkcia a materiály

Podlahové vykurovanie predstavuje moderný a efektívny spôsob zabezpečenia rovnomerného rozloženia tepla v interiéri. Využíva princíp sálavého tepla, ktoré sa šíri z vykurovacích prvkov umiestnených pod podlahou, čím prináša príjemný pocit tepla a komfortné vyhriatie miestnosti. Základom teplovodného podlahového vykurovania sú rúrky, cez ktoré cirkuluje vykurovacia voda. Tá odovzdáva teplo betónovému poteru, z ktorého sa následne teplo sála smerom nahor do miestnosti. Vďaka veľkým vykurovacím plochám môže voda dosahovať nižšiu teplotu ako v prípade radiátorov, čo vedie k nižším tepelným stratám a úspornejšej prevádzke.

Okrem teplovodného systému existuje aj elektrické podlahové kúrenie, ktoré využíva priame vykurovanie elektrinou prostredníctvom vykurovacích rohoží, káblov alebo fólií. Ďalšou možnosťou je tzv. suché podlahové kúrenie.

Princíp funkcie podlahového vykurovania

Podlahové vykurovanie funguje na princípe sálania, čo znamená, že teplo sa šíri priamo z povrchu podlahy do priestoru. Tento proces vytvára pocit príjemného hrejivého tepla, podobného slnečným lúčom. Rovnomerné rozloženie tepla v miestnosti je ďalšou významnou výhodou. Vykurovacia voda v rúrkach odovzdáva teplo betónovému poteru, ktorý ho následne akumuluje a postupne uvoľňuje do miestnosti. Táto akumulácia tepla zabezpečuje určitú zotrvačnosť systému, takže miestnosť zostáva vyhriata ešte aj po vypnutí vykurovania.

Výhodou podlahového vykurovania oproti radiátorom sú aj nižšie prevádzkové náklady. Vzhľadom na veľkú vykurovaciu plochu postačuje pre "podlahovku" omnoho nižšia teplota vykurovacej vody, čo znižuje energetickú náročnosť celého systému.

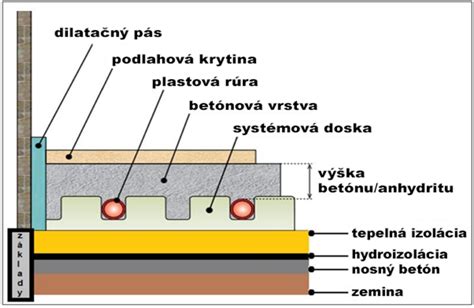

Konštrukcia a materiály podlahového vykurovania

Pre 100% efektívnu a spoľahlivú funkciu podlahového vykurovania je nevyhnutné dodržať správny postup montáže jednotlivých vrstiev konštrukcie podlahy. Kľúčovými prvkami sú izolácia, nosný systém, vykurovacie rúrky, poter a finálna podlahová krytina.

1. Izolačná vrstva

Prvou vrstvou v konštrukcii podlahového vykurovania je izolácia. Jej hlavnou úlohou je zabrániť úniku tepla do nižších podlaží alebo do základov. Ako izolačný materiál sa najčastejšie používa polystyrén (expandovaný polystyrén - EPS alebo extrudovaný polystyrén - XPS) alebo iné vhodné izolačné materiály, ktoré sú obvykle položené priamo na betónovú podlahu, pod ktorou sa nachádza hydroizolačná fólia.

2. Nosný systém podlahového vykurovania

Nad izolačnou vrstvou nasleduje nosný systém, ktorý slúži na upevnenie vykurovacích rúrok. Existuje niekoľko typov nosných systémov:

• Nopové dosky: Vyrobené z plastu s množstvom výstupkov (nopov), medzi ktoré sa rúrky vtlačia a vytvorí sa požadovaný tvar potrubia.
• Systém Tacker: Tvoria ho ploché plastové dosky, na ktoré sa rúrky prichytávajú pomocou nastreľovacích sponiek. Inštalácia je rýchlejšia, ale vyžaduje prácu dvoch osôb.
• Dosky so suchým zipsom: Rúrky sú ovinuté páskou so suchým zipsom, ktorým je potiahnutá aj podlaha. Inštalácia spočíva v pritlačení rúrok k podlahe.
• Vodiace lišty: Používajú sa pri tzv. meandrovej inštalácii, kde sa rúrky prichytávajú vedľa seba do líšt.
• Polystyrénové systémové dosky: Rúrky sa ukladajú do predpripravených drážok v doskách z expandovaného polystyrénu. Vrchné vrstvy dosiek tvoria hliníkové profily pre lepšie rozloženie tepla.

3. Vykurovacie rúrky

Rúrky podlahového vykurovania sú zvyčajne vyrobené z plastovo-hliníkových kompozitných materiálov. Ukladajú sa v dvoch základných tvaroch:

• Do špirály: Vykurovacia voda postupuje v špirálovitom tvare od okrajov k stredu miestnosti a vracia sa po rovnakej trajektórii. Tento spôsob zabezpečuje rovnomernú teplotu po celej ploche.
• Do meandrov: Voda putuje z jedného okraja na druhý v sériových oblúkoch. Tento spôsob môže viesť k mierne nerovnomernej teplote, keďže sa voda postupne ochladzuje.

Pri oboch spôsoboch je dôležitý aj správny rozstup rúrok.

4. Poter

Poter na podlahové kúrenie nie je pevne spojený s podkladovou konštrukciou, pretože vplyvom teplotných zmien dochádza k jeho rozťahovaniu a zmršťovaniu. Poter prijíma teplo z vykurovacích rúrok a rovnomerne ho rozkladá po celej miestnosti. Zároveň slúži ako akumulačný prvok, ktorý predlžuje dobu odovzdávania tepla do miestnosti aj po vypnutí vykurovania.

Pri výbere poteru je dôležité zvážiť jeho vlastnosti. Existujú dva hlavné typy:

• Cementový poter: Vyznačuje sa vysokou pevnosťou a odolnosťou, je vhodný do priestorov s vyššou vlhkosťou alebo tam, kde je potrebná mimoriadna mechanická odolnosť. Jeho vyšší tepelný odpor však môže spomaliť nábeh vykurovania.
• Anhydritový poter: Má vynikajúcu tepelnú vodivosť, čo umožňuje rýchlejšie a rovnomernejšie šírenie tepla. Je ideálnou voľbou, ak je prioritou rýchly prenos tepla a efektívne využitie vykurovacieho systému.

5. Podlahová krytina

Výber vhodnej podlahovej krytiny je kľúčový pre efektivitu podlahového vykurovania. Najvhodnejšie sú materiály s dobrou tepelnou vodivosťou a nízkym tepelným odporom:

• Keramická dlažba a kameň: Majú vynikajúcu tepelnú vodivosť a nízky tepelný odpor, čo umožňuje rýchle a efektívne prenikanie tepla do miestnosti.
• Vinylová podlaha: Ponúka nízky tepelný odpor a dobrú odolnosť voči vlhkosti, čo ju robí vhodnou voľbou pre kuchyne a kúpeľne.
• Laminátové a drevené podlahy: Majú vyšší tepelný odpor ako dlažba či vinyl. Pri laminátových podlahách sa tepelný odpor pohybuje v rozmedzí 0,04 - 0,07 m²K/W. Pri drevených podlahách hrúbka materiálu významne ovplyvňuje efektivitu prenosu tepla - čím hrubšie dosky, tým nižšia účinnosť.
• Koberce: Pôsobia skôr ako tepelný izolant a bránia efektívnemu prenosu tepla.

Kročajová izolácia

Kročajová izolácia je špecifický typ zvukovej izolácie podlahy, zameraný na tlmenie hluku vznikajúceho pri priamom kontakte s podlahou, ako je dupot, chôdza, posúvanie nábytku a podobne. Tento typ hluku sa šíri predovšetkým na nízkych frekvenciách, ktoré bežné tepelné izolácie nedokážu dostatočne eliminovať.

Význam kročajovej izolácie

Kročajová izolácia je často podceňovanou súčasťou podlahovej konštrukcie. Jej nesprávny výber alebo realizácia môže viesť k nedostatočnému odhlučneniu a nepríjemnému prenosu hluku k susedom. Cieľom je dosiahnuť čo najnižšiu hodnotu parametra L_n,w (vážený normalizovaný prejav hladiny krokového zvuku), ktorý udáva nepriezvučnosť podlahy. Čím je táto hodnota nižšia, tým je podlaha lepšie odhlučnená.

Materiály a vlastnosti kročajovej izolácie

Účinnosť kročajovej izolácie nezávisí len od hrúbky materiálu, ale predovšetkým od jeho dynamickej tuhosti (udávanej v MN/m³). Táto hodnota udáva, ako sa materiál deformuje pod zaťažením. Ideálne materiály by mali byť dostatočne mäkké, aby absorbovali nárazy, ale zároveň dostatočne tvrdé, aby odolali tlaku a nepretrvávali dlhodobé deformácie.

• Dynamická tuhosť: Čím je táto hodnota nižšia (napr. 3,17 MN/m³), tým je kročajová izolácia účinnejšia. Bežné materiály majú dynamickú tuhosť v rozsahu 10-50 MN/m³.
• Hrúbka: Cieľová hrúbka kročajovej izolácie pod poter by sa mala pohybovať v rozmedzí 5-10 mm. Použitie zbytočne hrubých bežných materiálov (minerálna vlna, polystyrén) by len zbytočne zvyšovalo výšku podlahy.
• Deformácia v čase: Materiály ako INSULCO majú extrémne nízku deformáciu v čase (max. 10 % za 6 mesiacov), zatiaľ čo minerálna vlna môže dosiahnuť až 25 % deformácie.

Na trhu existujú rôzne materiály určené na krokovú izoláciu, vrátane špeciálnych pásov, ktoré sa dokážu prispôsobiť výškovým rozdielom v podklade a zachovávajú si svoje vlastnosti.

Kročajová izolácia v konštrukcii podlahy

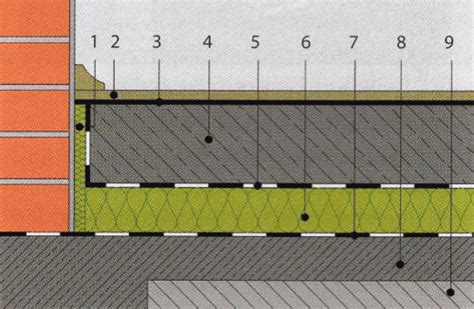

Kročajová izolácia je neoddeliteľnou súčasťou tzv. plávajúcich podláh. Tieto podlahy sú tvorené roznášacou doskou (napr. betónový alebo anhydritový poter), ktorá je uložená na materiáli s nízkou dynamickou tuhosťou. Táto vrstva zabezpečuje akustické oddelenie roznášacej dosky od nosnej konštrukcie.

Pri ťažkých plávajúcich podlahách (s betónovým alebo anhydritovým poterom) sa často používa kroková izolácia v hrúbke 15-50 mm. Vhodnými materiálmi sú tvrdené dosky na báze čadičovej a sklenej vlny, ale aj elastifikovaný penový polystyrén.

Kročajová izolácia a podlahové vykurovanie

Pri kombinácii podlahového vykurovania a kročajovej izolácie je dôležité zvoliť materiály, ktoré sú kompatibilné a neovplyvnia negatívne funkciu oboch systémov. Niektoré špeciálne systémové dosky sú navrhnuté tak, aby slúžili ako nosný systém pre vykurovacie rúrky a zároveň poskytovali krokovú izoláciu.

Najjednoduchším riešením pre systém podlahového vykurovania v kombinácii s krokovou izoláciou je použitie mriežky položenej na krokovú izolačnú vrstvu. Táto mriežka zároveň zosilňuje poter a eliminuje potrebu dodatočného zosilňovania. Výhodou tohto riešenia je, že nie je kritická rovinnosť podkladu.

V blízkej budúcnosti sa očakáva dostupnosť špeciálnych riešení aj pre systémy s kotvou, ktoré sú momentálne vo fáze testovania prototypov.

Výber materiálov a inštalácia

Pri projektovaní a realizácii podlahového vykurovania a kročajovej izolácie je nevyhnutné starostlivé plánovanie a výber vhodných materiálov. Projektant by mal zohľadniť typ vykurovacieho zdroja, uloženie rúrok, typ podlahovej krytiny a ďalšie vlastnosti objektu.

Kľúčové faktory pri výbere materiálov:

• Tepelná vodivosť a tepelný odpor: Dôležité pre efektívny prenos tepla a minimalizáciu tepelných strát.
• Dynamická tuhosť: Kľúčový parameter pre účinnosť kročajovej izolácie.
• Odolnosť voči vlhkosti: Dôležitá najmä v priestoroch ako kúpeľne a kuchyne.
• Trvanlivosť a stabilita: Materiály by si mali dlhodobo zachovávať svoje vlastnosti.
• Jednoduchosť inštalácie: Niektoré materiály umožňujú rýchlejšiu a jednoduchšiu montáž.
• Náklady: Cena materiálov sa môže výrazne líšiť.

Odborná inštalácia je rovnako dôležitá ako výber kvalitných materiálov. Nesprávne vykonaná montáž môže viesť k zníženiu účinnosti systému, zvýšeniu prevádzkových nákladov a vzniku akustických mostov.

Je dôležité zvážiť aj kompatibilitu jednotlivých vrstiev. Napríklad, pri poteroch je potrebné zabezpečiť, aby sa mokrá zmes nedostala do medzier medzi podkladové dosky EPS, čím by sa vytvorili tepelné a akustické mosty.

Pri výbere vhodnej podlahovej krytiny je dôležité myslieť na jej tepelné vlastnosti. Keramická dlažba a vinyl sú vynikajúcou voľbou pre ich nízky tepelný odpor a dobrý prenos tepla. Pri laminátových a drevených podlahách je potrebné zvážiť ich hrúbku a tepelný odpor, aby nebola výrazne znížená efektivita vykurovania.

Pri zabezpečení správnej funkcie plávajúcej podlahy je nevyhnutné aplikovať po celom obvode dilatačný obvodový pásik z pružného materiálu. Tým sa zabráni prenosu krokového hluku do zvislých stavebných konštrukcií a dosiahnu sa požadované akustické parametre podlahy.
