V súvislosti s nárastom novej výstavby a rekonštrukciami obytných budov narastá aj počet individuálnych menších zdrojov tepla. Odborné prehliadky a skúšky sa vykonávajú v zmysle platných legislatívnych predpisov. V nových objektoch sa najčastejšie ako hlavný zdroj tepla využívajú plynové kotly s výkonom od 50 kW do 500 kW, na ktoré sa tento príspevok orientuje, aj keď vo všeobecnosti sa týka aj iných tepelných zdrojov.
Regulačný rámec pre plynové kotolne
V Slovenskej republike sa prevádzka plynových zariadení, vrátane kotolní, riadi viacerými legislatívnymi aktmi a technickými normami. Vyhláška č. 86/1978 sa vzťahuje na organizácie, ktoré vyrábajú, montujú, majú v prevádzke, opravujú, udržiavajú plynové zariadenia alebo vykonávajú ich revízie. Za zariadenia uvedené v tejto vyhláške sa však nepokladajú zariadenia, ktoré užívatelia bytov a miestností neslúžiacich na bývanie majú v osobnom užívaní.
Ktoré zariadenia sa vo všeobecnosti považujú za vyhradené technické zariadenia a aké sú podmienky zaistenia bezpečnosti, ustanovuje vyhláška č. 718/2002 Ministerstva práce, sociálnych vecí a rodiny Slovenskej republiky na zaistenie bezpečnosti a ochrany zdravia pri práci a bezpečnosti technických zariadení. V nej sa uvádza, že v prípade, ak výkon jednotlivého plynového zariadenia (plynový kotol alebo plynový spotrebič) alebo súčet výkonov jednotlivých zariadení tvoriacich funkčný celok je vyšší ako 5 kW, ide o technické zariadenie plynové - skupiny A.
V prípade, že v danom priestore je viacero nízkotlakových plynových kotlov a súčet ich menovitých tepelných výkonov je väčší ako 50 kW, prevádzkovateľ sa musí riadiť ustanoveniami vyhlášky 25/1984 Zb. Slovenského úradu bezpečnosti práce z 22. 12. 1983 na zaistenie bezpečnosti práce v nízkotlakových kotolniach. Táto vyhláška ustanovuje povinnosti organizáciám a ich pracovníkom pri projektovaní, zriaďovaní, umiestňovaní a prevádzke nízkotlakových kotolní, so súčtom menovitých tepelných výkonov nízkotlakových kotlov väčším ako 50 kW. V zmysle vyhlášky 25/1984 Zb. nie je rozhodujúce, či sú v jednej kotolni kotly rovnakého typu.
Okrem uvedených vyhlášok sa pri inštalácii ventilačných systémov zohľadňuje aj norma SNB 4.03.01-98, ktorá uvádza, že inštalácia ventilačných systémov je povinná bez ohľadu na typ použitého vykurovacieho zariadenia.
Dokumentácia ku kotolniam a ich vybaveniu
Pri preberaní kotlov do prevádzky je nevyhnutné skontrolovať, či je ku každému kotlu dodaná predpísaná dokumentácia. Okrem návodu na montáž, obsluhu, prevádzku a údržbu musí dodávateľ, v prípade kotla s menovitým výkonom nad 50 kW, dodať aj:
- Výkresy zostavy kotla a jeho príslušenstva.
- Základové plány kotla.
- Schému potrubí a armatúr vrátane údajov o menovitých svetlostiach a menovitých tlakoch.
- Schému meracích miest.
- Schému diaľkového ovládania a regulácie s udaním veličín na meranie prevádzkových látok, prípadne schému obehu vody.
- Schému mazania.
- Údaje o akostných ukazovateľoch napájacej a kotlovej vody.
- Kompletný zoznam dokladov tvoriacich dokumentáciu.
Pre kotly na plynné palivá s menovitým výkonom vyšším ako 50 kW musí dodávateľ plynového zariadenia kotla dodať tiež revíznu knihu takéhoto plynového spotrebiča. Táto dokumentácia musí byť uložená prevádzkovateľom na bezpečnom mieste a musí byť vždy k dispozícii v prípade kontroly.
Umiestnenie a zriaďovanie kotolní
V nových objektoch, ktoré nemajú možnosť napojenia sa na centrálnu tepelnú sieť a pri ktorých sa dodávka tepelnej energie rieši v plynovej kotolni, sa umiestnenie tejto kotolne štandardne rieši v projektovej dokumentácii celého objektu. V prípade dodatočnej inštalácie kotolne, napríklad pri prestavbe bytov, je nevyhnutné dodržať podmienky uvedené v článku 5 (zriaďovanie kotolní) vyhlášky 25/1984.
Požiadavky na kapacitu kotolní
- Ak sa zriadi kotolňa s parnými alebo teplovodnými kotlami v objekte, súčet menovitých tepelných výkonov kotlov nesmie prekročiť 3,5 MW. Ak áno, kotolňa musí byť zriadená v samostatnom objekte.
- V prípade kotolne s kotlami na plynné palivá so súčtom menovitých výkonov kotlov väčším ako 0,5 MW, musí byť takáto kotolňa vybudovaná s ľahko vybúrateľnými časťami stien do priestoru, ktorý nezvyšuje tlakovú vlnu. Aspoň jedna stena takejto kotolne musí byť nad úrovňou terénu bezprostredne susediaceho s kotolňou.
Pri posudzovaní vhodného priestoru na vybudovanie kotolne treba brať na zreteľ dostatočné priestory vnútri kotolne, montážne otvory a prístupové cesty zodpovedajúce rozmerom kotlov alebo ich montážnych blokov. Projektant zodpovedá za splnenie všetkých súvisiacich požiadaviek.
Povinnosti prevádzkovateľa a revízie
Z hľadiska prevádzkovateľa je kľúčové § 12 vyhlášky 25/1984 Zb., ktorý pojednáva o povinnostiach prevádzkovateľov. Organizácia, ktorá má v prevádzke plynové zariadenia, musí mať vypracovaný harmonogram revízií najmenej na trojročné obdobie, ktorý sa upravuje podľa prevádzkových skúseností a technického stavu zariadenia. Revíziu môže vykonať len pracovník s osvedčením o odbornej spôsobilosti.
Pred začatím revízie musí prevádzkovateľ pripraviť zariadenia, čo zahŕňa:
- Zabezpečenie spoľahlivého odpojenia zariadenia od prívodu energie.
- Zabezpečenie dýchateľnej a neškodnej atmosféry v zariadeniach vrátane meraní.
- Vykonanie potrebných protipožiarnych opatrení.
- Zabezpečenie kvalifikovaných pracovníkov s potrebným vybavením.
Pri prevádzkovej revízii sa preveruje dokumentácia o vykonaných kontrolách a skúškach, ako aj úplnosť a správnosť prevádzkovej technickej dokumentácie. Dôležitá je aj kontrola správnej funkcie zabezpečovacích, kontrolných, meracích a ovládacích zariadení, vrátane vyskúšania simulovaných poruchových stavov. V prípade napojenia kotolne na vzdialený dispečing sa kontroluje aj prenos poruchových stavov.
Nie je postačujúce vykonať odborné prehliadky jednotlivých zariadení, ale je potrebné posúdiť a skontrolovať kotolňu ako celok. Problematika domových kotolní, ich dodatočná inštalácia a bezpečné prevádzkovanie, si vyžaduje dôkladnú technickú a legislatívnu prípravu a spoluprácu s kvalifikovanými osobami a organizáciami. Cena by nemala byť jediným rozhodovacím faktorom.
Vetranie kotolní: Technické požiadavky a normy
Vetranie zabezpečuje neustále intenzívne prúdenie čerstvého vzduchu, čo je kľúčové pre správnu a bezpečnú prevádzku plynových kotlov. Nedostatok normálneho prietoku čerstvého vzduchu negatívne ovplyvňuje výkon plynového zariadenia, keďže proces spaľovania paliva vyžaduje intenzívny prísun kyslíka. Pri zníženom prietoku vzduchu sa na stenách plynového kotla tvoria karbónové usadeniny, ktoré zhoršujú kvalitu tvorby zmesi a znižujú účinnosť paliva. Zle fungujúce vetranie vedie k horšiemu spaľovaniu paliva, nižšej tvorbe tepla a vyššej spotrebe plynu.
V prípade havarijného úniku oxidu uhoľnatého sa pri nesprávne vybudovanom ventilačnom systéme oxid uhličitý rýchlo rozšíri do obytných priestorov.

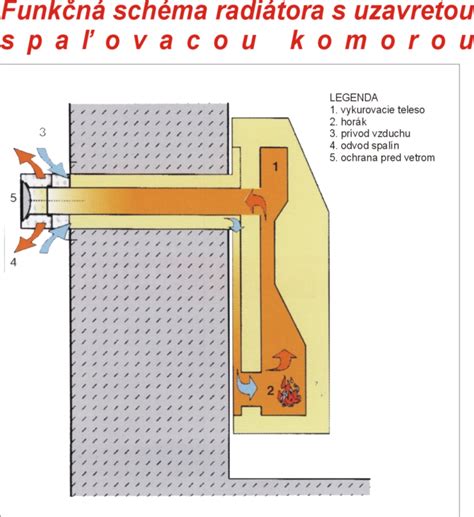

Požiadavky na prúdenie vzduchu do spaľovacej komory
Podľa SP 41-104-2000 (odsek 13.4) musí byť prúdenie vzduchu do kotolne s plynovým kotlom trojnásobné, čo znamená, že vzduch v miestnosti by sa mal zmeniť 3-krát za hodinu. Toto trojnásobné prúdenie vzduchu je potrebné aj na núdzové odstránenie plynu a produktov spaľovania v prípade úniku.
Kontrola trojitej výmeny vzduchu a súladu prierezu vetracieho potrubia s vypočítanou plochou sa vykonáva špecialistami. Na tento účel sa berie do úvahy prietok vzduchu a rýchlosť meraná pomocou anemometra.
Podľa SP 281 (článok 14.3) je pre zariadenia s výkonom 50 kW alebo viac povolený jeden prúd vzduchu do pece v súkromných domoch. Podobné požiadavky sú uvedené aj pre výkonnejšie zariadenia (od 360 kW) v článku 17.11 SP 89, kde prietok vzduchu by nemal byť menší ako raz za hodinu.
Pred inštaláciou vetrania v kotolni sa odporúča objasniť požiadavky na prietok vzduchu s regionálnou plynárenskou službou.
Všeobecné požiadavky na kotolne
- Pece a kotolne môžu byť usporiadané v miestnostiach s výškou stropu minimálne 2 m.
- Domáce priestory s otvoreným plynovým zariadením musia mať aspoň jedno okno s plochou 0,25 m². V peciach s plynovým vykurovacím zariadením s utesnenou spaľovacou komorou môže toto okno chýbať (odsek 9.37 SNB 4.03.01-98).
- Minimálny povolený objem spaľovacej komory závisí od výkonu zariadenia:
- Do 30 kW: 7,5 m³
- 30-60 kW: 13,5 m³
- 60-200 kW: 15 m³
- Všetky základné požiadavky na výfukové systémy sú odrazené v SNiP (II-35-76, 2.04-05) a zahŕňajú:
- Prítomnosť samostatného vzduchového potrubia vo ventilačnom systéme.
- Tesnosť ventilačných potrubí.
- Navrhnutie vzduchového kanála v strope kotolne.
- Prítomnosť rukávov v stene na umiestnenie komínov plynového kotla.
- Umiestnenie čistiaceho kanála nižšie ako druhý.
- Použitie ohňovzdorných a nehorľavých materiálov na dokončenie podlahy a stien.
- Na jeden komín nemožno pripojiť viac ako dva plynové spotrebiče.
- Vzdialenosť medzi vonkajšou stenou a koncom komína musí byť viac ako 30 cm.
- Potrubie by malo byť umiestnené nad povrchom podlahy vo výške najmenej 25-50 cm, s prihliadnutím na výšku snehovej pokrývky v danej oblasti.
- Dno otvoru pre sacie potrubie na vonkajšej strane budovy musí byť umiestnené vo výške viac ako 1 m od úrovne stabilnej snehovej pokrývky.
- Čistý vzduch sa môže dostať do kotolne z ulice alebo z inej miestnosti cez vetraciu mriežku dverí alebo cez medzeru medzi podlahou a dverami s prierezom 0,02 m² (Doložka 9.38 NSB 4.03.01-98).
- V prípade príliš malej plochy prívodných mriežok je potrebné nainštalovať prívodné ventilátory.
- Prívod vzduchu je možné realizovať zvonku aj zvnútra objektu, ale obývacia izba nemôže slúžiť ako susedná miestnosť.
- Pre zariadenia s výkonom 30 kW a viac musí byť vzduch privádzaný len zvonku (článok 8.4.2 SP 31-1-06-2002).
- Objem privádzaného vzduchu musí byť rovný objemu odvádzaného vzduchu na zabránenie poklesu tlaku.
Typy vetrania v kotolniach
Vetranie pre miestnosti s plynovým vykurovacím zariadením môže byť dvoch typov: prirodzené a nútené.
Prirodzené vetranie kotolní
Prirodzené vetranie zabezpečuje prúdenie vzduchu pomocou potrubí a otvorov v stenách, strope alebo podlahe, pričom funguje na princípe tlakových rozdielov. Výpočet výmeny vzduchu je pomerne jednoduchý: pripočítajú sa 5 stupňov pre vonkajšie teploty vzduchu a 18 stupňov pre vnútorné teploty vzduchu. Systém musí fungovať celoročne, preto je potrebné skontrolovať jeho funkčnosť aj v lete.
Systém núteného vetrania
Nútené (umelé) vetranie je automatizovaný systém s odsávacím potrubím a inštaláciou ventilátorov a klimatizácií. Jeho výkon je možné nastaviť programovo alebo mechanicky. Pri inštalácii umelého krytu sa odporúča nainštalovať dodatočný generátor elektrickej energie. Alternatívou je kombinovaný výfukový systém, kde sa automatické zariadenia aktivujú len vtedy, keď prirodzené vetranie nedokáže zvládnuť výmenu vzduchu.
Priemer prietokového otvoru a materiály vzduchových potrubí
Pre prirodzené vetranie by mala byť prierezová plocha vstupného otvoru 30 cm² na 1 kW výkonu plynového kotla. Pre nútené vetranie môže byť plocha prierezu menšia - 8 cm².
Pri výbere materiálov pre vzduchové potrubia v plynových kotolniach sa podľa súčasných noriem môžu použiť:
- Tehla
- Keramika
- Azbest
- Pozinkovaná a nerezová oceľ
Plast sa na vzduchovody neodporúča, pretože znižuje požiarnu odolnosť konštrukcií. Všetky ventilačné potrubia prechádzajúce cez studené zóny je potrebné izolovať, aby sa predišlo zníženiu ťahu, kondenzácii a zamrznutiu.
Tehlové a keramické výfukové potrubia
Tehlové potrubia nie sú odolné voči teplotným zmenám a kondenzácii. Keramické vzduchovody sú univerzálne, ľahko použiteľné a odolné, ale vyžadujú inštaláciu odvodov kondenzátu. Takýto systém nemôže mať viac ako tri kolená.
Oceľové vzduchové potrubia
Oceľové výfukové potrubia sú praktické a môžu mať obdĺžnikový alebo okrúhly tvar. Pri inštalácii je potrebné dodržiavať odporúčania týkajúce sa zberu segmentov, upevnenia držiakov a dĺžky horizontálnych segmentov.
Pravidelné kontroly a servis kotlov
Pred uvedením kotolne do prevádzky, po generálnej oprave alebo rekonštrukcii kotla sa preveruje úplnosť a platnosť dokladov potrebných na prevádzku. Tieto doklady sa zviažu do revíznej knihy.
Zásadnou požiadavkou na priestory kotolní je vetranie. Pri nútenom vetraní priestorov kotolní s prirodzeným ťahom kotlov sa nesmie použiť podtlakový systém. Do kotolne sa musí privádzať dostatočné množstvo vzduchu na spaľovanie a vetranie, pričom otvory na prívod vzduchu musia byť umiestnené pri podlahe a trvalo otvorené.
Kotolňa s pôdorysnou plochou väčšou ako 150 m² a s trvalou obsluhou musí mať inštalované núdzové osvetlenie napájané samostatným zdrojom elektrickej energie.
Pre správnu prevádzku kotla je nutné zabezpečiť dostatočný prístup vzduchu pre spaľovanie. Kotly sa môžu prevádzkovať len v prostredí podľa STN 33 0300.
Objem expanznej nádoby musí zodpovedať objemu vody vo vykurovacom systéme. Pri použití núteného obehu musí byť systém ústredného kúrenia upravený tak, aby pri výpadku elektrickej energie bol zabezpečený minimálny 10 % odber menovitého výkonu kotla pomocou gravitačného prúdenia.
Z hľadiska bezpečnosti a hygieny pri práci je potrebné dodržiavať základné údaje v zmysle platnej vyhlášky č. 398/2013 Z. z. a zákona č. 17/2007 Z. z. o pravidelnej kontrole kotlov, vykurovacích sústav a klimatizačných systémov.
Interval kontroly závisí od menovitého výkonu kotla, druhu spaľovaného paliva a kategórie budovy. Vlastník budovy je povinný uchovávať správu z kontroly a odovzdať ju novému vlastníkovi pri predaji budovy.
Servisná prehliadka plynového spotrebiča po vykurovacom období by sa mala vykonávať raz ročne. Zahŕňa čistenie spaľovacieho priestoru, výmenu filtrov, kontrolu tesnosti plynových spojov a funkčnosti bezpečnostných systémov. Pre kontrolu spalín sa používa analyzátor CO2 a na detekciu úniku plynu a spalín sa používajú príslušné detektory.
Pri kotloch starších ako 15 rokov sa spolu s pravidelnou kontrolou vykonáva aj individuálna špeciálna kontrola vykurovacej sústavy s cieľom identifikovať moderné a účinnejšie technické riešenia.
