Efektívne využívanie energie je kľúčové pre úspornú prevádzku vykurovacieho systému.
Jaký termostat OPRAVDU potřebuješ pro tvou domácnost?
Prečo sú izbové termostaty kľúčové pre úsporu energie?
Keďže izbové termostaty snímajú teplotu vzduchu v priestore, dokážu oproti regulácii na základe výstupnej teploty vody (regulácia iba cez kotlový termostat) výrazne zredukovať frekvenciu spínania kotla, čím je možné ušetriť až 25 % energie potrebnej na vykurovanie. Ohriaty vzduch v interiéri sa totiž ochladzuje pomalšie ako voda vo vykurovacom systéme, preto je regulácia na základe snímania teploty vzduchu nielen efektívnejšia, ale dokáže aj predĺžiť životnosť kotla výrazným znížením počtu spínacích cyklov. Ak chcete dosiahnuť maximálne úspory pri prevádzke kotla, odporúča sa zvoliť si správny spôsob regulácie. V prípade radiátorového ústredného kúrenia sú najvhodnejšie regulátory, ktoré snímajú priestorovú teplotu.
Úloha termostatických hlavíc a ventilov
Termostatická hlavica je viditeľná časť termostatu, ktorou sa reguluje teplo radiátora. Zvyčajne sú na nej vyznačené čísla 1 až 5. Keď otočíte termostatickou hlavicou, spôsobí to otvorenie alebo zatvorenie termostatického ventilu. Tento ventil reguluje, koľko vykurovacej vody môže prúdiť do radiátora. Otočením hlavice doľava sa do radiátora dostane horúca voda a radiátor sa zohreje. Je dôležité si uvedomiť, že termostat otočený na hodnotu 5 nespôsobí, že sa miestnosť vyhreje rýchlejšie! Termostatická hlavica by sa mala najprv nastaviť na požadovanú teplotu v miestnosti.
Každý radiátor vo vašej domácnosti je vybavený termostatickými ventilmi, ktoré obsahujú takzvaný prevodový kolík. Ten je pohyblivý a zabezpečuje otváranie a zatváranie ventilu radiátora, čím ovláda vstupný objemový prietok vykurovacej vody. Keď chcete teplo, otočíte termostatickú hlavicu smerom nahor. Tým sa zmení poloha prevodového kolíka. V hlavici termostatu sa nachádza expanzná hmota, ktorá v závislosti od nastavenej teploty buď tlačí prenosový kolík do ventilu radiátora, alebo umožňuje jeho návrat. Ak znížite teplotu všetkých radiátorov v dome len o jeden stupeň, môže to znamenať úsporu energie až o 6%. Uvedomenie si týchto údajov sa teda môže prejaviť v skutočnej úspore energie.

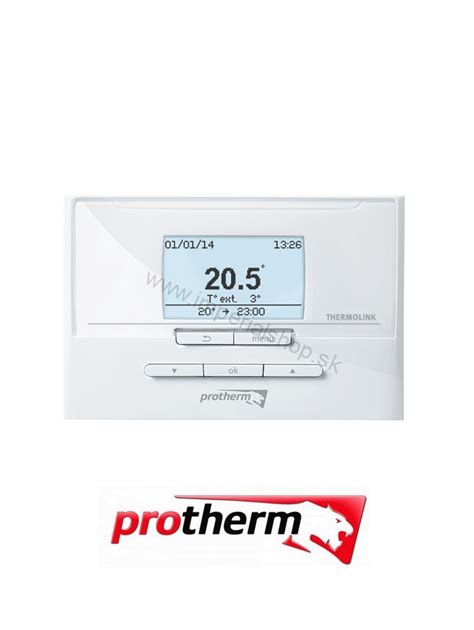

Digitálny izbový termostat Protherm Thermolink P: Funkcie a nastavenie
Ak hľadáte vhodný regulátor teploty pre svoj kotol, výberom digitálneho izbového programovateľného termostatu Protherm Thermolink P získate okrem úspory aj množstvo praktických funkcií. Tento programovateľný priestorový termostat je určený pre reguláciu vykurovacích systémov a je digitálnym izbovým regulátorom teploty s týždňovým programom.
Kľúčové výhody a funkcie s eBus komunikáciou
Protherm Thermolink P je priestorový regulátor teploty s eBus komunikačným rozhraním pre plynulú moduláciu výkonu kotla. To znamená, že dokáže efektívne modulovať výkon kotla, čo výrazne znižuje náklady na vykurovanie.
- Programovanie: Umožňuje nastavenie týždňového programu pre vykurovací režim s možnosťou kombinácie až 7 rôznych časových úsekov s individuálne nastaviteľnou teplotou pre vykurovanie a aj pre ohrev teplej vody.
- Regulácia teplej vody: Možnosť nastavenia teploty teplej vody (pri kotloch s ohrevom vody) a ovládanie cirkulačného čerpadla TÚV.
- Ekvitermická regulácia: Možnosť rozšírenia na plnohodnotný ekvitermický regulátor pripojením snímača vonkajšej teploty.
- Optimalizácia: Automatická optimalizácia vykurovacej krivky a optimálny štart vykurovania pre dosiahnutie požadovanej teploty už na začiatku časového intervalu.
- Ochrana: Protimrazová ochrana vykurovacieho systému.
- Špeciálne funkcie: Funkcia Dovolenka.
Kompatibilné kotly Protherm
Pre plné využitie všetkých praktických funkcií izbového termostatu Thermolink P sa odporúča používať ho v spojení s týmito typmi kotlov Protherm:
- Kondenzačné kotly: Tiger Condens, Panther Condens, Gepard Condens, Lev.
- Nekondenzačné kotly: Panther, Gepard.
- Elektrické kotly: Ray.
Podrobné vlastnosti a výhody Protherm Thermolink P
Tento termostat zo série Thermolink s originálnym kódom produktu 0020118083 je priestorový programovateľný eBus termostat so slovenskou distribúciou. Medzi jeho kľúčové vlastnosti patria:
- Displej: Podsvietený displej s intuitívnym ovládaním a textovým navádzaním.
- Zobrazenia: Zobrazenie aktuálneho času a dňa v týždni, zobrazenie teploty v interiéri, zobrazenie vonkajšej teploty (pri pripojení snímača), zobrazenie aktuálneho dátumu.
- Regulácia: Plynulá regulácia kotla cez zbernicu eBus, automatická optimalizácia vykurovacej krivky, optimálny štart.
- Funkcie: Protimrazová ochrana, nastavenie ohrevu teplej vody (s prietokovým ohrevom alebo v externom zásobníku), ovládanie cirkulačného čerpadla teplej vody, základné autodiagnostické rozhranie.
- Dizajn: Elegantný a moderný dizajn.
- Krytie: IP 20.
- Záruka: 2 roky.
Možnosti nastavenia a ovládania
S modernými termostatmi, ako je Protherm Thermolink P, máte nad nastavením tepla ešte väčšiu kontrolu, pretože dokážu riadiť nastavenie termostatu nezávisle. Miestnosť sa preto vyhrieva len vtedy, keď sa skutočne používa. Rôzne miestnosti samozrejme vyžadujú rôzne teploty - v kúpeľni by malo byť teplejšie, v spálni chladnejšie. Programovateľné termostaty vám umožňujú nastaviť vlastné časové intervaly vykurovania, napríklad stlmiť kúrenie, keď je rodina v práci alebo v škole. Vďaka elektronickému meraniu teploty sú veľmi presné, pokiaľ ide o dosiahnutie požadovanej teploty v miestnosti.
Inštalácia a umiestnenie termostatu
Správne umiestnenie pre optimálnu prevádzku
Správne umiestnenie je veľmi dôležité, pretože teplotný snímač termostatu vykurovania musí byť schopný merať teplotu vzduchu v miestnosti čo najpresnejšie. Vzhľadom k tomu, že izbový termostat riadi prevádzku zdroja tepla na základe teploty vzduchu v miestnosti, v ktorej sa nachádza, odporúčame dobre zvážiť jeho umiestnenie. Mal by byť inštalovaný na mieste s prirodzeným prúdením vzduchu, ideálne vo výške 150 cm od podlahy a aspoň 25 cm od dverí, aby nebol ovplyvňovaný prievanom. Nie je vhodné ho umiestňovať do rohov, k vykurovacím telesám, oknám, pod klimatizáciu a všade tam, kde by jeho prevádzka mohla byť nevhodne ovplyvňovaná. Od správneho umiestnenia izbového regulátora bude do veľkej miery závisieť aj teplota v ostatných miestnostiach.
Technické požiadavky na pripojenie
Termostat Protherm Thermolink P sa montuje na omietku. Pre správne fungovanie sú dôležité nasledujúce parametre pripojenia:
- Rozmery regulátora: Výška - 97 mm, Šírka - 146 mm, Hĺbka - 35 mm.
- Prierez kábla: Odporúčaný prierez spojovacieho kábla je CYKY 2 × 0,75 mm².
- Dĺžka kábla: Maximálna dĺžka spojovacieho kábla je 300 m.
- Napájanie: Elektrické napájanie cez eBus zbernicu z kotla.
- Krytie: IP 20.
- Teplota okolia: Maximálna teplota okolia +60 °C.
Technické špecifikácie Protherm Thermolink P
| Parameter | Popis / Hodnota |
|---|---|
| Model | Thermolink P |
| Produktová séria | Thermolink |
| Typ | Programovateľný digitálny eBus izbový termostat |
| Umiestnenie | Na stene |
| Druh zariadenia | Regulátor priestorovej teploty + ekvitermický regulátor |
| Použitie | Regulácia teploty vykurovacieho systému v spojení s plynovým alebo elektrickým kotlom |
| Záruka | 2 roky |
| Farba | Biela |
| Typ regulátora | eBus elektronický |
| Napájanie | Cez eBus zbernicu kotla |
| Pripojenie ku kotlu | Drôtové - dvojžilový kábel CYKY 2 x 0,75 mm² |
| Ovládanie | Programovateľné, automatické, tlačidlové |
| Programy | 1 týždenný alebo 1 denný, 7 teplotných zmien za deň |
| Rozsah nastavenia teploty v priestore | +5 °C až +30 °C |
| Rozsah nastavenia teploty teplej vody | +38 °C až +65 °C |
| Regulačná charakteristika | Plynulá |
| Prípustná teplota okolia | 0 °C až +60 °C |
| Typ montáže | Na omietku |
| Prevádzkové napätie eBus | 24 V |
| Napájací prúd | 17 mA |
| Menovité nárazové napätie | 330 V AC |
| Elektrické krytie | IP 20 |
| Trieda ochrany | Trieda 2 |
| Prierez vodičov | CYKY 2 x 0,75 mm² |
| Max. dĺžka spojovacieho kábla | 300 m |
| Statický rozdiel | ±0,3 °C |
| Komunikačné rozhranie | Zbernica eBUS 2.0 |
| Hmotnosť netto | 0,4 kg |
| Zobrazenie aktuálneho času | Áno |
| Zobrazenie priestorovej teploty | Áno |
| Zobrazenie vonkajšej teploty | Áno |
| Automatický diagnostický systém | Áno |
| Optimálny štart | Áno |
| Protimrazová ochrana | Áno |
| Podsvietený displej | Áno |
| Inštalácia na stenu | Áno |
| Možnosť pripojenia snímača vonkajšej teploty | Áno |
| Ekvitermická regulácia | Áno |
| Automatická vykurovacia krivka | Áno |
| Regulácia chladenia | Áno |
| Nastavenie ohrevu teplej vody | Áno |
| Nastavenie ohrevu teplej vody v externom zásobníku | Áno |
| Ovládanie cirkulačného čerpadla | Áno |
| Automatické prestavenie letného / zimného času | Áno |
Bezpečnostné pokyny a odporúčania
Montáž, uvedenie do prevádzky a údržbu regulátora musí vykonať oprávnená osoba s príslušnou kvalifikáciou a vyškolená výrobcom, ktorá je zároveň zodpovedná za dodržanie platných predpisov, pravidiel a smerníc. Pri neodbornom použití alebo pri použití v rozpore s určením môže vzniknúť nebezpečenstvo ohrozenia zdravia alebo života používateľa alebo tretích osôb, prípadne vecné škody.
- Pri používaní izbového regulátora teploty je potrebné dodržiavať všetky pokyny uvedené v návode na montáž a obsluhu.
- Návod na montáž a obsluhu sú súčasťou produktu a musia byť uchovávané až do ukončenia prevádzky izbového termostatu.
- Prestavby a iné zmeny výrobku nie sú prípustné z bezpečnostných dôvodov.
- Opravy izbového termostatu smú vykonávať iba oprávnené organizácie určené výrobcom.
- Za škody vzniknuté nenáležitým, resp. neprimeraným zaobchádzaním s výrobkom výrobca neručí.
- V prípade nedodržiavania pokynov v návode na montáž a obsluhu zanikajú všetky nároky vyplývajúce zo záruky poskytovanej výrobcom.
