Vitajte v komplexnom sprievodcovi kondenzačným kotlom Protherm Tiger Condens, ktorý vám pomôže nielen s jeho uvedením do prevádzky, ale aj s dôležitými aspektmi údržby vykurovacieho systému, ako je dopĺňanie vody. S novým kondenzačným kotlom Tiger Condens získate systém vykurovania, ktorý vás nesklame.
Predstavujeme kondenzačný kotol Protherm Tiger Condens 30/35 KKZ42
Protherm kotol plynový kondenzačný Tiger Condens 30/35 KKZ42 je plynový závesný kondenzačný kotol na vykurovanie so zabudovaným 42 litrovým antikorovým zásobníkom s inteligentným ohrevom teplej vody patentovanou technológiou IsoDyn3. Vďaka svojim technickým a výkonovým parametrom je ideálny pre rodinné domy, byty, malé bytové domy a menšie administratívne priestory. Kompaktné rozmery a mimoriadne tichá prevádzka umožňujú jeho montáž aj v obytných priestoroch.
Hlavné výhody a technológie
Ak uvažujete nad výmenou starého kotla alebo vyberáte nový kotol pre novostavbu, nainštalovaním kondenzačného kotla Protherm Tiger Condens získate okrem šetrenia aj celý rad iných výhod:
- Trieda energetickej účinnosti A (aj v prípade vykurovania aj pre ohrev TÚV).
- Kompaktné rozmery.
- Maximálne efektívny ohrev teplej vody vďaka technológii IsoDyn3. Nová inteligentná technológia ohrevu zabudovaných zásobníkov Isodyn3 zaručuje mimoriadny komfort dodávky TV. Je to vyskúšaná a patentovaná technológia.
- Inovatívna technológia FlameFit pre optimálne spaľovanie plynu. Technológia FlameFit zaručuje trvalú a automatickú optimalizáciu spaľovania plynu, čím sa znižuje spotreba plynu a tiež sú nízke emisie spalín, a to všetko bez ohľadu na kvalitu daného typu plynu.
- Možnosť diaľkového ovládania kotla cez internet pomocou Smart regulátorov MiGo a možnosť ovládania kotla pomocou aplikácie MiGo.
- Plynový kondenzačný kotol vyrábaný na Slovensku.
- Široká sieť zmluvných servisných partnerov Protherm.
Široký modulačný rozsah kotla od 3,5 kW až do 30,0 kW dokáže ponúknuť komfortnú a zároveň maximálne ekonomickú prevádzku. Výkon kotla na plyn sa vďaka inteligentnej riadiacej jednotke automaticky prispôsobuje aktuálnej potrebe tepla vykurovaného objektu, čo významným spôsobom znižuje prevádzkové náklady. Jednoduchou výmenou klasického nekondenzačného kotla tak môžete dosiahnuť až 25 % úsporu prevádzkových nákladov v závislosti od typu vykurovacieho systému.
- Široký modulačný rozsah: 1:10
- Normovaná účinnosť Hi: 108,5 %
- Ovládací panel s intuitívnym ovládaním.
- Nerezový vrstvený zásobník s technológiou IsoDyn3 a inteligentným ohrevom zásobníka.
- Vysoko účinný - vďaka modulačnému rozsahu sa výkon kotla automaticky prispôsobuje aktuálnej potrebe tepla.
- Mimoriadne nízka hlučnosť umožňuje inštalovať kotol aj v obytných priestoroch.
- Stabilná teplota teplej vody aj v prípade viacerých odberov.
- Možnosť voľby odvodu spalín v závislosti od maximálnej dĺžky: koncentrický 60/100, 80/125 alebo oddelený 80/80.
- Základné diagnostické rozhranie.
- Krytie IP X4D.
- Elegantný a moderný dizajn.
- Záruka 2 roky.
Použitie a ideálne prostredie
Závesný kondenzačný kotol Protherm s integrovaným zásobníkom je vhodný pre vykurovanie rodinných domov a bytov. Je to ideálny plynový kotol aj s ohrevom TÚV pre výmeny starých kotlov za nové, rekonštrukcie a modernizácie. Tento plynový kotol so zabudovaným bojlerom je vhodný aj pre vykurovanie bytových domov a radoviek, ako aj pre obchodné a výrobné prevádzky.
Podrobné technické parametre
Všeobecné parametre
| Parameter | Hodnota |
|---|---|
| Model | Tiger Condens 30/35 KKZ42 |
| Produktová séria | Tiger Condens |
| Typ | Závesný plynový kondenzačný kotol s integrovaným zásobníkom teplej vody |
| Umiestnenie | Na stene, vertikálne |
| Druh zariadenia | Pre vykurovanie + ohrev teplej úžitkovej vody (TÚV) |
| Použitie | Pre teplovodné vykurovacie systémy - radiátorové alebo podlahové kúrenie |
| Záruka | 2 roky |
| Farba | Biela |
| Palivo | Zemný plyn G20 / LPG (propán bután) G31 |
| Modulačný rozsah | 1:10 |
| Maximálny menovitý tepelný výkon (50 / 30 °C) | 32,4 kW |
| Minimálny menovitý tepelný výkon (50 / 30 °C) | 3,8 kW |
| Menovitý tepelný výkon (80 / 60 °C) | 20,4 kW |
| Požadovaný pripojovací tlak - zemný plyn G20 | 2,0 kPa |
| Požadovaný pripojovací tlak - skvapalnený plyn G31 | 3,7 kPa |
| Spotreba zemného plynu G20 pri menovitom výkone | 3,28 m³/h |
| Spotreba skvapalneného plynu G31 pri menovitom výkone | 2,41 kg/h |
| Minimálna teplota spalín | +56 °C |
| Maximálna teplota spalín | +70 °C |
| Minimálny hmotnostný prietok spalín | 1,8 g/s |
| Maximálny hmotnostný prietok spalín | 15,9 g/s |
| Prípustná teplota okolia | 0 °C až +50 °C |
| Trieda energetickej účinnosti | Trieda A |
Parametre vykurovania
| Parameter | Hodnota |
|---|---|
| Objem integrovaného zásobníka TÚV | 42 l |
| Expanzná nádoba na vykurovanie | 12 l |
| Prednastavený tlak v expanznej nádobe na vykurovanie | 0,75 bar |
| Rozsah regulácie výstupnej teploty vykurovacej vody | +15 °C až +80 °C |
| Približný objem kondenzátu | 2,55 l/h |
| Menovitý prietok vody (ΔT = 20 K) | 1077 l/h |
| Maximálny prevádzkový tlak | 3 bar |
| Trieda NOx | 6 |
| Vážené emisie oxidu dusíka | 36,6 mg/kW⋅h |
| Energetická trieda účinnosti pre vykurovanie | Trieda A |
Parametre teplej vody (TÚV)
| Parameter | Hodnota |
|---|---|
| Objem integrovaného zásobníka TÚV | 42 l |
| Expanzná nádoba na teplú vodu | 2 l |
| Prednastavený tlak v expanznej nádobe na teplú vodu | 3,5 bar |
| Rozsah regulácie výstupnej teploty teplej vody | +45 °C až +65 °C |
| Minimálny prietok vody | 1 l/min |
| Špecifický prietok D (ΔT = 30 K) | 21,0 l/min |
| Nastavenie obmedzovača prietoku teplej vody | 14 l/min |
| Požadovaný pripojovací tlak studená pitná voda | 2 bar |
| Povolený prevádzkový tlak studená pitná voda | 3,0 - 10 bar |
| Energetická trieda účinnosti pri príprave TÚV | Trieda A |
Elektrické parametre
| Parameter | Hodnota |
|---|---|
| Elektrické napätie | 230 V AC |
| Frekvencia | 50 Hz |
| Prípustný rozsah pripojovacieho napätia | 190 - 253 V AC |
| Elektrické krytie | IP X4D |
| Istenie | 4 A |
| Maximálny príkon pri prevádzke vykurovania | 122 W |
| Maximálny príkon pri prevádzke teplej vody | 149 W |
| Príkon v pohotovostnom režime | <2 W |
| Komunikačné rozhranie | Zbernica eBUS 2.0 |

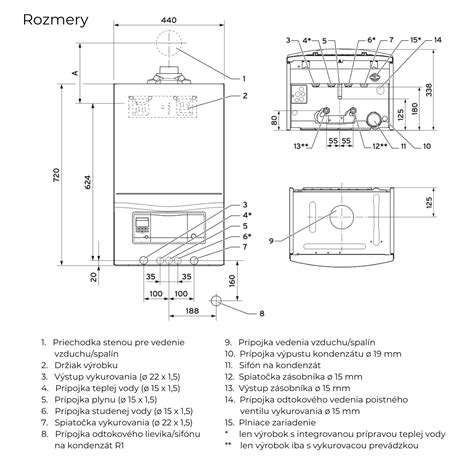

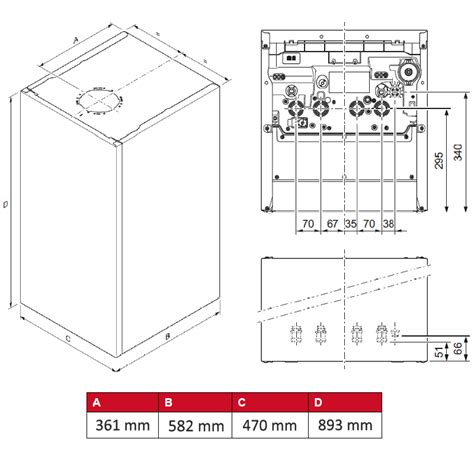

Rozmery a pripojenie
Kompaktné rozmery a mimoriadne tichá prevádzka umožňujú montáž závesného plynového kondenzačného kotla Protherm Tiger Condens 30/35 KKZ42 aj v obytných priestoroch. Najmä pre praktické rozmery je ideálnou voľbou pri modernizácii, resp. rekonštrukcii starších vykurovacích systémov, ale tiež aj pri inštaláciách v novostavbách, kde sa často zabúda na vyčlenenie priestoru pre technické zariadenia.
- Výška kotla: 893 mm
- Šírka kotla: 470 mm
- Hĺbka kotla: 582 mm
Pripojovacie závity kotla Tiger Condens na napojenie médií:
- Prívod kúrenia: vonkajší závit G3/4“ (podľa normy ISO 228-1 G)
- Spiatočka kúrenia: vonkajší závit G3/4“ (podľa normy ISO 228-1 G)
- Plyn: vonkajší závit G1/2“ (podľa normy ISO 228-1 G)
- Prívod studenej vody na strane kotla: vonkajší závit G3/4“ (podľa normy ISO 228-1 G)
- Výstup teplej vody na strane kotla: vonkajší závit G3/4“ (podľa normy ISO 228-1 G)
- Pripojovacie rozmery odvod spalín: Podľa typu pripojovacieho adaptéra (60/100 al. 80/125 al. 80/80)
Inštalácia a odvod spalín
Základné vybavenie kotla
Kotol v základnej výbave obsahuje:
- Ovládací panel s dotykovým ovládaním pre zobrazenie aktuálnych a nastavených prevádzkových veličín. Ovládanie je tak jednoduché a intuitívne ako ovládanie vášho smartfónu. Ovládací panel vám ukáže, aká je vaša spotreba, akú teplotu má voda alebo kedy je nutná servisná prehliadka.
- Vysoko účinné obehové čerpadlo - elektronicky riadené.
- Integrovaný antikorový zásobník TÚV - nerezový zásobník s objemom 42 litrov s inteligentným ohrevom TÚV patentovanou technológiou IsoDyn3.
- Expanznú nádobu na kúrenie - objem 12 litrov.
- Poistný bezpečnostný ventil - ochrana kotla pred prekročením tlaku vo vykurovacom okruhu (max. prevádzkový tlak 3 bar).
- Trojcestný prepínací ventil - pre ohrev TÚV v integrovanom zásobníku.
- Expanznú nádobu na TÚV - objem 2 litre.
- Poistný bezpečnostný ventil pre TÚV - ochrana zásobníka na ohrev teplej vody (max. prevádzkový tlak 10 bar).
- Napúšťací ventil - na dopĺňanie vody do vykurovacieho systému v prípade poklesu tlaku.
Závesný kotol Protherm Tiger Condens 30/35 KKZ42 neobsahuje v základnom prevedení pripojovací adaptér na odvod spalín. V závislosti od celkovej dĺžky dymovodu sú k dispozícii pripojovacie adaptéry DN60/100 alebo DN80/125, ktoré je nutné objednať spolu s plynovým kotlom.
Možnosti odvodu spalín
Odvod spalín môžeme pri kondenzačných kotloch Tiger Condens riešiť niekoľkými spôsobmi. Keďže je v kotli osadený ventilátor, ktorý poháňa spaliny, hovoríme v tomto prípade o nútenom odvode spalín. Je to vlastne identický spôsob odvodu spalín ako pri "turbo" kotloch. Najčastejšie sa v takýchto prípadoch používajú koncentrické dymovody, ktoré sú vedené buď vertikálne cez strechu alebo v menšom počte prípadov horizontálne cez stenu.
Ďalšou možnosťou je riešiť odvod spalín cez komín, keď využijeme komín ako inštalačnú šachtu. Jednou možnosťou je oddeliť nasávacie a výfukové potrubie, v takom prípade vyvložkujeme komín plastovými rúrami alebo flexibilným plastovým odvodom spalín a ukončíme komínovou hlavicou, ktorá musí byť UV stabilná, resp. odolná voči slnečnému žiareniu. Pri tejto alternatíve vieme zabezpečiť prísun vzduchu na spaľovanie plynu v kotli z okolitého priestoru a zároveň z komína, ak necháme voľný priestor okolo odvodu spalín pri zaústení do komína.
Ak nám to konštrukcia komínu dovolí, môžeme ako ďalšiu alternatívu použiť koncentrický dymovod, ktorý vyvedieme až nad ústie komína, čo znamená, že vzduch na spaľovanie prúdi do kotla cez nasávaciu rúru z ovzdušia nad strechou. Všetky spomínané technické riešenia odporúčame pred realizáciou prekonzultovať s príslušným kominárom.
Ako vybrať správny typ pripojovacieho adaptéra sa dočítate v Projekčnom podklade (strana 11). Sú tam uvedené maximálne povolené dĺžky dymovodu samostatne pre veľkosť DN60/100, zvlášť pre veľkosť DN80/125 a DN80/80. Aby ste vybrali správnu veľkosť pripojovacieho adaptéru, musíte okrem celkovej dĺžky dymovodu zohľadniť aj počet ďalších kolien v rámci trasy dymovodu. Je to dôležité z dôvodu, že každé ďalšie koleno dymovodu, či už 45° alebo 90°, výrazným spôsobom skracuje maximálnu povolenú dĺžku dymovodu.
Odporúčaná regulácia a ovládanie
Ak chcete dosiahnuť maximálne úspory pri prevádzke kotla, určite vám odporúčame zvoliť si správny spôsob regulácie.
Regulácia pre radiátorové a podlahové kúrenie
- Pre radiátorové ústredné kúrenie: Sú pre vás najvhodnejšie regulátory, ktoré snímajú priestorovú teplotu. Pre kotly Protherm Tiger Condens je k dispozícii niekoľko typov káblových izbových regulátorov, ako napr. manuálny Thermolink Select alebo nastaviteľné Thermolink P alebo MiSet s týždňovým programom. Ak nemáte možnosť prepojiť regulátor s kotlom prostredníctvom kábla, môžete použiť bezdrôtové programovateľné digitálne termostaty Thermolink RC alebo MiSet R.
- Pre podlahové prípadne stenové kúrenie: Sú vhodné ekvitermické regulátory, ktoré snímajú vonkajšiu teplotu. Keďže nízkoteplotné systémy majú dlhšiu dobu nábehu, je nutné, aby dostali včas informáciu o zmene vonkajšej teploty. Kotol so správne nastavenou ekvitermickou reguláciou pracuje úspornejšie a šetrí vaše peniaze. Ak potrebujete riadiť jeden vykurovací okruh (napr. iba podlahové kúrenie a popritom ešte ohrev TÚV), bude vám postačovať pre kotol Tiger Condens ekvitermický regulátor Thermolink P (ku ktorému je potrebné dokúpiť snímač vonkajšej teploty) alebo systémový ekvitermický eBus regulátor MiPro.
Na zložitejšie systémy s viacerými vykurovacími okruhmi, napr. pri kombinácii podlahového a radiátorového ústredného kúrenia, doporučujeme programovateľný ekvitermický systémový eBus regulátor MiPro, ktorého možnosti dokážete rozširovať pomocou systémových modulov RED-3 alebo RED-5 a ovládať tak viac vykurovacích okruhov súčasne.
Dôležitá údržba: Doplnenie vody do vykurovacej sústavy
Doplnenie vykurovacej vody môžete potrebovať po častom odvzdušňovaní systému, oprave alebo pri netesnosti vykurovacej sústavy. Napustenie vody do kotla a vykurovacej sústavy je jednoduché a zvládnete ho svojpomocne, nezabudnite si však vopred preveriť kvalitu dopĺňanej vody.

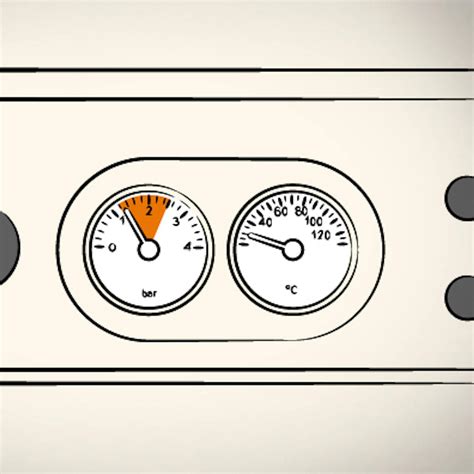

Rozpoznanie poklesu tlaku a príčiny
Zrazu ukazuje manometer vykurovacej sústavy nižší tlak? Sú niektoré radiátory alebo časti podlahového vykurovania chladnejšie? Príčinou môže byť nedostatok vody, riešením je jej doplnenie. Za pokles tlaku vo vykurovacom systéme môže únik vody alebo časté odvzdušňovanie vykurovacích telies. Nemusí pritom ísť iba o masívny jednorazový únik v dôsledku poruchy. Pokles tlaku vo vykurovacej sústave rozpoznáte priamo na manometri (tlakomere), ktorý obvykle nájdete v blízkosti kotla, resp. tepelného čerpadla. Ideálny tlak v kotle (vo vykurovacej sústave) je medzi 1 a 2 barmi, závisí to však od veľkosti a ďalších parametrov vykurovacej sústavy.
Postup pri dopĺňaní vody
- Ideálne je dopĺňať vykurovaciu sústavu pitnou vodou, pri ktorej máte zaručenú jej kvalitu. Moderné vykurovacie zdroje sú totiž na niektoré zložky vody citlivé a usádzanie vodného kameňa ich môže poškodiť.
- Vypnite obehové čerpadlo vykurovacieho systému a úplne otvorte termostaty na všetkých vykurovacích telesách. Ak je čerpadlo integrované v kotle alebo tepelnom čerpadle (väčšinou áno), vypnite ho.
- Ak nemáte špeciálny pripojovací systém, môžete použiť napríklad záhradnú hadicu, ktorú napojíte na zatvorený ventil na plnenie a vyprázdňovanie kotla. Hadicu už pred pripojením naplňte vodou.
- Ak je prívod vybavený iba jedným ventilom, opatrne ho otvorte (max. o štvrtinu otáčky). Voda začne vtekať do systému a tlak sa začne zvyšovať. Ak máte na prívode dva ventily alebo používate hadicu, otvorte najprv ventil na prívode (prítoku do hadice), až potom napúšťací ventil do kotla.
- Skôr než opäť zapnete obehové čerpadlá, prípadne kotol či tepelné čerpadlo, musíte odvzdušniť vykurovaciu sústavu. Pri odvzdušňovaní znovu klesol tlak? Ak tlak klesá aj po opakovanom doplňovaní, chyba môže byť v netesnosti systému či napríklad v expanznej nádobe.
- Ak je všetko v poriadku a tlak drží, odpojte hadicu od vykurovacej sústavy, resp. kotla. Hadicu nenechávajte pripojenú ku kotlu. V opačnom prípade by mohli zvyšky vody z vykurovacieho systému kontaminovať vodovod (áno, aj cez zatvorený ventil). Doplnenie vody do vykurovacieho systému je hotové.
Tlak v kotli: Kontrola, odvzdušnenie a naplnenie systému
O značke Protherm
Protherm je slovenská spoločnosť, ktorá sa zaoberá výrobou a distribúciou tepelných zdrojov a kotlov pre vykurovanie. Bola založená v 90. rokoch a od tej doby sa stala jedným z popredných výrobcov v tejto oblasti na Slovensku. Všetky produkty sú vyrábané z kvalitných materiálov a sú testované podľa medzinárodných štandardov. V roku 2004 sa značka Protherm úspešne začlenila do koncernu Vaillant Group, vďaka čomu získala možnosť exportovať svoje výrobky do množstva nových krajín po celom svete. Zameranie sa na využívanie obnoviteľných zdrojov energie a ekologické spôsoby vykurovania potvrdilo v roku 2010 predstavenie vlastného solárneho systému Helioset, ktorý prirodzene rozšíril širokú ponuku systémových produktov. Jednoznačná orientácia spoločnosti na úsporné a moderné zdroje vykurovania vyvrcholila v roku 2019, keď uviedla na trh vlastné tepelné čerpadlá vzduch - voda GeniaAir, najskôr v splitovej verzii a o rok neskôr ponuku rozšírila aj o variantu monoblok s prírodným chladivom. V roku 2021 prichádza k spusteniu predaja novej generácie kondenzačných kotlov s inovatívnou technológiou FlameFit, ktorá sa dokáže automaticky prispôsobiť meniacej sa kvalite plynu. Za niekoľko desaťročí svojej existencie si spoločnosť Protherm vybudovala širokú sieť obchodných a servisných partnerov, čo umožňuje zákazníkom získať rýchly prístup k produktom a potrebným službám. Nadštandardný zákaznícky servis, komplexná starostlivosť a dlhoročná podpora obchodných partnerov výrazne napomáhajú udržiavať stabilnú pozíciu značky Protherm na slovenskom trhu.
