Na efektívne vykurovanie súkromných domov a zabezpečenie teplej úžitkovej vody (TÚV) sú ideálnou voľbou dvojokruhové plynové kotly. Tieto moderné zariadenia pracujú na princípe prenosu energie, ktorá vzniká pri spaľovaní cenovo dostupného a obľúbeného paliva, do chladiacej kvapaliny. Vzhľadom na širokú škálu dostupných modelov však môže byť výber toho najvhodnejšieho pomerne zložitý.
Tento článok vám poskytne podrobné pokyny a informácie, ktoré vám pomôžu rozhodnúť sa pre najvhodnejší model plynového kotla s najvyššou možnou účinnosťou, schopný zvládnuť aj intenzívne prevádzkové zaťaženie.
Základná konštrukcia a princíp fungovania
Plynový spotrebič pre domácnosť pozostáva z krytu, dvoch komunikačných okruhov, vstavaného horáka, výmenníka tepla, expanznej nádoby, jednotky na odvod spalín, plynového ventilu a riadiacej jednotky.
Dva okruhy pre vykurovanie a teplú vodu
Hlavný okruh je napojený na spoločný vykurovací systém v uzavretom okruhu. Keď jednotka aktívne pracuje v režime vykurovania, chladivo cirkuluje cez potrubia primárneho okruhu. V tomto režime však chladivo nevstupuje do komunikačného systému zásobovania teplou vodou (TÚV), pretože cesta je tam blokovaná špeciálnym ventilom.
Pri inštalácii zariadenia s dvoma prvkami okruhu je dôležité pamätať na to, že dĺžka komunikačného potrubia spájajúceho kotol s najvzdialenejším bodom prívodu vody by nemala presiahnuť 7 metrov. V opačnom prípade sa môžu minerálne prvky usadzovať vo forme vodného kameňa v oblasti výmenníka tepla, čo môže brániť pohybu pracovnej tekutiny a výrazne znížiť produktivitu ohrievača vody.
Prepínanie medzi vykurovaním a TÚV
Keď používateľ otvorí kohútik s teplou vodou v kuchyni alebo kúpeľni, aktivuje sa špeciálny ventil. Tento ventil uzavrie vstup do vykurovacieho potrubia a nasmeruje chladivo do okruhu TÚV. Tam sa chladivo v sekundárnom výmenníku tepla zohrieva, čím ohrieva vodu prichádzajúcu z vodovodu.
Ohriata voda potom vstupuje do kohútika a je pripravená na použitie. Po zatvorení kohútika sa ventil opäť prepne a kotol pokračuje v štandardnom režime vykurovania.
Typy inštalácie dvojokruhových kotlov
Kotly obsluhujúce dva komunikačné okruhy sa podľa princípu inštalácie delia na tri hlavné typy:
1. Nástenné kotly

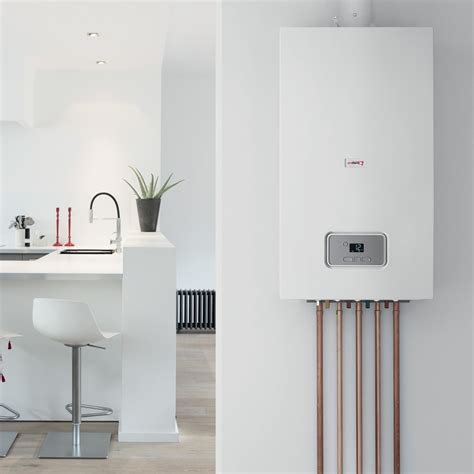

Nástenný spotrebič predstavuje progresívny typ vykurovacieho zariadenia pre domácnosť. Vďaka svojim kompaktným rozmerom je možné jeho inštaláciu vykonať v kuchyni alebo iných malých priestoroch. Dá sa kombinovať s akýmkoľvek typom interiérového riešenia a organicky zapadá do celkového dizajnu.
Dvojokruhový nástenný kotol je možné umiestniť nielen do kuchyne, ale aj do špajze. Zaberie minimálny priestor a nebude prekážať nábytku ani iným domácim spotrebičom.
Napriek svojej malej veľkosti má nástenný kotol rovnakú funkčnosť ako podlahové zariadenie, avšak s menším výkonom. Obvykle sa jeho výkon pohybuje do 30 kW. Skladá sa z horáka, expanznej nádoby, čerpadla pre nútený pohyb chladiacej kvapaliny, manometra a automatických senzorov, čo umožňuje využívať palivové zdroje s maximálnou účinnosťou.
Všetky komunikačné prvky sú „skryté“ pod moderným puzdrom, čím sa nekazia vzhľad produktu. Prúd plynu do horáka je riadený zabudovaným bezpečnostným systémom. V prípade neočakávaného prerušenia dodávky zdrojov sa funkcia jednotky úplne zastaví. Keď palivo opäť začne prúdiť, automatika automaticky aktivuje zariadenie a kotol pokračuje v prevádzke v štandardnom režime.
Automatická riadiaca jednotka umožňuje nastaviť zariadeniu ľubovoľné prevádzkové parametre, ktoré sú pre užívateľa najvhodnejšie. Je možné nastaviť vlastné teplotné podmienky pre rôzne denné doby, čím sa zabezpečí ekonomická spotreba palivových zdrojov.
2. Podlahové kotly
Podlahové kotly sú často robustnejšie a výkonnejšie, pričom sú primárne určené pre väčšie priestory. Vďaka svojej konštrukcii bývajú aj odolnejšie a majú dlhšiu životnosť.
3. Parapetné kotly
Parapetný kotol je špecifickým typom, ktorý sa nachádza niekde medzi podlahovou a nástennou jednotkou. Má uzavretú spaľovaciu komoru a nevytvára škodlivé emisie do miestnosti, v ktorej je inštalovaný. Nevyžaduje inštaláciu dodatočného klasického komína. Produkty spaľovania sa odstraňujú cez koaxiálny komín, ktorý je položený vo vonkajšej stene.
Parapetný kotol je ideálnou voľbou pre vykurovacie zariadenia pre malé miestnosti so slabým ventilačným systémom alebo v prípadoch, kde nie je možné inštalovať klasický vertikálny komín, napríklad v bytoch vo výškových budovách. Zariadenie slúži najmä na zabezpečenie teplej vody a plného vykurovania.
Výkon parapetných kotlov sa zvyčajne pohybuje od 7 do 15 kW, no aj napriek týmto parametrom sa úspešne vyrovnávajú so svojimi úlohami. Hlavnou výhodou tohto typu zariadenia je možnosť pripojenia vykurovacích a prívodných potrubí k centrálnemu plynárenskému systému a potrubiam z akejkoľvek užívateľsky príjemnej strany.
Rozdiely v energetických modeloch a typoch horákov
Kotly dvojokruhového typu sa líšia aj výkonom a typom horáka, čo ovplyvňuje ich efektivitu a prevádzkové náklady.
Jednostupňové a dvojstupňové zariadenia
Jednostupňové zariadenia vždy pracujú na konštantnej úrovni výkonu a využívajú rovnaké množstvo palivových zdrojov po celý rok. To nie je vždy efektívne, pretože v teplých mesiacoch nie je potrebné plné vykurovanie, čo vedie k nadmernej spotrebe plynu.
Dvojstupňové (alebo modulované) horáky umožňujú lepšiu reguláciu výkonu, pracujú na plný alebo čiastočný výkon. Táto možnosť je ekonomickejšia a umožňuje presnejšie prispôsobenie vykurovania aktuálnym potrebám.
Atmosférické a tlakové horáky
Plynový horák môže byť atmosférický alebo tlakový (ventilátorový).
- Atmosférický horák má jednoduchý dizajn, nevytvára žiadny hluk a je lacnejší. Jeho princíp činnosti pripomína fungovanie priemyselných krbov: palivo je dodávané cez ejektor a vďaka ťahu absorbuje vzduch z okolitej atmosféry. Zmes sa potom dostane do spaľovacej komory a zapáli sa. Výsledné plamene majú nízku teplotu a slúžia na ohrev chladiacej kvapaliny. Atmosférické horáky sa zvyčajne inštalujú do kotlov s výkonom do 80 kW.
- Tlakové (ventilátorové) horáky vykazujú vyššiu účinnosť a neustále udržiavajú nastavenú teplotu. Sú však drahšie ako atmosférické. Tieto náklady sú opodstatnené, pretože moduly majú rozšírenú funkčnosť a umožňujú efektívne využívanie palivových zdrojov. Pri plnej prevádzke je prívod vzduchu nútený a jeho objem je presne riadený automatizáciou. Tlakové horáky sa používajú v zariadeniach s uzavretou spaľovacou komorou a môžu byť inštalované vo veľkých jednotkách s kapacitou až niekoľko tisíc kilowattov.
Typy zapaľovania
Dvojokruhový kotol pre domácnosť sa spúšťa ručne alebo pomocou vstavaných prvkov:
- Ručné zapaľovanie (pomocou zápaliek alebo zapaľovača) je najjednoduchšie a najdostupnejšie.
- Elektrické zapaľovanie umožňuje úsporu paliva, pretože knôt v zapaľovači nemusí neustále horieť. Nevýhodou je závislosť od dostupnosti elektrickej energie.
- Piezoelektrické zapaľovanie je absolútne bezpečné a umožňuje zapnúť kotol stlačením jediného tlačidla. Tento prvok nezávisí od dodávky prúdu a umožňuje používať kotol aj pri absencii elektriny.
Možnosti trakcie zariadenia
Počas prevádzky jednotky dochádza k spaľovaniu paliva a tvorbe spalín. Na ich odstránenie z obytného priestoru je potrebný prirodzený alebo nútený ťah.
Moduly s prirodzeným ťahom
Kotly pracujúce na prirodzený ťah majú jednoduchú konštrukciu a odoberajú vzduch potrebný na spaľovanie z miestnosti, v ktorej sú umiestnené. Emisie sa odstraňujú cez vertikálny komín. Medzi hlavné výhody patria primeraná cena, energetická nezávislosť a absencia hluku. Nevýhodou je znížená kvalita práce pri poklese tlaku v plynovode a vyššia spotreba paliva pri nerovnomernom tlaku.
Zariadenia s núteným ťahom
Kotly s núteným ťahom (nazývané aj preplňované alebo ventilátorové) odoberajú vzduch z ulice. Majú uzavreté spaľovacie komory a odpadové plyny sú vypúšťané cez koaxiálny výstup pomocou výkonného ventilátora. Koaxiálny komín pozostáva z dvoch do seba vložených rúrok - cez menšiu vychádzajú spaliny a cez priestor medzi nimi vstupuje čerstvý vzduch. Výhody zahŕňajú jednoduchú inštaláciu, stabilnú prevádzku aj pri nízkom tlaku plynu a absenciu potreby vertikálneho komína. Nevýhodou je hlučnosť ventilátora, vyššia cena a závislosť od napájania.
Charakteristické vlastnosti výmenníkov tepla
Jednotka výmeny tepla vykurovacieho zariadenia môže byť vyrobená z rôznych materiálov:
- Liatinový výmenník tepla dlhodobo udržuje teplo, je odolný voči korózii a agresívnym chladiacim kvapalinám. Je ťažký a zvyčajne sa používa v podlahových kotloch. Vyžaduje opatrné zaobchádzanie, pretože nárazy môžu narušiť jeho štrukturálnu integritu.
- Oceľový výmenník tepla je ľahší, odolný voči mechanickému namáhaniu a teplotným zmenám. Má však určitý sklon ku korózii, čomu predchádza riadiaci systém kotla.
- Medený výmenník tepla je drahší, ale kompenzuje to mnohými výhodami. Vo vnútri sa minimálne tvoria usadeniny a vodný kameň, čo zabezpečuje normálnu cirkuláciu pracovnej tekutiny. Steny sa zahrievajú rovnomerne.
V dvojokruhových kotloch sa používajú dva výmenníky tepla: primárny (pre vykurovací systém) a sekundárny (pre TÚV). Niektoré kotly využívajú bitermálny výmenník tepla, ktorý kombinuje obe funkcie v jednom zariadení. Hoci sú tieto výmenníky zvyčajne vyrobené z medi a ohrievajú vodu rýchlo, ich čistenie môže byť zložitejšie.
Výhody a nevýhody plynových systémov
V oblastiach s dostupnosťou centrálneho plynu sú dvojokruhové kotly veľmi populárne pre svoje mnohé výhody:
Hlavné výhody
- Vysoká účinnosť: Dodávajú niekoľkonásobne viac energie, než spotrebujú.
- Dlhá životnosť: Pri správnej údržbe fungujú spoľahlivo po mnoho rokov.
- Automatizácia: Nevyžadujú neustály ľudský dohľad.
- Estetický vzhľad: Moderné kotly vyzerajú elegantne a zapadajú do interiéru.
- Minimálne emisie: V porovnaní s kotlami na tuhé alebo kvapalné palivá produkujú menej zápachov, sadzí a popola.
- Nepretržitá dodávka paliva: Vstavaný regulátor monitoruje plameň a v prípade zhasnutia ho automaticky obnoví.
- Jednoduché ovládanie: Moderné systémy sú intuitívne a ľahko ovládateľné.
Nevýhody dvojokruhových zariadení
Hlavné nevýhody súvisiace s dvojokruhovými kotlami sa netýkajú priamo ich prevádzky, ale skôr procesu ich legalizácie a inštalácie:
- Právne a administratívne kroky: Pred inštaláciou je potrebné vypracovať projekt, získať povolenia a koordinovať všetky kroky s miestnou plynárenskou spoločnosťou. Vyžaduje sa zmluva o inštalácii so špecializovanou organizáciou a licencia tejto organizácie.
- Organizácia odvodu spalín: Je potrebné zabezpečiť odvod spalín z obytného priestoru, čo si môže vyžadovať inštaláciu nového alebo úpravu existujúceho komína.
- Bezpečnostné prvky: Odporúča sa inštalovať zariadenie na kontrolu potenciálnych únikov plynu.
- Odborná inštalácia: Hlavné inštalačné činnosti sa môžu začať až po schválení projektovej dokumentácie a získaní povolenia.
V prípade problémov, ako je napríklad dymenie kotla, je potrebné kontaktovať špecialistu. Môže to byť spôsobené poklesom tlaku v systéme alebo opotrebovaním horáka.
Prehľad populárnych výrobcov a modelov
Trh s plynovými zariadeniami ponúka široký výber kvalitných spotrebičov. Medzi najobľúbenejšie patria:
Nástenné jednotky
- Navien DELUXE 24K (Južná Kórea): Vyznačuje sa efektívnosťou, dobrou funkčnosťou a rozumnou cenou.
- Baxi MAIN 5 24 F (Taliansko): Cenovo výhodný, s vysokou účinnosťou a dlhou životnosťou.
- Vaillant turboTEC pro VUW 242/5-3 (Nemecko): Spoľahlivý, s kvalitným prenosom tepla.
Tieto modely sa vyznačujú atraktívnym vzhľadom, kompaktnými rozmermi a ľahko sa integrujú do rôznych interiérov.
Podlahové jednotky
Medzi podlahové jednotky patria napríklad:
- ATON Atmo 30E (30 kW): Vysokovýkonný a praktický.
- Lemax Premium-25B: Spoľahlivý a funkčný.
- Navien GA 17KN a Navien GA 35KN: Drahšie, ale veľmi funkčné, s primeraným využitím paliva.
Prémiové modely ako Baxi SLIM 2.300 Fi a Protherm Bear 40 KLZ spĺňajú najprísnejšie európske normy.
Výber podľa výkonu
- Pre malé priestory (do 50 m²) je vhodný kotol s výkonom 7 až 12 kW.
- Pre väčšie plochy (150 - 200 m²) je lepšie zvoliť zariadenie s výkonom 23 - 25 kW.
Slabé jednotky nedokážu zabezpečiť plné vykurovanie väčších priestorov.
Záverečné odporúčania
Cielený výber dvojokruhového plynového kotla na vykurovanie a dodávku teplej vody je dôležitým krokom. Je potrebné dôkladne zvážiť všetky parametre, rozhodnúť sa pre značku a typ zariadenia, vypočítať náklady na nákup a inštaláciu. Odporúča sa nakupovať v špecializovaných predajniach alebo u oficiálnych zástupcov výrobcov, kde vám poskytnú odborné rady.
Hlavným rozdielom medzi dvojkruhovým kotlom a kotlom s jedným okruhom je schopnosť súčasne zabezpečiť vykurovanie a teplú vodu. Dvojokruhové kotly majú zvyčajne dva výmenníky tepla: primárny pre vykurovací systém a sekundárny pre TÚV.
Stabilitu fungovania dvojokruhového kotla zabezpečuje súhra všetkých jeho komponentov, vrátane výmenníkov tepla, spaľovacej komory s horákom, ochranného vybavenia a riadiaceho systému.
