Vykurovanie pivnice rodinného domu je dôležitou súčasťou zabezpečenia pohodlia a funkčnosti podzemného priestoru. Pri rekonštrukcii vykurovacieho systému v dvojpodlažnom rodinnom dome s pivnicou, kde sú plánované nové rozvody pod omietkou a medené potrubia v pivnici, je kľúčové správne napojenie kotla na existujúce alebo nové vykurovacie okruhy. Tento proces si vyžaduje dôkladné plánovanie a zohľadnenie parametrov jednotlivých stupačiek a celkového hydraulického vyváženia systému.
Príprava a plánovanie rozvodov
Pri rozsiahlej rekonštrukcii vykurovacieho systému, ktorá zahŕňa výmenu kotla, potrubí a radiátorov, je dôležité zvoliť optimálne trasy pre nové rozvody. V tomto prípade sa uprednostňujú trasy pod omietkou s cieľom zachovať estetiku interiéru. Rozvody v pivnici, ktoré spájajú kotol s jednotlivými stupačkami, budú realizované z medi. Je potrebné zohľadniť aj existujúcu situáciu, kde niektoré okruhy (stupáčky) vedú k jednému radiátoru, zatiaľ čo iné sú rozdelené pomocou T-kusov na viacero radiátorov už na poschodí. Všetky stupačky budú ústiť v pivnici pod stropom na patričnom mieste.
Napojenie viacerých okruhov na jeden kotol

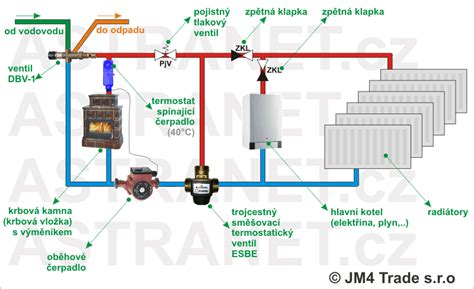

Kľúčovým prvkom pri napájaní viacerých okruhov na jeden kotol je správne riešenie zberu spiatočiek a distribúcie vykurovacej vody. Jednou z možností je použitie radiátorového rozdeľovača. Tieto rozdeľovače sú bežne konštruované s výstupmi smerujúcimi nadol a sú určené na montáž nad podlahu. V pivničných podmienkach, kde je priestor obmedzený a potrubia zvyčajne vedú pod stropom, sa môže zdať ich inštalácia nelogická. Avšak, ich otočenie s výstupmi nahor je technicky možné, pokiaľ ide o jednoduchší typ bez prietokomerov a iných špecifických funkcií, a sú vybavené regulovateľnými ventilmi pre jednotlivé okruhy.
Použitie rozdeľovača s regulovateľnými armatúrami prináša výhodu možnosti odstavenia konkrétnej stupačky bez nutnosti odstavenia celého systému, čo prispieva k lepšiemu hydraulickému vyváženiu. Alternatívou k rozdeľovaču je priame napojenie jednotlivých okruhov pomocou T-kusov, avšak toto riešenie sa často považuje za menej estetické a menej praktické z hľadiska regulácie a údržby.
Parametre vykurovacích stupačiek a ich vplyv na pripojenie
Pri návrhu napojenia je nevyhnutné zohľadniť parametre jednotlivých stupačiek, ako je prietok vody a rozmery potrubia. Tieto údaje ovplyvňujú tlakové straty a celkovú prietokovú rýchlosť v systéme. Konkrétne parametre sú:
- Stupačka 1: 397 kg/h, Cu 22x1, 7m
- Stupačka 2: 30 kg/h, Cu 15x1, 6m
- Stupačka 3: 30 kg/h, Cu 15x1, 5m
- Stupačka 4: 98 kg/h, Cu 15x1, 4m
- Stupačka 5: 294 kg/h, Cu 18x1, 7m
- Stupačka 6: 52 kg/h, Cu 12x1, 7m
Z kotla bude vychádzať potrubie s priemerom 28x1,5 mm, čo zodpovedá svetlosti 25 mm. Rozdeľovače k radiátorom majú zvyčajne vstup s priemerom 1 palec (približne 25 mm svetlosti). V prípade stupačky č. 1, kde je zvolené medené potrubie 22x1 (svetlosť 20 mm) a výstup na rozdeľovači typu eurokonus má priemer 18 mm, vzniká otázka možných tlakových strát. Prietok 400 kg/h na 18 mm medi predstavuje rýchlosť prúdenia približne 0,57 m/s s nízkou tlakovou stratou na dĺžku. Existujú dve možnosti riešenia:
- Odbáčanie pred rozdeľovačom: Možnosť vložiť T-kus pred rozdeľovač, od neho napojiť potrubie s priemerom 22x1 Cu a ostatné stupačky pripojiť priamo na rozdeľovač.
- Redukcia pri rozdeľovači: Zredukovať potrubie 22x1 tesne pri rozdeľovači na priemer 18x1 a napojiť ho na jeden z výstupov.
Pri výbere optimálneho riešenia je dôležité analyzovať grafy tlakových strát pre jednotlivé typy rozdeľovačov v závislosti od hmotnostného prietoku. Tieto údaje nie sú vždy ľahko dostupné, ale sú kľúčové pre presné hydraulické vyváženie systému.
Vykurovanie pivnice
Pivnica ako súčasť rodinného domu môže slúžiť na rôzne účely, ale je tiež miestom významných tepelných strát. Zabezpečenie vhodného vykurovania pivnice je dôležité pre udržanie optimálnej teploty, vlhkosti a kvality vzduchu.
Možnosti vykurovania pivnice
- Centrálne vykurovanie: Pivnica je napojená na rovnaký vykurovací systém ako zvyšok domu (napr. plynový kotol, tepelné čerpadlo, solárny kolektor). Výhodou je možnosť regulácie teploty, nevýhodou je zvýšená spotreba energie.
- Lokálne vykurovanie: Pivnica má vlastný, nezávislý zdroj tepla (napr. elektrický radiátor, konvektor, ventilátorové teplo, infračervený panel). Výhodou je možnosť zapínania a vypínania podľa potreby, čím sa šetrí energia.
- Kombinované vykurovanie: Využíva viacero zdrojov tepla, ktoré sa dopĺňajú (napr. kombinácia centrálneho a lokálneho vykurovania). Cieľom je dosiahnuť optimálnu klímu pri minimalizácii spotreby energie.
Zníženie tepelných strát v pivnici
Tepelné straty v pivnici sú spôsobené najmä prestupom tepla cez obvodové konštrukcie a vetraním. Pre zníženie týchto strát sa odporúča:
- Zateplenie obvodových konštrukcií: Zateplenie stien, podlahy a stropu znižuje prestup tepla.
- Výmena starých okien a dverí: Tieto predstavujú ďalšie miesta s vysokými tepelnými stratami.
- Zlepšenie vetrania: Zabezpečiť dostatočné, ale nie nadmerné vetranie, ideálne s využitím rekuperácie tepla.
Izoláciou odkrytých vykurovacích potrubí v nevykurovaných priestoroch je možné ušetriť až 200 kWh energie na meter potrubia ročne.
Inštalácia vnútorného kotla na drevo v pivnici
Inštalácia vnútorného kotla na drevo v pivnici môže byť efektívnym riešením pre vykurovanie domu. Pred inštaláciou je nevyhnutné:
- Skontrolovať miestne predpisy a veľkosť pivnice.
- Vybrať vhodný typ kotla zohľadňujúc veľkosť domu a energetickú efektívnosť.
- Pripraviť pivnicu: vyčistiť priestor, zabezpečiť rovnosť podlahy.
- Zabezpečiť správne vetranie: nainštalovať ventilačný systém podľa požiadaviek výrobcu.
- Inštalovať kotol: opatrne umiestniť kotol, pripojiť ho k prívodu vody a vykurovaciemu systému.
- Otestovať systém: skontrolovať tesnosť, monitorovať teplotu a tlak.
- Vykonávať pravidelnú údržbu: čistiť kotol, zabezpečiť detektor oxidu uhoľnatého.
V prípade potreby je vhodné zavolať profesionála.
Kompletná inštalácia vonkajšieho kotla na drevo, od začiatku do konca
Údržba a prevádzka kotla
Pre dlhodobú výkonnosť kotla je kľúčová pravidelná údržba:
- Čistenie kotla: Používať oceľové kefy na odstránenie usadenín.
- Správne nastavenie kotla: Zabezpečiť správne množstvo vzduchu pre spaľovanie, prispôsobiť nastavenia vonkajším podmienkam. Sledovať farbu ohňa a dymu, ako aj tlak a teplotu.
- Prevencia problémov: Vypadávanie závlačky alebo blokovanie slimáka v kotle s podávačom môže byť spôsobené zlou kvalitou paliva alebo nesprávnou údržbou.
- Nepoužívaný kotol: Musí byť naplnený vodou. V lete je vhodné otvoriť dvierka na prevetranie. Riadiacu jednotku je vhodné odpojiť počas búrok.
Kotol môže byť rozobraný na prepravu. Po zložení je potrebné utesniť spoje žiaruvzdorným silikónom. Zablokovanie pohyblivého roštu je často spôsobené popolom a vysokou teplotou.
Umiestnenie kotla v interiéri
Konečné rozhodnutie o umiestnení kotla ovplyvňuje nielen estetická stránka, ale aj technické normy a predpisy. Kotol nemusí byť nutne ukrytý, mnohé moderné kotly majú elegantný dizajn a dajú sa zakomponovať do interiéru.
Závesný alebo stacionárny kotol?
- Stacionárne kotly: Sú umiestnené na podlahe, sú ťažšie (často z liatiny) a musia byť dobre vyvážené.
- Závesné kotly: Majú zvyčajne menšie rozmery a ľahšie sa montujú na stenu.
V prípade umiestnenia kotla v kúpeľni je dôležité informovať sa u výrobcu o zvýšenom elektrickom krytí pre bezpečné použitie v miestnosti so zvýšenou vlhkosťou.
Správne pripojenie kotla
Dôležitým kritériom pre umiestnenie kotla je odvod spalín. Spaliny sa zvyknú odvádzať do komína, cez stenu alebo cez strechu (turbokotly). Komín musí mať minimálny prirodzený ťah udávaný výrobcom. V opačnom prípade je potrebné použiť turbokotol.
Umiestnenie kotla musí vyhovovať aj správnemu pripojeniu na:
- Plynové potrubie
- Potrubie vykurovacej sústavy
- Elektrickú sieť
Ak kotol slúži na prípravu TÚV (teplej úžitkovej vody), mal by byť umiestnený čo najbližšie k zriaďovacím predmetom (batériám, umývadlám, sprchovému kútu, WC), aby sa minimalizovalo vychladnutie vody v potrubí.
Požiadavky a obmedzenia pri umiestnení kotla
Existuje množstvo obmedzení a požiadaviek, ktoré je potrebné dodržať pri umiestňovaní kotla:
- Minimálna vzdialenosť od horľavých predmetov: Podľa noriem by mala byť 20 cm.
- Manipulačný priestor: Najmenej 80 cm.
- Objem miestnosti: Najmenej 0,8 m³ na každý kilowatt výkonu kotla.
- Miestnosť nesmie obsahovať horľavý materiál, musí byť vetrateľná, suchá a bez prachu.
- Hlavné dvere sa musia otvárať smerom von a spolu s oknami nesmú byť utesnené.
- Kotol sa nesmie nachádzať v spálni alebo obývacej izbe.
Odvod spalín do komína by mal byť v vzdialenosti maximálne 150 cm od komínového prieduchu. Plynové kotly sa musia napojiť na komín s vložkou z hliníka alebo nehrdzavejúcej ocele. V prípade nemožnosti splnenia tejto podmienky sa používa turbokotol umiestnený v blízkosti vonkajšej steny.
Plynový kotol je zároveň elektrickým spotrebičom a musí byť pripojený na elektroinštaláciu v súlade s technickými normami. Kotol sa pripája na zásuvku s ochranným kolíkom. Elektroinštalačné práce môže vykonávať len kvalifikovaný odborník.
Druhy paliva a kotlov
Kotly sa rozdeľujú podľa použitého druhu paliva:
- Tuhé palivo: uhlie, brikety, palivové drevo, pelety (biomasa).
- Plynné palivo: zemný plyn.
- Elektrická energia.
V súčasnosti sa najčastejšie používajú kotly na zemný plyn a kotly na drevené pelety.
Kotly na tuhé palivo
Kotly na tuhé palivo sa používajú tam, kde nie je zavedený plynovod alebo dostatočne dimenzovaná elektrická sieť, prípadne z dôvodu nižšej ceny paliva. Kotly na uhlie sa často umiestňujú do kotolne v pivnici. Kotly na pelety sa môžu umiestňovať aj do iných miestností, pretože nevytvárajú prach ani nečistotu. Pre predĺženie intervalov prikladania sa môže nad kotol umiestniť zásobník peliet a automatické prikladacie zariadenie.
Elektrické kotly
Kúrenie elektrickou energiou je pohodlné a účinné (až 99%), ale býva drahšie. Elektrické kotly sa nemusia pripájať na komín a umiestňujú sa v závislosti od pripojenia na elektrickú sieť. Pri kotloch s veľkým výkonom je potrebné dostatočne dimenzované elektrické vedenie (často trojfázové).
Výhody a nevýhody pivnice
Pivnica mala v minulosti primárne funkciu skladovania úrody. Dnes má širšie využitie, od skladovania vecí až po vytvorenie posilňovne, wellness alebo vinárničky.
Výhody pivnice
- Dodatočný priestor: Ideálna na uskladnenie sezónneho oblečenia, športových potrieb, bicyklov, náradia, zaváranín či úrody.
- Možnosti využitia: Možnosť vytvorenia dielne, práčovne, herne, relaxačnej miestnosti alebo dokonca obytnej izby.
- Izolačná vrstva: Prispieva k lepšej izolácii prízemia domu.
- Vhodné pre svahovitý terén: Lepšie sa prispôsobí terénu a umožňuje efektívnejšie vyrovnávanie.
Nevýhody pivnice
- Vyššia cena stavby: Stavba podpivničeného domu môže predražiť celkový projekt o 30% až 50% kvôli nákladom na výkopové práce, betón, hydroizoláciu a odvoz zeminy.
- Riziko vlhkosti: Nesprávna hydroizolácia môže spôsobiť problémy s podzemnou alebo zrážkovou vodou.
- Statické zaťaženie: Hlbšia pivnica musí odolávať väčšiemu tlaku zeminy.
Pri stavbe domu s pivnicou je kľúčová správna hydroizolácia, osvetlenie a vetranie. Obytné a relaxačné miestnosti si vyžadujú prirodzené svetlo a vetranie, čo možno dosiahnuť pivničnými oknami alebo anglickými dvorčekmi.
Odborná inštalácia a regulácia
Napriek mnohým informáciám je pri inštalácii a umiestnení kotla najlepšie obrátiť sa na odborníka. Ten dokáže zohľadniť všetky technické normy, predpisy a špecifiká konkrétneho domu a navrhnúť optimálne riešenie.
Kvalitná regulácia vykurovacieho systému, či už pomocou ekvitermnej regulácie alebo izbového programovateľného regulátora, umožňuje efektívne riadenie teploty a úsporu energie, napríklad využitím útlmových teplôt v noci alebo počas neprítomnosti.
