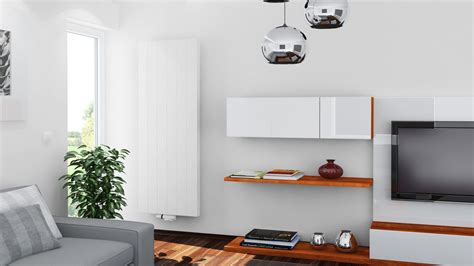

Model RADIK LINE VERTIKAL - M predstavuje moderné zvislo orientované doskové vykurovacie teleso, ktoré sa vyznačuje elegantnou prelisovanou čelnou doskou. Vďaka svojej konštrukcii je určené predovšetkým do interiérov, kde je kladený dôraz na vertikálnu priestorovú úsporu a vysokú estetickú úroveň.
Konštrukčné vlastnosti a pripojenie
Radiátor je vybavený celkom 6 vývodmi s vnútorným závitom G1/2". Špecifickým znakom tohto modelu je spodné stredové pripojenie, ktoré je ideálne pre vykurovacie sústavy s núteným obehom. Pre upevnenie na stenu slúžia dve horné a dve dolné príchytky, ktoré sú privarené na zadnej strane telesa. Pri vybraných dĺžkach (600 a 900 mm) je konštrukcia doplnená o ďalšiu hornú príchytku pre vyššiu stabilitu.
Technické špecifikácie
Základné parametre telesa modelu 20 2000/900:
| Parameter | Hodnota |
|---|---|
| Výška | 2000 mm |
| Dĺžka | 900 mm |
| Hĺbka | 68 mm |
| Pripojovacia rozteč | 50 mm |
| Vodný objem | 16,6 l |
| Maximálny prevádzkový pretlak | 1,0 MPa |
| Maximálna prevádzková teplota | 110 °C |
Výkonové charakteristiky pri rôznych tepelných spádoch:
- Pri 90/70/20 °C: 2471 W
- Pri 75/65/20 °C: 1965 W
Montáž a inštalačné príslušenstvo
Pre správne upevnenie na stenu sa odporúča použiť navrtávaciu konzolu 18/120 (Z-U144) v počte 2 kusy. Alternatívne možno využiť konzoly Z-U140 a Z-U300 (počet zodpovedá počtu horných príchytiek) alebo konzolu Z-U320, pri ktorej je nutné použiť vždy štyri kusy.
Na pripojenie k vykurovacej sústave je možné použiť integrovanú armatúru HM. Táto armatúra je špeciálne vyvinutá pre telesá s roztečou 50 mm a umožňuje:
- Uzavretie telesa na vstupe aj výstupe bez prerušenia prevádzky sústavy.
- Presné prednastavenie prietoku vykurovacím médiom.
- Reguláciu tepelného výkonu pomocou termostatickej hlavice.
Prevádzkové podmienky a dizajn
Telesá RADIK sú určené pre vodné sústavy alebo sústavy s vodnými roztokmi. Vlastnosti teplonosnej látky musia byť v súlade s normou STN 07 7401. Štandardne sú radiátory dodávané v bielej farbe RAL 9016, pričom na objednávku je možné zvoliť jeden z ďalších 21 farebných odtieňov.
Poznámka: Uvedené informácie sú orientačné. Pred nákupom odporúčame overiť kompatibilitu konkrétneho modelu s vašou vykurovacou sústavou.
