Teplovodné výmenníky tepla: Komplexný sprievodca

Teplovodné výmenníky tepla sú kľúčové komponenty v mnohých systémoch, kde dochádza k prenosu tepla medzi dvoma médiami. Výmenník tepla je zariadenie, v ktorom priebežne dochádza k prenosu tepla z jedného média na druhé. Ak sa líši teplota dvoch telies alebo médií, teplo z telesa alebo média s vyššou teplotou sa prenesie do telesa alebo média s nižšou teplotou. Prirodzené zákony fyziky vždy umožňujú energii prúdiť v rámci systému do tej doby, kým nie je dosiahnutý rovnovážny stav. Výmenník tepla pracuje na uvedenom princípe vyrovnávania teplôt.

Základné princípy prenosu tepla

Prenos tepla sa deje rôznymi mechanizmami, pričom v kontexte výmenníkov tepla sú najdôležitejšie:

• Sálanie: Energia je prenášaná prostredníctvom elektromagnetických vĺn.
• Nútené prúdenie: Pohyb média závisí úplne alebo čiastočne na pôsobení vonkajších vplyvov, ako sú čerpadlá.

V tomto článku sa zaoberáme predovšetkým nepriamymi výmenníkmi tepla, t.j. takými, v ktorých nedochádza k premiešaniu médií a teplo sa prenáša cez teplovýmennú plochu. Priamy výmenník tepla by znamenal, že obe médiá sú v priamom kontakte, čo sa však v mnohých aplikáciách nepoužíva, aby sa predišlo ich zmiešaniu. Teplo odovzdané teplou kvapalinou sa rovná teplu prijatému studenou kvapalinou.

Typy výmenníkov tepla a ich charakteristika

Existuje niekoľko hlavných typov nepriamych výmenníkov tepla, ktoré sa líšia konštrukciou a materiálom.

Doskové výmenníky tepla

Doskové výmenníky tepla sú jednými z najpoužívanejších a najefektívnejších typov. Teplovýmenná plocha v doskovom výmenníku tepla je tvorená súborom zvlnených kovových dosiek. Tieto dosky sa vyrábajú z rôznych materiálov v závislosti od typu kvapalín, ktoré sa majú ohriať alebo ochladiť. Kvapaliny prúdia výmenníkom v kanáloch, ktoré sú u rozoberateľných doskových výmenníkov tepla tvorené kombináciou dosiek a gumových tesnení.

V rohoch dosiek sa nachádzajú vstupné/výstupné otvory, ktorými môžu dve rôzne médiá (jedno studené, druhé teplé) pretekať do jednotlivých kanálov. Tesnenie medzi doskami médiá usmerňuje, čím zabraňuje ich zmiešaniu. U doskového výmenníka je teplo veľmi ľahko odovzdávané cez tenkú stenu, ktorá oddeľuje teplé médium od chladného. Doskový výmenník je jednou z najpopulárnejších foriem výmenníkov tepla používaných napríklad aj v klimatizácii, kde sa označuje aj ako doskový výmenník tepla kvapalina-plyn (freónový výmenník tepla).

Spájkované doskové výmenníky

Špeciálny proces spájkovania zabezpečuje stabilitu a trvalé spojenie dosiek, vďaka čomu výmenníky tepla ľahko odolávajú vysokým teplotám až do 230 °C a v závislosti od typu aj prípustným prevádzkovým tlakom až do 30 barov. Bežná životnosť spájkovaných doskových výmenníkov je 8 až 12 rokov. Ich prevádzka je bezúdržbová, pretože neobsahujú tesnenia a nevyžadujú pravidelnú výmenu dielov ako rozoberateľné modely. Výmenníky tepla radu Longtherm možno prispôsobiť takmer každému profilu požiadaviek. Sú k dispozícii v širokej škále veľkostí, reliéfov a typov pripojenia, pričom ponúkajú najlepší kompromis medzi nízkym odporom pri prúdení a vysoko účinnou výmenou tepla. Vďaka tomu výmenníky tepla Longtherm pokrývajú všetky hlavné energetické aplikácie.

Rozoberateľné doskové výmenníky

Vďaka svojej účinnosti sa výmenníky tepla s tesnením používajú pre veľmi nízke teplotné rozsahy a veľmi vysoké výkony nad 1 MW. Vďaka ich demontovateľnosti sa výmenníky tepla dajú rýchlo a jednoducho čistiť. Okrem toho existuje možnosť meniť množstvo dosiek použitých vo výrobku, čo umožňuje flexibilné prispôsobenie výkonu.

Výmenníky tepla pre kachle na drevo (komínové výmenníky)

Výmenníky tepla pre kachle na drevo sa používajú na obnovenie teploty spalín. Odoberajú zvyškové teplo zo spalín odchádzajúcich z dymovodu a odovzdávajú ho vybranému vykurovanému interiéru. Tým sa zvyšuje účinnosť vykurovania, čo vedie k zníženiu nákladov na vykurovanie. Tieto výmenníky sú určené pre všetky typy kachlí, krbov a sporákov. Pripájajú sa k dymovodu kachlí a zvyšujú tak vykurovaciu plochu, výkon a účinnosť kachlí.

Princíp fungovania

Spaliny odchádzajú z kachlí pri teplote približne 280 °C - 380 °C. Tieto spaliny zvyčajne odchádzajú priamo komínom, ale s výmenníkom tepla ich môžete zadržať a získať z nich ešte viac tepla. Výmenník tepla má v sebe prieduchy, ktoré zväčšujú vykurovaciu plochu pre vyššiu účinnosť.

Výber a inštalácia

Pred kúpou výmenníka tepla je dôležité zmerať teplotu spalín v mieste, kde ho chcete umiestniť, pomocou teplomeru na meranie teploty spalín. Teplota spalín by mala byť najmenej 150 °C. Výmenník tepla by mal byť umiestnený čo najbližšie k sporáku, ideálne priamo na ňom. Následne sa umiestni dymovod s klapkou, aby sa mohol regulovať výstup spalín z výmenníka tepla, a tým aj jeho výkon (teplota). Výmenník môže byť umiestnený vo vertikálnej alebo horizontálnej polohe.

Materiál a rozmery

Počas vykurovania prúdi dymovodom veľmi horúci vzduch, preto je dôležitá tepelná odolnosť výrobkov, ktorá je zabezpečená oceľovým plechom odolným voči vysokým teplotám. Výmenníky majú zvyčajne čiernu alebo antracitovú farbu. Pred objednávkou je potrebné poznať priemer potrubia vedúceho z vášho krbu, na ktoré sa bude výmenník tepla montovať. Inštalácia je nekomplikovaná: jedna strana výmenníka je zúžená, nasadí sa na dymovod alebo vývod a z druhej strany sa naň nasadí ďalší dymovod, ideálne s klapkou, pre reguláciu prietoku spalín. Veľkosť a tvar výmenníka tepla sa môže líšiť, pričom na trhu sú dostupné aj dizajnové kúsky.

Parametre a návrh výmenníkov tepla

Pre správny návrh a funkciu výmenníka tepla je potrebné zohľadniť viacero parametrov.

Prietok a teploty

Prietok môže byť vyjadrený dvoma rôznymi jednotkami - hmotnosťou (v kg/s alebo kg/h) alebo objemom (v m³/h alebo l/min). Napríklad, prietok 6 až 8 l/min zodpovedá typickému výkonu plynového kotla alebo silného tepelného čerpadla. Pre návrh veľkosti doskového výmenníka tepla je nevyhnutné poznať niekoľko parametrov, ako sú projektové teploty, prietoky a požiadavky aplikácie. Na ich základe je možné identifikovať ďalšie údaje. Počet dosiek sa volí podľa vyššieho z prietokov. Pre domáce aplikácie často postačuje model s 10 doskami.

Režimy prúdenia

Keď kvapalina preteká uzavretým kanálom, môže sa pohybovať v dvoch hlavných režimoch:

• Laminárne prúdenie: Dochádza k nemu vtedy, keď častice kvapaliny prechádzajú rúrkou v rôznych rovnobežných vrstevniciach. Tie sa vyznačujú parabolickým rýchlostným profilom s maximálnou rýchlosťou uprostred a takmer nulovou rýchlosťou na okraji.
• Turbulentné prúdenie: Dochádza k nemu vtedy, keď nie je prietok kvapaliny usporiadaný, ale náhodný, vírivý, takže dochádza k intenzívnemu miešaniu. Pokiaľ k turbulentnému prúdeniu dochádza v rúrke, rýchlostný profil nie je parabolický, ale takmer konštantný. Z hľadiska prenosu tepla je turbulentné prúdenie často preferované pre vyššiu účinnosť. Moderné riešenie s externým doskovým výmenníkom zabezpečuje práve turbulentné prúdenie, vyššiu účinnosť a samočistiacu schopnosť.

Logaritmický stredný teplotný rozdiel (LMTD) a termická dĺžka (NTU/theta)

Stredný logaritmický rozdiel teplôt (LMTD) je hybnou silou prenosu tepla vo výmenníku. Užitočným konceptom je hodnota NTU (Number of Transfer Units), ktorá je v Alfa Laval známa aj ako hodnota theta (θ), teda množstvo prenosových jednotiek, vyjadrujúce, ako veľmi termicky náročný je prenos tepla. Niekedy sa táto hodnota označuje aj ako termická dĺžka. Čím menšia je hodnota LMTD a čím väčší je teplotný rozdiel medzi vstupom a výstupom na jednej strane, tým väčšia je hodnota NTU, teda theta. Termická dĺžka opisuje náročnosť prevádzky z hľadiska teploty. Prevádzkový cyklus s vyššou theta sa normálne prispôsobuje horšie ako prevádzkový cyklus s nižšou theta. Existujú dosky s nízkou aj vysokou hodnotou theta, kde kanál je medzera medzi dvoma doskami.

Tlaková strata

Tlaková strata (Δp) priamo závisí od veľkosti výmenníka tepla a obrátene. Šmykové napätie, ktoré predstavuje silu prúdenia po stene dosky výmenníka tepla, je mierou turbulencie vo výmenníku a ovplyvňuje tlakovú stratu.

Optimalizácia a riešenie problémov

Životnosť a efektivita výmenníkov tepla môžu byť ovplyvnené viacerými faktormi, predovšetkým tvorbou vodného kameňa a koróziou.

Tvorba vodného kameňa

Usadzovanie vodného kameňa je častou príčinou poklesu výkonu výmenníkov tepla a skrátenia ich životnosti. Vodný kameň v kontakte s nerezovou oceľou môže spôsobiť jamkovú (lokalizovanú) koróziu, ktorá môže viesť až k potrebe výmeny celého výmenníka. Na zamedzenie tvorby vodného kameňa sa odporúča:

• Nastaviť systém na nižšie teploty, ideálne okolo 60 °C, pretože vyššie teploty podporujú tvorbu vodného kameňa.
• Použitie polyfosfátu: dávkovaný do okruhu sa viaže na ióny vápnika a zabraňuje ich usadzovaniu.
• Projektovať vyšší prietok pri nižšej teplote pre dosiahnutie rovnakého tepelného výkonu.
• Ochrana povrchov výmenníka tenkou vrstvou oxidov kremíka (SiO₂).

Korózia a únava materiálu

Korózia môže byť problémom v systémoch, kde do okruhu preniká kyslík, alebo ak sú v kontakte dva rôzne kovy (napr. medené spájky a iné kovy), čo vedie k uvoľňovaniu kovov do obehu a korózii potrubia. To môže spôsobiť aj koróziu medenej spájky v spájkovaných výmenníkoch. Únava materiálu, spôsobená častými a prudkými zmenami teploty, môže viesť k štrukturálnym problémom a skráteniu životnosti výmenníka. Pred použitím výmenníkov s neupravenou vodou treba byť obozretný, pretože väčšina výrobcov vylučuje záruku na tesnosť v takýchto prípadoch.

Ak si všimnete hrdzavé čiary alebo bodky na novom doskovom výmenníku tepla, nemusí to vždy znamenať prasklinu alebo koróziu. Je dôležité konzultovať tento jav s výrobcom alebo odborníkom, aby sa vylúčili prípadné výrobné vady alebo identifikovala príčina.

Údržba a čistenie

Základy čistenia doskového výmenníka, ktorý zabezpečuje teplú vodu napríklad v obytnom aute, sú dôležité pre zachovanie jeho efektivity. Rozoberateľné výmenníky tepla sa dajú rýchlo a jednoducho čistiť vďaka ich konštrukcii.

Aplikácie výmenníkov tepla

Výmenníky tepla sú mimoriadne všestranné a nachádzajú uplatnenie v širokej škále systémov.

Ohrev teplej úžitkovej vody (TÚV)

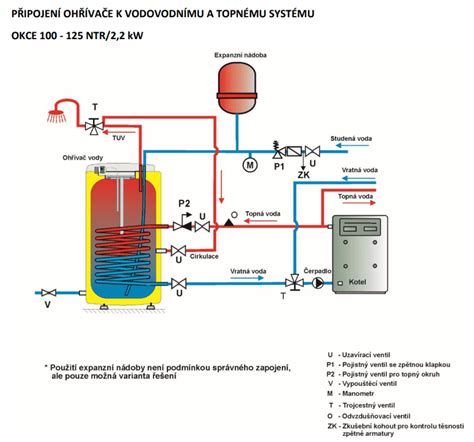

Tepelá úžitková voda sa môže ohrievať prietokovým spôsobom alebo v kombinácii so zásobníkom v závislosti od spotreby. Klasické riešenie s rúrkovým výmenníkom vo vnútri zásobníka má často nízku účinnosť. Moderné riešenie s externým doskovým výmenníkom zabezpečuje turbulentné prúdenie, vyššiu účinnosť a samočistiacu schopnosť. Pri návrhu na ohrev TÚV sa často odporúča súprúdne zapojenie.

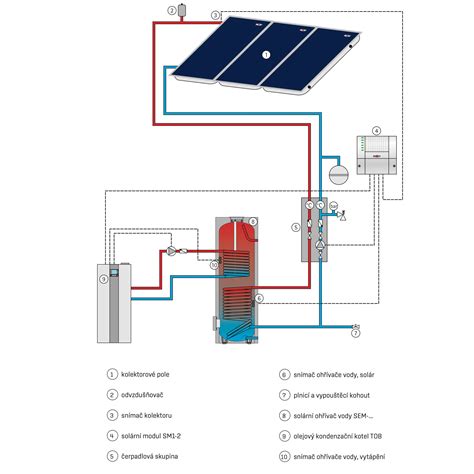

Solárne systémy a vykurovanie

Výmenníky tepla odovzdávajú teplo z kolektorov do zásobníkov TÚV, bazénov alebo systémov vykurovania, čím zvyšujú účinnosť panelov. Ideálnou voľbou pre solárne aplikácie sú napríklad výmenníky SWEP E8. Kľúčovú úlohu v týchto systémoch zohráva obehové čerpadlo, ktoré zabezpečuje správnu funkciu systému.

Pripojenie krbu k uzavretému systému pomocou výmenníka tepla je riešenie, ktoré si získava čoraz väčšiu popularitu v moderných vykurovacích systémoch. Spája efektivitu, bezpečnosť a pohodlie používania. Takáto inštalácia nielenže zvyšuje energetickú účinnosť, ale zároveň minimalizuje riziko prehriatia alebo poruchy celého systému. Aj kotly na tuhé palivo najčastejšie vyžadujú prevádzku v otvorenom okruhu, čo obmedzuje možnosti pri ich napájaní napríklad na podlahové kúrenie. Pre pripojenie domu k mestskej sieti prostredníctvom doskového výmenníka, alebo výber výmenníka tepla pre vykurovanie z teplárne, je dôležité zvážiť špecifické parametre systému.

Ohrev vody v bazénoch

Ak sa chcete kúpať v teplej vode aj mimo letnej sezóny, ideálnym riešením je bazénový výmenník tepla. Je to zariadenie, ktoré sa používa na ohrev vody v bazéne a je navrhnuté tak, aby udržiavalo príjemnú teplotu vody počas celej kúpacej sezóny, aj za nepriaznivých poveternostných podmienok. Hlavným účelom bazénového výmenníka tepla je ohrievať vodu v bazéne pomocou tepla z iného zdroja. Bazénový výmenník tepla funguje na princípe prenosu tepla medzi dvoma samostatnými okruhmi, pričom prvým je okruh bazénovej vody, ktorá cirkuluje cez výmenník tepla. Pri výbere bazénového výmenníka tepla nie je tak dôležitá veľkosť bazéna, ale skôr výkon samotného výmenníka tepla, teplota média (napr. vody z tepelného čerpadla) a požadovaná teplota vody v bazéne. Moderné výmenníky sú navrhnuté tak, aby odolávali korózii. Ak máte plynový alebo elektrický kotol, solárne kolektory alebo domáce tepelné čerpadlo, bazénový výmenník tepla je vhodnou voľbou, stačí ho jednoducho pripojiť k existujúcemu systému ohrevu vody.

Tepelné čerpadlá a špeciálne vody

Pri inštalácii tepelného čerpadla v dome so starým vykurovacím systémom je dôležité chrániť tepelné čerpadlo pred deštruktívnym otvoreným systémom. Pripojenie kondenzačného kotla v uzavretom systéme k otvorenej inštalácii prebieha často cez doskový výmenník tepla. Výber výmenníka pre toto použitie a dôraz na detaily sú kľúčové. Špecifiká používania doskových (alebo iných) výmenníkov s podzemnou, riečnou, dažďovou, hĺbkovou vodou či soľankou sú úplne odlišné od používania s vodou z vodovodnej siete.

Kogenerácia

Kogenerácia je proces kombinovanej výroby tepla a elektrickej energie. Teplo, ktoré by inak odchádzalo vo forme výfukových plynov alebo chladiaceho média z motora, sa efektívne využíva - napríklad prostredníctvom doskového výmenníka (voda-voda) - na vykurovanie alebo ohrev TÚV. Účinnosť spaľovania plynu na elektrickú energiu je obvykle 30 až 45 %. V systémoch ústredného kúrenia rozlišujeme otvorený a uzavretý systém, pričom každý má svoje špecifické použitie a rozdielne tlaky blízke atmosférickému pri otvorených systémoch.

Zapojenie výmenníkov tepla

Správne zapojenie výmenníka je kľúčové pre jeho efektivitu.

Protiprúdne a súprúdne zapojenie

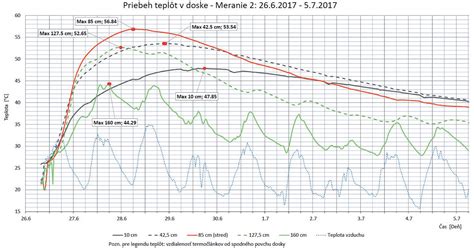

V grafe teplotného profilu možno znázorniť zmenu teploty teplej a studenej kvapaliny pri pretekaní výmenníkom tepla. Protiprúdne zapojenie je u doskových výmenníkov tepla najpoužívanejšie. Pri tomto zapojení je možné kríženie teplôt na vstupe a výstupe a je možné dosiahnuť väčšie priblíženia teplôt, čo zvyšuje efektivitu prenosu tepla. Súprúdové zapojenie sa používa napríklad pri ohreve TÚV, kde sa často odporúča kvôli špecifickým požiadavkám aplikácie.
