Kondenzačné kotly a externé zásobníky teplej vody: Komplexný sprievodca

Zásobník teplej vody je základnou súčasťou moderného vykurovacieho systému. Bez tejto technológie by bolo zabezpečenie komfortu pri príprave teplej vody alebo efektívne využívanie obnoviteľných zdrojov energie výrazne zložitejšie. V tomto článku sa zameriame na to, prečo by ste pri výmene alebo kúpe nového plynového vykurovacieho systému mali zvážiť aj zásobník teplej vody, a aké možnosti sú na trhu dostupné.

Význam zásobníka teplej vody vo vykurovacom systéme

Plynové vykurovanie so zásobníkom teplej vody predstavuje štandardné riešenie pre domácnosti, pričom systémy bez neho sú skôr výnimkou. Zásobníky teplej vody plnia vo vykurovacom systéme dve kľúčové úlohy:

• Zabezpečenie dostatočného množstva teplej pitnej vody: Hlavným poslaním zásobníka je garantovať, že vo všetkých odberných miestach vo vašej domácnosti bude vždy k dispozícii dostatok teplej pitnej vody - hygienicky, okamžite a s čo najnižšími nákladmi.
• Integrácia obnoviteľných zdrojov energie: Druhou dôležitou funkciou je umožniť domácnosti rozšíriť vykurovací systém o obnoviteľný zdroj energie. Týmto zdrojom môže byť napríklad solárny systém, kachle na drevo alebo tepelné čerpadlo. Bez vhodného zásobníka nemôže plynový vykurovací systém efektívne využívať podpornú energiu zo slnka, biomasy alebo životného prostredia.

Z tohto dôvodu sú plynové vykurovacie systémy so zásobníkom teplej vody nielen rozumnou voľbou, ale aj všeobecným štandardom - či už pre klasické aplikácie „vykurovanie a príprava teplej vody“, alebo pre kombináciu s obnoviteľnými zdrojmi energie. Prevádzka vykurovacieho systému s plynovým kotlom bez zásobníka teplej vody je síce možná, ale predstavuje skôr výnimku.

Princípy prípravy teplej vody

Existujú dva základné princípy prípravy teplej vody v domácnosti:

• Akumulácia pitnej vody: Tepelná energia sa akumuluje vo veľkých objemoch vody v zásobníku, odkiaľ je potom distribuovaná do odberných miest.
• Ohrev podľa potreby (prietokový ohrev): Voda sa ohrieva priamo v okamihu odberu, bez jej predchádzajúceho skladovania.

Jednotlivé spôsoby majú vždy rovnaký cieľ: spoľahlivo, energeticky úsporne a v dostatočnom množstve zabezpečiť teplú vodu pre celú domácnosť.

Typy zásobníkov teplej vody

Zásobníky teplej vody sa líšia nielen svojou konštrukciou, ale aj účelom. Niektoré zásobníky slúžia priamo na ohrev a uskladnenie pitnej vody pre umývanie rúk či riadu, zatiaľ čo iné uchovávajú iba teplo z rôznych zdrojov a neobsahujú pitnú vodu.

Zásobníky na pitnú vodu

• Systémový zásobník: Konštrukčne prispôsobený na zapojenie do systému s plynovým kondenzačným kotlom.
• Nerezový zásobník: Vysoko kvalitný zásobník na pitnú vodu s nízkymi nárokmi na údržbu. Alternatívou sú smaltované zásobníky (oceľové zásobníky s povrchovou úpravou zo skla).

Zásobníky na akumuláciu tepla

• Akumulačný zásobník: Klasický tepelný zásobník, ktorý uchováva energiu z rôznych zdrojov tepla. Neobsahuje pitnú vodu.
• Stanica pitnej vody: Líši sa prietokovým spôsobom prípravy teplej vody. Tepelnú energiu na ohrev jej zabezpečuje akumulačný zásobník.
• Kombinovaný zásobník: Podobný akumulačnému zásobníku, s tým rozdielom, že ohrev vody zabezpečuje priamo zásobník, nie externý zdroj tepla.

Monovalentné a bivalentné zásobníky

• Bivalentné zásobníky: Pracujú s dvoma zdrojmi tepla, napríklad plynom a solárnym systémom (solárny zásobník).
• Monovalentné zásobníky: Získavajú tepelnú energiu iba z jedného zdroja tepla.

Pri kúpe nového zásobníka teplej vody je dôležité si najprv objasniť, či potrebujete teplú vodu v zásobe, alebo sa bude pripravovať prietokovým ohrevom.

Ako funguje zásobník teplej vody?

Základný princíp fungovania zásobníka teplej vody je pomerne jednoduchý. Teplá pitná voda sa zhromažďuje v hornej časti zásobníka a tam sa aj odoberá. Studená pitná voda prúdi rovnakou rýchlosťou do spodnej časti zásobníka, čím sa zabezpečuje, že sa zásobník nikdy úplne nevyprázdni, len sa ochladí.

Pitná voda sa ohrieva prostredníctvom jednej alebo viacerých „vykurovacích špirál“ (kruhovo vinutých rúrok), ktoré privádzajú teplo zvonku. Dôležitou funkciou každého zásobníka teplej vody je účinná stratifikácia (rozvrstvenie) rôznych množstiev teplej vody. Toto rozvrstvenie zabezpečuje, že zásobník môže dodávať teplú pitnú vodu v dostatočnom množstve a teplote počas dlhšieho časového obdobia.

Alternatívou ku klasickým „stočeným rúrkovým“ zásobníkom sú takzvané "doskové výmenníky tepla".

Náklady na zásobníky a systémy

Náklady na nákup samostatného zásobníka teplej vody sa pohybujú od 650 do 3 000 eur. Konečná cena závisí od zvoleného typu, objemu a značky zásobníka. Cena za nový systém s plynovým kotlom, zásobníkom teplej vody, odťahom spalín a inštaláciou zvyčajne začína na úrovni približne 3 000 eur.

Plynový kotol so zabudovaným zásobníkom teplej vody

Nástenné kondenzačné plynové kotly s integrovaným zásobníkom teplej vody stoja približne 3 000 eur. Tieto systémy sú vhodné najmä pre menšie domácnosti, kde postačuje menší integrovaný zásobník.

Plynový kotol s externým zásobníkom teplej vody

Vo veľkých domácnostiach je často lepšou voľbou kotol s externým zásobníkom s väčším objemom teplej úžitkovej vody. Pri kombinácii plynového vykurovacieho systému so solárnou energiou je externý zásobník vždy nevyhnutný.

Kondenzačné kotly - technológia a výhody

Kondenzačný kotol je moderné vykurovacie zariadenie, ktoré využíva tzv. režim kondenzácie vodnej pary obsiahnutej v spalinách. Vďaka tomu dokáže získať dodatočné teplo zo spalín, ktoré by inak uniklo do komína. Pri znížení teploty spalín pod rosný bod dochádza ku kondenzácii vodnej pary a uvoľneniu latentného tepla.

Nekondenzačná technika postupne odchádza do histórie a kondenzačný kotol je dnes najbežnejším a najefektívnejším spôsobom priameho spaľovania plynu. Aj keď sa na prvý pohľad môže zdať vyhotovenie klasického a kondenzačného kotla podobné, existujú kľúčové rozdiely:

• Cena: Kondenzačné kotly sú spravidla drahšie.
• Odvod kondenzátu: Vyžadujú odvod kondenzátu (zvyčajne hadičkou z kotla v spodnej časti).
• Komínová konštrukcia: Pri kondenzačných kotloch sa používa plastová polypropylénová rúrka, ktorá je odolná voči korózii spôsobenej kondenzátom.

Fyzikálna účinnosť kondenzačného kotla sa pohybuje okolo 98 %, zatiaľ čo matematicky môže dosahovať až 108 % vďaka zohľadneniu energie obsiahnutej v kondenzáte.

Pokročilé funkcie a technológie

Moderné kondenzačné kotly ponúkajú celý rad pokročilých funkcií a technológií, ktoré zvyšujú komfort, efektivitu a spoľahlivosť:

• Veľký rozsah modulácie výkonu: Umožňuje automatické nastavenie výkonu horáka, čím sa zabezpečuje plynulá a nepretržitá prevádzka zariadenia. Tým sa zvyšuje komfort, znižuje riziko zlyhania systému a neutralizujú emisie škodlivých látok.
• Lambda Gx: Automatický systém adaptácie plynnej zmesi, ktorý reguluje správny pomer spaľovacej zmesi vzduchu a plynu pre efektívne spaľovanie. Umožňuje bezproblémovú zmenu zo zemného plynu (NG) na skvapalnený plyn (LPG) bez potreby ďalších doplnkov.
• Tichá prevádzka: Hladina akustického výkonu sa pohybuje okolo 49 dB(A), čo je porovnateľné s prevádzkou umývačky riadu. Akustický tlak dosahuje 39 dB(A), čo zodpovedá prostrediu knižnice.
• Daikin Eye: Indikátor stavu prevádzky kotla. Svieti na modro pri správnej funkcii, bliká na modro v pohotovostnom režime a svieti na červeno, ak je kotol mimo prevádzky a vyžaduje kontrolu.
• Jednoduchá inštalácia a servis: Všetky diely sú prístupné spredu, čo zjednodušuje údržbu.
• Flexibilné umiestnenie: Vďaka kompaktnej konštrukcii a stupňu ochrany IPX5D je možné kotol inštalovať aj v menších priestoroch.
• Výmenník tepla: Navrhnutý a vyvinutý Daikinom, vyrobený zo zliatiny Al/Si.
• Integrovaná expanzná nádoba: Zabezpečuje potrebný objem pre expanziu vody vo vykurovacom systéme.
• Plynová armatúra s jednoduchou údržbou: Automatický adaptívny systém nevyžaduje ďalšie diely ani nástroje na zmenu typu plynu.
• Výmenník tepla pre teplú vodu pre domácnosť: Zväčšená plocha doskového výmenníka zaisťuje rýchlu prípravu teplej vody s vysokou účinnosťou, vrátane funkcie teplého štartu.
• Obehové čerpadlo a hydroblok: Obsahuje filter, obmedzovač prietoku, odvzdušňovací a vypúšťací ventil, ako aj integrovaný obtokový ventil.

Výber správneho výmenníka tepla

Pri výbere výmenníka tepla je dôležité zohľadniť niekoľko faktorov:

• Odporúčaná výmenná plocha: Pre kondenzačné kotly s prevádzkovou teplotou 45-50 °C sa odporúča plocha približne 0,30 m² na 10 kW výkonu. Táto hodnota sa môže mierne znížiť pri novostavbách alebo modernizáciách (až na 0,25 m²), ale zníženie pod túto hranicu sa neodporúča z dôvodu očakávaného procesu starnutia výmenníka.
• Typ vykurovacieho zariadenia: Pre tepelné čerpadlá je potrebná výrazne väčšia výmenná plocha ako pre vykurovacie kotly, kvôli špecifikám práce pri veľmi nízkych teplotných rozdieloch.
• Konštrukcia dosiek: Zvlnenie dosiek (ako napríklad pri výmenníkoch NORDIC TEC) vytvára turbulentný prietok, čo výrazne zlepšuje tepelnú výmenu.
• Hrúbka dosky: Dosky môžu mať hrúbku 0,3 mm alebo 0,4 mm v závislosti od modelu.
• Komplexnosť inštalácie: Uvedená metóda výberu je vhodná pre najjednoduchšie inštalácie. V prípade zložitejších systémov by mal byť výber vykonaný kvalifikovanou osobou.

Je dôležité si uvedomiť, že prepočtový vzorec na výber výmenníkov sa môže líšiť u rôznych výrobcov v závislosti od hrúbky dosiek a stupňa ich zvlnenia.

Značka Protherm: Komfort a úspory v teplej vode

Značka Protherm ponúka technológie, ktoré zabezpečujú teplú vodu okamžite a na dlhý čas. Ich kotly maximalizujú účinnosť ohrevu vody a minimalizujú plytvanie vodou pri čakaní na dosiahnutie správnej teploty.

• Maximálne pohodlie: Stabilná a dlhotrvajúca dodávka teplej vody pre celú rodinu.
• Overená technológia: Patentovaná technológia sa neustále zdokonaľuje pre najvyššiu účinnosť.
• Sieť inštalatérov: Široká sieť montážnych a servisných partnerov po celom Slovensku.
• Úspory v nákladoch: Znížením nákladov na ohrev teplej vody možno ušetriť značnú časť prevádzkových nákladov domácnosti.

Protherm kotly umožňujú výber podľa požiadaviek, či už do novostavby, alebo do zrekonštruovaného domu. Vďaka inteligentným regulátorom je možné systém efektívne riadiť aj na diaľku prostredníctvom smartfónu alebo tabletu.

Technológie Protherm

• Isodyn 2: Patentované riešenie, ktoré umožňuje kotlu Tiger Condens s integrovanými zásobníkmi (celkový objem 42 litrov) zabezpečiť také množstvo teplej vody ako kotol s veľkým samostatným zásobníkom. Po vyčerpaní rezervy v zásobníkoch kotol prietokovo ohrieva vodu a počas 5 minút obnoví zásobu.
• Funkcia Komfort: Kotol priebežne predhrieva výmenník teplej vody na požadovanú teplotu, čím zabezpečuje takmer okamžitú dostupnosť teplej vody po otvorení kohútika.
• Prietokový ohrev: Voda sa ohrieva pomocou doskového výmenníka, kde studená pitná voda preteká cez veľkú plochu a ohrieva sa vykurovacou vodou.

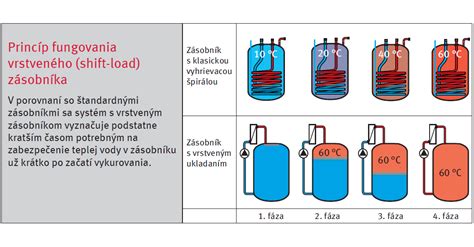

• Vrstvený (shift-load) zásobník: Zásobníky bez zabudovaného vnútorného rúrkového výmenníka, kde ohrev prebieha pomocou externého doskového výmenníka. Zohriata teplá voda sa ukladá po vrstvách - najteplejšia v hornej časti a najchladnejšia v dolnej.

Externé zásobníky teplej vody Protherm

Externé zásobníky teplej vody Protherm poskytujú dostatok teplej vody aj pre náročných spotrebiteľov. Optimálne zvolená veľkosť zásobníka znižuje tepelné straty a zaisťuje rýchle opätovné nahriatie vody. Kvalitne smaltovaný vnútorný povrch a protikorózna ochrana horčíkovou anódou zaručujú dlhú životnosť.

Ako zdroj tepla pre ohrev vody slúžia stacionárne alebo závesné kotly Protherm. Požadovanú teplotu vody možno nastaviť na ovládacom paneli kotla, pomocou aplikácie v smartfóne, alebo priamo na zásobníku (ak má vlastný termostat). Po prepojení kotla so zásobníkom kotol automaticky dostáva informáciu zo snímača teploty v zásobníku. V riadiacom programe kotla sa nahrievanie zásobníka vždy uprednostňuje.

Kondenzačné kotly na vykurovanie s prietokovým ohrevom vody

Ak potrebujete spojiť prípravu teplej vody aj s vykurovaním, plynové kondenzačné kotly s prietokovým ohrevom vody sú vhodným riešením. Značka Protherm ponúka modely ako Panther Condens KKV, Gepard Condens MKV a novinku Puma Condens.

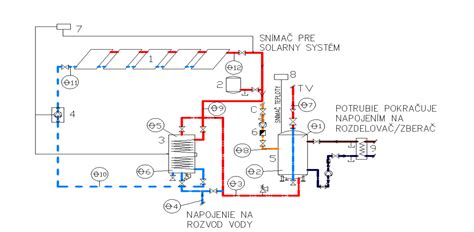

Solárny ohrev teplej vody

Solárne systémy, ako napríklad HelioSet od Protherm, umožňujú prípravu teplej vody pomocou slnečnej energie, čím pokrývajú v priemere až 60 % ročnej potreby teplej vody (v lete až 100 %) zadarmo.

• HelioSet: Solárny systém so zásobníkom a dvomi slnečnými kolektormi s využitím unikátnej drainback technológie. Je navrhnutý pre spoluprácu s kotlami Protherm.
• Lev Heliotwin: Kompaktné riešenie „všetko v jednom“ - plynový kondenzačný kotol so zabudovaným 150 litrovým solárnym vrstveným zásobníkom na teplú vodu. Voda v zásobníku je zohrievaná slnečnou energiou, a počas zamračených dní alebo v noci sa pre ohrev využíva plyn.

Solárne systémy vám umožnia vychutnať si teplotne stabilnú a okamžitú dodávku teplej vody, ušetriť vodu a energiu, a prispieť k ochrane životného prostredia.

Výhody moderných vykurovacích systémov

Moderné plynové kotly a systémy na prípravu teplej vody prinášajú celý rad výhod:

• Teplotne stabilná a okamžitá dodávka teplej vody: Teplá voda je k dispozícii ihneď po otvorení kohútika, bez nutnosti čakania.
• Úspora vody a energie: Efektívne technológie minimalizujú plytvanie vodou a energiou.
• Priestorová úspornosť: Kompaktné kotly sa rýchlo a ľahko inštalujú.
• Individuálne riešenia: Možnosť výberu technológií podľa špecifických potrieb.
• Dlhodobá spoľahlivosť: Vysokokvalitné produkty a dlhoročné skúsenosti výrobcov.

Odborníci v oblasti vykurovania dôverujú moderným riešeniam, ktoré prinášajú nielen komfort, ale aj významné úspory.

Výber plynového kotla: Kľúčové kritériá

Pri výbere plynového kotla je dôležité zohľadniť nielen výkon, ale aj ďalšie kritériá:

1. Výkon kotla: Kotol by mal mať dostatočný výkon na pokrytie tepelných strát objektu aj v najchladnejších dňoch. Je však potrebné dbať na to, aby nebol zbytočne predimenzovaný, čo by viedlo k vyšším nákladom a neefektívnej prevádzke.
2. Modulácia výkonu: V teplejších dňoch by mal kotol dokázať znížiť svoj výkon, aby sa minimalizovalo tzv. cyklovanie (časté zapínanie a vypínanie), ktoré zvyšuje opotrebenie a spotrebu energie.
3. Spôsob prípravy teplej vody: Kotly sa delia podľa spôsobu prípravy teplej vody:
   • Prietokový ohrev: Jednoduchá konštrukcia a nízka cena.
   • So vstavaným zásobníkom: Ohrieva teplú vodu vopred, čo zabezpečuje stabilnejšiu teplotu a vyšší komfort. Vhodný pre menšie domácnosti.
   • S možnosťou pripojenia k externému zásobníku: Vyžaduje pripojenie nepriamovýhrevného zásobníka.
4. Typ kotla:
   • Závesný kotol: Kompaktné rozmery, možnosť umiestnenia aj v menších priestoroch.
   • Stacionárny kotol: Zvyčajne s vyšším výkonom, určený na vykurovanie väčších domov či budov.
5. Typ spaľovania:
   • Klasické kotly: Menej efektívne využitie tepla.
   • Nízkoteplotné kotly: O niečo efektívnejšie ako klasické.
   • Kondenzačné kotly: Najúspornejší typ, ktorý využíva teplo z kondenzácie vodnej pary v spalinách.
6. Regulácia: Ekvitermická regulácia automaticky nastavuje teplotu vykurovacej vody na základe vonkajšej teploty, čím zabezpečuje efektívne a úsporné vykurovanie.

Efektívne a úsporné vykurovanie nie je len o voľbe vhodného kotla, ale aj o kvalitnom projekte a odbornej inštalácii vrátane nastavenia parametrov systému.

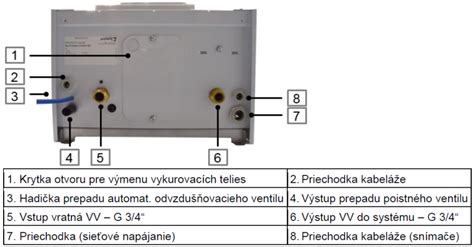

Séria kondenzačných kotlov THERM 18

Séria kondenzačných kotlov THERM 18 kombinuje špičkovú technológiu s modernými komponentmi pre aktívne riadenie spaľovacej prevádzky s ohľadom na spotrebu plynu. Kotly sú vybavené výmenníkom tepla z nehrdzavejúcej ocele s chladenou prednou stenou horáka.

• Vysoký stupeň modulácie: Regulačný pomer 1:10 a minimálny výkon od 1,8 kW.
• Široký rozsah modulácie výkonu: Od 1,8 do 19,0 kW, čím sú kotly vhodné najmä pre nízkoenergetické budovy s nízkymi tepelnými stratami.
• Variant THERM 18 KDZ: Ponúka integrovaný trojcestný ventil, ktorý umožňuje okrem vykurovania aj ohrev úžitkovej vody v nepriamom zásobníku.
