Kondenzačné kotly sú dnes najúspornejšou alternatívou pri vykurovaní zemným plynom. Hneď na začiatku treba zdôrazniť, že pri výbere zariadenia je výhodné preferovať kondenzačný kotol. Tradičnými „nekondenzačnými“ kotlami totiž vyhadzujeme peniaze hore komínom. Nemali by sme sa nechať zlákať nízkou cenou tradičných kotlov - je to len jednorazová úspora. Viac sa získa pri každoročných úsporách paliva počas mnohých rokov prevádzky kondenzačného kotla.
Tradičný kotol spáli viac paliva, vyprodukuje viac spalín a tým aj viac škodlivín. Navyše pracuje pri vyšších teplotách, čím majú spaliny vyššiu koncentráciu škodlivých látok. Pre voľbu kondenzačného kotla hovorí viacero argumentov. Určite sú mnohým známe, ale trochu teórie na úvod nezaškodí.
Princíp fungovania kondenzačných kotlov
Vo vykurovacích kotloch spaľujeme uhľovodíkové palivá, najmä zemný plyn. Vodík v palive zhorí na vodu, ktorá sa do spalín dostane ako vodná para. Klasické kotly neochladia spaliny na teplotu pod rosným bodom, vodná para s vysokou energiou tak uniká bez využitia komínom. V kondenzačných kotloch naopak ochladením spalín vodná para skondenzuje a odovzdá kondenzačné teplo. Je to opačný proces ako pri premene vody na paru varením, skupenské teplo premeny je však rovnaké.
Kondenzáciu a teda účinnosť kotla môžeme ešte zlepšiť niektorými opatreniami. Ak zabezpečíme v spolupráci s vykurovacím systémom čo najnižšiu teplota kotla, zariadenie „vyžmýka“ zo spalín maximum vody. V súvislosti s tým odporúčame vyhnúť sa klasickým radiátorom - potrebujú vyššiu teplotu, teda aj viac paliva. Ak ich už zvolíme, je efektívnejšie predimenzovať ich výhrevnú plochu, aby im stačila nižšia teplota vykurovacej vody. Pre úspornú prevádzku sú ideálne nízkoteplotné systémy - podlahové či stenové vykurovanie, ktoré výrazne znižujú teplotu kondenzačného kotla.
K úspornej prevádzke prispeje tiež ohrev pitnej vody v kondenzačných kotloch s vrstvovým zásobníkom vody. Voda sa v tomto prípade nezohrieva nepriamo v klasickom ohrievači s vinutým rúrkovým registrom pri vysokej teplote a prevádzke kotla bez kondenzácie, ale v doskovom výmenníku tepla umiestnenom v samotnom kotle. Kotol si pritom ťahá studenú vodu zdola zásobníka, dosiahne tak veľmi dobré vychladenie spiatočky kotla a kondenzáciu a to počas ohrevu celého objemu nádrže.
Odvod kondenzátu
Kondenzačný kotol má vždy odvod kondenzátu cez sifón brániaci úniku spalín do okolia. Spálením 1 m³ zemného plynu vznikne teoreticky až 1,6 l kondenzátu, ktorý sa musí odviesť do kanalizácie. V praxi sa stretneme aj s nesprávnym odvodom kondenzátu. Stáva sa to pri jednoduchom pripojení hadice na kondenzát z kotla do odpadu. Pri upchatí alebo zamrznutí odpadu potom kondenzát stúpa do kotla a spôsobí jeho poruchu. Do kotla sa môžu pritom vytláčať odpadové vody z kanalizácie, ak je upchatá, preto by sa mal odvod kondenzátu riešiť so sifónom s lievikom aj zo strany kanalizácie. Podľa pretekajúceho prúdu kondenzátu vieme posúdiť intenzitu kondenzácie a odhaliť nesprávne nastavenie alebo poruchu. Pohľad na odtekajúci kondenzát môže pritom potešiť - predstavuje zachránené teplo zo spalín. Ak nie je v kotolni odpad do kanalizácie, ani neuvažujte nad ručným vynášaním kondenzátu z kotolne - sú to značné množstvá vody. Pomôže čerpadlo na kondenzát s automatickým spínaním plavákovým systémom.
Špecifiká komínových systémov pre kondenzačné kotly
Kondenzačný kotol má vždy ventilátor, preto je vždy vo vyhotovení zjednodušene nazývanom „turbo“. Dôvodom je, že v spaľovacej komore kondenzát prirodzene steká nadol, preto horák musí byť vždy nad komorou a tým aj spaliny prúdia nelogicky a proti termickému účinku nadol. Teplota spalín je nízka, bežne do 50 °C a vyvoláva tým len slabý ťah komína. Spaliny z kondenzačného kotla chladnú a kondenzujú aj ďalej v komíne, preto nemôžeme použiť klasický vyvložkovaný komín. Dôležité je optimálne vyriešiť odvod spalín a prívod vzduchu na spaľovanie.

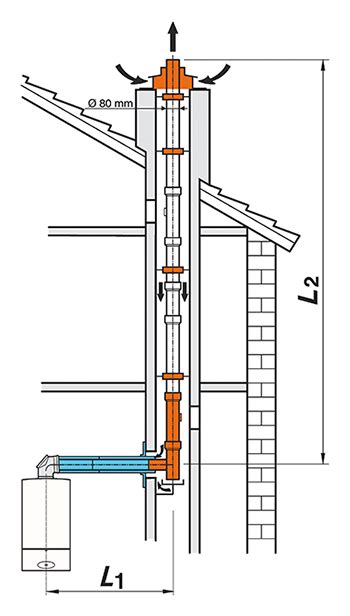

Prevložkovanie komína: Kľúč k bezpečnosti a efektivite
Pri výmene starého kotla za moderný kondenzačný kotol je často nevyhnutné prispôsobiť aj komínový systém. Tento proces, známy ako prevložkovanie komína, je kľúčový pre zabezpečenie správneho a bezpečného fungovania nového vykurovacieho zariadenia. Kondenzačné kotly pracujú na odlišnom princípe ako tradičné systémy, čo si vyžaduje špecifické komínové riešenia odolné voči kondenzátu a agresívnym látkam vznikajúcim pri spaľovaní.
Prečo je potrebné prevložkovanie komína pre kondenzačný kotol?
Hlavným dôvodom pre úpravu komína je špecifický spôsob práce kondenzačných kotlov. Tieto kotly využívajú teplo zo spalín na ohrev vody, čím sa znižuje ich teplota a zvyšuje sa produkcia vlhkosti. Tento proces vedie k tvorbe kondenzátu v komíne, ktorý môže byť kyslý a poškodiť bežné komínové materiály.
- Odolnosť voči kondenzátu: Kondenzačné kotly produkujú pri spaľovaní výrazne viac vlhkosti a ich spaliny majú nižšiu teplotu. Toto vedie k intenzívnejšej tvorbe kondenzátu v komíne, ktorý je často kyslý. Bežné komíny nie sú voči takejto vlhkosti a kyslosti odolné, čo môže spôsobiť ich koróziu a poškodenie. Prevložkovanie špeciálnymi materiálmi zabezpečí potrebnú odolnosť komína voči týmto vplyvom.
- Úprava priemeru komína: Moderné kondenzačné kotly často vyžadujú komíny s menším priemerom na dosiahnutie optimálnej prevádzkovej účinnosti. Vložkovanie umožňuje prispôsobiť existujúci komín tak, aby jeho priemer zodpovedal špecifickým požiadavkám kotla. Tým sa zabezpečí správny ťah spalín a efektívna prevádzka.
- Bezpečnosť a efektivita: Správne prevedené vložkovanie komína zaručuje bezpečné odvádzanie spalín z vykurovacieho systému. Tým sa predchádza potenciálnym problémom, ako je spätný ťah spalín do obytných priestorov, ktorý by mohol ohroziť zdravie a životy obyvateľov. Zároveň správne dimenzovaný a nainštalovaný komínový systém prispieva k celkovej vyššej účinnosti vykurovacieho systému a zníženiu spotreby energie.
Aké materiály sa používajú pri prevložkovaní komínov pre kondenzačné kotly?
Na vložkovanie komínov pre kondenzačné kotly sa používajú špeciálne materiály, ktoré sú odolné voči vlhkosti, kyselinám a korózii. Najčastejšie sa stretávame s nasledujúcimi typmi vložiek:
- Plastové vložky: Polypropylénové (PP) vložky sú veľmi obľúbené pre svoju vynikajúcu odolnosť voči kondenzátu a korózii. Sú vhodné pre nízke teploty spalín charakteristické pre kondenzačné kotly.
- Nerezové vložky: Špeciálne nerezové vložky sú tiež vhodnou voľbou pre kondenzačné kotly. Sú odolné voči kyselinám a korózii spôsobenej kondenzátom. Používajú sa najmä v prípadoch, keď plastové vložky nie sú vhodné, napríklad pri vyšších prevádzkových teplotách spalín.
Postup pri prevložkovaní komína pre kondenzačné kotly
Proces prevložkovania komína je odborná činnosť, ktorá by mala byť zverená profesionálom. Typický postup zahŕňa nasledujúce kroky:
- Prehliadka komína: Pred samotným vložkovaním je nevyhnutné dôkladne skontrolovať stav existujúceho komína. Na tento účel sa často používa inšpekčná kamera, ktorá odhalí prípadné praskliny, poškodenia alebo iné nedostatky.
- Výber vhodnej vložky: Na základe technických parametrov nového kotla, stavu pôvodného komína a zistených informácií sa vyberie najvhodnejší typ vložky (plastová alebo nerezová) a jej priemer.
- Inštalácia vložky: Vybraná vložka sa zavedie do komína a dôkladne sa upevní. Je dôležité zabezpečiť, aby bola vložka správne spojená s kotlom a celý systém fungoval v súlade s technickými a legislatívnymi požiadavkami.
- Kontrola a revízia: Po úspešnej inštalácii vložky sa vykonáva komplexná kontrola celej sústavy a následná revízia kominíkom alebo oprávnenou osobou. Táto kontrola potvrdzuje správnu funkčnosť a bezpečnosť celého systému.
Výhody prevložkovania komína pre kondenzačné kotly
Investícia do prevložkovania komína prináša niekoľko významných výhod:
- Zvýšená životnosť komína: Použitie špeciálnych, korózii a vlhkosti odolných materiálov predlžuje životnosť komína a chráni ho pred poškodením.
- Bezpečnosť: Správne navrhnutý a nainštalovaný komínový systém zaručuje bezpečné odvádzanie spalín, čím sa eliminuje riziko úniku škodlivých látok do interiéru.
- Efektivita vykurovacieho systému: Kondenzačné kotly dosahujú optimálnu účinnosť len vtedy, ak sú spojené so správnym komínovým systémom. Vložkovanie prispieva k zlepšeniu výkonu kotla, zníženiu spotreby energie a tým aj k úspore nákladov na vykurovanie.
Koncentrická rúra: Princíp, parametre a inštalácia
Kondenzačné kotly sa stávajú čoraz populárnejšími vďaka svojej vysokej účinnosti a úspore energie. Jednou z kľúčových súčastí týchto kotlov je systém odvodu spalín, ktorý často využíva koncentrické rúry. Pozrime sa na parametre a dôležité aspekty koncentrických rúr pre kondenzačné kotly.
Čo je to koncentrická rúra?
Koncentrická rúra je systém odvodu spalín, ktorý pozostáva z dvoch rúr - jednej vnútornej a jednej vonkajšej. Vnútorná rúra slúži na odvod spalín z kotla, zatiaľ čo vonkajšia rúra privádza vzduch potrebný na spaľovanie. Tento systém umožňuje efektívne využitie tepla spalín a zvyšuje účinnosť kotla. Kotol „turbo“ s ventilátorom umožňuje použiť koncentrické potrubie na odvod spalín a prívod vzduchu na spaľovanie. Neznižuje sa tým teplota miestnosti, keďže nie je ochladzovaná čerstvým vzduchom na spaľovanie. Navyše nám umožňuje získať ďalšie teplo zo spalín ohrevom nasávaného vzduchu po celej dĺžke spalinovodu a zvýšiť tak účinnosť kotla.
Koncentrická rúra Cox Geelen 60/100 mm slúži na odvod spalín a prívod spaľovacieho vzduchu pre kondenzačné kotly. Umožňuje súčasný odvod spalín a prívod spaľovacieho vzduchu v jednom potrubí.
Parametre a výber koncentrickej rúry
Pri výbere koncentrickej rúry pre kondenzačný kotol je dôležité zvážiť niekoľko parametrov:
- Priemer: Najčastejšie sa používajú priemery 60/100 mm a 80/125 mm. Priemer závisí od výkonu kotla a dĺžky dymovodu.
- Dĺžka: Dĺžka dymovodu by mala byť čo najkratšia. Nemala by presiahnuť 25% dĺžky od napojenia spalín do komína po ústie komína. Bežné dĺžky predĺženia odťahu spalín sú:
- 500 mm (priemer 60/100 mm a 80/125 mm)
- 1 000 mm (priemer 60/100 mm a 80/125 mm)
- 2 000 mm (priemer 80/125 mm)
- Materiál: Koncentrické rúry sú zvyčajne vyrobené z plastu odolného voči vysokým teplotám a korózii, napríklad z polypropylénu (PP). Možnosť vybudovať plastový komín z PP tepelne odolného potrubia pre kondenzačný (pretlakový) kotol s nasávaním vzduchu zvonku (typ C - turbo) a ako vonkajšie súosé (nasávacie) potrubie použiť napr. PVC kanalizačné potrubie (alebo iný materiál), dilatačne oddelené od stavby, zasekane do steny alebo inak vyvedené až nad strechu. Takýto komín by mal rozmery napr. 75/125. S odvodom kondenzátu by bolo samozrejme počítané. Toto technické riešenie je neporovnateľne lacnejšie ako staticky oddelené komínové teleso s keramickými vložkami. Ďalšia výhoda by bola vo zvýšení účinnosti kotla v dôsledku pridania ďalšej protiprúdovej tepelnovýmennej plochy ku kotlu, ktorá by ochladzovala spaliny a predhrievala privádzaný vzduch.
Dôležité aspekty inštalácie
Pri inštalácii koncentrickej rúry je potrebné dodržiavať niekoľko dôležitých zásad:
- Sklon: Dymovod by nikdy nemal smerom k sopúchu klesať alebo byť v rovine.
- Redukcia priemeru: Ak je priemer dymovodu a komína odlišný, použite redukciu, maximálne však o 30 mm.
- Komínová klapka: Pri nových komínoch s dobrým ťahom sa odporúča použitie komínovej klapky.
Prechod šikmou strechou je jednoduchý a nenákladný, bez stavebných konštrukcií. Pri prechode plochou strechou počítajte s otvorom na spalinovod už pri stavbe strechy. Odvod spalín s vodorovným vyústením na vonkajšej stene sa v novostavbách s kotlami bežnej veľkosti nedá schváliť a skolaudovať. Je ho možné ponechať len pri výmene kotla v starých inštaláciách, ale nie je veľmi vhodný.
Možnosti pripojenia kondenzačného kotla na komín
Pri výbere kondenzačného kotla je dôležité zvážiť aj spôsob pripojenia na komín. Existujú rôzne typy komínových systémov určených pre kondenzačné spotrebiče:

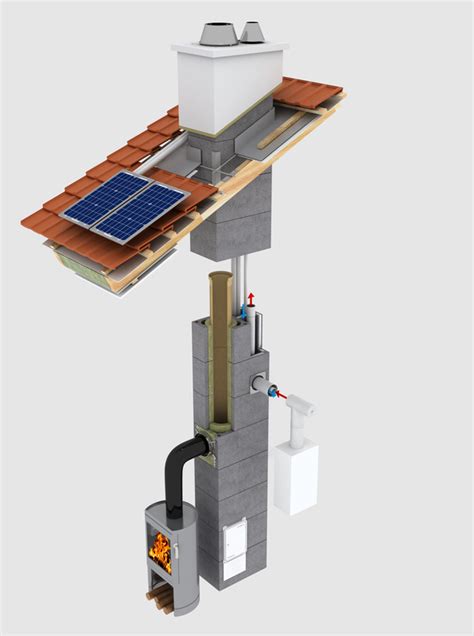

Vzduchovo-spalinové komínové systémy (koncentrické)
Tieto systémy sú špeciálne navrhnuté pre kondenzačné kotly a umožňujú súčasné privádzanie spaľovacieho vzduchu a odvádzanie spalín jednou koncentrickou rúrou. Existujú varianty pre vnútorné aj vonkajšie umiestnenie kotla:
- Vzduchovo-spalinový komínový systém pre interiérové použitie: Ochladzovanie vnútorného plášťa komínového systému vzduchom je výhodné pre pripojenie plynového kotla na komín vedený v interiéri.
- Vzduchovo-spalinový komínový systém pre exteriérové použitie: Komín umiestnený v exteriéri je zvyčajne z nehrdzavejúcej ocele s tepelnou izoláciou.
- Vzduchovo-spalinový komínový systém pre viacero spotrebičov: Ideálne riešenie pre pripojenie kondenzačných spotrebičov vo viacbytových domoch, kde sa využíva jedna koncentrická rúra na odvod spalín a prívod vzduchu od viacerých kotlov.
Kovové komíny
Pre kondenzačné plynové kotly sa používajú kovové komíny vyrobené z nehrdzavejúcej ocele. V závislosti od typu paliva a prevádzkového režimu sa používajú rôzne typy:
- Dvojplášťový komínový systém: Skladá sa z dvoch stien s tepelnou izoláciou medzi nimi. Je určený na odvod spalín od rôznych typov palív a môže pracovať v podtlakovej aj pretlakovej prevádzke.
- Dvojplášťový systémový komín s farebným obalom: Charakteristický farebným vonkajším obalom, určený pre pece, krby a kotly na tuhé palivá a plyn.
Príslušenstvo a komponenty koncentrických systémov
Pre kondenzačné kotly sú dostupné rôzne príslušenstvá a komponenty, ako napríklad:
- Pripojovacie adaptéry (napr. 80/125)
- Predĺženia odťahu spalín (rôzne dĺžky a priemery)
- Dymovody
- Komínové zostavy
Protherm S3K komínová zostava s priemerom 60/100 mm je ideálna pre bezpečný odvod spalín a nasávanie vzduchu pre kondenzačné kotly Protherm. Vďaka odolnému plastovému materiálu a kompaktným rozmerom šetrí miesto, zjednodušuje inštaláciu a zabezpečuje efektívnu prevádzku s minimálnou údržbou. Táto komínová zostava je navrhnutá pre bezpečný odvod spalín z kondenzačných kotlov, pričom umožňuje nasávanie čistého vzduchu pre spaľovanie. Systém kombinuje súosé potrubie s priemerom 60/100 mm, ktoré zjednodušuje inštaláciu a zvyšuje celkovú efektivitu vykurovacieho zariadenia. Vďaka odolnému plastovému materiálu je zostava odolná voči korózii a kondenzátu. Táto komínová sada je kompatibilná s rôznymi modelmi kotlov Protherm a je ideálna pre rodinné domy i menšie komerčné budovy. S3K komínová zostava je navrhnutá tak, aby poskytovala dlhú životnosť a minimálne nároky na údržbu, čo zaručuje spoľahlivý výkon a bezpečnosť pri používaní.
Obsah zostavy Protherm S3K:
- 1 ks - Rúrka výfuku ∅ 60 mm
- 1 ks - Rúrka nasávania ∅ 100 mm
- 1 ks - Tesnenie ∅ 60 mm
- 1 sada - Spona ∅ 100 x 40 mm + spojovací materiál
- 1 sada - Úchytka ∅ 100 mm + spojovací materiál
Vlastnosti a výhody zostavy Protherm S3K:
- Originálny kód produktu: 0020230604
- Typ produktu: Zostava komínová S3K na odťah spalín pre kondenzačné kotly Protherm
- Priemer: 60/100 mm (bežný priemer spalinového potrubia pre kondenzačné kotly)
- Dĺžka: 1,45 m
- Použitie: Pre plynové kotly kondenzačné Protherm Panther Condens, Tiger Condens, Puma Condens, Gepard Condens, Medveď Condens, Lev 25 KKZ90, Lev Heliotwin
- Materiál: Kvalitný plast odolný voči vysokým teplotám
- Farba: Čierna
Regulácia, bezpečnosť a legislatíva
Pri inštalácii kondenzačného kotla hrá veľmi dôležitú úlohu regulácia systému, ktorá vám zabezpečí komfort bývania aj úsporu paliva. Neodporúčame zachraňovať staré regulátory, stratíte tak výhody moderných kotlov. Jednoduchý izbový termostat je absolútne nevhodný, kondenzačný kotol nie je žehlička regulovaná systémom „vypni - zapni“. Moderné kondenzačné kotly majú vlastné mikroprocesorové regulácie a vyžadujú adekvátny riadiaci systém vykurovania.
Inteligentná regulácia pre maximálnu úsporu
Moderné kondenzačné kotly modulujú tepelný výkon podľa potreby - znižovaním výkonu narastá účinnosť kotla a úspora paliva. Optimálna regulácia výkonu prebieha podľa vonkajšej teploty ako tzv. ekvitermická regulácia, preto potrebuje vonkajší snímač. Kotol umožňuje pripojiť OpenTherm reguláciu, ktorá dokáže zistiť rozdiel medzi skutočnou izbovou teplotou a nastavenou hodnotou, čo umožňuje moduláciu výkonu kotla podľa tepelných potrieb systému. OpenTherm regulácia zaručuje nižšiu spotrebu, stabilnejšiu teplotu a väčšie pohodlie pre používateľa.
Príkladom je plynový kondenzačný kotol Attack CONDENSING, ktorý má vysoký rozsah modulácie výkonu až 1:10, čo znamená, že kotol dokáže fungovať na nízky výkon, napríklad už od 3,3 kW. Vysoká účinnosť kotla je až 106% s energetickou triedou pre vykurovanie A. Inteligentný spaľovací systém s adaptívnym plynovým ventilom zaručuje dokonalé spaľovanie vo všetkých podmienkach. Kotol Attack CONDENSING KT 20 je osadený nerezovým výmenníkom tepla vybaveným extra širokými kanálmi, kde sa vnútorná časť zvýšila až štyrikrát v porovnaní s bežne používaným výmenníkom. Je vybavený Inteligentným spaľovacím systémom, ktorý si sám nastavuje parametre podľa aktuálnych podmienok. Pri výrobe kotlov Attack CONDENSING boli použité mosadzné komponenty hydraulickej zostavy, čím sa zabezpečuje maximálna spoľahlivosť výrobku.
Bezpečnostné funkcie kotlov
Bezpečnosť je jednou z hlavných priorít, preto sú kotly vybavené integrovanými ochrannými funkciami. Na zvýšenie životnosti je integrovaná funkcia, ktorá zabráni poškodeniu kotla vplyvom mrazivého počasia. Do kondenzačného kotla je zakomponovaná špeciálna funkcia Anti-Legionella, ktorá ničí baktérie Legionella ohriatím vody na viac ako 60 °C.
Legislatívne a technické požiadavky pri výmene kotla
Výmena plynového kotla podlieha legislatívnym a technickým predpisom, ktoré je potrebné dodržať:
- Stavebný zákon: Výmena kotla je v zmysle stavebného zákona definovaná ako údržba stavby. V niektorých prípadoch (vplyv na stabilitu, protipožiarnu bezpečnosť, vzhľad, životné prostredie, kultúrna pamiatka) je potrebné ohlásenie stavebnému úradu. V ostatných prípadoch, ak ide o opravu a výmenu technických systémov bez zásahu do nosných konštrukcií, nie je ohlásenie potrebné.
- Všeobecné technické požiadavky na výstavbu: Každý pripojený spotrebič musí vyhovovať danému druhu plynu a prevádzkovému pretlaku. Taktiež musí byť umiestnený v priestore zodpovedajúcom jeho výkonu a funkcii.
- Posúdenie autorizovaným projektantom: Odporúča sa poradiť sa s autorizovaným projektantom, ktorý posúdi a naprojektuje výmenu kotla v súlade s platnými predpismi.
Pri výmene kotla je nevyhnutné preveriť typ spotrebiča a dodržať špecifické požiadavky na priestor, jeho umiestnenie a vetranie. Pri zmene priestoru, v ktorom je spotrebič umiestnený, je potrebné vykonať opätovné posúdenie všetkých bezpečnostných požiadaviek.
Riešenie problémov s pripojením na starý komín
V prípadoch, keď je starý komín krivý alebo má nevyhovujúci priemer, existujú riešenia:
- Flexibilná spalinová rúra: Vlnitá flexibilná spalinová rúra môže pomôcť pri inštalácii do zalomených komínových šachiet.
Výber správneho kotla a dymovodu
Pri výbere kondenzačného kotla a dymovodu je dôležité zvážiť:
- Potreby vašej domácnosti (vykurovanie, ohrev TÚV)
- Technické parametre kotla
- Podmienky inštalácie (dĺžka a priemer dymovodu)
- Bezpečnostné aspekty
Odborné poradenstvo a dlhoročné praktické skúsenosti sú kľúčové pre správny výber a inštaláciu.
