Vykurovanie tepelnými čerpadlami zem-voda: Princípy a efektívnosť

Pri hľadaní vhodnej vykurovacej techniky pre domov mnohí majitelia uvažujú nad alternatívnymi riešeniami voči neistým nákladom na palivá. Jednou z najefektívnejších a najudržateľnejších možností je tepelné čerpadlo. Tento moderný a ekologický vykurovací systém využíva účinnú technológiu na získavanie energie z nášho prostredia - zo vzduchu, zeme alebo podzemnej vody - a následne ju využíva na vykurovanie obytných priestorov a ohrev teplej vody. Vďaka tomu dokáže tepelné čerpadlo jednoducho a efektívne zabezpečiť vysokú úroveň tepelnej pohody v domácnosti.

Tento článok sa zameriava na jeden z najúčinnejších a najstabilnejších typov - tepelné čerpadlo zem-voda. Pozrieme sa na princípy jeho fungovania, výhody oproti iným systémom a praktické aspekty inštalácie a údržby. Dozviete sa, prečo je tento systém považovaný za špičku medzi vykurovacími riešeniami a ako môže významne znížiť vaše náklady na energie.

Čo je tepelné čerpadlo a ako funguje?

Tepelné čerpadlo je vykurovací systém, ktorý na vykurovanie budov využíva tepelnú energiu akumulovanú v životnom prostredí. V protiklade k vykurovacím systémom na drevo, olej alebo plyn sa to však nedeje formou spaľovania, ale prostredníctvom komplikovaného technického procesu. Cieľom je zvýšiť termickú energiu s nízkymi teplotami na vyššiu teplotnú úroveň. Tak ako v chladničke, kde proces udržuje príjemný chlad, v tepelnom čerpadle umožňuje využiť teplo z okolia vo vykurovacom systéme.

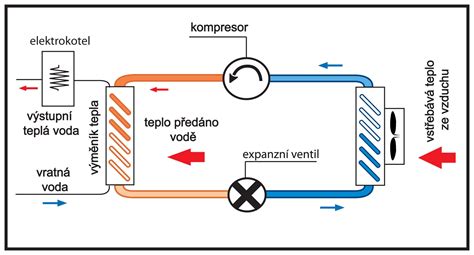

Základný princíp fungovania: Štyri kroky cyklu

Princíp fungovania všetkých typov tepelných čerpadiel je založený na rovnakom základe, pričom sa líši iba konkrétny zdroj využívanej energie. Technický princíp fungovania tepelného čerpadla pozostáva zo štyroch základných krokov, ktoré prebiehajú nepretržite v uzavretom cykle:

• 1. Odparovanie: V takzvanom výparníku sa teplo z prostredia odovzdáva do okruhu tepelného čerpadla. Za absorpciu a prenos tepelnej energie je zodpovedné chladivo. Chladivo absorbuje teplo z prostredia v kvapalnom stave, čo spôsobuje jeho odparovanie a premenu na plynné skupenstvo už pri nízkych teplotách.
• 2. Kompresia: V kompresore, poháňanom elektrickým prúdom, sa plynné chladivo stláča. Týmto procesom sa výrazne zvyšuje jeho tlak a teplota, pokým jeho teplota neprekročí teplotu vykurovacieho systému. Tento princíp si možno prirovnať k pumpe na bicykel, ktorá sa pri pumpovaní vzduchu zahrieva.
• 3. Skvapalňovanie (Kondenzácia): V treťom kroku odovzdáva stlačené a zohriate chladivo svoje teplo vykurovaciemu okruhu (napr. do zásobníka teplej vody alebo akumulačného zásobníka). Tým sa chladivo ochladzuje a mení sa opäť na kvapalinu. Tento proces prebieha v takzvanom kondenzátore pomocou výmenníka tepla.
• 4. Expanzia: V poslednom kroku sa tlak kvapalného chladiva opäť zníži v expanznom ventile. Tým sa ďalej ochladzuje, až kým nedosiahne svoju pôvodnú teplotu. Po tomto kroku sa cyklus tepelného čerpadla môže zopakovať. Ochladzovanie kvapaliny pod tlakom a následné zníženie tlaku možno pozorovať napríklad pri sprejoch v plechovke.

Účinnosť tepelného čerpadla stúpa, čím nižší je teplotný spád, ktorý musí prekonávať väčšinou elektricky poháňaný kompresor. Tepelné čerpadlo pracuje obzvlášť hospodárne vždy vtedy, ak sa z okolitého prostredia dá získavať tepelná energia s vysokou teplotou a teplota vykurovacieho systému je mimoriadne nízka.

Zdroje energie pre tepelné čerpadlá a typy systémov

V závislosti od lokality a dostupných prírodných podmienok je možné energiu pre tepelné čerpadlo získavať z rôznych zdrojov. Existujú tri hlavné typy tepelných čerpadiel, ktoré sa líšia zdrojom získavanej energie:

Tepelné čerpadlo vzduch-voda

Pri tomto type tepelného čerpadla slúži tepelná energia vonkajšieho vzduchu ako primárny zdroj tepla. Vzduch je najjednoduchšie dostupným zdrojom energie, a preto je inštalácia jednotky do exteriéru pomerne jednoduchá a nevyžaduje rozsiahle stavebné úpravy. Rozhodujúcim faktorom pre účinnosť tohto typu čerpadla je teplota vzduchu, ktorá nie je konštantná a mení sa v závislosti od ročného obdobia. To si vyžaduje kompenzáciu systémom tepelného čerpadla. Moderné tepelné čerpadlá vzduch-voda dokážu efektívne pracovať až do teplôt -20 °C.

Tepelné čerpadlo voda-voda

Tepelné čerpadlo voda-voda využíva ako zdroj tepla tepelnú energiu podzemnej vody. Na jeho fungovanie sú potrebné dve studne: odberová studňa, z ktorej sa čerpá podzemná voda, a vsiakovacia studňa, do ktorej sa použitá voda vracia. Podzemná voda má konštantne vysokú teplotu počas celého roka, čo umožňuje spoľahlivú prevádzku tepelného čerpadla aj pri nižších vonkajších teplotách. Jej využívanie však podlieha schváleniu a nie je všade povolené. Dôležité je tiež otestovať kvalitu vody, pretože rôzne chemické látky môžu zaťažiť výmenník tepla a obmedziť jeho funkciu.

Tepelné čerpadlo zem-voda: Geotermálna energia

Tepelné čerpadlo zem-voda využíva geotermálnu energiu uloženú v zemi. Teplo je odoberané zo zeme, pretože jej teplota je relatívne konštantná, a to aj v chladných mesiacoch, čo zabezpečuje vysokú efektivitu a stabilný výkon čerpadla počas celého roka, nezávisle od výkyvov vonkajšej teploty.

Primárny okruh: Zemné kolektory a hĺbkové vrty

Systém tepelného čerpadla zem-voda sa skladá z troch hlavných častí: primárneho okruhu (zemného kolektora alebo geotermálneho vrtu), samotného tepelného čerpadla a sekundárneho okruhu (vykurovacieho systému v dome). V primárnom okruhu cirkuluje zmes vody a nemrznúcej zmesi, nazývaná soľanka, ktorá odoberá teplo zo zeme a dopravuje ho k tepelnému čerpadlu. Na odobratie dostatku tepla je potrebný dostatočný povrch, ktorý sa zabezpečuje dvoma hlavnými spôsobmi inštalácie:

• Horizontálne zemné kolektory: Plošné kolektory sú zasadené do zeme v hĺbke približne 1,2 až 1,5 metra (prípadne 1-2 m). Tento spôsob odoberá teplo z veľkého povrchu, a je preto vhodný, ak máte dostatočne veľký pozemok, napr. veľkú záhradu pri rodinnom dome. Ak každý meter štvorcový odoberá pôde približne 25 wattov, na vyhriatie moderného rodinného domu potrebujete celkovú plochu približne 350 metrov štvorcových.
• Vertikálne hĺbkové vrty: Hĺbkový vrt zabezpečuje konzistentné teplo zo zeme prostredníctvom plastových rúr (sond), ktoré sa inštalujú do vrtov s hĺbkou až 100 metrov (často 80 až 120 m). Tento spôsob si nevyžaduje toľko priestoru pozemku. Predovšetkým hĺbkové vrty však podliehajú schváleniu a nie sú povolené všade.

Nutná veľkosť podzemného okruhu závisí v oboch prípadoch od toho, koľko tepla na vykurovanie vaša domácnosť využíva. Dôležité je tiež uistiť sa, aká je pôda a podložie na vašom pozemku, aby odborník vedel zaručiť efektivitu čerpadla.

Pre úspešnú inštaláciu systému je potrebné splniť nasledujúce podmienky:

Výhody tepelných čerpadiel zem-voda

Tepelné čerpadlá zem-voda ponúkajú množstvo významných výhod, ktoré z nich robia atraktívne riešenie pre moderné domácnosti:

• Vysoká stabilita a účinnosť: V porovnaní so vzduchovými tepelnými čerpadlami, systém zem-voda nie je ovplyvnený výkyvmi vonkajšej teploty. Teplota v zemi zostáva relatívne stabilná počas celého roka, čo zabezpečuje konzistentný výkon a vysoký vykurovací faktor (COP) až 5,0. Ich sezónny koeficient výkonnosti (SCOP) často presahuje číslo 5,0, čo znamená, že 1 jednotka elektrickej energie nutnej na prevádzku generuje viac ako 5 jednotiek tepla.
• Nízke prevádzkové náklady a ekologickosť: Inštaláciou tepelného čerpadla zem-voda významne prispievate k ochrane životného prostredia, pretože systém znižuje emisie CO2 o 50-70% oproti fosílnym palivám, využíva obnoviteľnú energiu zo zeme, neprodukuje lokálne emisie a nevyžaduje skladovanie paliva. Z ekonomického hľadiska dosahujete výrazné úspory na prevádzkových nákladoch. Pri správnom nastavení a dimenzovaní systému môžete ušetriť 60-75% nákladov na vykurovanie oproti elektrickému vykurovaniu.
• Dlhá životnosť: Systémy zem-voda majú dlhú životnosť, často 20-25 rokov, pričom podzemný okruh bez problémov vydrží aj dlhšie ako 50 rokov.
• Tichá prevádzka: V porovnaní s niektorými inými typmi tepelných čerpadiel sú systémy zem-voda známe tichšou prevádzkou.
• Možnosť chladenia: Genialita tepelného čerpadla spočíva v jeho schopnosti nielen vykurovať, ale aj chladiť. Pri systéme zem-voda sa odporúča priplatiť si modul pasívneho chladenia, ktorý počas leta chladí vašu domácnosť a naopak, teplom z interiéru domácnosti "nabíja" zemný kolektor na zimné vykurovacie obdobie. Dochádza teda k energetickej revitalizácii zemného kolektora. Funkcia chladenia je možná vtedy, ak má jednotka reverzibilnú funkciu, ktorá umožňuje obrátenie pracovného cyklu.

Pre koho je tepelné čerpadlo zem-voda vhodné?

Tento systém sa odporúča najmä pre:

• Novostavby rodinných domov: Častejšie sa inštaluje v novostavbách než v starých budovách, predovšetkým vďaka ich energetickým vlastnostiam a optimalizácii pre nízkoenergetické vykurovanie.
• Domy s dostatočne veľkým pozemkom: Pre horizontálne kolektory je potrebná väčšia plocha pozemku, zatiaľ čo pre vertikálne vrty stačí menší priestor.
• Objekty s požiadavkou na vysokú energetickú efektivitu: Systém zem-voda poskytuje stabilný a vysoký výkon po celý rok.
• Domácnosti hľadajúce dlhodobé úspory: Aj napriek vyššej počiatočnej investícii prináša systém zem-voda najnižšie prevádzkové náklady a dlhodobé úspory.

Ideálne podmienky predstavuje nízkoenergetický dom s podlahovým vykurovaním, ktoré pracuje s nižšími teplotami vykurovacej vody.

Náklady a návratnosť investície

Počiatočné investičné náklady

Rozhodnutie o inštalácii tepelného čerpadla zem-voda je spojené s významnými výdavkami. Náklady na inštaláciu sa zvyčajne pohybujú v rozmedzí od 10 000 do 30 000 € a ich výška závisí od niekoľkých kľúčových faktorov, ako je výber medzi horizontálnym a vertikálnym kolektorom, pôdne podmienky a dostupnosť priestoru. Samotné tepelné čerpadlo pozostáva nezávisle od zdroja environmentálnej energie z rovnakých komponentov a pre jednorodinny dom sa náklady môžu pohybovať od 6600 do 12 000 eur. Pred rozhodnutím je potrebné tieto aspekty dôkladne analyzovať, aby sa predišlo neočakávaným nákladom. Mínusmi je drahšia inštalácia, ktorá si vyžaduje výkopové práce pri oboch variantoch inštalácie, rovnako ako samotný zemný kolektor s komponentami (zberná šachta, teplonosné médium, montážny materiál a práca) navyšujú investičné náklady.

Prevádzkové náklady a úspory

Hoci počiatočná investícia sa môže zdať vysoká, prevádzkové náklady tepelného čerpadla zem-voda sú pomerne nízke. Zariadenie sa vyznačuje vysokou energetickou účinnosťou, čo vedie k nižšej spotrebe elektriny v porovnaní s tradičnými vykurovacími systémami. V dôsledku sú účty za energiu nižšie a investícia sa môže vrátiť v priebehu niekoľkých rokov, čím zabezpečí stabilné a predvídateľné náklady na kúrenie. Odborná konzultácia pomôže optimalizovať parametre činnosti čerpadla a plne využiť jeho úsporný potenciál.

Návratnosť investície

Návratnosť investície do tepelného čerpadla zem-voda ovplyvňujú tieto faktory: veľkosť a energetická náročnosť objektu, typ pôvodného vykurovania, ceny energií a využitie dotácií a podporných programov. Pri bežnom rodinnom dome sa návratnosť pohybuje v rozmedzí 6-10 rokov. S využitím štátnych dotácií, ako je napríklad program „Zelená domácnostiam“ alebo „Čistý vzduch“, je možné túto dobu skrátiť až o 30%.

Integrácia s vykurovacími systémami

Moderné vykurovacie systémy, ako sú podlahové kúrenie a radiátorové kúrenie, dokonale spolupracujú s tepelnými čerpadlami zem-voda. Toto univerzálne riešenie sa osvedčuje v nových aj modernizovaných budovách, poskytujúc efektívne a ekologické vykurovanie prispôsobené individuálnym potrebám.

Podlahové kúrenie

Podlahové kúrenie je obzvlášť efektívne v spojení s tepelným čerpadlom zem-voda, pretože pracuje pri nižších teplotách, čím zvyšuje účinnosť celého systému. Teplo sa rovnomerne rozdeľuje po miestnosti, eliminujúc chladné zóny a zvyšujúc komfort používania. Kombinácia tepelného čerpadla a systému podlahového vykurovania poskytuje pocit tepla a pohodlia aj pri teplote o 2 stupne Celzia nižšej ako zvyčajne.

Radiátorové kúrenie

Radiátorové kúrenie, hoci tradičnejšie, môže byť tiež efektívne používané s tepelným čerpadlom. Vyžaduje však použitie radiátorov s väčšou plochou výmeny tepla, aby efektívne fungovali pri nižších teplotách vody. Vďaka tomu je možné aj staršie inštalácie prispôsobiť moderným štandardom energetickej účinnosti, čo vedie k nižším účtom za kúrenie a menšiemu vplyvu na životné prostredie.

Údržba a prevencia porúch

Pre dlhodobú spoľahlivosť systému tepelného čerpadla zem-voda, jeho bezporuchový chod a dlhú životnosť je kľúčová pravidelná údržba a servis. Systematické technické kontroly umožňujú včasné odhalenie a odstránenie prípadných porúch, čím sa predchádza nákladným haváriám a zabezpečuje sa stabilná prevádzka.

Odporúča sa dodržiavať nasledovné:

• Pravidelná ročná kontrola odborníkom: Zabezpečuje celkový prehľad o stave systému.
• Kontrola tlaku v systéme: Každé 3 mesiace je vhodné skontrolovať tlak.
• Čistenie filtrov: Podľa potreby, aby sa zabezpečil optimálny prietok.
• Kontrola nemrznúcej zmesi: Každých 5 rokov je dôležité preveriť kvalitu a objem nemrznúcej zmesi v primárnom okruhu.
• Sledovanie prevádzkových parametrov: Pravidelným sledovaním je možné včas odhaliť odchýlky.

Pre maximálnu efektivitu systému dodržiavajte tieto zásady: správne nastavenie vykurovacej krivky, využívanie časových programov, monitoring spotreby energie a pravidelná kontrola hlučnosti a vibrácií, ako aj udržiavanie čistoty výmenníkov.

Dôležitosť správneho výberu a dotácie

Výber vhodného modelu tepelného čerpadla závisí od viacerých faktorov, ako sú lokalita, dostupné zdroje energie, tepelné straty budovy a individuálne potreby používateľa. Pri kúpe je dôležité venovať pozornosť technickým parametrom, ako sú vykurovací výkon, rozsah prevádzkových teplôt a hlučnosť. Pri výbere si treba uvedomiť, že zdroj vykurovania sa kupuje zvyčajne na dlhé obdobie, preto by sa malo zamerať na kvalitu. Kľúčová otázka je aký výkon potrebujeme - je dôležité vypočítať tepelnú stratu budovy. Dôležitý faktor je aj región, v ktorom chceme čerpadlo inštalovať (je značný rozdiel sever a juh Slovenska). Pri radiátoroch sa vyberá vysokoteplotné čerpadlo, pri podlahovom kúrení nízkoteplotné.

Na Slovensku existuje niekoľko programov podporujúcich kúpu a montáž tepelných čerpadiel, čo robí túto technológiu finančne dostupnejšou. Medzi významné programy patria napríklad „Zelená domácnostiam“ a „Čistý vzduch“, zamerané na výmenu starých, neefektívnych vykurovacích systémov za moderné, energeticky úsporné riešenia.

Často kladené otázky (FAQ)

Ako funguje tepelné čerpadlo zem-voda?

Systém odoberá teplo zo zeme pomocou zemného kolektora alebo vrtu a následne ho využíva na vykurovanie a ohrev vody. Vďaka stabilnej teplote zeme dosahuje najvyššiu a najstabilnejšiu účinnosť zo všetkých typov tepelných čerpadiel.

Aké sú hlavné výhody systému zem-voda oproti iným typom?

Medzi hlavné výhody patria stabilný výkon nezávislý od počasia, vyššia účinnosť (COP až 5,0 a SCOP nad 5,0), tichšia prevádzka a dlhšia životnosť (podzemný okruh vydrží aj 50 rokov).

Aké podmienky sú potrebné pre inštaláciu?

Potrebujeme dostatočnú plochu pozemku (200-400 m² pre plošný kolektor alebo 15-30 m² pre vrt), vhodný typ pôdy a príslušné povolenia pre vrt.

Je tento systém vhodný pre každý dom?

Nie, systém vyžaduje dostatočný priestor pre kolektor alebo vrt a je vhodnejší pre nízkoenergetické domy, hoci sa môže použiť aj v starších budovách s vhodnou úpravou vykurovacieho systému.

Aká je návratnosť investície?

Návratnosť sa pohybuje medzi 6-10 rokmi v závislosti od veľkosti domu, typu pôvodného vykurovania a využitia dotácií.

Ako často je potrebná údržba?

Odporúča sa ročná odborná kontrola, kontrola tlaku v systéme každé 3 mesiace a kontrola nemrznúcej zmesi každých 5 rokov.

Aké sú počiatočné náklady?

Počiatočné náklady sa pohybujú od 10 000 do 30 000 EUR, v závislosti od typu inštalácie a veľkosti systému.

Čo ak mám malý pozemok?

Pri menších pozemkoch môžete využiť vertikálne vrty namiesto plošného kolektora, ktoré vyžadujú podstatne menšiu plochu.

Ako optimalizovať výkon a predchádzať poruchám?

Optimalizácia zahŕňa správne nastavenie vykurovacej krivky, využívanie časových programov, monitoring spotreby energie, pravidelnú kontrolu hlučnosti a vibrácií a udržiavanie čistoty výmenníkov.
