Výmenníky tepla pre kachle na drevo predstavujú efektívny spôsob, ako využiť zvyškové teplo zo spalín a zvýšiť celkovú účinnosť vykurovania. Toto zariadenie odoberá teplo zo spalín odchádzajúcich z dymovodu a odovzdáva ho do vykurovaného interiéru, čím prispieva k zníženiu nákladov na vykurovanie.
Výmenníky tepla sú univerzálne a sú určené pre všetky typy kachlí, krbov a sporákov. Pripojením k dymovodu kachlí výrazne zvyšujú ich vykurovaciu plochu, výkon a celkovú účinnosť.
Princíp fungovania výmenníka tepla
Spaliny opúšťajú kachle pri teplote približne 280 °C až 380 °C. Zvyčajne odchádzajú priamo komínom, ale s nainštalovaným výmenníkom tepla je možné toto zvyškové teplo zachytiť a efektívne využiť. Vnútorná konštrukcia výmenníka tepla obsahuje prieduchy, ktoré zväčšujú výhrevnú plochu, a tým maximalizujú odovzdávanie tepla.
Je výmenník tepla vhodný pre váš sporák?
Pred zakúpením výmenníka tepla je kľúčové zmerať teplotu spalín v mieste, kde má byť výmenník umiestnený. Na tento účel je možné použiť špeciálny teplomer na meranie teploty spalín. Minimálna požadovaná teplota spalín pre optimálne fungovanie výmenníka je 150 °C.
Umiestnenie a inštalácia
Ideálne umiestnenie výmenníka tepla je čo najbližšie k sporáku, najlepšie priamo na ňom. Odporúča sa inštalácia dymovodu s regulačnou klapkou, ktorá umožňuje kontrolu prietoku spalín cez výmenník a tým aj reguláciu jeho výkonu (teploty). Výmenník je možné namontovať vo vertikálnej alebo horizontálnej polohe.
Pri objednávke je dôležité poznať priemer potrubia dymovodu, na ktoré sa bude výmenník montovať. Jedna strana výmenníka je zúžená, čo uľahčuje jeho nasadenie na dymovod alebo vývod. Na druhú stranu sa následne pripojí ďalší dymovod, ideálne s klapkou pre reguláciu prietoku spalín.
Tepelná odolnosť a materiály
Vzhľadom na vysoké teploty spalín cirkulujúcich dymovodom je nevyhnutné venovať pozornosť tepelnej odolnosti výmenníka. Výmenníky tepla sú zvyčajne vyrobené z oceľového plechu odolného voči vysokým teplotám. Najčastejšie sa stretávame s čiernym alebo antracitovým farebným prevedením.
Rozmery a tvar
Veľkosť a tvar výmenníkov tepla sa môžu líšiť. S rastúcou popularitou týchto zariadení sa na trhu objavujú aj dizajnovo prepracované modely, ktoré môžu slúžiť aj ako estetický doplnok interiéru.
Typy výmenníkov tepla a ich využitie
Existuje viacero typov výmenníkov tepla, pričom každý má svoje špecifické využitie:
- Doskové výmenníky tepla: Umožňujú efektívnu výmenu tepla medzi kvapalinami rôznej teploty. Ich konštrukcia z tenkých dosiek s špeciálne navrhnutou štruktúrou zabezpečuje veľkú výmennú plochu vo vzťahu k objemu, čo vedie k významným energetickým úsporám. Sú vyrobené z kvalitnej nehrdzavejúcej ocele 316L pre dlhú životnosť a odolnosť voči korózii. Vďaka svojej konštrukcii sa ľahko prispôsobujú konkrétnym potrebám používateľa.

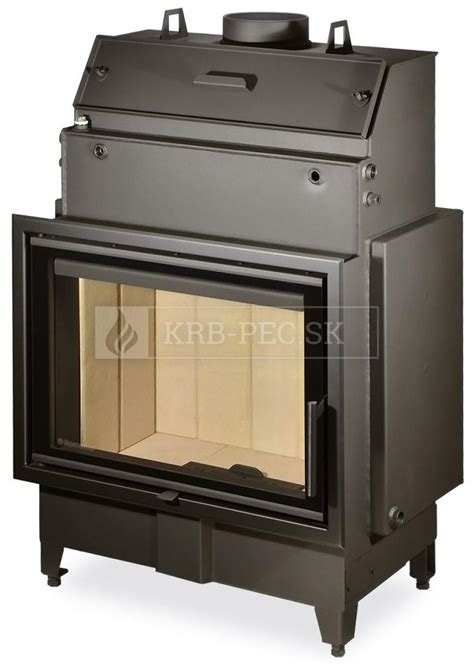

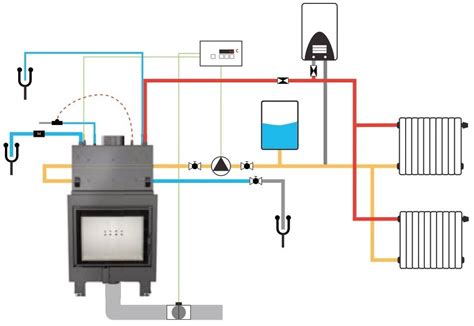

- Teplovodné výmenníky: Tieto výmenníky sú navrhnuté na odber tepla zo spalín a jeho následné odovzdávanie do teplovodného systému, čím zvyšujú účinnosť krbu alebo kotla. Využívajú sa na ohrev úžitkovej vody alebo pripojenie na systémy centrálneho vykurovania.
- Teplovzdušné výmenníky: Pri teplovzdušných výmenníkoch je kľúčové, že vo vnútri nekoluje voda, ale len suchý vzduch. To eliminuje problém s tvorbou dechtu, ktorý je častým problémom pri teplovodných výmenníkoch. Teplovzdušné výmenníky sú často používané v spojení s krbovými vložkami na rozvod teplého vzduchu do viacerých miestností.
Výhody použitia výmenníkov tepla
- Zvýšenie účinnosti: Efektívnejšie využitie energie z paliva.
- Zníženie nákladov na vykurovanie: Menšia spotreba paliva vďaka lepšiemu využitiu tepla.
- Ekologickejší prevádzka: S nižšou spotrebou paliva sa znižujú emisie.
- Predĺženie životnosti systému: Optimálne využitie tepla môže prispieť k menšiemu namáhaniu vykurovacieho systému.
Potenciálne problémy a ich riešenia
Pri prevádzke výmenníkov tepla sa môžeme stretnúť s nasledujúcimi problémami:
- Tvorba vodného kameňa: Usadzovanie vodného kameňa znižuje výkon a životnosť výmenníka. Odporúča sa nastaviť systém na nižšie teploty (okolo 60 °C), zvýšiť prietok pri nižšej teplote alebo použiť prostriedky na viazanie iónov vápnika.
- Tvorba dechtu: Pri nedostatočnom spaľovaní alebo nízkych teplotách spalín môže dochádzať k tvorbe dechtu, ktorý zanáša výmenník a znižuje jeho účinnosť. Riešením je udržiavanie správnej prevádzkovej teploty a používanie kvalitného paliva.
- Korózia: V systémoch s rozdielnymi kovmi alebo pri prenikaniu kyslíka do okruhu môže dochádzať ku korózii. Použitie vhodných materiálov a správne zapojenie systému sú kľúčové pre prevenciu.
- Únava materiálu: Prudké a časté zmeny teploty môžu viesť k únave materiálu.
Základy doskových výmenníkov tepla
Výmenníky tepla v rôznych aplikáciách
Výmenníky tepla nachádzajú uplatnenie v širokej škále systémov:
- Plynové kotly: Často sa používajú na prepojenie plynových kotlov s inštaláciou ústredného kúrenia, najmä pri kondenzačných kotloch.
- Kotly na tuhé palivo: Sú ideálnym riešením pre budovy s kotlami na uhlie, pelety alebo drevo, kde zabezpečujú efektívnu výmenu tepla zo spaľovania.
- Tepelné čerpadlá: Využívajú sa na rozdelenie hydraulického systému, čím sa eliminuje potreba použitia glykolu v celej inštalácii a zvyšuje sa efektivita prevádzky.
- Solárne aplikácie: Moderné riešenia s externými doskovými výmenníkmi zabezpečujú turbulentné prúdenie a vysokú účinnosť pri ohreve vody.
- Domáca výroba piva: Používajú sa na rýchle chladenie mladiny po procese varenia.
Pri výbere výmenníka tepla pre solárne aplikácie sa často odporúčajú modely ako SWEP E8, pričom počet dosiek sa volí podľa požadovaného prietoku.
Regulácia a doplnkové zariadenia
Pre optimálnu funkciu výmenníkov tepla je často nevyhnutné použiť obehové čerpadlo a vhodné regulačné prvky. V niektorých prípadoch môžu byť užitočné aj komínové ventilátory, ktoré kompenzujú nedostatočný alebo nerovnomerný ťah komína a zefektívňujú prúdenie spalín. Regulátory otáčok umožňujú modulačné riadenie otáčok pre komínové ventilátory.
Záver
Výmenníky tepla pre kachle na drevo predstavujú investíciu, ktorá sa vďaka zvýšeniu účinnosti vykurovania a zníženiu nákladov rýchlo vráti. Pri výbere a inštalácii je dôležité zohľadniť špecifické podmienky vášho vykurovacieho systému a dbať na správny výber materiálov a dodržiavanie postupov.
