Výmenník tepla pre bazén predstavuje pokročilé riešenie pre efektívnu a udržateľnú reguláciu teploty vody v bazénoch, či už ide o rezidenčné alebo komerčné využitie. Jeho primárnou funkciou je zachytiť tepelnú energiu z externého zdroja a preniesť ju do bazénovej vody, čím sa zabezpečí príjemná teplota počas celej kúpacej sezóny.
Typy výmenníkov tepla pre bazény
Na trhu existuje viacero typov výmenníkov tepla, pričom každý z nich má svoje špecifické vlastnosti, konštrukciu, parametre (ako menovitý výkon, pracovný tlak) a materiály výroby, ktoré ich predurčujú na konkrétne použitie. Medzi najčastejšie patria:
- Pájkované doskové výmenníky tepla: Predstavujú najlacnejšie riešenie na trhu. Pri porovnaní s inými typmi s podobným výkonom sú cenovo najdostupnejšie, čo môže niekedy viesť k ich výberu neskúsenými používateľmi.
- Skrutkované doskové výmenníky tepla: Ponúkajú výhody doskových výmenníkov s možnosťou demontáže a čistenia.
- Plášťovo-rúrkové výmenníky tepla: Odborníkmi sú často odporúčané pre bazény. Ich konštrukcia umožňuje cirkuláciu veľkých hmotnostných prietokov bazénovej vody cez zariadenie, čo je výhodou oproti doskovým modelom, kde jeden kanál má menšiu priepustnosť.
- Výmenníky JAD: V minulosti boli bežne používané na vykurovanie bazénov vďaka svojej vysokej účinnosti a nedostatku alternatív. Dnes ich popularita klesá.
Pri výbere výmenníka je dôležité zohľadniť nie len veľkosť bazéna, ale predovšetkým výkon samotného výmenníka, teplotu média z primárneho zdroja tepla (napr. z tepelného čerpadla) a požadovanú teplotu vody v bazéne.
Materiálové vyhotovenie: Oceľ vs. Titán
Pri rozhodovaní o materiáli výmenníka tepla stojí za zváženie výrazný cenový rozdiel medzi nerezovou oceľou a titánom. Pre bežné bazény so sladkou vodou je dôležité vyhnúť sa výmenníkom z ocele triedy 304 (bežná nehrdzavejúca oceľ) a preferovať materiál triedy 316, teda kyselinovzdornú nehrdzavejúcu oceľ. Táto voľba zabezpečí výrazne dlhšiu životnosť zariadenia.
Titán sa stáva nevyhnutnosťou v prípadoch bazénov s pridanou soľou, bazénov s vysokou koncentráciou soli alebo v bazénoch s morskou vodou. Ak váš bazén tieto kritériá nespĺňa, výber titánového výmenníka predstavuje zbytočný výdavok. Je dôležité pamätať, že aj pri použití kvalitnejšej ocele 316L sa neodporúča pridávať do bazénovej vody soľ. Problém spočíva v konštrukcii výmenníka, kde rúrky s hrúbkou len okolo 0,3-0,5 mm, potrebné pre efektívnu výmenu tepla, nedokážu poskytnúť dostatočnú odolnosť voči korozívnym účinkom soli, podobne ako cestná soľ vplyvom na karosériu automobilu.
Výkon a dimenzovanie výmenníka tepla
Častou otázkou budúcich majiteľov bazénov je: "Koľko kW by mal mať výmenník tepla pre bazén veľkosti ... m3?". Uvádzaný výkon výmenníka je však často vypočítaný pre špecifické parametre vykurovacieho média, ktoré nemusia zodpovedať reálnym podmienkam. Napríklad, účinnosť vykurovania bazéna nízkoteplotným tepelným čerpadlom (cca 40-45 °C) sa nedá porovnať s plynovým kotlom (cca 60-70 °C).
Pre správne dimenzovanie je najlepšie využiť rady skúsených predajcov a nechať si vypracovať výpočet pre konkrétny projekt. V prípade doskových výmenníkov nie je možná taká regulácia prietoku vody, čo môže obmedziť komfort a viesť k vháňaniu malého objemu, no horúcej vody do bazéna. Naopak, pri protiprúdovom zapojení oboch okruhov sa výkon môže takmer zdvojnásobiť, avšak s výrazne vyššími nárokmi na čerpadlo a rastúcimi tlakovými stratami.
Pri inštalácii je dôležité dbať na správne umiestnenie vypúšťacieho ventilu (na spodnej časti) a odvzdušňovacieho ventilu (na hornom bode). Taktiež je vhodné už pri inštalácii zabezpečiť možnosť pripojenia na čistiaci okruh, aby sa predišlo nutnosti demontáže výmenníka pri čistení.

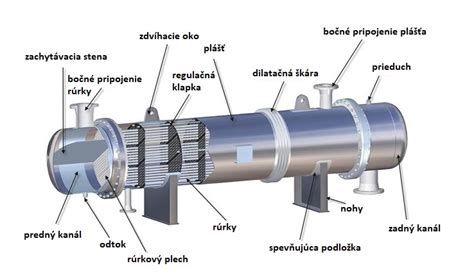

Plášťovo-rúrkové výmenníky tepla
Plášťovo-rúrkové výmenníky tepla predstavujú robustné a spoľahlivé zariadenia, ktoré nachádzajú uplatnenie v rôznych priemyselných odvetviach vrátane chemického, petrochemického, potravinárskeho či energetického priemyslu. Ich princíp fungovania spočíva vo výmene tepla medzi dvoma médiami prostredníctvom zväzku rúrok umiestnených v plášti. Môžu byť použité na výmenu tepla medzi plynom a plynom, kvapalinou a kvapalinou, alebo kvapalinou a plynom.
Existujú rôzne kategórie plášťových a rúrkových výmenníkov, ktoré slúžia na špecifické účely:
- Kondenzátor: Premieňa plyn na kvapalinu.
- Chladič: Slúži na chladenie kvapaliny.
- Kotol: Zabezpečuje čiastočné odparenie zmesí.
- Ohrievač: Ohrieva objem kvapaliny alebo plynu.
- Výparník: Koncentruje roztok odparovaním.
- Kryštalizátor: Izoluje produkt z roztoku v tuhej forme.
Dimenzovanie plášťového a rúrkového výmenníka zahŕňa výber vhodnej technológie, určenie tepelného výkonu, výpočet potrebnej teplovýmennej plochy a zmeranie tolerovateľného poklesu tlaku. Tieto výmenníky sú zvyčajne vyrobené z nehrdzavejúcej ocele alebo zliatin niklu.
Výhody rúrkových výmenníkov zahŕňajú ich mimoriadnu robustnosť, spoľahlivosť a schopnosť pracovať s rôznymi typmi kvapalín pri vysokých tlakoch a teplotách. Medzi nevýhody patrí ich rozmernosť, potenciálne riziko usadenín a náročnejšia kontrola a čistenie, ktoré si v niektorých prípadoch vyžaduje úplné odstránenie rúrok.
Tepelné čerpadlá ako výmenníky tepla pre bazény
Moderné bazénové výmenníky tepla, často vo forme tepelných čerpadiel, predstavujú revolučný pokrok v technológii ohrevu bazénov. Tieto systémy využívajú princíp termodynamických tepelných čerpadiel, pričom odoberajú tepelnú energiu z okolitého vzduchu a prostredníctvom cyklov stlačenia chladiacej kvapaliny ju zosilňujú a následne prenášajú do bazénovej vody.
Princíp fungovania tepelného čerpadla
- Nasávanie vzduchu: Ventilátor nasáva okolitý vzduch.
- Odvod tepla: Vzduch prechádza cez výparník naplnený nízkoteplotným chladivom, ktoré absorbuje teplo zo vzduchu a mení sa na plyn.
- Kompresia: Teplý plyn je stláčaný kompresorom, čím sa výrazne zvyšuje jeho teplota.
- Prenos tepla do bazénovej vody: Horúci plyn prúdi cez výmenník tepla, kde odovzdáva svoje teplo chladnejšej bazénovej vode cirkulujúcej cez jednotku.
- Opakovanie cyklu: Chladivo sa ochladí, kondenzuje späť na kvapalinu a proces sa opakuje.
Tento cyklus umožňuje tepelnému čerpadlu efektívne extrahovať teplo z okolitého vzduchu a použiť ho na ohrev vody v bazéne. Vďaka tomu sú tepelné čerpadlá energeticky účinné, pričom dosahujú koeficient výkonu (COP) v rozmedzí od 4,0 do 6,5, čo znamená, že z jednej jednotky spotrebovanej elektrickej energie vyrobia štyri až šesť jednotiek tepelnej energie.
Výhody bazénových tepelných čerpadiel
- Energetická účinnosť: Využívajú teplo z okolitého vzduchu, čím sú výrazne úspornejšie ako tradičné plynové alebo elektrické ohrievače. Môžu znížiť náklady na vykurovanie o 50 až 80 percent ročne.
- Ekologickosť: Nevytvárajú priame emisie a využívajú obnoviteľné zdroje energie z ovzdušia, čím znižujú uhlíkovú stopu.
- Predĺžená plavecká sezóna: Umožňujú udržiavať príjemnú teplotu vody od jari do jesene, čím predlžujú obdobie využívania bazéna.
- Nízka údržba: Majú menej pohyblivých častí ako tradičné systémy a nevyžadujú si zložitú údržbu, ktorá sa zvyčajne obmedzuje na čistenie a kontrolu.
- Tichý prevádzkový režim: Moderné jednotky pracujú s nízkou hladinou hluku, porovnateľnou s klimatizačnými jednotkami.
- Bezpečnosť: Odstraňujú riziká spojené s plynovými potrubiami, spaľovaním a emisiami oxidu uhličitého.
- Adaptabilita inštalácie: Možno ich inštalovať v rôznych konfiguráciách bazénov a pozemkov.
- Pokročilé ovládanie: Digitálne rozhrania, Wi-Fi pripojenie a smartfónové aplikácie umožňujú diaľkové monitorovanie a nastavovanie.
Ako funguje tepelné čerpadlo? | Vysvetlenie kúrenia a chladenia | Animácia | #HVAC #HVACSYSTEM
Materiály a konštrukcia
Jadro výmenníka tepla z titánu je kľúčové pre odolnosť voči korózii spôsobenej bazénovými chemikáliami, čím zabezpečuje dlhú životnosť a stálu výkonnosť. Konštrukcia tepelných čerpadiel je navrhnutá tak, aby vydržala náročné vonkajšie podmienky, s použitím počasieodolných krytov a koróziou odolných komponentov.
Výkonné kompresory s technológiou špirálových kompresorov predlžujú prevádzkovú životnosť, zatiaľ čo systémy na tlmenie vibrácií minimalizujú mechanické namáhanie a hluk. Chladiaci okruh obsahuje kvalitné komponenty, vrátane ochrany proti vysokému tlaku.
Inteligentné riadenie a ovládanie
Moderné bazénové tepelné čerpadlá disponujú inteligentnými riadiacimi systémami, ktoré zabezpečujú užívateľsky prívetivé ovládanie. Pokročilé digitálne rozhranie s dotykovým ovládaním, Wi-Fi pripojenie pre diaľkové ovládanie prostredníctvom mobilných aplikácií a možnosť integrácie so systémami domácej automatizácie umožňujú pohodlnú správu.
Systémy učia vzory využívania a optimalizujú plán vykurovania na základe historických údajov, predpovedí počasia a preferencií používateľa. Možnosti monitorovania spotreby energie a systém upozornení poskytujú prehľad o prevádzke a potrebách údržby.
Inštalácia a údržba
Inštalácia tepelného čerpadla pre bazén je pre licencovaného technika pomerne jednoduchá a zvyčajne trvá jeden deň, pričom vyžaduje elektrické a vodovodné pripojenie. Pri inštalácii výmenníka tepla je dôležité zabezpečiť správne pripojenie k vykurovaciemu systému bazéna.
Údržba tepelného čerpadla je minimálna. Zvyčajne postačuje pravidelné čistenie cievky výparníka a kontrola okolia jednotky, aby sa predišlo zaneseniu. Nízke nároky na údržbu, v kombinácii s dlhou životnosťou (10-15 rokov pri správnej údržbe), robia z tepelného čerpadla výhodnú dlhodobú investíciu.
Pri výbere tepelného čerpadla je dôležité správne dimenzovanie jednotky s ohľadom na veľkosť bazéna, jeho umiestnenie a spôsob používania. V prípade chladnejšieho podnebia môže byť potrebné použiť tepelné čerpadlo v kombinácii s iným zdrojom tepla, napríklad plynovým ohrievačom alebo solárnym systémom, čo môže ďalej znížiť náklady na energiu.
