Kombinácia podlahového vykurovania s tepelným čerpadlom je v súčasnosti jednou z najobľúbenejších a najrozumnejších volieb pre vykurovacie systémy, najmä v novostavbách. Tento článok sa zameriava na vysvetlenie výhod tejto kombinácie, očakávaných nákladov na energie, a optimálnych nastavení pre efektívnu prevádzku.
Prečo je podlahové vykurovanie s tepelným čerpadlom rozumnou voľbou?
Podlahové vykurovanie sa stalo preferovaným systémom rozvodu tepla v rodinných domoch, najmä v novostavbách, a to z viacerých dôvodov. Hlavným benefitom je nesporný komfort, ktorý poskytuje. Ďalšou výhodou je estetika a praktickosť - absencia radiátorov umožňuje väčšiu voľnosť pri rozmiestňovaní nábytku v interiéri.
Systémy podlahového vykurovania sú známe svojou úspornosťou prevádzky a zároveň poskytujú vysokú úroveň tepelného komfortu. Obľúbenou a veľmi efektívnou voľbou je ich spojenie s tepelným čerpadlom. Tepelné čerpadlá sa často používajú v spojení so systémami podlahového vykurovania, pretože rozvody podlahového vykurovania sú rozložené na veľkej ploche. Vďaka tomu im na efektívne vyhriatie miestnosti postačujú aj nízke prietokové teploty, čo zásadne zvyšuje účinnosť tepelného čerpadla.
V zásade platí, že čím nižšia je požadovaná teplota prietoku a potreba tepla v budove, tým efektívnejšie možno tepelné čerpadlo prevádzkovať. Preto sú systémy plošného vykurovania, ako napríklad nástenné a podlahové systémy, ktoré rozvádzajú teplo rovnomerne po celej ploche, ideálnym vykurovacím systémom pre tepelné čerpadlo. Popri estetických výhodách vytvárajú systémy podlahového vykurovania vďaka vysokému podielu sálavého tepla aj mimoriadne príjemnú klímu v interiéri. V porovnaní s bežnými radiátormi možno teplotu v miestnosti znížiť o 1 až 2 stupne, čo môže priniesť úsporu energie až do 12 %.
Princíp fungovania a optimálne nastavenia
Účinnosť tepelných čerpadiel výrazne závisí od teplotného rozdielu, ktorý je potrebné prekonať medzi výstupným systémom (napríklad teplota prietoku v potrubí podlahového vykurovania) a zdrojom tepla (vzduch, podzemná voda, pôda). Čím menší je teplotný rozdiel, tým menej elektrickej energie je potrebné na zvýšenie teploty. Preto by sa pre tepelné čerpadlo mali voliť čo najnižšie teploty prietoku, ideálne menšie ako 50 °C. Túto požiadavku možno dosiahnuť rôznymi systémami, napríklad nízkoteplotnými radiátormi alebo panelovými ohrievačmi. V dobre tepelne izolovaných domoch je možné dosiahnuť ešte nižšie hodnoty.
Aby celý vykurovací systém fungoval správne a efektívne, musí byť optimálne zladený. Za predpokladu správneho nastavenia je možné vykurovať miestnosti na požadovanú teplotu s čo najnižšími nákladmi na elektrickú energiu.
Regulácia pomocou vykurovacej krivky
Regulácia vykurovacieho systému s tepelným čerpadlom sa musí individuálne prispôsobiť každej budove, pretože potreba tepla je v každom dome iná a môže byť ovplyvnená rôznymi faktormi. Správne nastavenie tepelného čerpadla a podlahového vykurovania by mal vykonávať odborník.
Vykurovanie sa reguluje pomocou tzv. vykurovacej krivky. Tá opisuje vzťah medzi teplotou prietoku a vonkajšou teplotou. Vykurovacia krivka informuje tepelné čerpadlo, aká teplota prietoku je vhodná pre akú vonkajšiu teplotu, a tak zabezpečuje, že prostredníctvom podlahového vykurovania je do domácnosti vždy dodávané dostatočné množstvo tepla. Ak vonkajšia teplota klesne, vykurovací systém musí poskytnúť primerane vyšší výkon, aby sa zabezpečila požadovaná teplota v miestnosti. Nové, dobre izolované domy zvyčajne vyžadujú plochú vykurovaciu krivku, zatiaľ čo staršie budovy so slabšou izoláciou potrebujú strmšiu vykurovaciu krivku. Čím plochejšie je nastavená vykurovacia krivka, tým nižšie budú prietokové teploty. Vykurovacia krivka by však nemala byť ani predimenzovaná, ani poddimenzovaná.
Hydraulické vyváženie pre optimálnu distribúciu tepla
Pre optimálnu súčinnosť tepelného čerpadla a podlahového vykurovania sa odporúča vykonať hydraulické vyváženie vykurovacieho systému. Tento proces zabezpečuje rovnomernú distribúciu tepla v celom dome optimalizáciou objemových prietokov a tlakových pomerov vo vykurovacom systéme. Je obzvlášť užitočný pri rozsiahlych vykurovacích systémoch. Ak vo vykurovacom okruhu nie je všade rovnaký tlak, prietoky vody vo vykurovacích potrubiach nemusia správne prúdiť, čo sa môže stať napríklad vo veľkých miestnostiach alebo v miestnostiach, ktoré sú pripojené ďalej od zdroja tepla. Počas hydraulického vyváženia systému podlahového vykurovania kompetentná osoba skontroluje celú sieť potrubí a nastaví systém tak, aby do každého vykurovacieho okruhu prišlo správne množstvo vody a tepla.
Ďalšie výhody podlahového vykurovania
Podlahové vykurovanie ponúka aj tzv. samoregulačný účinok. Keď sa dosiahnu nastavené teploty alebo sa teplota v miestnosti zvýši v dôsledku iných faktorov (napr. slnečného žiarenia), vykurovanie sa automaticky reguluje a zníži tepelný výkon. Pri nastavovaní podlahového vykurovania je dôležité dbať na to, aby sa izbový termostat nenastavoval príliš často. Systémy podlahového vykurovania majú pomalú reakciu a niekedy potrebujú niekoľko hodín, kým miestnosť vyhrejú na požadovanú teplotu.
S individuálnou reguláciou miestnosti pre podlahové vykurovanie je možné teplotu v každej miestnosti regulovať samostatne podľa požiadaviek používateľa. Toto riešenie zvyšuje komfort a umožňuje ďalšie úspory energie.

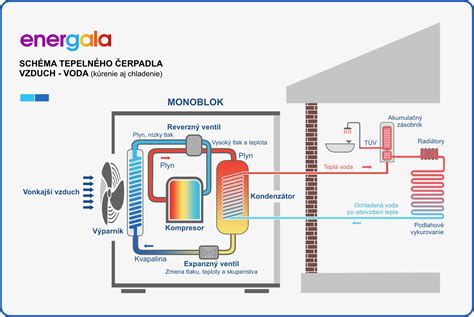

Tepelné čerpadlo: Princíp fungovania a typy
Tepelné čerpadlo je zariadenie, ktoré získava energiu z okolitého prostredia (vzduch, pôda, podzemná voda) a využíva ju vo vykurovacom systéme. Funguje na princípe uzavretého okruhu chladiva. Tepelné čerpadlo zvyšuje odobratú energiu z okolia na požadovanú úroveň teploty pomocou elektrickej energie a následne odovzdáva teplo do systému distribúcie tepla - v tomto prípade do podlahového vykurovania. Teplá voda potom preteká vykurovacími rúrkami a prenáša teplo do miestností. Tepelná energia sa prostredníctvom potrubia prenáša do podlahy, ktorá vyhrieva dom. Keď sa teplo uvoľní, teplota vykurovacej vody klesne a prúdi späť.
Akumulačný zásobník pre tepelné čerpadlá slúži na uskladnenie prebytočného tepla a jeho uvoľnenie do vykurovacieho systému v prípade potreby. Dokáže časovo aj hydraulicky oddeliť výrobu a spotrebu tepla, čo umožňuje optimálne nastavenie a rovnomernú prevádzku systému. Hoci akumulačný zásobník nie je pre prevádzku tepelného čerpadla nevyhnutný, zabezpečuje minimálny čas chodu kompresora, a tým zvyšuje životnosť tepelného čerpadla. Pri výbere akumulačného zásobníka je dôležitá dostatočná tepelná izolácia.
V prípade podlahového vykurovania s tepelným čerpadlom nie je akumulačný zásobník bezpodmienečne nutný, pretože samotné panelové vykurovacie telesá (podlaha) akumulujú veľké množstvo tepla. Ak sa však kombinujú dva tepelné generátory ako hybridný systém, akumulačný zásobník ako rozhranie je nevyhnutný pre bezproblémovú spoluprácu.
Typy tepelných čerpadiel
Tepelné čerpadlá sa delia podľa primárneho zdroja energie, z ktorého čerpajú teplo:
- Zem (tepelné čerpadlá zem-voda)
- Podzemná alebo povrchová voda (tepelné čerpadlo voda-voda)
- Vzduch (tepelné čerpadlá vzduch-voda)
Výstupným zdrojom pre centrálny vykurovací systém budovy je vždy vykurovacia voda. Každé tepelné čerpadlo je najefektívnejšie, keď je teplotný rozdiel medzi vstupným a výstupným zdrojom čo najmenší.
Tepelné čerpadlo vzduch-voda je veľmi obľúbené riešenie, najmä v oblastiach s teplejším podnebím. Je to jednoduché, prakticky bezúdržbové riešenie, ktoré plní funkcie vykurovania aj chladenia. Funguje skvele ako alternatíva k tradičnému systému ústredného kúrenia a klimatizácie. Medzi jeho najväčšie výhody patrí vysoká estetika a flexibilita pri výbere dokončovacích materiálov. Je to vhodné riešenie pre budovy, ktoré nemajú plynovú prípojku.
V našej klimatickej oblasti sú však, v porovnaní s tepelnými čerpadlami vzduch-voda, často účinnejšie tepelné čerpadlá zem-voda. Tieto systémy získavajú teplo z pôdy, ktorá má stabilnejšiu teplotu počas celého roka.
Monoblok je tepelné čerpadlo, kde je celý chladivový okruh umiestnený vo vonkajšej jednotke. Split systémy majú chladiaci okruh rozdelený medzi vonkajšiu a vnútornú jednotku.
Chladenie s tepelným čerpadlom
Ďalšou významnou výhodou kombinácie podlahového vykurovania s tepelným čerpadlom je možnosť efektívneho chladenia v letných mesiacoch. Predpokladom je použitie reverzibilného tepelného čerpadla, ktoré funguje na princípe klimatizácie. Systémy nástenného a podlahového vykurovania sú vďaka svojej veľkej ploche oveľa vhodnejšie na chladenie ako bežné radiátory.
Pri chladení pomocou tepelných čerpadiel je okruh chladiva reverzný. Teplo z interiéru sa odvádza von, čím sa vykurovací systém ochladzuje. Studená voda potom prúdi cez vykurovacie potrubia v podlahe a miestnosti klimatizuje.
Tepelné čerpadlo bez podlahového vykurovania
Prevádzka tepelného čerpadla je možná aj bez podlahového vykurovania. V takom prípade sa tepelné čerpadlo dá kombinovať s klasickými radiátormi. Dôležitú úlohu zohráva prietoková teplota vykurovacieho systému. Tepelné čerpadlá pracujú najefektívnejšie pri nízkych teplotách prietoku, ktoré optimálne umožňujú systémy plošného vykurovania. Nízke prietokové teploty však môžu zabezpečiť aj radiátory s veľkou plochou na odvod tepla, ako sú nízkoteplotné radiátory alebo radiátory špeciálne navrhnuté pre tepelné čerpadlá.
Moderné tepelné čerpadlá sú schopné zvládnuť aj zvýšené teploty prietoku v existujúcich budovách. Za určitých podmienok má preto zmysel použiť tepelné čerpadlo aj pre staršiu budovu bez podlahového vykurovania.

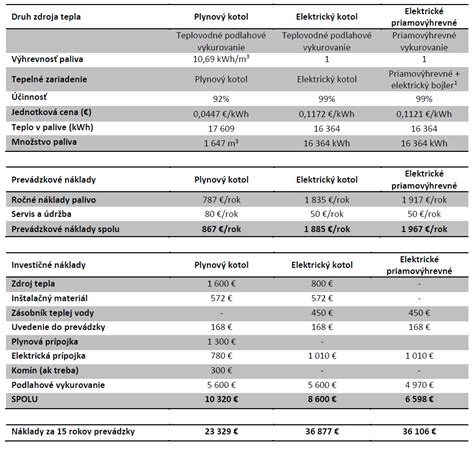

Náklady na inštaláciu a prevádzku

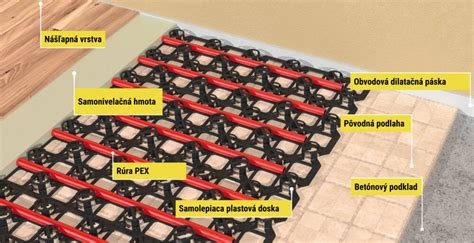

Náklady na podlahové vykurovanie závisia od spôsobu inštalácie. Systém teplovodného podlahového vykurovania (tenkovrstvový) sa pohybuje v cenovej relácii približne 30 až 60 eur za štvorcový meter vrátane inštalácie. V najdrahšom variante (suchý systém) to môže byť približne 70 až 100 eur za štvorcový meter.
Elektrický systém s elektricky ovládanými vykurovacími rohožami alebo fóliami je lacnejší - 20 až 40 eur za štvorcový meter -, ale jeho prevádzka je menej hospodárna.
Ak sa pri renovácii vykurovacieho systému musí vopred odstrániť starý poter, treba počítať s dodatočnými nákladmi vo výške približne 20 eur na meter štvorcový.
Príklad výpočtu: Pri obytnej ploche 100 metrov štvorcových by inštalácia podlahového vykurovania začínala na cene približne 3 000 až 6 000 eur a mohla by dosiahnuť až 7 000 až 10 000 eur.
Tepelné čerpadlo vzduch-voda by stálo približne 8 000 až 15 000 eur pri kúpe, plus náklady na inštaláciu vo výške 2 000 až 3 000 eur.
Vysokoteplotné spotrebiče (napr. radiátory) spravidla lepšie fungujú s tradičnými zdrojmi tepla, zatiaľ čo nízkoteplotné spotrebiče (napr. podlahové vykurovanie) sú vhodné na spoluprácu s tepelným čerpadlom. Neznamená to však, že vykurovanie tepelným čerpadlom vylučuje použitie klasických radiátorov.
Voľbou ekologického a ekonomického zdroja tepla, akým je tepelné čerpadlo, z dlhodobého hľadiska šetríme náklady na vykurovanie. Skúsenosti ukazujú, že náklady na vykurovanie rodinného domu tepelným čerpadlom vzduch-voda sa pohybujú okolo 450 eur ročne, čo je približne tretina nákladov oproti kondenzačnému plynovému kotlu. Návratnosť investície sa pri takejto úspore pohybuje medzi šiestimi až jedenástimi rokmi.
Porovnanie s klimatizáciou
Klimatizácia s funkciou kúrenia funguje na princípe tepelného čerpadla vzduch-vzduch. Ide o obrátený chod klasickej klimatizácie: vonkajšia jednotka odoberá teplo z vonkajšieho vzduchu a pomocou chladivového obehu ho prenáša do vnútornej jednotky, ktorá toto teplo odovzdáva vnútornému vzduchu v miestnosti. Bežným parametrom je COP (Coefficient of Performance), ktorý udáva pomer dodaného tepla ku spotrebovanej elektrine. Pri vykurovaní klimatizáciou sa COP v ideálnych podmienkach pohybuje okolo 3 až 4, čo znamená, že z 1 kW elektriny získate 3-4 kW tepla.
Invertorové klimatizácie dokážu regulovať svoj výkon plynulo a v porovnaní s klasickými modelmi bez invertora dokážu ušetriť približne 30-50 % elektriny. Taktiež predlžujú životnosť zariadenia a udržujú teplotu v miestnosti s minimálnymi odchýlkami.
Rozdiely medzi tepelným čerpadlom a klimatizáciou
- Distribúcia: Tepelné čerpadlo distribuuje teplo (a teplú pitnú vodu), prípadne chladenie. Klimatizácia distribuuje iba teplo a chlad, neslúži na výrobu teplej pitnej vody.
- Efektivita v mrazoch: Tepelné čerpadlo dokáže efektívne pracovať až do -25 °C, zatiaľ čo klimatizácia je lacnejšia, ale pri nižších teplotách vyžaduje vyššie náklady na energie.
- Komfort tepla: Sálavé teplo z podlahového kúrenia alebo radiátorov je často vnímané ako príjemnejšie ako "fúkané" teplo z klimatizácie.
- Počiatočné náklady: Cena za tepelné čerpadlo je v porovnaní s klimatizáciou vyššia, ale náklady na prevádzku sú nižšie.
- Životnosť: Priemerná životnosť tepelného čerpadla je približne 15 rokov, klimatizačné jednotky majú zvyčajne životnosť 15 až 20 rokov.
- Údržba: Tepelné čerpadlo potrebuje údržbu zvyčajne raz alebo dvakrát ročne. Klimatizáciu je potrebné kontrolovať na jar a na jeseň, odporúča sa profesionálny servis raz ročne.
Jak funguje tepelné čerpadlo Vaillant
Výhody a nevýhody jednotlivých systémov
Podlahové kúrenie:
- Výhody: vysoký tepelný komfort, rovnomerné rozloženie teplôt, estetika, tichá prevádzka, nízke prevádzkové náklady pri kombinácii s tepelným čerpadlom, možnosť chladenia.
- Nevýhody: vyššia počiatočná investícia, pomalší nábeh, zložitejšia inštalácia v starších budovách.
Klimatizácia s funkciou kúrenia:
- Výhody: rýchly nábeh tepla, nižšia počiatočná investícia, flexibilita, možnosť chladenia aj kúrenia jedným zariadením, vhodné pre byty a menšie domy.
- Nevýhody: odlišný tepelný komfort (prúdenie vzduchu), možný pocit prievanu, hlučnosť pri vyššom výkone, nižšia účinnosť pri extrémnych mrazoch, neslúži na ohrev teplej pitnej vody.
Kedy si vybrať ktorý systém?
Podlahové kúrenie s tepelným čerpadlom je ideálne, ak:
- Preferujete sálavé teplo a rovnomerné rozloženie teploty.
- Hľadáte nízke prevádzkové náklady v zime.
- Chcete kombinovať kúrenie a chladenie jedným systémom.
- Máte nízkoenergetický dom s veľkou plochou.
- Nevadí vám vyššia počiatočná investícia a pomalší nábeh systému.
Klimatizácia s funkciou kúrenia je vhodnejšia, ak:
- Hľadáte úsporu v účtoch pri relatívne nízkej investícii.
- Nepotrebujete chladenie v lete alebo ho nevyužijete inak.
- Vlastníte veľmi dobre izolovaný dom alebo pasívnu stavbu, kde postačí menej jednotiek.
- Nevadí vám mierny prievan a starostlivosť o filtre.
- Potrebujete vykurovanie len občas alebo doplnkovo.
Pre bežný rodinný dom s celoročnou prevádzkou a dôrazom na komfort sa stále javí ako optimálne riešenie teplovodné podlahové kúrenie v spojení s ekonomickým zdrojom tepla, ako je tepelné čerpadlo. Kúrenie klimatizáciou je však skvelou voľbou v situáciách, kde je potrebné rýchle, flexibilné a dvojúčelové riešenie.
