Majitelia plynových kotlov často hľadajú optimálne nastavenia vykurovacieho systému s cieľom dosiahnuť úspornú prevádzku a zároveň zabezpečiť dostatočný komfort. Pochopenie základných princípov regulácie teploty a teplej vody na plynovom kondenzačnom kotle je kľúčové pre efektívne využívanie energie.
Faktory ovplyvňujúce nastavenie kotla
Nastavenie vykurovacieho kotla ovplyvňuje viacero faktorov. Okrem požadovanej vnútornej teploty rozhodujúcu úlohu zohrávajú aj:
- Výkon použitého kotla
- Rozmery domu
- Počet vnútorných stien
- Správne zvolený systémový regulátor
- Izolácia budovy
Bežnou chybou používateľov plynových kotlov je nastavenie príliš vysokej teploty v snahe zabezpečiť dostatok tepla. Pritom existujú odporúčané priemerné teploty pre úspornú prevádzku v rôznych miestnostiach:
- Spálňa: 16 - 18 °C
- Kuchyňa: 17 - 19 °C
- Kúpeľňa: 22 - 24 °C
- Technické miestnosti: 12 - 14 °C
Typy regulácie vykurovacích systémov
Existujú dva základné typy regulácie, ktoré patria medzi štandardnú súčasť moderných kotlov:
Kvantitatívna regulácia (priestorový termostat)
Typickým predstaviteľom kvantitatívnej regulácie jepriestorový termostat. Ide o základný prvok regulačného systému, ktorý meria teplotu v miestnosti a na základe nameranej hodnoty reguluje výkon kotla tak, aby bola dosiahnutá alebo udržiavaná nastavená teplota.
Kvalitatívna regulácia (ekvitermická regulácia)
Ako typický príklad kvalitatívnej regulácie sa uvádzaekvitermická regulácia. Tento spôsob centrálneho riadenia tepelného výkonu vykurovacích zariadení reguluje teplotu vykurovacej vody v závislosti od vonkajšej teploty. Vzájomná závislosť medzi týmito veličinami je definovaná tzv. vykurovacou krivkou.
Oba typy regulácie sú dnes bežnou súčasťou vykurovacích kotlov a často sa predávajú vo výhodných setoch.
Programovanie a diaľkové ovládanie

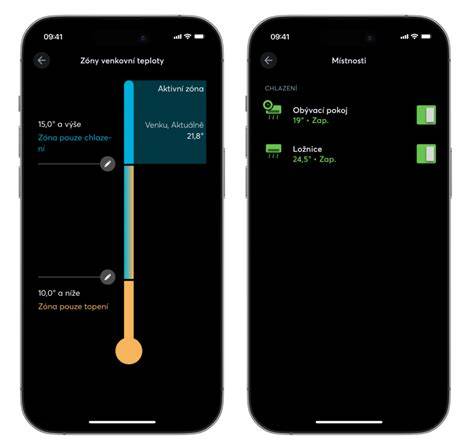

Po inštalácii plynového kotla je nevyhnutné správne nastaviť jeho regulačný program. Moderné systémy umožňujú nastaviťrôzne cieľové teploty v rôznych časových intervaloch pre každý deň v týždni. Termostat potom automaticky zapína a vypína kúrenie podľa prednastaveného časového harmonogramu.
Najbežnejším príkladom využitia časového harmonogramu je nastavenie nižšej teploty počas neprítomnosti domácnosti a vyššej teploty v čase príchodu.
Diaľkové ovládanie a monitorovanie kotla sa stávajú štandardom. Vďaka moderným technológiám je možnézmeniť požadovanú teplotu alebo iné nastavenia kotla na diaľku, napríklad prostredníctvom smartfónu alebo tabletu.
Pri inštalácii sa definujú základné parametre, požadované teploty (komfortný, nočný, ekonomický režim) a intervaly vykurovania.
Príkladom pokročilého regulátora je Logamatic TC100, ktorý je vybavený funkciou detekcie prítomnosti a dokáže rozpoznať GPS polohu smartfónu, čím umožňuje nastaviť požadovanú teplotu ešte pred príchodom domov.
Typy regulátorov a ich princíp činnosti
Regulátory sa delia podľa spôsobu riadenia výstupného signálu:
Regulátory s nesúvislým výstupným signálom (dvojpolohové - zap/vypnuté)
Tieto regulátoryzapínajú a vypínajú ventilátor kotla pri dosiahnutí nastavenej teploty. Po poklese teploty pod nastavenú hodnotu (vrátanehysterézie) sa regulátor opäť zapne. V tomto type regulácie je možné nastaviť intenzitu dúchania. Nevýhodou jeoscilácia teploty okolo žiadanej hodnoty.
Regulátory s nesúvislým výstupným signálom (dvojpolohové - zap/vypnuté) s reguláciou „sigma”
Pri približovaní sa k zadanej teplote kotla tieto regulátorypostupne znižujú otáčky ventilátora. Ventilátor sa vypína pri dosiahnutí zadanej teploty. Pokles teploty pod nastavenú hodnotu znovu zapne ventilátor, najskôr na nižšom prevodovom stupni. Pri ďalšom poklese otáčky postupne zvyšuje. Oscilácia okolo zadanej hodnoty je menej výrazná a prekročenia teploty sú menšie.
Regulátory so signálom zPID (využívajúce algoritmus PID)
V týchto reguláciách savýkon ventilátora vypočítava na základe pomeru teploty kotla a teploty spalín meranej na výstupe z kotla. Prevádzka ventilátora je súvislá a jeho výkon priamo závisí od nameranej teploty kotla, teploty spalín a rozdielu týchto parametrov od ich požadovanej hodnoty. Hlavnou výhodou jeudržanie stabilnej teploty bez zbytočných zmien a oscilácií, čo znamená, že teplo nie je zbytočne odvádzané cez komín. Úspora paliva sa môže pohybovať od niekoľkých do niekoľkých desiatok percent.
Regulátor CS-81 s hysteréziou
Pre dvojpolohovú reguláciu je charakteristická regulácia s osciláciou okolo zadanej hodnoty. Ak kotol reaguje príliš pomaly na zmeny zadanej teploty, odchýlka môže byť príliš vysoká.

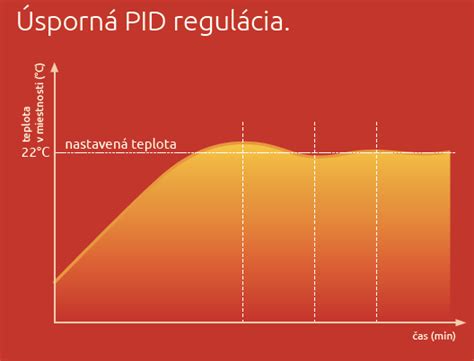

Regulátor CS-81 zPID
Tento regulátor úspešne udržiava nastavenú teplotu na kotle vďaka plynulej regulácii. Nameraná teplota sa udržuje na požadovanej úrovni napriek nestabilite objektu regulácie (kotol a vykurovaná budova).
Sterownik ST-81 zPID
Podobne ako CS-81 zPID, aj tento regulátor zabezpečuje plynulú reguláciu a udržiavanie nastavenej teploty na kotle, pričom meraná teplota zostáva na požadovanej úrovni.
Chybové hlásenia a ich riešenie
Každý majiteľ kotla sa môže stretnúť so situáciou, kedy sa na displeji objaví chybové hlásenie. Znalosť významu jednotlivých kódov a odporúčaných postupov je dôležitá pre rýchle riešenie problémov.
Najčastejšie poruchy plynových kotlov
- Zatvorený uzáver plynu
- Nefunkčné batérie v priestorovom termostate
- Nefunkčná elektrická zásuvka pri plynovom termostate
- Použitie rozdvojky pri plynovom kotle v elektrickej zásuvke
- Nedostatočné množstvo vody v obehu ústredného kúrenia
- Vysoká prašnosť prostredia alebo zanedbaný servis
Pravidelný servis kotla je najdôležitejším krokom k predchádzaniu poruchám. Preventívne prehliadky sú investíciou, ktorá môže predísť drahým opravám.
Najčastejšie chybové hlásenia kotla Protherm
- F0: Strata tlaku vykurovacej vody - doplniť tlak na 1-2 bar.
- F1: Prerušený snímač vratného potrubia - skontrolovať zapojenie snímača.
- F3: Zvýšenie teploty vykurovacej vody (nad 95°C) - vypnúť a zapnúť kotol, skontrolovať pripojenie k zásobníku, prípadne zanesené čerpadlo/filter.
- F4: Snímač teploty teplej vody je prerušený - skontrolovať odpor snímača a káble.
- F5: Porucha vonkajšieho čidla - skontrolovať pripojenie, prípadne zmeniť spôsob riadenia kotla.
- F6: Prerušenie vnútorného čidla - skontrolovať pripojenie, najlepšie zavolať servis.
- F10: Skrat snímača vykurovacej vody na výstupe - skontrolovať zapojenie a kábel.
- F20 (pôvodne F3): Prehriatie kotla - vypnúť a zapnúť kotol, ak sa opakuje, zavolať servis.
- F22: Nedostatočné množstvo vody - doplniť okruh a zresetovať kotol, alebo volať servis.
- F28 (pôvodne F1): Strata plameňa - vypnúť a znova zapnúť kotol.
Najčastejšie chybové hlásenia kotla Buderus
Chyby začínajúce na 1:
- "1… “-“: Nerozpoznaný snímač vonkajšej teploty - kontrola snímača a kábla.
- "1C": Únik spalín na poistke prúdenia / Nameraná vyššia hodnota spalín ako 105 °C - kontrola spalinovej cesty, prisávania vzduchu, výmena čidla spalín, kontrola spaľovania. Nutná kontrola servisným technikom.
- "1H": Únik spalín z komory horáka - kontrola spalinovej cesty, prisávania vzduchu. Nutné odstaviť kotol, vyvetrať a volať servis.
- "1P": Snímač teploty spalín alebo snímač v komore horáku nerozpoznaný - kontrola snímača a kábla.
Chyby začínajúce na 2:
- "2C": Bezpečnostný senzor nad 95 °C - kontrola prietoku vody, odvzdušnenie, kontrola čerpadla.
- "2E": Príliš malý plniaci tlak vykurovacieho systému - dopustenie vody na cca 1 bar, možná chyba tlakového čidla.
- "2F": Malý nárast teploty po štarte - kontrola čidiel, uchytenia, obehového čerpadla.
- "2L": Nie je prietok vykurovacej vody pred štartom / Čerpadlo nefunguje - kontrola nárastu tlaku, čidla tlaku, obehového čerpadla.
- "2P": Teplotný gradient príliš vysoký - kontrola plniaceho tlaku, chodu čerpadla, vedenia bypasu, sitka na spiatočke.
- "2U": Nie je prietok vykurovacej vody kotlom / Veľký rozdiel teplôt - kontrola prietoku, čerpadla, sitka, odvzdušnenie.
- "2Y": Chýba tachometrický signál obehového čerpadla - pravdepodobne chybné obehové čerpadlo.
Chyby začínajúce na 3:
- "3A", "3C", "3E", "3L", "3P": Problémy s ventilátorom kotla (nízke otáčky, výpadok, nulový prietok vzduchu) - kontrola ventilátora a kabeláže, prípadne výmena ventilátora.
- "3U", "3Y": Problémy s diferenčným tlakovým spínačom - kontrola kabeláže, vedenia, hadíc, spalinovodu.
Chyby začínajúce na 4:
- "4A": Snímač na výstupe hlási cez 105 °C - kontrola obehového čerpadla, prietoku vody.
- "4C": Aktivovaný havarijný termostat (STB) - kontrola tlaku, prietoku, snímača teploty, chodu čerpadla, odvzdušnenie.
- "4E", "4L", "4P": Skrat / poškodenie bezpečnostného snímača - kontrola kabeláže, výmena čidla.
- "4F": Bezpečnostný senzor nad 100 °C - kontrola prietoku vody, bezpečnostného senzora.
- "4U", "4Y": Skrat / chyba snímača výstupu - kontrola kabeláže, výmena čidla.
Chyby začínajúce na 5:
- "5C": Kotol bol po pripojení PC alebo Handterminálu rozpojený - vypnúť a zapnúť napájanie kotla.
- "5L": Prerušená komunikácia EMS - kontrola prepojovacieho kábla a regulátora.
Chyby začínajúce na 6:
- "6A": Signalizácia neprítomnosti plameňa - kontrola prívodu plynu, zapojenia kotla, stavu elektród, plynového ventilu.
- "6C": Po vypnutí plynu je detekovaný plameň - kontrola ionizačnej elektródy, plynovej armatúry.
- "6H": Strata plameňa pri otvorení hlavného plynového ventilu - kontrola prietoku plynu.
- "6L": Počas fázy rozkúrenia zhasol plameň - kontrola tlaku plynu, spalinovej cesty.
- "6P": Žeravenie je zapnuté príliš dlho - volať servis.
Chyby začínajúce na 7:
- "7A": Podpätie alebo prepätie v UBA - kontrola elektrického pripojenia, overenie napätia v sieti.
- "7C": Po poruchovom hlásení sa prerušila dodávka elektriny zo siete - stlačiť reštartovacie tlačidlo.
- "7F": Chybná poistka F3 alebo systémová chyba UBA - volať servis.
- "7H": Špičkové napätie v UBA (prepätie) - nechať skontrolovať elektroinštaláciu.
- "7L": Časová chyba v automate UBA.
TAR1_20141105 03 Praktické aspekty PID regulácie
Princíp PID regulátora
PID (Proporcionálno-Integrálno-Derivačný) regulátor je zariadenie integrované do regulačného obvodu so spätnou väzbou, určené na udržiavanie nastavených hodnôt, napríklad teploty vzduchu.
Tri koeficienty PID regulátora a princíp činnosti
Úlohou PID regulátora je poskytovať výstupný signál potrebný na udržanie riadeného parametra na vopred stanovenej úrovni. Na výpočet hodnoty sa používa matematický vzorec s tromi koeficientmi:
- Proporcionálna zložka (P): Reaguje na okamžitý rozdiel medzi skutočnou a požadovanou hodnotou. Čím väčší rozdiel, tým silnejšia reakcia.
- Integrálna zložka (I): Kompenzuje účinky prostredia a iných rušivých vplyvov tým, že berie do úvahy minulé hodnoty chyby. Pomáha odstrániť statickú chybu.
- Diferenciálna zložka (D): Kompenzuje oneskorenia a predvída odchýlky spôsobené meškaním alebo vplyvmi prostredia, čím vopred znižuje dodávaný výkon a predchádza prehriatiu.
Nastavenie PID regulátora
PID regulátor sa ladí pomocou dvoch metód:
- Syntéza: Výpočet parametrov na základe modelu systému. Vyžaduje si dôkladné znalosti teórie automatického riadenia.
- Manuálna metóda: Metóda pokusov a omylov, kde sa na základe pozorovaní systému vykonávajú úpravy koeficientov.
V praxi sa častejšie používajú experimentálne metódy založené na pozorovaní systému, prípadne moderné automatizované procesy implementované ako špecializované moduly pod kontrolou softvéru.
Účel PID regulátora
PID regulátor je určený naudržiavanie určitej hodnoty (teploty, tlaku, hladiny, prietoku atď.) na požadovanej úrovni zmenou regulačného pôsobenia na akčné členy (napr. automatické regulačné ventily). Cieľom je získať presný riadiaci signál.
Príklad regulačného obvodu teploty
Pri riadení teploty vody v nádrži sa používa teplotný snímač pripojený k PID regulátoru. Regulátor riadi automatický regulačný ventil, ktorý dodáva paru na ohrev. Obsluha zadá požadovanú hodnotu teploty. Pri správnom nastavení koeficientov sa systém vyrovná a teplota v nádrži sa bude udržiavať na nastavenej teplote.
