Klimatizácia je moderné zariadenie určené primárne na chladenie obytných priestorov prostredníctvom kompresorového chladiaceho okruhu typu vzduch/vzduch. Vo väčšine moderných zariadení je využitý invertorový kompresor, ktorý umožňuje plynulú zmenu výkonu a tým aj efektívnejšiu prevádzku.
Typy klimatizačných systémov
Podľa konštrukčného riešenia môžeme rozlišovať:
Klasické splitové vyhotovenia
Tieto systémy, ako napríklad od talianskeho výrobcu EMMETI, pozostávajú z vonkajšej jednotky (kondenzátor) umiestnenej v exteriéri a vnútornej jednotky (výparník) umiestnenej vo vnútri chladených priestorov. Pre ich inštaláciu je nevyhnutné využiť služby chladiarenského technika.
Progresívne konštrukčné riešenia bez vonkajšej jednotky
Príkladom sú talianske výrobky INNOVA 2.0. Celé strojné zariadenie je v tomto prípade situované vo vnútornom prostredí, čím odpadá potreba umiestňovania vonkajšej jednotky. Výhodou je, že na ich inštaláciu nie je potrebný chladiarenský technik. Tieto systémy sú vhodné pre priestory s rozlohou približne 70-90 m².
Princíp fungovania klimatizácie a tepelného čerpadla

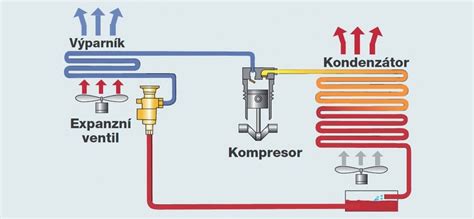

Klimatizačná jednotka funguje na podobnom princípe ako chladnička. Chladivo preteká cez chladiaci okruh a mení svoj stav. Základné komponenty tohto procesu sú:
- Kompresor: Srdce klimatizačnej jednotky, ktoré prečerpáva chladivo v systéme. Pred kompresorom je chladivo vo forme plynu s nízkou teplotou.
- Kondenzátor: Tu sa vysokotlaková kvapalina cez expanzný ventil znižuje tlak, pričom sa kvapalina mení na zmes studeného plynu a kvapaliny s teplotou nižšou, ako je teplota ochladzovaného priestoru.
- Výparník: Nízkotlakové chladivo prúdi do výparníka, kde sa úplne odparí. Počas tohto procesu absorbuje teplo z okolitého vzduchu a mení sa na nízkotlakový plyn.
Tepelné čerpadlo je súhrnný názov pre zariadenie využívajúce Carnotov cyklus na vykurovanie a chladenie. Principiálne funguje rovnako ako chladnička, pričom jeho hnacím komponentom je kompresor poháňaný elektrickou energiou. Náplňou chladiaceho okruhu je chladivo.
Tepelné čerpadlo odoberá pomocou výparníka (studeného výmenníku) nízkopotenciálne teplo z okolitého prostredia, čím toto prostredie ochladzuje. Následne pomocou kompresora napájaného elektrickou energiou teplo zhodnocuje na vyššiu teplotnú úroveň využiteľnú pre vykurovanie. Teplo sa potom predáva v kondenzátore (teplému výmenníku) vykurovacej sústave. Množstvo tepla získaného z vonkajšieho prostredia sa zvyšuje o teplo vznikajúce v kompresore z elektrickej energie. Súčtová hodnota týchto zložiek je výsledné teplo využiteľné pre vykurovanie.
Výhodou tepelného čerpadla je vysoký pomer dodanej energie k odobratej z elektrickej siete. Použitím 1 kWh elektrickej energie na pohon kompresoru dodá tepelné čerpadlo 3 až 5 kWh tepla do objektu.
Typy tepelných čerpadiel podľa zdrojov a cieľa
Termíny ako "vzduch-voda" alebo "zem-voda" označujú systémy tepelných čerpadiel. Prvé slovo indikuje médium, z ktorého tepelné čerpadlo získava nízkopotenciálne teplo (napr. vonkajší vzduch, zem, voda). Druhé slovo označuje médium, do ktorého tepelné čerpadlo teplo predáva (zvyčajne vykurovacia voda alebo vzduch).
V ČR sú najčastejšie inštalované tepelné čerpadlá typu vzduch-voda, ktoré pracujú na princípe prenosu tepla z vonkajšieho vzduchu do vykurovacej vody. Kvalitné tepelné čerpadlá sú konštruované a testované aj pre prevádzku v mrazivých dňoch.
Keďže tepelné čerpadlá približne 2/3 tepla dodaného do vykurovacej sústavy získajú bezplatne z okolia, zvyšná 1/3 energie pripadne na chod kompresoru, obehového čerpadla a regulácie.
Vykurovací faktor
Vykurovací faktor (COP) tepelného čerpadla je pomer vykurovacieho výkonu k elektrickému príkonu. Jeho hodnota je vždy väčšia ako 1 a čím je vyššia, tým je tepelné čerpadlo efektívnejšie. Môže byť udávaný ako ročný (SPF) alebo pre konkrétne podmienky (napr. A2/W35 - teplota vzduchu 2 °C, teplota výstupnej vody 35 °C). Novo zavedený parameter je sezónny vykurovací faktor (SCOP).
Konštrukčné vyhotovenia tepelných čerpadiel
- Monoblok: Celý chladiaci okruh je situovaný vo vonkajšej jednotke a je hermeticky uzatvorený už vo výrobe. Vo vnútornej jednotke je len elektronika. Toto riešenie je možné využiť pre vykurovanie, prípravu teplej vody a väčšinou aj pre chladenie.
- Split: Systém tvorí vonkajšia jednotka (kompresor a výparník s ventilátorom) a vnútorná jednotka (kondenzátor s riadiacim systémom).
Vzduchové tepelné čerpadlá sú dostupné pre objekty s tepelnou stratou od 4 kW do 130 kW.
Hermeticky uzatvorený chladiaci okruh
Hermeticky uzatvorený chladiaci okruh je kompletne uzatvorená sústava potrubia a komponentov, finalizovaná vo výrobe. Pri takýchto okruhoch je hraničný limit pre pravidelné kontroly tesnosti množstvo chladiva zodpovedajúce ekvivalentu 10 ton CO2.
Chladenie priestorov pomocou tepelných čerpadiel
Tepelné čerpadlá dokážu úsporne využívať teplo z vonkajšieho prostredia na vykurovanie a ohrev vody, pričom niektoré typy zvládajú aj chladenie. Na rozdiel od samostatnej klimatizácie tak možno "vybaviť" chladenie jedným zariadením.
Pasívne a aktívne chladenie
- Pasívne chladenie je možné pri typoch voda-voda a zem-voda. Nízka teplota z podzemnej vody alebo zeme sa prenáša priamo cez výmenník tepla do vykurovacieho systému bez aktivácie kompresora.
- Aktívne chladenie umožňujú všetky tri typy tepelných čerpadiel (vzduch-voda, voda-voda, zem-voda) uvedením do tzv. reverzného chodu, kedy sa do procesu zapája aj kompresor.
Pri výbere tepelného čerpadla typu vzduch-voda je vhodné uprednostniť reverzibilné tepelné čerpadlo, ktoré zvláda aktívne chladenie.
Systémy distribúcie chladu
- Stropné rozvody: Ponúkajú vysoký komfort vďaka sálavému chladu, ale limitom je teplota rosného bodu (približne 18-20 °C), pri ktorej začína kondenzácia.
- Plošné rozvody (podlahové, stropné, stenové): Vhodné sú najmä pri podlahovom vykurovaní s veľkou teplovýmennou plochou. Limitom je povrchová teplota podlahy, ktorá by nemala klesnúť pod teplotu rosného bodu.
- Fancoil jednotky: V kombinácii s tepelným čerpadlom zabezpečujú rýchle a účinné ochladenie priestoru. Vyžadujú rozvody vody a odvod kondenzátu.
Pri podlahovom vykurovaní je dôležité zohľadniť, že jeho teplosmenná plocha umožňuje efektívne chladenie aj pri nižších teplotách na vstupe do vykurovacej sústavy, čo je výhodné pri využití tepelného čerpadla.
Vetracia jednotka s rekuperáciou tepla
Zariadenie ako vetracia jednotka s rekuperáciou tepla, hoci primárne slúži na úspory pri vykurovaní spätným získavaním tepla z odvádzaného vzduchu, môže prispieť k efektívnejšiemu chladeniu. Samotná rekuperácia aktívne nechladí, ale môže zlepšiť rovnomerné rozvrstvenie chladu v priestore. Pasívne nočné chladenie je ďalšou možnosťou, kedy sa počas chladných nocí aktivuje tzv. prepínateľný bajpas, ktorý umožňuje prívod chladného nočného vzduchu do interiéru.
Tepelná akumulácia a zotrvačnosť
Vlastnosti stavby ako tepelná akumulácia a tepelná zotrvačnosť, najmä pri masívnejších murovaných stavbách, dokážu dlhodobo udržiavať chlad získaný počas noci alebo postupne vydávať teplo do okolia, čím prispievajú k stabilnejšej vnútornej klíme.
Špecifiká inštalácie a prevádzky
Pri inštalácii dvoch klimatizačných jednotiek s výkonom 3,5 kW, ktoré majú byť napájané z jednej zásuvky, je potrebné zvážiť ich celkový odber. Jedna klimatizácia pri rozbehu môže odoberať 6A a pri strednom výkone 4,7A, čo predstavuje značné zaťaženie pre jednu zásuvku pri trvalej prevádzke.
Invertor je frekvenčný menič, ktorý umožňuje plynulú reguláciu otáčok kompresora. Dnešné klimatizácie s invertorovou technológiou majú nábehový prúd, ktorý neprekračuje nominálne hodnoty, čím sú energeticky úspornejšie a tichšie.
Pri hermeticky uzatvorených okruhoch do ekvivalentu 5 ton CO2 nie sú potrebné žiadne pravidelné kontroly tesnosti.
Plynové okruhy v klimatizácii
Plynové okruhy na klimatizáciu fungujú na princípe využívania plynu na ohrev alebo chladenie vzduchu. Systém je zložený z komponentov ako kotly, tepelné výmenníky a ventilátory s cieľom zabezpečiť optimálnu teplotu v interiéri.
Princíp fungovania plynových okruhov
- Odber tepla: Teplo sa odoberá z vonkajšieho prostredia a prenáša do interiéru.
- Regulácia teploty: Systém umožňuje regulovať teplotu podľa požiadaviek obyvateľov.
- Využitie obnoviteľných zdrojov: Niektoré systémy kombinujú plyn s obnoviteľnými zdrojmi energie pre zvýšenie efektívnosti.
Výhody plynových okruhov
- Úspora energie: Často sú efektívnejšie ako tradičné elektrické systémy, čo vedie k nižším nákladom.
- Rýchlejšie chladenie a vykurovanie: Systémy môžu rýchlejšie dosiahnuť požadovanú teplotu.
- Ekologickejšie možnosti: Pri využití obnoviteľných zdrojov majú nižší ekologický dopad.
Nevýhody a výzvy
- Počiatočné náklady: Inštalácia môže byť nákladná.
- Údržba: Vyžadujú pravidelnú údržbu pre optimálny výkon.
- Bezpečnostné riziká: Existuje riziko úniku plynu pri nesprávnej údržbe.
Pri výbere klimatizačného systému je dôležité porovnať plynové okruhy s inými možnosťami, ako sú elektrické klimatizácie alebo tepelné čerpadlá.
Klimatizácie Bosch
Invertorové splitové klimatizačné systémy od Bosch kombinujú vysoký chladiaci výkon, jednoduchú obsluhu a elegantný dizajn. Vnútorné jednotky diskrétne splývajú s miestnosťou a vonkajšie jednotky majú tichú prevádzku. Tieto systémy dokážu účinne odstraňovať škodliviny z ovzdušia a zabezpečiť zdravú vnútornú klímu.
Klimatizácie Bosch chladia a vykurujú pri teplotách od -15 °C do +50 °C. Majú vysokú energetickú účinnosť (A++ a A+++) a sú vybavené funkciou Eco pre úspornú prevádzku. Ovládajú sa jednoducho pomocou diaľkového ovládania.
Splitový systém sa skladá z vnútornej a vonkajšej jednotky, prepojených chladivovým potrubím. Tým sa dosahuje vyšší chladiaci výkon a nižšia spotreba elektrickej energie v porovnaní s mobilnými klimatizáciami. Vďaka umiestneniu kompresora vo vonkajšej jednotke je prevádzka v interiéri veľmi tichá.
Technicky ide o tepelné čerpadlá vzduch-vzduch, ktoré môžu fungovať aj v opačnom smere pre vykurovanie. Jedna jednotka typu Single Split je ideálna na chladenie jednej miestnosti, multi split systémy s viacerými vnútornými jednotkami zvládajú chladenie viacerých miestností.
Všetky splitové klimatizácie Bosch sú vybavené invertorovou technológiou, ktorá spotrebuje až o 30 % menej elektrickej energie v porovnaní s tradičnými klimatizáciami. Invertorové jednotky plynule regulujú výkon podľa potrieb, rýchlejšie reagujú na zmeny teploty a pracujú energeticky úspornejšie a tichšie.
Klasický on/off systém spína kompresor úplne, čo vedie k vyššej spotrebe energie a hlučnosti.
Inštalácia splitových klimatizácií
Inštalácia vyžaduje vytvorenie otvoru v stene pre chladivové potrubie. Vnútorná jednotka sa montuje na stenu, vonkajšia zvyčajne na fasádu, balkón alebo strechu. Inštaláciu by mala vykonávať špecializovaná firma.
Náklady na splitové klimatizácie Bosch
Cena za kúpu sa pohybuje od 600 do 2 000 eur, v závislosti od výkonu a funkcií. Náklady na inštaláciu sú približne 300 eur. Pravidelná údržba vrátane plnenia chladivom stojí okolo 100 eur.
Kritériá výberu
- Energetická účinnosť: Trieda A++ alebo A+++.
- Chladiaci výkon: Musí zodpovedať veľkosti miestnosti (napr. 2,5 kW pre 30 m², 3,4 kW pre 40 m²).
- Hlučnosť: V interiéri sa pohybuje od 20 dB(A) v nočnom režime do 50 dB(A) pri plnom zaťažení.
- Chladivo: Klimatizačné systémy Bosch používajú ekologické chladivo R32.
- Prevádzkové náklady: Závisia od spotreby elektrickej energie.
Klimatizácie Viessmann
Klimatizácie Viessmann vytvárajú príjemnú klímu v miestnosti, zabezpečujú rýchle chladenie, odvlhčovanie a čistenie vzduchu. Okrem chladenia môžu slúžiť aj na vykurovanie na jar a na jeseň, prípadne na podporu existujúcich zdrojov tepla.
Klimatizácia Viessmann odoberá teplo z interiéru a prenáša ho von. Základom je okruh chladiva podobný tepelnému čerpadlu.
Splitové klimatizácie Viessmann sa skladajú z vnútornej a vonkajšej jednotky. Vnútorná jednotka obsahuje ventilátor a výparník. Vonkajšia jednotka obsahuje kompresor.
Výpočet chladiaceho výkonu
Chladiaci výkon opisuje, koľko tepelnej energie dokáže klimatizácia absorbovať a rozptýliť za daný čas. Pri výpočte je potrebné zohľadniť:
- Veľkosť obytného priestoru.
- Počet osôb v domácnosti.
- Lokalitu a očakávané maximálne letné teploty.
- Slnečné žiarenie prenikajúce cez okná.
- Izoláciu vonkajšieho plášťa budovy.
- Počet osôb v miestnosti a množstvo tepla vyžarovaného elektrickými spotrebičmi.
- Vnímanú teplotu.
Typy klimatizačných riešení
- Ventilátory: Mobilné alebo pevné, často s funkciou chladenia. Zvyčajne sa skladajú z ventilátora, vodnej nádrže a odparovacej rohože. Nevýhodou je zvýšenie vlhkosti v miestnosti.
- Monoblokové klimatizačné jednotky: Celý chladiaci okruh je v jednej jednotke. Vyžadujú hadicu na odvod vzduchu a kondenzátu. Prevádzka býva pomerne hlučná.
- Splitové klimatizačné jednotky: Skladajú sa z vnútornej a vonkajšej jednotky prepojených potrubím. Kompresor je vo vonkajšej jednotke, čo zabezpečuje tichú prevádzku. Vybavené invertorovým motorom pre reguláciu výkonu a úsporu energie.
- Multi split systémy: Umožňujú pripojiť viacero vnútorných jednotiek k jednej vonkajšej jednotke.
Plánovanie inštalácie
Pri rozhodovaní o inštalácii klimatizácie je dôležité zvážiť:
- Na čo sa bude klimatizácia používať (chladenie, vykurovanie).
- Veľkosť a počet miestností.
- Frekvenciu a dobu používania systému.
- Potrebu chladenia v konkrétnych priestoroch (napr. podkrovie, spálňa).
Klimatizácie Viessmann sú vhodné pre novostavby aj modernizácie. Dôležité je správne plánovanie typu, veľkosti a výkonu systému.
Pri správnom naplánovaní a individuálnom prispôsobení môžu byť prevádzkové náklady nízke. V kombinácii s inými zdrojmi tepla, ako sú fotovoltické systémy, dokážu klimatizácie naplno využiť svoje výhody.
