Odvod kondenzátu z klimatizácie: Dôležitosť, možnosti a údržba odtokového potrubia

Klimatizácia je v dnešnej dobe neoceniteľným pomocníkom, najmä počas horúcich letných dní, prinášajúcim do interiéru vytúžený chlad a komfort. Málokto si však uvedomuje, že počas jej prevádzky vzniká vedľajší produkt - kondenzát, ktorý je potrebné bezpečne a efektívne odviesť. Správne fungujúci systém odvodu kondenzátu je kľúčový pre efektívnu prevádzku klimatizácie, ochranu interiéru a udržanie zdravého prostredia. V tomto článku podrobne vysvetlíme, ako kondenzát vzniká, prečo je jeho odvod dôležitý, aké máte možnosti odvádzania a ako predchádzať najčastejším problémom s odtokovým potrubím.

Čo je kondenzát a ako vzniká?

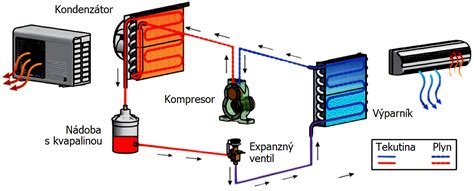

Kondenzát v klimatizácii je voda, ktorá vzniká ako vedľajší produkt pri ochladzovaní vzduchu. Vo vnútornej jednotke klimatizácie sa nachádza výparník, v ktorom prúdi studené chladivo. Na jeho studených stenách dochádza k tepelnej výmene, pričom teplý a vlhký vzduch z miestnosti odovzdáva svoju energiu a prudko sa ochladzuje. Pri tomto procese sa časť vodnej pary zráža (kondenzuje) na studených povrchoch výparníka v podobe drobných kvapôčok.

Takto vzniknutý kondenzát je v podstate čistá voda, ktorá sa zhromažďuje v zbernej nádobe alebo je odvádzaná hadičkou mimo zariadenia. Vedeli ste, že za 24 hodín intenzívneho chladenia môže klimatizácia vyprodukovať až 10 litrov kondenzátu?

Prečo je odvod kondenzátu z klimatizácie dôležitý?

Keďže k vzniku kondenzátu dochádza vo vnútornej jednotke klimatizácie, je potrebné zabezpečiť jeho spoľahlivý odvod. Ak kondenzát neodteká správne, môže to viesť k vážnym problémom:

• Ochrana pred poškodením interiéru: Ak kondenzát neodteká, ako má, môže začať presakovať do stien, stropu alebo podlahy. Nadmerná vlhkosť potom podporuje vznik plesní a môže poškodiť váš domov či kanceláriu.
• Zabezpečenie hygieny a bezpečnosti: Stojaca voda môže zapáchať, lákať hmyz a v extrémnych prípadoch vytiecť do elektrických častí - napríklad do zásuviek, čo predstavuje riziko skratu alebo požiaru. Lokálne zvýšenie vlhkosti má za následok vznik plesní, zápach a rýchle šírenie rôznych baktérií.
• Dlhšia životnosť klimatizácie: Voda, ktorá sa hromadí vo vnútri zariadenia, môže spôsobiť jeho poruchu a znížiť celkovú životnosť systému.

Odvod kondenzátu z klimatizácie preto rozhodne nenechávajte na náhodu. Inštaláciu klimatizácie odporúčame zveriť do rúk odborníkom, ktorí všetky vedenia navrhnú tak, aby stopercentne plnili svoj účel.

Možnosti odvodu kondenzátu z klimatizácie

Existuje niekoľko druhov odvodu kondenzátu z klimatizácie, v závislosti od typu zariadenia a možností inštalácie.

1. Odvod kondenzátu samospádom

Odvod samospádom znamená, že voda odteká prirodzene cez hadičku alebo potrubie smerom nadol, bez potreby čerpadla. Toto je najčastejšie a najspoľahlivejšie riešenie. V spodnej časti vnútornej jednotky sa nachádza vanička s otvorom, ku ktorému sa napojí potrubie alebo hadica.

• Na odvod sa najčastejšie používa pružná vrúbkovaná hadica s priemerom 16 mm, vyrobená z odolného PVC materiálu, ktorý vydrží mechanické poškodenie aj poveternostné vplyvy.
• Hadička musí viesť bez záhybov a byť pevne upevnená, aby sa zabezpečil nepretržitý spád.
• Kam odvádzať kondenzát? Voda môže odtekať do kanalizácie alebo výlevky. Ak máte nehnuteľnosť s vlastnou záhradou, hadicu na odvod kondenzátu môžete vyviesť cez stenu nad zatrávnenú plochu pri dome. Je to často dobré riešenie, ak je dostatočne vzdialený od budovy a voda nepoškodí rastliny alebo základ domu. Obľúbeným riešením je aj zbieranie kondenzátu v dostatočne veľkej nádobe, ktorú môžete mať umiestnenú na balkóne.

2. Odvod kondenzátu do zbernej nádoby

Zberná nádoba sa využíva predovšetkým pri mobilných alebo dočasných klimatizáciách, kde nie je možné alebo potrebné zaviesť pevné odvodové potrubie. Kondenzát sa zachytáva do zbernej nádržky, ktorá sa nachádza priamo v zariadení alebo v jeho blízkosti.

• Ide však len o krátkodobé riešenie, napríklad v prenajatých priestoroch, v mobilných domoch alebo tam, kde sa klimatizácia často premiestňuje.
• Nevýhodou je, že nádrž musíte pravidelne vyprázdňovať a čistiť, aby sa predišlo pretečeniu, zápachu a množeniu baktérií. Odporúčame používať nádoby z odolného plastu.

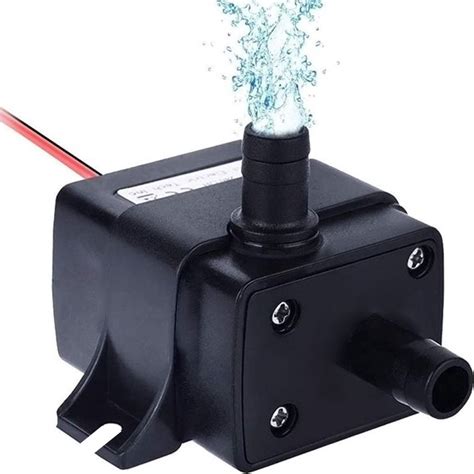

3. Odvod kondenzátu pomocou malého čerpadla

Ak nie je vyzrážaná voda schopná odtekať pomocou gravitácie sama (napríklad, ak je odtok vyššie ako zariadenie a chýba potrebný spádový sklon), vtedy je potrebné použiť malé čerpadlo na kondenzát. Vďaka nemu vodu aktívne vytlačíte z klimatizácie do odtokovej rúry, kanalizácie alebo von z budovy.

Správne čerpadlo na kondenzát by malo mať:

• Dostatočný výtlak (min. 4 - 8 metrov).
• Prietok podľa výkonu klimatizácie.
• Automatické spúšťanie.
• Tichú prevádzku.
• Bezpečnostné prvky a jednoduchú údržbu.

Inštalácia odtokového potrubia a čerpadla

Inštalácia hadice/potrubia (samospád)

1. Vyberte správnu hadicu: Použite pružnú vrúbkovanú hadicu s priemerom 16 mm. Je odolná, ľahko sa ohýba a jednoducho sa s ňou pracuje pri inštalácii. Pre dlhšie trasy sa odporúča použiť potrubie s väčším priemerom, ideálne minimálne 32 mm, aby sa zabránilo zadržiavaniu vody a uľahčilo čistenie.
2. Zabezpečte správny spád: Hadička musí byť položená tak, aby mala aspoň 1 cm klesajúci sklon na každý meter svojej dĺžky. To zabezpečí, že voda z kondenzátu bude samovoľne tiecť von bez zadržiavania.
3. Pripojte hadicu: Pevne nasuňte hadicu na odtokový otvor klimatizácie. Uistite sa, že je správne uchytená, aby z nej neunikala voda a nevznikali netesnosti.
4. Vedenie hadice: Dajte hadicu rovno, bez ostrých záhybov alebo ohybov, ktoré môžu brániť odtoku vody. Použite podpery alebo držiaky, ktoré hadicu udržia na mieste a zabránia jej prehýbaniu. Praktický tip: Potrubia na odvod kondenzátu sú obvykle zabudované do steny, spolu s vedeniami na chladivo.
5. Umiestnenie konca hadice: Vyveďte hadicu na miesto, kde voda nebude spôsobovať problémy - napríklad do kanalizácie, do zbernej nádoby alebo na záhradu. Dbajte na to, aby voda neodtekala na miesta, kde by mohla poškodiť fasádu, chodník alebo susedný pozemok.

Inštalácia čerpadla na kondenzát

1. Vyberte správne miesto pre čerpadlo: Umiestnite čerpadlo priamo pod klimatizáciu, na pevný, stabilný a rovný podklad, kde sa prirodzene zhromažďuje kondenzát.
2. Pripojte hadice k čerpadlu: Na vstup pripojte hadicu, ktorá privádza kondenzát z klimatizácie, a na výstup pripojte hadicu, ktorá bude viesť vodu do odtoku, kanalizácie alebo von z budovy. Dbajte na pevné a tesné spojenie, aby nedochádzalo k únikom.
3. Zapojte čerpadlo do elektrickej siete: Pripojte čerpadlo k elektrine podľa návodu výrobcu. Uistite sa, že je napájanie bezpečné, stabilné a chránené pred vlhkosťou.
4. Naplňte čerpadlo vodou pred prvým spustením: Aby sa predišlo poškodeniu čerpadla behom nasucho, naplňte nádobu alebo systém čerpadla vodou ešte pred prvým zapnutím.
5. Otestujte funkčnosť čerpadla: Spustite klimatizáciu a sledujte, či čerpadlo správne odsáva kondenzát, či voda odteká bez únikov a či funguje ticho a bez problémov.

Najčastejšie chyby pri odvádzaní kondenzátu

Nesprávne navrhnutý a inštalovaný systém odvodu kondenzátu môže viesť k viacerým problémom. Tu sú najčastejšie chyby:

1. Príliš krátka hadička: Je dôležité, aby hadička bola dostatočne dlhá - aspoň o 40 cm dlhšia, aby kondenzát nekvapkal priamo na fasádu alebo na miesto, kde by mohol spôsobiť škodu.
2. Upchatie hadičky alebo potrubia: Základom bezproblémového odvádzania kondenzátu je pravidelná údržba celého systému - či už hadičiek, potrubia alebo čerpadla. Upchatý filter môže brániť funkcii chladenia a nepriaznivo tak ovplyvňovať vaše pohodlie. Pravidelná kontrola a čistenie zabránia upchatiu, zápachu, úniku vody a predĺžia životnosť celého zariadenia.
3. Nesprávne miesto odvodu: Nevhodné umiestnenie odtoku kondenzátu spôsobuje problémy, napríklad kvapkanie vody na susedov, zamŕzanie na chodníku v zime alebo poškodenie fasády.
4. Chýbajúce podpery alebo nesprávne upevnenie: Pri upevňovaní hadičky alebo potrubia na odvod kondenzátu z klimatizácie je veľmi dôležité použiť podpery alebo držiaky. Tie zabezpečia, že hadička bude vedená rovno a nebude sa ohýbať alebo krútiť. Ak by sa hadička prehýbala alebo vytvárala záhyby (tzv. sifóny), voda by mohla zostať zachytená na týchto miestach a neodtekať správne.
5. Nesprávne naplnenie systému pri prvom spustení (pri čerpadle): Ak používate čerpadlo na odvod kondenzátu, pri prvom spustení alebo po dlhšej prestávke je potrebné systém najprv naplniť vodou, aby čerpadlo nebežalo nasucho a nepoškodilo sa.

Čistenie, prevencia a údržba odtokového systému

Pravidelná údržba odtokového potrubia je kľúčová pre dlhú životnosť a bezproblémovú prevádzku klimatizácie. Minimálne raz za sezónu, ideálne častejšie, by ste mali vykonať nasledujúce kroky:

• Preplachovanie: Prepláchnite hadicu čistou vodou, aby ste odstránili usadeniny, prach a nečistoty. Pri väčšom znečistení alebo nepríjemnom zápachu môžete použiť dezinfekčný roztok.
• Kontrola: Vlhké prostredie v hadici a čerpadle je ideálne na vznik rias, biofilmu a usadenín prachu, ktoré môžu hadicu alebo čerpadlo upchať. Pravidelne tiež kontrolujte upevnenie a vedenie hadice - overte, či hadica stále drží správny sklon a či nie sú poškodené alebo prerušené držiaky.
• Odstraňovanie nánosov: Vonkajšia jednotka si takisto vyžaduje z času na čas pozornosť. Je potrebné pravidelne odstraňovať nánosy nečistôt.

Ak systém odtokových potrubí klimatizácie z nejakého dôvodu zlyhal a čistenie je neúčinné, je potrebná oprava. Potrubie môže byť zovreté, silne upchaté alebo zlomené. Absolútne vyčistiť rúry klimatizácie je možné len v podmienkach servisného strediska. Ak čelíte zložitejším problémom, obráťte sa na technikov, ktorí presne vedia problém detegovať a následne ho vyriešiť.

Typy klimatizačných systémov a odvod kondenzátu

Existujú rôzne typy klimatizačných systémov, ktoré fungujú odlišne a vyžadujú špecifický prístup k odvodu kondenzátu.

Splitové klimatizačné systémy

Splitové klimatizačné systémy sa delia na vonkajšiu jednotku a vnútornú jednotku. V porovnaní s komerčnými a priemyselnými klimatizačnými a ventilačnými systémami sa pri delených klimatizačných systémoch studený vzduch nedopravuje vetracími šachtami, ale cirkuláciou sa chladí vzduch v miestnosti vo vnútornej jednotke.

Keď sa teplý vzduch ochladí, vytvorí sa kondenzácia. Keďže vzduch v splitových jednotkách je ochladzovaný priamo v klimatizačnej jednotke, kondenzácia sa tvorí aj v jednotke a musí byť preto odvádzaná decentralizovane. Kondenzát, ktorý sa tvorí na chladiacom registri, odkvapkáva do odkvapkávacej misky a smeruje vodorovne k bočnému odtoku. Tam musí byť kondenzát odvedený hadicou alebo potrubím, z ktorého vyteká do sifónu kondenzátu. Odlučovač kondenzátu zabraňuje prenikaniu kanalizačných plynov alebo zápachu do zariadenia.

Mobilné (prenosné) klimatizácie

Mini prenosná klimatizácia alebo bezpotrubná klimatizácia zachytáva všetok kondenzát alebo väčšinu kondenzátu zo vzduchu. Keďže automaticky odvádza aj vlhkosť, nemusíte sa o to starať. Jedinou nutnou údržbou je vypúšťanie nahromadeného kondenzátu. Prenosná klimatizácia tiež automaticky odstraňuje vlhkosť zo vzduchu počas chladenia a odvádza ju potrubím do zbernej nádrže. Kondenzát je možné odvádzať ručne, pravidelným vyprázdňovaním zbernej nádrže, alebo je možné ho odvádzať potrubím do vonkajšieho prostredia.

Problémy s kvapkajúcou klimatizáciou a dvojitý zápachový uzáver

Klimatizácia kvapká? Existuje niekoľko dôvodov, prečo klimatizácia kvapká. Niekedy je to kvôli chybným tesneniam hadice, netesnému spoju alebo zablokovaniu hadice na kondenzát. Najčastejšou príčinou kvapkajúcej klimatizácie je však dvojitý zápachový uzáver.

Dvojitý zápachový uzáver má pôvod v nesprávnom vedení kondenzačnej hadice. Ak sa na odvádzanie kondenzátu použijú ohybné hadice, môže sa stať, že sa prevesia a medzi kondenzačným zariadením a zápachovým uzáverom kondenzátu nie je súvislý spád. V previsnutej hadici sa vytvorí vodný vak. Vzduch nemôže uniknúť cez tento nežiaduci vodný vak - ktorý funguje ako nechcený zápachový uzáver. Vzduch je teda zachytený medzi prvým (neúmyselným) zápachovým uzáverom a druhým zámerne nainštalovaným zápachovým uzáverom na kondenzát.

Aby sa tento odpor prekonal, hladina vody stúpne na úroveň, pri ktorej dynamický tlak vody pretlačí vzduchový vankúš cez zápachový uzáver zariadenia a odpadová voda potom môže prirodzene odtekať. Toto môže viesť k značným škodám spôsobeným vodou.

Riešenie dvojitého zápachového uzáveru

• Na odvod kondenzátu sa v najlepšom prípade inštalujú tuhé odpadové potrubia s dostatočným vnútorným priemerom (HAT potrubie DN32) a plynulým spádom v smere prúdenia.
• Ak sa použije flexibilná hadica na kondenzát, je nevyhnutné zabezpečiť, aby aj tu bol spád súvislý.
• Ak už voda vyteká, následné riešenie dvojitého zápachového uzáveru si vyžaduje viac úsilia. Zápachový uzáver (nechcený) pred zápachovým uzáverom zariadenia je potrebné odstrániť a vytvoriť súvislý spád od klimatizačnej jednotky k zápachovému uzáveru zariadenia.
• Nechcený zápachový uzáver môže byť umiestnený aj vo vnútri zariadenia. V tomto prípade je možné problém vyriešiť s malým úsilím. Zvyčajne stačí namontovať zariadenie o niečo vyššie, aby sa vytvorilo vedenie kondenzátu s nepretržitým sklonom.

Podomietkový zápachový uzáver na odvod kondenzátu HL138N Kondensat-Unterputz-Siphon ponúka spoľahlivé riešenie pre odvodnenie klimatizačných jednotiek. Je nenáročný na údržbu, ľahko sa plánuje a inštaluje a vďaka integrovanej guľôčke v kazete zápachového uzáveru bezpečne drží pachy mimo obytného priestoru.

Materiály a komponenty pre odvod kondenzátu

Odtokový systém pozostáva z pripojených rúrok klimatizácie, cez ktoré sa kondenzát zhromažďuje v odtokovej vaničke a potom smeruje z tela.

Podľa toho, ako bude voda vypúšťaná, je potrebné dokúpiť spotrebný materiál:

• Propylénové odtokové potrubie kondenzátu klimatizácie: Používa sa na odtok kondenzátu do kanalizácie s priemerom 20 alebo 25 mm.
• Odtoková hadica: Štandardné priemery odtokovej rúrky sú 16 a 20 mm. Vyrába sa vo forme ohybnej vlnitej rúrky. Pružná vrúbkovaná hadica s priemerom 16-18 mm je ideálnym riešením pre bezpečný a efektívny odvod kondenzátu.
• Odtokový sifón: Vodná zápachová uzávierka, ktorá zabráni spätnému prenikaniu nepríjemných pachov z kanalizačného systému späť do interiéru.
• Adaptéry a tesnenie na odtok do kanalizácie.
• Y-zlučovač kondenzátu pre hadice s priemerom 16-18 mm.

Iba s kvalitným materiálom sa dá rýchlo a dobre pracovať. Pre dlhšie trasy sa odporúča použiť potrubie s väčším priemerom, ideálne minimálne 32 mm, aby sa zabránilo zadržiavaniu vody a uľahčilo čistenie. Na rozdiel od tenkých hadičiek je pevné plastové potrubie (napr. z PVC) vhodnejšie najmä pri gravitačnom odpade - je odolné, ľahšie sa udržiava a menej náchylné na deformáciu alebo upchatie.
