Montáž klimatizácie nie je len jednoduché zapojenie zariadenia. Ide o komplexný proces, ktorý vyžaduje odborné znalosti a precízne vykonanie každej fázy. Kvalitná inštalácia je kľúčová pre zabezpečenie efektívnej prevádzky, nízkych prevádzkových nákladov a maximálneho komfortu. Nesprávne postupy môžu viesť k zníženej účinnosti, vyšším účtom za energiu a skrátenej životnosti systému, čo sa môže v dlhodobom horizonte premietnuť do značných finančných strát.
Porozumenie jednotlivým krokom inštalácie vám pomôže nielen vybrať si spoľahlivého dodávateľa, ale aj pochopiť dôležitosť každej fázy. Je dôležité si uvedomiť, že montáž klimatizácie nie je projekt pre domácich majstrov a vždy by mala byť vykonávaná certifikovaným odborníkom.
Fázy profesionálnej montáže klimatizácie
1. Zber údajov a plánovanie
Proces inštalácie začína dôkladným zberom informácií. Technik počas úvodnej obhliadky skontroluje existujúci stav priestoru a zozbiera všetky potrebné údaje. Tieto informácie sú zásadné pre vypracovanie presného návrhu a plánu inštalácie. V závislosti od špecifických podmienok môže byť potrebné pripraviť špeciálne vybavenie ešte pred samotným začiatkom montáže. Dôkladný zber údajov výrazne zvyšuje pravdepodobnosť rýchleho a bezproblémového priebehu celej inštalácie.
2. Príchod inštalačného tímu a príprava
Pred príchodom technikov by ste mali byť informovaní o presnom čase ich návštevy. Vedúci inštalácie vás oboznámi s plánom práce a skontroluje detaily objednávky, vrátane typu zariadenia, príslušenstva a akýchkoľvek špeciálnych požiadaviek. Tento krok je dôležitý na predchádzanie nedorozumeniam. Zatiaľ čo prebieha kontrola podkladov, ostatní členovia tímu začnú s prípravou pracovného priestoru. To zahŕňa ochranu podláh, prípravu náradia a zavedenie bezpečnostných opatrení, ako je odpojenie elektriny na existujúcich systémoch.
3. Príprava miesta pre klimatizačnú jednotku

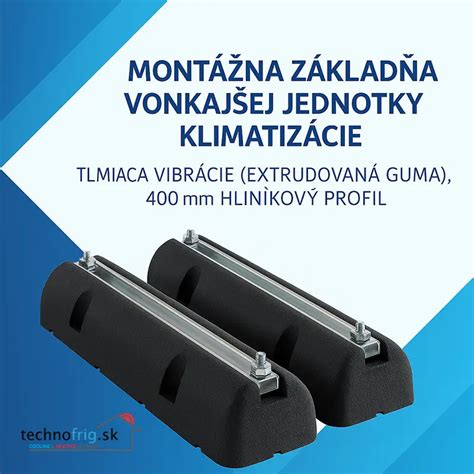

Pred samotnou inštaláciou vonkajšej jednotky je často nevyhnutné upraviť pôvodné umiestnenie. Ide najmä o výmenu úchytov a vyrovnanie podložky, na ktorú bude jednotka osadená. Moderné klimatizačné jednotky sú často väčšie a ťažšie, preto je kľúčové zabezpečiť pevný a rovný podklad. Na upevnenie sa používajú špeciálne konzoly, ktoré sa vyberajú na základe nosnosti a rozmerov vonkajšej jednotky. Kompozitné podložky sú ľahké, odolné voči poveternostným vplyvom a zároveň lepšie tlmia vibrácie, čím prispievajú k tichšej prevádzke.
Existuje niekoľko možností osadenia vonkajšej jednotky:
- Na konzoly upevnené na stene v určitej výške nad terénom.
- Na zem pomocou kompozitnej podložky alebo konzoly.
- Na streche (strešná aplikácia).
Je dôležité si uvedomiť, že po osadení vonkajšej jednotky by sa s ňou nemalo manipulovať, pretože jej komponenty sú pod tlakom a akýkoľvek posun môže viesť k trvalému poškodeniu.
4. Montáž nového medeného vedenia chladiva
Pri inštalácii klimatizácie sa vždy používajú nové medené trubky, ktoré tvoria dva okruhy: sacie (väčšie, vždy izolované) a kvapalinové (menšie). Potrubia sa dodávajú v kotúčoch a ich cieľom je viesť čo najrovnejšie s minimom zákrut. Meď sa tvaruje ručne alebo pomocou ohýbačky. Potrubia sa upevňujú pomocou pások každých 1,2 až 1,8 metra. Je dôležité použiť správne izolované uchytenie, aby sa zabránilo galvanickej korózii pri kontakte rôznych kovov.
Inštalácia potrubia prebieha nasledovne:
- Natiahnutie sacieho potrubia cez vyvŕtaný otvor smerom k vonkajšej jednotke a jeho zaistenie.
- Pozdĺž sacieho potrubia sa vedie kvapalinové potrubie a rovnako sa upevňuje.
- Celý systém musí byť bez zalomení a inštaluje sa ako jeden súvislý kus.
- Spolu s chladiacim vedením sa inštaluje aj nízkonapäťový riadiaci kábel, ktorý prenáša signál z termostatu ku klimatizačnej jednotke.
5. Nastavenie nového vonkajšieho kondenzátora
Po príprave konzoly, vedenia chladiva a elektroinštalácie sa prechádza k samotnej montáži vonkajšej jednotky (kondenzátora). Jednotka sa opatrne vyloží z obalu a osadí na pripravenú podložku. Dôkladná kontrola pred a po montáži je nevyhnutná pre zabezpečenie spoľahlivej prevádzky. Následne sa pripájajú medené rozvody k servisným ventilom na kondenzátore. Tieto spoje sa musia tvrdo spájkovať pomocou kyslíka a acetylénu a špeciálnej plniacej tyče, čím sa dosiahne pevné a nepriepustné spojenie.
Pred naplnením systému chladivom je v niektorých prípadoch (najmä pri veľkých systémoch) potrebné systém vyvákuovať na odstránenie vzduchu a vlhkosti.
6. Inštalácia nových rozvodov nízkeho napätia
Pre plnú funkčnosť systému je potrebné profesionálne pripojiť napájacie a riadiace vedenia. Inštalatér využíva existujúci napájací obvod z hlavného elektrického rozvádzača a na vonkajšej stene montuje novú servisnú odpájaciu skrinku (odpojovač). Táto skrinka obsahuje svorky pre prívod (line) z domového rozvádzača a výstup (load) pre kábel do klimatizačnej jednotky, čo umožňuje bezpečné odpojenie napájania pri servisných zásahoch. Riadiace vedenie prenáša signál z termostatu, aby klimatizácia reagovala na zmeny teploty a vlhkosti v interiéri.
7. Proces uvedenia do prevádzky a testovanie
Po dokončení inštalácie nasleduje kľúčová fáza - uvedenie systému do prevádzky a testovanie. Systém musí bežať minimálne 15 až 20 minút, aby sa chladivo rovnomerne rozložilo a mohol prebehnúť efektívny proces chladenia. Je dôležité, aby bol priestor počas testovania zaťažený (napr. s vnútornou teplotou nad 24 °C), čo umožňuje presné nastavenie a overenie chladenia.
Počas testovania technik kontroluje množstvo technických parametrov, vrátane:
- Tlak v sacom a kvapalinovom potrubí
- Teplota medeného potrubia (sacie aj kvapalinové)
- Prehriatie a podchladenie chladiva
- Vonkajšia a vnútorná teplota
- Vnútorná vlhkosť
- Statický tlak
- Pokles teploty vzduchu
- Prúdové zaťaženie (kompresor, ventilátory)
- Celková dĺžka medených potrubí
- Výškový rozdiel medzi jednotkami
Tieto údaje slúžia ako základná diagnostika a záruka správnej montáže.
1. Úvod do nefunkčného testovania | Performance testing aplikácie | UNIQA GSC tutoriály
Montáž klimatizácie na fasáde bytového domu
Inštalácia klimatizácie na fasáde bytového domu si vyžaduje dodatočné kroky a povolenia. Fasáda je spoločným majetkom všetkých vlastníkov bytov, preto je na akýkoľvek zásah potrebné získať súhlas nadpolovičnej väčšiny vlastníkov. V niektorých prípadoch môže byť tento typ montáže aj úplne zakázaný.
Postup pri montáži na fasáde bytového domu:
- Získanie súhlasu vlastníkov: Je potrebné vypracovať žiadosť o montáž, ktorá obsahuje informácie o type klimatizácie, jej hlučnosti, spôsobe odvodu kondenzátu a vyhlásenie o zhode. Následne je potrebné zozbierať podpisy od nadpolovičnej väčšiny vlastníkov.
- Ohlásenie stavebnému úradu: Montáž klimatizácie na fasáde sa považuje za stavebnú úpravu, ktorá sa musí ohlásiť príslušnému stavebnému úradu.
- Súhlas bytového družstva alebo správcu: Je potrebné požiadať o súhlas aj správcu bytového domu, ktorý môže mať vlastné špecifické požiadavky.
Pri montáži na zateplenú fasádu je dôležité konzultovať postup so správcom a realizačnou firmou, aby nedošlo k strate záruky na zateplenie. V prípade, že dom nie je zateplený, odporúča sa použiť dlhšie konzoly, aby sa medzi jednotku a fasádu mohla v budúcnosti umiestniť izolácia.
Na čo si dať pozor pri montáži na fasáde:
- Hluk: Aj pri najtichšom zariadení môže zle umiestnená vonkajšia jednotka spôsobovať hluk, ktorý ruší susedov.
- Estetika a vzhľad budovy: Montáž by mala byť vykonaná tak, aby nenarúšala celkový vzhľad bytového domu.
- Tepelné mosty a vlhnutie fasády: Nesprávna montáž môže viesť k vzniku tepelných mostov alebo k vlhnutiu fasády.
- Odvod kondenzátu: Je nevyhnutné zabezpečiť správny odvod kondenzátu, aby nepoškodzoval fasádu, neobtekal okná susedov alebo neznečisťoval okolie. Možnosti zahŕňajú zvedenie do odkvapovej rúry (so súhlasom správcu), zber do nádoby alebo priame napojenie do kanalizácie (pri novostavbách).
V prípade, že sa bytový dom nachádza v pamiatkovej zóne, je potrebné získať aj povolenie od Pamiatkového úradu.
Montáž klimatizácie na fasáde rodinného domu
Montáž klimatizácie na fasáde rodinného domu je výrazne jednoduchšia a nevyžaduje žiadne špeciálne povolenia ako v bytovom dome. Stavebné povolenie zvyčajne nie je potrebné, pretože klimatizácia sa považuje za technické zariadenie. Napriek tomu je dôležité dbať na komfort susedov a celkovú estetiku domu.
Odporúčané umiestnenie a ochrana:
- Zadná strana nehnuteľnosti: Ideálne je umiestniť vonkajšiu jednotku na zadnú stranu domu, aby nenarúšala prednú fasádu.
- Možnosti umiestnenia: Alternatívami sú strecha, podhľad strechy alebo podstavec na zem.
- Ochrana pred poveternostnými vplyvmi: Vonkajšiu jednotku by ste mali chrániť pred priamym slnkom a silným dažďom. Ideálne sú severná a východná strana. Zvážte aj vplyv odrazených slnečných lúčov od betónových povrchov.
- Strieška: Jednoduchým riešením na ochranu jednotky pred dažďom a snehom je montáž striešky.
Ďalšie aspekty pri montáži na fasáde rodinného domu:
- Kvalitné konzoly: Je dôležité použiť kvalitné, odolné a dostatočne nosné konzoly, ktoré sú chránené proti korózii.
- Odvod kondenzátu: Zabezpečte správny odvod kondenzátu, aby nedochádzalo k poškodeniu fasády alebo obťažovaniu okolia.
- Stavebné úpravy: Na prepojenie vnútornej a vonkajšej jednotky bude potrebné vyvŕtať otvor cez stenu.
Dôležitosť profesionálnej montáže a údržby
Klimatizácia je dlhodobá investícia, a preto je správna montáž kľúčová pre jej výkon a životnosť. Neodborná inštalácia môže viesť k:
- Poškodeniu zariadenia
- Stráte záruky
- Zvýšeniu spotreby elektrickej energie
- Zníženiu účinnosti chladenia/kúrenia
- Riziku úrazu
- Poškodeniu fasády budovy
Okrem odbornej montáže je dôležitá aj pravidelná údržba a čistenie klimatizačných zariadení. Zanedbaná údržba môže viesť k hromadeniu nečistôt a plesní, ktoré negatívne vplývajú na zdravie a znižujú výkon systému, čím sa zvyšujú prevádzkové náklady.
FAQ - Často kladené otázky
Prečo musí montáž vykonávať certifikovaný odborník?
Montáž klimatizácie zahŕňa elektropráce, prácu s chladivom a tlakové spoje. Skratky pri montáži znižujú účinnosť, zvyšujú náklady a skracujú životnosť systému. Navyše, zákony vyžadujú certifikát o spôsobilosti na prácu s chladiacimi médiami a osvedčenie o elektrotechnickej spôsobilosti.
Ako prebieha úvodná obhliadka a zber údajov?
Technik skontroluje existujúci stav a zistí technické dáta potrebné pre presný návrh. Dobrý zber informácií skracuje čas montáže a znižuje riziká.
Ako sa pripravuje miesto pre vonkajšiu jednotku?
Zabezpečí sa pevný, rovný podklad pomocou kompozitnej podložky, stenových konzol alebo strešnej aplikácie. Správna konzola tlmí vibrácie a uľahčuje budúce vyrovnanie.
Prečo sa používajú nové medené potrubia a ako sa vedú?
Montuje sa súvislá sada sacieho (izolované) a kvapalinového vedenia, čo najrovnejšie, s uchytením každých cca 1,2-1,8 m. Správne izolované úchyty bránia galvanickej korózii a únikom chladiva.
Ako vyzerá správne elektro a riadiace zapojenie?
Napájanie cez novú odpájaciu skrinku (line/load) umožňuje bezpečné servisné odpojenie. Riadiaci kábel prenáša signál z termostatu/riadiacej dosky pre automatické spínanie.
Prečo je tvrdospájkovanie dôležité a čo zahŕňa spustenie systému?
Tvrdospájkované spoje zaručujú tesnosť okruhu. Pri spustení v záťaži (15-20 min) sa kontrolujú tlaky, teploty, prehriatie/podchladenie, ΔT a prúdy, čím sa potvrdí správne nastavenie systému.
