Plynový kondenzačný kotol predstavuje najúspornejšiu alternatívu pre vykurovanie domácností, kancelárií a iných priestorov, najmä pri novostavbách, ale aj pri rekonštrukciách budov. Vďaka svojej vysokej účinnosti umožňuje dosiahnuť značné finančné úspory oproti tradičným kotlom.
Princíp fungovania kondenzačného kotla
Zatiaľ čo bežný kotol využíva na ohrev vykurovacej vody výhradne spaľovanie paliva, kondenzačný kotol disponuje špeciálnym tepelným výmenníkom. V tomto výmenníku dochádza k predohrevu vratnej vody z vykurovacieho systému pomocou tepla obsiahnutého v spalinách. Vodná para obsiahnutá v spalinách kondenzuje (mení sa na vodu), čím odovzdáva svoju latentnú tepelnú energiu vratnej vode. Tento proces umožňuje dosiahnuť najnižšiu možnú teplotu spalín a tým aj najúspornejšiu prevádzku.
Teplota spalín pri kondenzačných kotloch je len o približne 15 °C vyššia ako teplota vratnej vody. Účinnosť kondenzačného kotla, počítaná zo spaľovacieho tepla, môže dosiahnuť až 98 %. Zvyšné 2 % predstavujú straty v spalinách, sálaním kotla a v odvádzanom kondenzáte. Vďaka tomu je využitie energie obsiahnutej v plyne oproti iným kotlom mimoriadne vysoké.
Výhody a konštrukčné prvky kondenzačných kotlov
Kompaktné rozmery umožňujú montáž kondenzačných kotlov prakticky kdekoľvek - v kúpeľni, predsieni či kuchyni. Kotly sa najčastejšie umiestňujú na podlahu a môžu mať integrovaný zásobník na ohrev teplej vody, alebo sa kombinujú s externým solárnym ohrevom. Tieto zostavy sa nazývajú aj plynové kondenzačné jednotky a vďaka vysokému tepelnému výkonu sa používajú na vykurovanie väčších objektov, ako sú bytové domy.
Pre zvýšenie vykurovacieho výkonu je možné niektoré kondenzačné kotly zapojiť do kaskády (od 2 kusov), čo je bežné pri výkone od stoviek kW.
Moderné kondenzačné kotly využívajú výkonovú moduláciu na znižovanie výkonu pri nižších tepelných požiadavkách. Táto funkcia umožňuje kotlu regulovať svoj vykurovací výkon podľa aktuálnej vonkajšej teploty a potrieb vykurovacieho systému, čím sa predchádza neefektívnemu cyklovaniu (opakovanému zapínaniu a vypínaniu ohrevu). Ideálny kotol by mal byť schopný plynule regulovať výkon v širokom rozsahu, napríklad od 10 % do 100 % menovitého výkonu.
Ekvitermická regulácia
Ekvitermická regulácia automaticky nastavuje teplotu vykurovacej vody na základe aktuálnej vnútornej a vonkajšej teploty, pričom využíva údaje z vonkajšieho snímača a prednastavenú ekvitermickú krivku. V teplejšom počasí kotol automaticky zníži teplotu vykurovacej vody, aby sa zachovala tepelná pohoda v interiéri. Využitím ekvitermickej regulácie sa znižujú tepelné straty a náklady na vykurovanie.
Ďalšou možnosťou úspory pri nútenom obehu vykurovacej vody je regulácia otáčok obehového čerpadla. Na jar a na jeseň, pri vyšších vonkajších teplotách, toto opatrenie znižuje teplotu vratnej vody a rozširuje tak pásmo využitia kondenzácie.
Porovnanie s tradičnými kotlami
Kondenzačné kotly sú nesporne najúspornejšou voľbou pri vykurovaní zemným plynom. Tradičné „nekondenzačné“ kotly znamenajú zbytočné plytvanie palivom a financiami. Hoci počiatočná cena tradičných kotlov môže byť nižšia, dlhodobé ročné úspory paliva pri kondenzačných kotloch túto počiatočnú investíciu mnohonásobne prevýšia. Tradičné kotly spotrebúvajú viac paliva, produkujú viac spalín a škodlivín, pričom pracujú pri vyšších teplotách, čo vedie k vyššej koncentrácii škodlivých látok v spalinách.
Špecifiká komínových systémov pre kondenzačné kotly
Kľúčovým aspektom pri inštalácii kondenzačného kotla je správne navrhnutý a nainštalovaný komínový systém. Vzhľadom na režim kondenzácie musia byť tepelné výmenníky v kotloch a komínové konštrukcie vyrobené z antikorózneho materiálu.
Prečo je potrebné prevložkovanie komína?
Pri výmene starého kotla za moderný kondenzačný je často nevyhnutné prispôsobiť aj komínový systém, čo sa nazýva prevložkovanie komína. Tento proces je kľúčový pre správne a bezpečné fungovanie nového vykurovacieho zariadenia z niekoľkých dôvodov:
- Odolnosť voči kondenzátu: Kondenzačné kotly produkujú viac vlhkosti a ich spaliny majú nižšiu teplotu. Tým dochádza k intenzívnejšej tvorbe kyslého kondenzátu v komíne, ktorý môže poškodiť bežné komínové materiály. Špeciálne vložky zabezpečujú potrebnú odolnosť.
- Úprava priemeru komína: Moderné kondenzačné kotly často vyžadujú komíny s menším priemerom pre optimálnu účinnosť. Vložkovanie umožňuje prispôsobiť existujúci komín špecifickým požiadavkám kotla, čím sa zabezpečí správny ťah spalín.
- Bezpečnosť a efektivita: Správne prevedené vložkovanie zaručuje bezpečné odvádzanie spalín, čím predchádza spätnému ťahu do obytných priestorov. Zároveň prispieva k celkovej vyššej účinnosti vykurovacieho systému a zníženiu spotreby energie.
Materiály pre komínové vložky
Na vložkovanie komínov pre kondenzačné kotly sa používajú špeciálne materiály odolné voči vlhkosti, kyselinám a korózii:
- Plastové vložky: Najčastejšie polypropylénové (PP) vložky, ktoré sú veľmi obľúbené pre svoju vynikajúcu odolnosť voči kondenzátu a korózii. Sú vhodné pre nízke teploty spalín.
- Nerezové vložky: Špeciálne nerezové vložky sú tiež vhodnou voľbou, odolné voči kyselinám a korózii. Používajú sa najmä pri vyšších prevádzkových teplotách spalín, kde plast nie je vhodný.
Postup pri prevložkovaní komína
Prevložkovanie komína je odborná činnosť, ktorá by mala byť zverená profesionálom. Typický postup zahŕňa:
- Prehliadka komína: Dôkladná kontrola stavu existujúceho komína, často pomocou inšpekčnej kamery.
- Výber vhodnej vložky: Na základe technických parametrov kotla a stavu komína sa vyberie najvhodnejší typ a priemer vložky.
- Inštalácia vložky: Zavedenie a dôkladné upevnenie vložky, s následným prepojením s kotlom.
- Kontrola a revízia: Komplexná kontrola celej sústavy a následná revízia oprávnenou osobou.
Možnosti pripojenia kondenzačného kotla na komín
Pre kondenzačné kotly existujú špecifické komínové systémy, ktoré umožňujú efektívne a bezpečné odvádzanie spalín a prívod vzduchu:
Vzduchovo-spalinové komínové systémy
Tieto systémy, často označované ako "turbo", umožňujú súčasné privádzanie spaľovacieho vzduchu a odvádzanie spalín jednou koncentrickou rúrou. Výhodou je, že vzduch na spaľovanie nie je odoberaný z interiéru, čím sa neochladzuje miestnosť.
- Pre interiérové použitie: Kovový vzduchovo-spalinový systém s koncentrickými rúrami.
- Pre exteriérové použitie: Koncentrický systém z nehrdzavejúcej ocele s tepelnou izoláciou.
- Pre viacero spotrebičov: Umožňuje pripojenie viacerých plynových spotrebičov jednou koncentrickou rúrou, ideálne pre bytové domy.

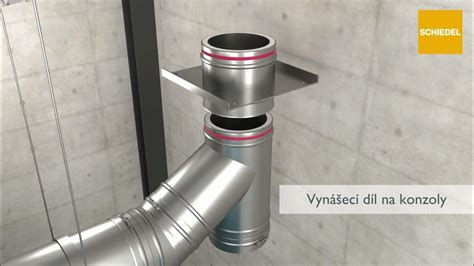

Kovové komíny
Pre kondenzačné plynové kotly sa používajú kovové komíny vyrobené z nehrdzavejúcej ocele (napr. trieda EN 1.4404 alebo EN 1.4828). Môžu byť:
- Dvojplášťové komínové systémy: Skladajú sa z dvoch stien s tepelnou izoláciou, určené na odvod spalín od rôznych typov palív a pracujúce v podtlakovej aj pretlakovej prevádzke.
- Systémové komíny s priebežnou tepelnou izoláciou: Dvojplášťové systémy s farebným vonkajším obalom, vhodné pre rôzne typy kotlov.
Plastové komínové systémy
Plastové systémy, najčastejšie z polypropylénu (PPH), sú špecificky určené pre nízkoteplotné kondenzačné kotly kvôli ich odolnosti voči kyslému kondenzátu. Ponúkajú sa v rôznych prevedeniach:
- Jednovrstvové systémy: Pre priame komínové prieduchy, vrátane vložkovania.
- Koncentrické systémy: Kombinujú vnútornú spalinovú rúru s vonkajším plášťom, vhodné pre vnútorné aj vonkajšie inštalácie.
- Flexibilné systémy: Flexibilné hadice určené na zasúvanie do existujúcich komínových prieduchov.
Špeciálne systémy sú navrhnuté pre odvod spalín z plynových a kondenzačných kotlov s maximálnou teplotou spalín do 120 °C a sú vhodné pre podtlakové aj pretlakové spalinové cesty.
How Does a Chimney Flue Work?
Legislatívne a technické požiadavky pri výmene kotla
Výmena plynového kotla podlieha legislatívnym a technickým predpisom:
- Stavebný zákon: Výmena kotla je definovaná ako údržba stavby. V niektorých prípadoch môže vyžadovať ohlásenie stavebnému úradu.
- Všeobecné technické požiadavky na výstavbu: Každý pripojený spotrebič musí vyhovovať danému druhu plynu a prevádzkovému pretlaku a byť umiestnený v priestore zodpovedajúcom jeho výkonu.
- Posúdenie autorizovaným projektantom: Odporúča sa poradiť sa s projektantom pre súlad s platnými predpismi.
Pri výmene kotla je nevyhnutné preveriť typ spotrebiča a dodržať špecifické požiadavky na priestor, jeho umiestnenie a vetranie. Pri zmene priestoru, v ktorom je spotrebič umiestnený, je potrebné vykonať opätovné posúdenie bezpečnostných požiadaviek.
Špecifické problémy a riešenia
Pri prevádzke kondenzačných kotlov sa môžu vyskytnúť problémy, najmä pri nevhodne navrhnutých komínových systémoch:
- Nedostatok vzduchu pri ohreve TÚV: Môže byť spôsobený obmedzeným prietokom vzduchu cez komínový systém, najmä ak je jeho časť vedená v chladnom prostredí. Riešením je zabezpečenie dostatočného prívodu spaľovacieho vzduchu.
- Použitie starých komínov: Staré dymovody z klasických kotlov nie sú vhodné pre kondenzačné kotly. Do starého murovaného komína je možné vložiť vhodnú plastovú alebo nerezovú vložku s primeraným priemerom.
- Vodorovný odvod spalín: V niektorých prípadoch, najmä pri starších domoch, je možné riešiť odvod spalín vodorovne cez stenu, avšak táto možnosť podlieha platným normám a predpisom.
Pri inštalácii kondenzačného kotla je kľúčová aj moderná regulácia systému, ktorá zabezpečí komfort bývania a úsporu paliva. Jednoduchý izbový termostat je pre tento účel nevhodný.
