Princíp a fungovanie izbových termostatov

Externý termostat predstavuje kľúčový komponent pre efektívne riadenie vykurovacích a chladiacich systémov. Jeho primárnou úlohou je udržiavať požadovanú teplotu v miestnosti prostredníctvom regulácie prevádzky kotla, klimatizačnej jednotky alebo iného vykurovacieho/chladiaceho zariadenia. Správne zapojenie a pochopenie princípu fungovania externého termostatu sú nevyhnutné pre optimálny výkon a energetickú účinnosť celého systému.

Moderné izbové termostaty sú na prvý pohľad elegantné vychytávky, ktoré možno pripevniť na stenu alebo postaviť na poličku. Pri bližšom preskúmaní sa ukazuje, že pod vrstvou skla a plastu ukrývajú množstvo praktických funkcionalít, ktoré pomáhajú udržiavať tepelnú pohodu 24 hodín denne.

Ako funguje externý termostat

Externý termostat funguje na základe merania aktuálnej teploty v miestnosti a jej porovnávania s nastavenou cieľovou teplotou. Ak dôjde k odchýlke, termostat vyšle signál riadiacej jednotke vykurovacieho alebo chladiaceho systému, aby upravila svoju činnosť.

Senzor teploty

Srdcom každého termostatu je teplotný senzor. Ten neustále monitoruje okolitú teplotu a prevádza ju na elektrický signál. V závislosti od typu termostatu môžu byť použité rôzne technológie senzorov, ako sú termistory, RTD (rezistenčné teplotné detektory) alebo termočlánky. V moderných externých termostatoch sa často stretávame s digitálnymi senzormi, ktoré poskytujú vysokú presnosť a rýchlu odozvu.

Riadiaca jednotka a logika

Signál zo senzora je spracovaný riadiacou jednotkou termostatu. Táto jednotka obsahuje logiku, ktorá porovnáva nameranú teplotu s užívateľom nastavenou cieľovou hodnotou. Na základe tohto porovnania termostat rozhodne, či je potrebné systém zapnúť, vypnúť alebo ponechať v aktuálnom stave.

Výstupný signál

Po spracovaní informácií termostat generuje výstupný signál, ktorý je posielaný do vykurovacieho alebo chladiaceho zariadenia. Tento signál je zvyčajne vo forme elektrického impulzu alebo zmeny napätia/prúdu, ktorý aktivuje alebo deaktivuje príslušné relé alebo iný spínací prvok v riadenej jednotke.

Typy externých termostatov a ich zapojenie

Existuje niekoľko typov externých termostatov, ktoré sa líšia svojimi funkciami, spôsobom napájania a spôsobom zapojenia do systému.

Nízkonapäťové termostaty (24V AC)

Tieto termostaty pracujú s nízkym napätím (typicky 24V AC) a sú najbežnejším typom pre domácnosti. Ich zapojenie zahŕňa pripojenie k nízkonapäťovému transformátoru, ktorý je súčasťou vykurovacieho alebo chladiaceho systému. Kľúčové svorky pre pripojenie sú:

• R (alebo Rh/Rc): Napájanie 24V AC. V systémoch s oddeleným napájaním pre kúrenie (Rh) a chladenie (Rc) je potrebné ich správne pripojiť.
• W: Pripojenie k vykurovaciemu zariadeniu. Uzavretie tohto obvodu aktivuje kúrenie.
• Y: Pripojenie k chladiacemu zariadeniu. Uzavretie tohto obvodu aktivuje chladenie.
• G: Pripojenie k ventilátoru. Aktivuje ventilátor na cirkuláciu vzduchu.
• C: Spoločný vodič pre trvalé napájanie termostatu (nie vždy je potrebný, ale odporúča sa pre pokročilé funkcie).

Sieťové termostaty (230V)

Tieto termostaty pracujú priamo so sieťovým napätím 230V a sú často používané pre priame ovládanie elektrických vykurovacích telies alebo priamo pripojených kotlov. Zapojenie je priamejšie, ale vyžaduje zvýšenú opatrnosť kvôli práci s vysokým napätím:

• L (alebo fáza): Pripojenie fázového vodiča zo siete.
• N (alebo nulový vodič): Pripojenie nulového vodiča zo siete.
• 1 (alebo výstup): Výstupný vodič, ktorý sa pripája k vykurovaciemu alebo chladiacemu zariadeniu.

Pri zapojení sieťového termostatu je nevyhnutné dodržiavať všetky bezpečnostné pokyny a v prípade neistoty sa obrátiť na kvalifikovaného elektrikára.

Bezdrôtové termostaty

Bezdrôtové termostaty pozostávajú z dvoch častí: prijímača, ktorý je pripojený k vykurovaciemu/chladiacemu zariadeniu, a vysielača (samotného termostatu), ktorý komunikuje s prijímačom bezdrôtovo. Zapojenie prijímača je podobné ako pri káblových termostatoch, ale nevyžaduje vedenie káblov po celom dome.

Mechanické termostaty

Ručné, manuálne termostaty sú jednoduché zariadenia, ktoré slúžia na zapínanie a vypínanie vykurovacieho systému prostredníctvom bimetalového čidla. Ich prevádzka je čisto mechanická a zameriava sa iba na základné funkcie vykurovania, konkrétne na zmenu teploty v miestnosti. Výhodou týchto termostatov je, že nevyžadujú elektrickú energiu. Aj keď sú mechanické termostaty cenovo dostupné a ľahko použiteľné, ich najväčší nedostatok spočíva v tom, že nie sú programovateľné.

Elektronické a programovateľné termostaty

Elektronické termostaty sú zariadenia so širokými možnosťami nastavenia, vrátane možnosti nastavenia hysterézie. Hysterézia je parameter, ktorý ovplyvňuje tepelnú pohodu v domácnosti a náklady na vykurovanie tým, že zabraňuje príliš častému zapínaniu vykurovacieho systému, čím prispieva k jeho efektívnemu fungovaniu. Mnohé z nich sú programovateľné, čo umožňuje prispôsobiť teplotu v závislosti od dennej doby, aktuálnej potreby alebo iných faktorov. Vďaka tomu je možné nastaviť rôzne teplotné rozsahy na dlhšie časové obdobie.

Smart termostaty (WiFi, ZigBee, MESH)

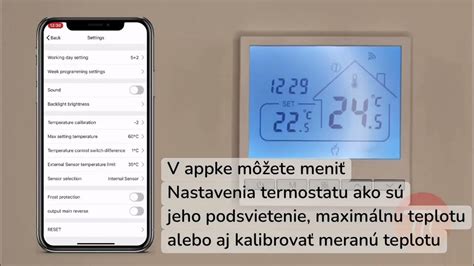

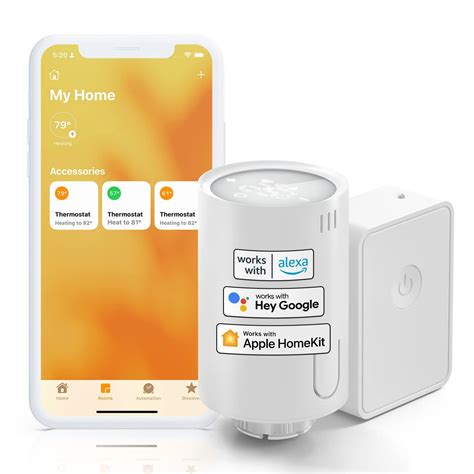

Moderné termostaty pripojené k internetu ponúkajú možnosť diaľkového ovládania cez aplikáciu v smartfóne. Medzi zaujímavé funkcie patria napríklad štatistiky využitia energie. WiFi termostaty sú ideálnou voľbou pre tradičné radiátory, elektrické radiátory aj podlahové vykurovanie. Termostaty ZigBee ponúkajú bezdrôtové ovládanie a programovanie, čo domovu pridáva nielen moderný vzhľad, ale aj múdru funkčnosť. Vďaka technológii ZigBee sa domov stáva inteligentným a užívateľsky prívetivým. Funkcie ako MESH, ZigBee alebo Wi-Fi umožňujú ovládať termostat odkiaľkoľvek na svete prostredníctvom smartfónu. Technológia MESH navyše umožňuje priamu komunikáciu medzi termostatmi a prenos signálu ďalej.

Alternatívnou možnosťou je zásuvkový termostat, ktorý nevyžaduje inštaláciu. Stačí ho zapojiť do zásuvky, nabiť batériu, naprogramovať časy a teploty a pripojiť vykurovacie zariadenie. Pre prípad výpadku prúdu alebo náhodného odpojenia termostat uchováva nastavenie vďaka pamäti.

Dôležité aspekty pri inštalácii a zapojení

Pri inštalácii a zapojení externého termostatu je potrebné venovať pozornosť niekoľkým kľúčovým aspektom.

Výber správneho miesta

Termostat by mal byť umiestnený na vnútornom stene, mimo priameho slnečného žiarenia, prievanu, zdrojov tepla (radiátory, spotrebiče) alebo chladu (okná, dvere). Ideálne miesto je v obývacej izbe alebo v miestnosti, kde trávite najviac času, vo výške približne 1,5 metra od podlahy.

Správne pripojenie vodičov

Je nevyhnutné presne dodržať schému zapojenia výrobcu termostatu a zariadenia, ktoré ovláda. Nesprávne pripojenie môže viesť k nefunkčnosti, poškodeniu zariadenia alebo dokonca k nebezpečným situáciám.

Napájanie

Uistite sa, že termostat je správne napájaný. Nízkonapäťové termostaty vyžadujú funkčný transformátor, zatiaľ čo sieťové termostaty musia byť pripojené k správnym fázovým a nulovým vodičom.

Kalibrácia a nastavenie

Po zapojení je často potrebné termostat skontrolovať a nastaviť jeho parametre, ako je cieľová teplota, hysterézia (rozdiel teplôt medzi zapnutím a vypnutím) a prípadné programovacie funkcie. Niektoré termostaty vyžadujú aj kalibráciu senzora.

Špecifiká termostatov pre podlahové vykurovanie

Termostat je kľúčovou súčasťou podlahového vykurovania, ktorá ovplyvňuje jeho efektivitu. Nespoľahlivý termostat môže výrazne zhoršiť výkon aj najlepšieho systému. Dnešné technológie umožňujú efektívne nastaviť a regulovať tepelný výkon podlahového kúrenia.

Princíp teplotnej regulácie je založený na časovom otváraní ventilov rozdeľovača vykurovacích okruhov. Pre efektívne vykurovanie je ideálnym riešením zónová regulácia, ktorá umožňuje nastaviť teplotu v konkrétnej miestnosti a konkrétnom čase.

Pripojenie a snímanie teploty podlahového kúrenia

Termostat pre elektrické podlahové kúrenie sa priamo pripojí na elektrické vykurovacie káble v podlahe, ktoré majú výkon od 2300 do 3680 W. Termostaty určené pre podlahové kúrenie sa napájajú priamo na 230 V elektrický okruh. Ovládanie kúrenia je zabezpečené vďaka podlahovej sonde, ktorá sníma aktuálnu teplotu podlahy. Na základe snímania môže udržať vopred nastavenú teplotu alebo vyhodnocovať, či nie je podlaha príliš horúca a následne zabraňuje jej prehriatiu, ktorú môžete nastaviť prostredníctvom termostatu alebo centrálnej riadiacej jednotky.

Následne prebieha pripojenie externého teplotného snímača, ktorý treba vložiť do rúrky, nachádzajúcej sa pod podlahovou krytinou. Medzi špičkou snímača a vyhrievacím káblom musia byť minimálne 3 centimetre. V prípade umiestnenia snímača do rúrky, kde sa nachádzajú káble iných obvodov, je potrebné počítať s rušením termostatu.

Typy snímania pri podlahovom vykurovaní

Pri termostatoch pre podlahové vykurovanie sa často stretávame s rôznymi režimami snímania teploty:

• V (miestnosť): Teplota je riadená vstavaným vnútorným čidlom, ktoré sleduje teplotu vzduchu v miestnosti.
• OU (podlaha): Teplota podlahy je kontrolovaná externým NTC čidlom, zatiaľ čo čidlo vzduchu v miestnosti je deaktivované.
• AI (kombinovaný): Vstavané čidlo reguluje teplotu vzduchu v miestnosti, zatiaľ čo podlahové čidlo meria teplotu podlahy.

Pokročilé funkcie a užívateľské režimy

Pre zabezpečenie tepelného komfortu a väčšej úspory sa oplatí využívať rôzne funkcie zariadenia.

Základné režimy

• Manuálny režim: Prvý z dostupných režimov v zariadeniach je manuálny. Najjednoduchšou verziou izbového regulátora, ktorá umožňuje nastaviť iba jednu konštantnú teplotu v miestnosti, je dvojstavový izbový regulátor.
• Režim deň/noc: Izbový regulátor v režime deň/noc je založený na dvoch hodnotách teploty. Prvá sa označuje ako denná teplota a druhá je nočná teplota. Izbové regulátory umožňujú nastavenie teploty v rozsahu typicky od 5 do 35°C.

Programovateľné režimy

• Týždenná regulácia: Izbový termostat je možné naprogramovať na celý týždeň s tým rozdielom, že možno odlíšiť dve teploty: dennú a nočnú. Vďaka týždennej regulácii môžete výrazne znížiť náklady na vykurovanie a zachovať plný tepelný komfort 24 hodín denne. Aby táto funkcia slúžila v praxi, je dôležité správne nastaviť aktuálny dátum a čas na displeji ovládača.
• Dovolenkový režim: Keď ste na dlhší čas mimo domova, príde vhod dovolenkový režim. V tomto prevádzkovom režime hodnota nízkej teploty nastavená používateľom zostáva nezmenená bez ohľadu na hodinu. Nemrznúca teplota je minimálna teplota v miestnosti, ktorá sa udržiava, keď ste dlhší čas mimo domova, aby sa vykurovacia inštalácia nepoškodila, najmä pri nízkych vonkajších teplotách.
• Príprava na stretnutia: Hodnotu teploty je možné nastaviť vopred a toto nastavenie používať vždy počas stretnutí vo väčšej skupine. To pomáha predísť prehrievaniu miestnosti a následným stratám tepla pri vetraní.

Inteligentné funkcie

• Funkcia Optimum Start: Ak klasický izbový termostat nastavíme tak, aby po znížení teploty v noci bola o 7. hodine ráno teplota 20°C, môžeme očakávať, že kým sa miestnosť vykúri, potrvá nejaký čas. Termostat vybavený funkciou Optimum Start sa učí zotrvačnosti domu a samotného systému ústredného kúrenia. Regulátor s vedomím tejto zotrvačnosti porovnáva nastavenú teplotu so skutočnou teplotou a na základe toho aktivuje zdroj tepla s primeraným predstihom, aby bola požadovaná teplota dosiahnutá presne v nastavenom čase.
• Snímač teploty podlahy: Je to doplnková funkcia, vďaka ktorej sa podlaha vo vykurovanej miestnosti nikdy nadmerne neochladí ani nezohreje.
• Hodinky s budíkom: Niektoré farebné izbové regulátory môžu fungovať aj ako hodinky s budíkom. Navyše je možné nastaviť, aby budík zvonil vo vybrané dni v týždni alebo raz.
• Ovládanie kúpeľní: V každom objekte sú miestnosti, kde je potrebné udržiavať vyššiu teplotu, napríklad kúpeľňa. Alternatívou ku klasickému izbovému termostatu sú dedikované kúpeľňové regulátory, ktoré umožňujú bezpečne ovládať ako podlahové vykurovanie, tak sledovať teplotu vzduchu v miestnosti. Zariadenie sa najčastejšie inštaluje v priľahlej miestnosti (napr. v predsieni), pričom čidlo vedie do kúpeľne cez stenu. Moderné termostaty môžu mať prídavné čidlo vzduchu, ktoré umožňuje pohodlné ovládanie teploty v kúpeľni.

Bežné problémy a ich riešenia

Pri prevádzke externého termostatu sa môžu vyskytnúť rôzne problémy:

• Nefunguje kúrenie/chladenie: Skontrolujte napájanie termostatu, správnosť zapojenia vodičov (W, Y), cieľovú teplotu a funkčnosť samotného vykurovacieho/chladiaceho zariadenia.
• Nesprávne meranie teploty: Uistite sa, že termostat nie je umiestnený v blízkosti zdrojov tepla alebo chladu. V prípade digitálnych termostatov môže pomôcť reštart alebo reset.
• Termostat sa neočakávane vypína/zapína: Skontrolujte nastavenie hysterézie. Príliš nízka hodnota môže spôsobiť časté spínanie.

Výber správneho termostatu pre efektívne vykurovanie

Výber správneho izbového termostatu je kľúčový pre efektívnu a úspornú prevádzku vykurovacieho systému. Pri voľbe termostatu je dôležité zohľadniť typ a parametre vašej vykurovacej inštalácie.

• Pokiaľ máte elektrické vykurovanie, odporúča sa, aby výkon vykurovacieho systému neprekročil 70 % maximálneho zaťaženia termostatu. Pri výbere elektrických ohrievačov alebo vykurovacej rohože či fólie na podlahu sa oplatí použiť bezdrôtové izbové termostaty. Zariadenie by malo byť vybavené snímačom teploty vzduchu vysokej triedy (snímač teploty podlahy je voliteľný).
• Pre tradičné radiátory, elektrické radiátory aj podlahové vykurovanie sú vhodné programovateľné WiFi termostaty.
• V prípade domov vybavených podlahovým vykurovaním je najlepšie voliť pokročilejšie, programovateľné regulátory, ktoré kombinujú riešenia typické pre inteligentnú domácnosť.
• Výberom ovládača s možnosťou ovládania cez WiFi získate možnosť riadiť teplotu doma cez váš chytrý telefón.
• Použitie termostatov s prídavným externým čidlom teploty vzduchu umožňuje inštaláciu termoregulátora mimo miestnosti, čo prináša pohodlie, pretože všetky termostaty ovládajúce jednotlivé miestnosti môžu byť inštalované na jednom mieste.

Pre zdravý a útulný domov je okrem dostatku prirodzeného svetla dôležitá aj čistota ovzdušia a teplota. Dôležité je tiež vedieť, že podlahové kúrenie je ideálne pre zateplené (zrekonštruované alebo novopostavené) stavby, ktoré majú zabezpečenú kvalitnú tepelnú izoláciu. Je potrebné zvážiť aj to, či sa v danej budove zdržiavate každý deň alebo len rekreačne.

Pri výbere termostatu sa odporúča riadiť sa skúsenosťami ostatných a zvoliť firmy, ktoré majú dobré referencie. V prípade, že si nie ste istí, ktorý termostat je pre vás ten pravý, je vhodné vyhľadať technické poradenstvo.
