Postup inštalácie klimatizácie

Na Slovensku používa klimatizáciu čoraz viac domácností. Leto je z roka na rok horúcejšie a je pravdepodobné, že o pár rokov bude klimatizácia spotrebičom, bez ktorého sa doma nezaobídete. Ak ste si vybrali vhodný model, ste presne v polovici cesty k príjemne vychladenej domácnosti. Čaká vás ešte montáž klimatizácie, ktorá je rovnako dôležitá ako samotný výber. Inštalácia klimatizačného zariadenia môže priniesť mnoho výhod do vášho domova alebo kancelárie.

Počiatočná investícia v podobe zakúpenej klimatizačnej jednotky je iba prvým krokom na ceste za príjemne vychladeným interiérom rodinného domu, bytu či kancelárie. Tým druhým, nemenej dôležitým, je samotná montáž. V tomto článku sa dozviete, ako prebieha montáž klimatizácie a prečo by ste ju mali nechať na odborníkov.

Prečo zveriť montáž klimatizácie odborníkom?

Mnohí domáci majstri si myslia, že montáž klimatizácie je jednoduchá záležitosť, ktorá sa dá naštudovať z videí na internete. Je to však omyl. Inštalácia klimatizácie nie je určená na to, aby ste si na jej inštalácii overovali svoje technické zručnosti. Montáž klimatizácie do bytu alebo domu totiž neznamená len pripevniť na stenu bielu skrinku.

Vnútornú i vonkajšiu jednotku je veľmi dôležité správne umiestniť, následne aj prepojiť komunikačným káblom a dvomi medenými trubkami, ktoré je potrebné naplniť chladivom. To si vyžaduje odborný prístup, pretože sa môžete stretnúť s problémom, ktorý nebudete vedieť vyriešiť. Bez špecializovaného náradia, kvalitných inštalačných komponentov a potrebných odborných znalostí sa nezaobídu ani tí najzručnejší majstri. Najlepším riešením je zveriť montáž klimatizácie do rúk skúsených odborníkov, pretože ide o zložitú úlohu, ktorá si vyžaduje účasť špecialistov.

Riziká neodbornej montáže

Neodbornou montážou klimatizácie môžete ohroziť jej funkčnosť, životné prostredie a poškodiť spoločný majetok obyvateľov bytového domu. Medzi hlavné riziká patria:

• Strata záruky: Klimatizačnú jednotku môžete pri neodbornej manipulácii poškodiť a stratíte tak nárok na záruku poskytovanú výrobcom.
• Nesprávna funkčnosť a poškodenie: Zariadenie nemusí fungovať podľa očakávaní, môže chladiť slabo, byť hlučnejšie, alebo dokonca dôjde k jeho poškodeniu.
• Zranenie pri inštalácii: Pri neodbornej inštalácii sa môžete zraniť.
• Poškodenie fasády: Môže dôjsť k poškodeniu fasády budovy pri inštalácii vonkajšej jednotky, prípadne k vzniku tepelných mostov.
• Problémy s chladiacou kvapalinou: Pri nesprávnej manipulácii s chladivom hrozí vytekanie vody z klimatizácie, nižšia účinnosť chladenia, no zároveň zvyšovanie výkonu a tým aj spotreby elektriny.
• Zlá voľba modelu: Môžete si vybrať príliš slabý model, ktorý bude bežať neustále na plný výkon s vysokou spotrebou energie, alebo príliš výkonný model, za ktorý zbytočne zaplatíte viac.
• Nevhodné umiestnenie: Nekvalifikovaná montáž môže viesť k nesprávnemu osadeniu vnútornej jednotky, ktorá potrebuje miesto s dobrou cirkuláciou vzduchu, alebo vonkajšej jednotky, ktorá by mala byť z dôvodu čistenia a údržby inštalovaná na ľahko prístupnom mieste.
• Nesprávne pripojenie: Neodbornou montážou hrozí nesprávne pripojenie klimatizácie k elektrickej sieti alebo nevhodne zvolené odvádzanie kondenzu.
• Statické narušenie: Sekaním vodorovnej drážky do nosnej steny môžete narušiť statiku budovy.

Legislatívne požiadavky a certifikácia

Odbornú montáž klimatizácie nemôže vykonávať hocikto. Podľa platnej legislatívy potrebujete na vykonávanie tejto činnosti certifikát o odbornej spôsobilosti narábať s chladiacimi médiami (podľa nariadenia EP a Rady EÚ č. 517/2014 a Zákona 286/2009 Z. z.). Ide o plyn s intenzívnym skleníkovým efektom. Taktiež je potrebné osvedčenie o odbornej spôsobilosti elektrotechnika (Vyhláška 508/2009 Z. z.) pre správne a bezpečné pripojenie k elektrickej sieti. Profesionálni montéri disponujú všetkými potrebnými oprávneniami a vedia si poradiť s akýmkoľvek technickým problémom.

Proces montáže klimatizácie: od obhliadky po spustenie

Profesionálna montáž klimatizácie je komplexný proces, ktorý začína dôkladnou prípravou a plánovaním.

Predmontážna obhliadka a plánovanie

Obhliadka miesta montáže priamo u zákazníka je prvou fázou montáže. Ideálne je, ak obhliadku vykonáva práve pracovník, ktorý bude následne samotnú montáž realizovať. Počas obhliadky vám montážny pracovník navrhne najoptimálnejšie miesto na osadenie klimatizácie a zároveň sa dohodnete na spôsobe uloženia potrubia i káblov. Pri obhliadke priestoru alebo v rámci online poradenstva konzultujú profesionáli s klientom umiestnenie vonkajšej a vnútornej jednotky tak, aby chladenie/kúrenie bolo v tomto priestore čo najefektívnejšie. Takisto je potrebné overiť, kde sa bude klimatizácia napájať na zdroj energie a kde sa bude odvádzať kondenzovaná voda.

Výber miesta pre vnútornú jednotku

Rozhodnutie, kde vo vašej domácnosti umiestnite vnútornú jednotku klimatizácie, je dôležité z dvoch dôvodov. Po prvé, zariadenie musíte umiestniť tak, aby miestnosť, ktorú potrebujete vychladiť, dosiahla čo najrýchlejšie vami požadovanú teplotu. Po druhé, miesto, kde klimatizáciu nainštalujete, môže podporiť jej funkcie chladenia či vykurovania a zároveň má veľký vplyv na jej energetickú efektívnosť. Pri obhliadke a osobnej konzultácii dokážu odborníci vhodne usmerniť vaše predstavy o umiestnení vnútornej jednotky.

Pre vnútornú jednotku klimatizácie by ste mali vybrať miestnosť, v ktorej býva počas dňa najviac teplo a najviac sa v nej zdržiavate. Pre 1-izbový a 2-izbový byt zvyčajne postačí jedna klimatizácia typu split (s 1 vnútornou a 1 vonkajšou jednotkou), pričom zvyšné miestnosti vychladíte cez otvorené dvere. Pre väčšie byty môžete zvoliť buď dve a viac klimatizácií typu split, alebo jednu klimatizáciu typu multisplit, ktorá sa skladá z jednej vonkajšej jednotky obsluhujúcej dve alebo viaceré vnútorné jednotky, na ktorých si môžete nastaviť teplotu nezávisle od seba.

Princípy správneho umiestnenia vnútornej jednotky:

• Dostatok priestoru: Vnútorná jednotka musí mať okolo seba dostatok priestoru na prúdenie vzduchu, ideálne 15 až 20 centimetrov z každej strany.
• Vzdialenosť od stropu: Vzduch na chladenie sa nasáva zhora, preto sa vnútorná jednotka nemôže inštalovať celkom ku stropu. Odporúča sa aspoň 20 cm od stropu a bočných stien.
• Voľná cirkulácia vzduchu: Dbajte na to, aby cirkulácii vzduchu nebránili žiadne predmety, ako sú časti nábytku, otvorené dvere alebo závesy. Ak je vnútorná jednotka prekrytá, nebude fungovať efektívne.
• Vyhnúť sa priamym prievanom: Klimatizáciu neumiestňujte oproti dverám alebo oknu, aby nevytvárala protichodné prúdy, ktoré znižujú jej efektivitu.
• Ďaleko od zdrojov tepla: Vyhnite sa inštalácii v blízkosti rôznych zdrojov tepla (chladnička, sporák, svietidlá, priame slnečné žiarenie). Vnútorný termostat klimatizácie by reagoval na vyššiu teplotu, čo by viedlo k prehrievaniu zariadenia a zvýšeniu výkonu aj spotreby elektriny.
• Nad elektrospotrebiče: Klimatizáciu neinštalujte nad elektrospotrebiče, pretože v prípade upchatia odtokovej rúrky by mohol kondenzát vytekať.
• Ochrana zdravia: V minulosti sa neodporúčalo umiestňovať zariadenie nad posteľ, sedačku alebo pracovný stôl, kde by na vás mohol fúkať chladný vzduch. S modernými bezprievanými klimatizáciami (napr. s funkciou Comfort Airflow alebo Wind-Free) už tieto zdravotné riziká nehrozia.

Miesta, kam klimatizáciu rozhodne nemontujte:

• Tesne ku stropu
• Za závesy, dvere, nábytok
• Oproti dverám a oknám
• V blízkosti zdrojov tepla (elektrospotrebiče, svietidlá)
• Na steny, ktoré sú dlhodobo vystavené slnečnému žiareniu

Príprava bytu pred montážou

Inštalácia klimatizácie si vyžaduje aj menšie stavebné práce, na ktoré by ste mali svoj byt pripraviť. Pracovníci budú musieť urobiť prieraz cez obvodovú stenu budovy, čo je hlučná a prašná práca. Profesionálni montážni pracovníci používajú priemyselný vysávač, takže sa prachu nemusíte obávať, no hluk je nevyhnutný. Preto je vhodné vopred upozorniť susedov.

Nábytok môžete ochrániť maliarskou fóliou. Zároveň vytvorte v miestnosti miesto pre náradie, inštalačný materiál a samotných montérov. Profesionáli si všetko potrebné na montáž prinesú. Je tiež dobré poodkladať nábytok alebo zariadenie v mieste montáže vnútornej jednotky, aby nedopatrením nedošlo k poškodeniu. Klientom sa odporúča, aby si špeciálnym krycím papierom zakryli podlahu v mieste vrtu pre elimináciu poškodenia.

Dohoda so susedmi a správcom (povolenia)

Stavebný zákon považuje klimatizáciu za technické zariadenie, podobne ako satelit alebo exteriérový sušič bielizne. Montáž klimatizácie v bytovom dome preto nevyžaduje stavebné povolenia. Mala by však byť schválená nadpolovičnou väčšinou vlastníkov bytového domu a prípadne aj ohlásená stavebnému úradu. Ak by ste vonkajšiu klimatizačnú jednotku len položili na balkón, nemusíte nič ohlasovať. Vo väčšine prípadov sa však tieto jednotky kotvia do obvodového plášťa bytového domu, čo si vyžaduje stavebné úpravy, ktorými sa mení vzhľad domu a zasahuje do spoločných častí domu. Z toho dôvodu je potrebný súhlas väčšiny vlastníkov bytov.

Ak plánujete montovať vonkajšiu jednotku na fasádu zatepleného bytového domu, určite kontaktujte správcu a realizačnú firmu kvôli záruke fasády. Ak bytový dom nie je zateplený, umiestnite vonkajšiu jednotku na dlhšiu konzolu, aby sa medzi jednotku a fasádu v budúcnosti vošla izolácia. Ak si chcete nainštalovať klimatizáciu do bytu, ktorý nemáte v osobnom vlastníctve, budete potrebovať písomné povolenie majiteľa bytovej jednotky, inak môže majiteľ požadovať finančnú kompenzáciu alebo uvedenie bytu do pôvodného stavu.

V neposlednom rade nezabúdajte na svojich najbližších susedov. V rámci udržiavania dobrých vzťahov ich informujte o vašom zámere namontovať si klimatizáciu. Bez predchádzajúceho upozornenia by im mohol hluk vonkajšej jednotky alebo odtok kondenzátu prekážať. Obetovať pár minút rozhovoru je lepšie, než si zničiť vzťahy.

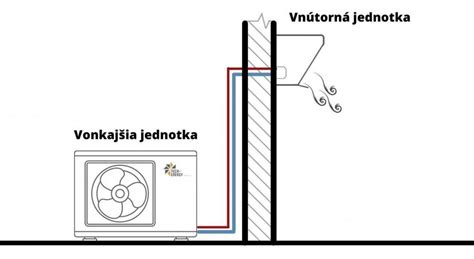

Trasa potrubia a káblov

Optimálna vzdialenosť medzi vnútornou a vonkajšou jednotkou je tri až päť metrov. Dlhšie potrubie by sa mohlo častejšie upchávať a pretekať, a zároveň býva problematické aj odvádzanie kondenzátu. Pri spájacom potrubí dlhšom ako šesť metrov sa náklady na montáž klimatizácie zvyšujú a výkon klimatizácie je nižší. Klimatizačné jednotky je preto ideálne umiestniť na rovnakú stenu, každú z jednej strany.

Počas obhliadky sa dohodne aj spôsob uloženia potrubia a káblov. Tie je možné viesť káblovým kanálom alebo zasekať do steny. V prípade zasekania do steny musíte počítať so stavebnými úpravami a následným maľovaním, odmenou však môže byť „neviditeľnosť“ trasy. Elektrický prívod obvykle pripravovať nemusíte, väčšina klimatizácií do bytu má príkon do 2 kW a sú osadené koncovkou do bežnej 230 V zásuvky. Ak viditeľný kábel prekáža, môžete medzi zásuvku a klimatizáciu namontovať lištu.

Odvod kondenzátu

Pri chladení sa vo vnútornej jednotke tvorí kondenzát, ktorý musíte odvádzať. Kondenzovaná voda je čistá voda, no v čase veľkých horúčav jej môžu byť aj desiatky litrov denne. Nemal by stekať po fasáde ani kvapkať na balkóny, plechové striešky či iné časti budovy, čo môže byť veľmi rušivý zvuk. Trasovanie kondenzačného potrubia býva často limitujúcim faktorom pre umiestnenie klimatizácie. Potrubie musí byť po celej trase spádované, aby voda mohla voľne vytekať do exteriéru; sifóny po trase potrubia nie sú povolené.

Možnosti odvádzania kondenzátu z klimatizácie v byte:

• Dlhá plastová rúrka: Kondenzát bude kvapkať na zem dostatočne ďaleko od fasády.
• Zvedenie do odkvapovej rúry: Vhodné, no je potrebné konzultovať so správcom ešte pred vŕtaním do odkvapu.
• Zachytávanie do vedra: Musíte ho pravidelne vyprázdňovať.
• Odvádzanie do kanalizácie: Pri dodatočnej inštalácii klimatizácie do bytu väčšinou ťažko realizovateľné, vyžadovalo by si to sekanie veľmi dlhých drážok do stien.

Fyzická inštalácia

Po príchode montážnej firmy je všetok materiál, potrebné nástroje a samotná klimatizácia vynesená do bytu alebo domu. Pracovník si presne zameria polohu, kde bude nainštalovaná vnútorná jednotka, a následne určí umiestnenie prierazu, čiže montážnej diery, ktorá prepojí vnútornú a vonkajšiu jednotku medeným izolovaným potrubím a komunikačným káblom.

Príprava steny a vŕtanie prierazu

Ako prvá prebieha príprava steny na montáž vnútornej klimatizačnej jednotky. Potom nasleduje prieraz cez obvodovú stenu pre spojenie oboch jednotiek. Týmto otvorom, zvyčajne s priemerom okolo 5-6 cm, sa vedie medené potrubie, komunikačné káble a hadica na odvádzanie kondenzu. Vŕtanie je hlučná a prašná činnosť, ktorá vytvára najväčší neporiadok.

• Betónový panel: Vŕtanie otvoru do betónového panelu alebo iného hrubšieho betónového bloku je najnáročnejšie. Používa sa veľká príklepová vŕtačka SDS-max a vrták s priemerom 52mm. Pre multi-split klimatizácie je nutné vyvŕtať viac dier, alebo jednu väčšiu.
• Pórobetón/dierovaná tehla: Pri obvodovej stene z pórobetónového materiálu alebo modernej dierovanej tehly sa používa jadrová vysokootáčková vŕtačka, ktorá otvor vŕta bez príklepu. Je to menej hlučný a menej prašný spôsob vŕtania.

Profesionáli používajú priemyselný vysávač, ktorým odsávajú prach, čím sa prašnosť snažia maximálne obmedziť. Napriek tomu sa pri vŕtaní do betónu stáva, že odskakujú kamienky.

Montáž konzoly a vnútornej jednotky

Na pripevnenie vnútornej jednotky stačí vyvŕtať pár malých otvorov pre hmoždinky a skrutky. Vnútorná jednotka sa na stenu uchytáva pomocou pozinkovanej konzoly, ktorá je súčasťou jednotky. Následne sa klimatizácia na túto konzolu zavesí. Pracovník jednotku odkloní v spodnej časti od steny, aby mal prístup pre pripojenie medeného potrubia.

Uloženie medeného potrubia a kabeláže

Po zhotovení prierazu cez stenu a namontovaní konzol nasleduje uloženie medeného potrubia (CU) a komunikačných káblov. Používajú sa dva druhy káblov - napájacie káble pre napojenie jednotky do elektriny a komunikačné káble pre komunikáciu vnútornej a vonkajšej jednotky. Uloženie sa realizuje buď zasekaním do muriva, alebo pomocou káblových kanálov (plastových líšt), čo je alternatíva často využívaná v panelových domoch. Do líšt sa následne uloží CU potrubie.

Na potrubí sa pomocou špeciálneho nástroja vytvorí pertlový spoj, ktorý je bez akéhokoľvek tesnenia schopný pripojiť dve medené potrubia tak, aby ani pri tlakoch do 40 barov neunikalo žiadne chladivo. Pri správne vyrobenom pertlovom spoji vydrží chladivo v chladiacom okruhu teoreticky nekonečne dlhý čas.

K vnútornej jednotke sa ešte pripojí komunikačný kábel, ktorý prepája vonkajšiu časť klimatizácie. Následne prebehne montáž vnútornej jednotky samotnej.

Montáž vonkajšej jednotky

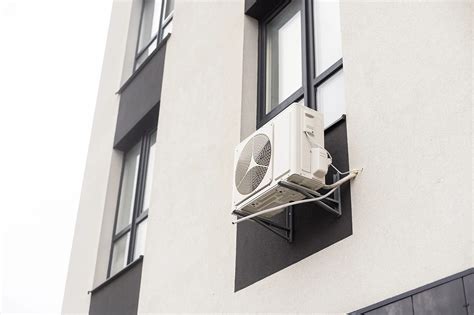

Vonkajšia jednotka sa podľa podmienok kotví buď do obvodovej steny (pomocou konzoly v tvare „L“, medzi ktorú a jednotku sa umiestňujú gumové silentbloky tlmiace vibrácie), alebo je voľne položená na zemi či inej spevnenej podložke (napríklad na balkóne). Medené potrubie sa skráti na potrebnú dĺžku, vytvoria sa pertlové spoje a pripojí sa komunikačný aj napájací kábel.

Vákuovanie okruhu a kontrola tesnosti

Po osadení klimatizačných jednotiek a pospájaní potrubí a káblov musí nasledovať vákuovanie potrubného systému, resp. odvzdušnenie vonkajšej jednotky. Ide o najdôležitejšiu časť montáže, ktorá je pri amatérskej inštalácii bez špeciálnych prístrojov a odborných znalostí takmer nemožná. Vákuovanie sa vykonáva pomocou vývevy a meracieho zariadenia (manometra), ktoré odsaje všetok vzduch a vlhkosť z potrubia, čím vytvorí podtlak takmer -1 Bar. Týmto procesom sa z potrubia odstraňuje vlhkosť a nečistoty, ktoré by mohli spôsobiť znehodnotenie chladiva a poškodenie kompresora v zariadení.

Celý proces trvá približne 10 až 15 minút v závislosti od dĺžky potrubia. Po vákuovaní sa výveva vypne a meracie zariadenie sleduje, či v okruhu nestúpa tlak, čo by mohlo signalizovať netesnosť pertlových spojov. Kontrola úniku vzduchu je kľúčová pre dlhodobú funkčnosť.

Naplnenie chladiva a pripojenie k elektrickej sieti

Ak je všetko v poriadku, vpustí sa chladivo do okruhu. Vonkajšia jednotka je síce chladivom naplnená už pri výrobe, ale jeho množstvo je dostatočné pre kratšie potrubné systémy. Pri dlhších trasách potrubia však môže byť potrebné chladivo doplniť. Po vpustení chladiva technik pripojí klimatizáciu k zdroju elektriny.

Testovací režim a upratovanie

Následuje krátky testovací režim, počas ktorého sa kontroluje, či jednotka funguje tak, ako má. Profesionálni technici sa snažia obmedziť znečistenie priestoru a po montáži za sebou byt zanechajú v takom stave, v akom bol pred ňou, vrátane upratania pracovného priestoru.

Časová náročnosť a náklady

Montáž klasického monosplitu (jednej vnútornej a jednej vonkajšej jednotky) trvá približne dve až šesť hodín. Ak ste sa rozhodli pre multisplit s viacerými vnútornými jednotkami, inštalácia zaberie približne osem až desať hodín. Všetko však závisí od konkrétneho typu inštalácie, typu muriva (vŕtanie cez panel alebo tehlu) a od vzdialenosti medzi vonkajšou a vnútornou jednotkou. Keď sa vŕta cez panel, trvá to o čosi dlhšie, vzhľadom na mimoriadne intenzívny hluk.

Cena montáže klimatizácie sa skladá z ceny práce a ceny materiálu, pričom obe závisia od náročnosti inštalácie a vzdialenosti medzi vnútornou a vonkajšou jednotkou. Orientačné ceny sa pohybujú od niekoľko sto eur za monosplit až po tisíc eur a viac za komplexné multisplitové systémy s viacerými vnútornými jednotkami.

Údržba po inštalácii

Po inštalácii klimatizačného zariadenia je dôležité vykonávať pravidelnú údržbu, ktorá môže zahŕňať čistenie filtrov, kontrolu systému a vykonávanie potrebných údržbových úloh. Pre domácnosti sa odporúča vykonávať servis raz ročne. V komerčných prevádzkach, kde sú klimatizačné zariadenia v prevádzke nonstop (napr. kaviarne, reštaurácie, serverovne), je potrebné vykonávať servis aj 2-3-krát ročne. Servis spočíva predovšetkým vo vyčistení filtra, demontáži krytu vnútornej jednotky a dezinfekcii výparníka. Údržba vonkajšej jednotky je tiež dôležitá.
