Pripojenie vykurovacích kotlov a ich správne zapojenie do existujúceho systému je kľúčovým krokom pre efektívnu a bezpečnú prevádzku vykurovania. Existuje niekoľko typov vykurovacích systémov, ktoré je potrebné poznať pred inštaláciou nového kotla.
Typy vykurovacích systémov
Pre správne pripojenie jednotky je potrebné študovať hlavné typy vykurovacích systémov.

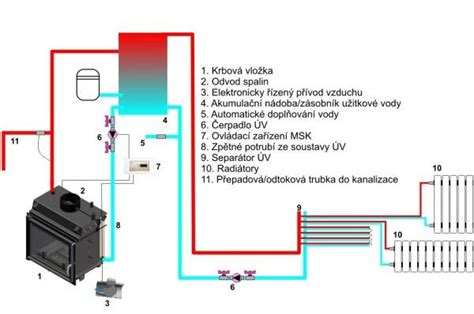

Otvorený vykurovací systém
Tieto systémy majú pomerne jednoduchú schému a pozostávajú z expanznej nádrže, potrubí, kotla a radiátorov. Základom je expanzná nádrž, ktorá pri zahrievaní uchováva prebytočnú vodu. Systém nepoužíva čerpadlo a nádrž nie je úplne utesnená, čo vedie k odparovaniu vody a potrebe dopĺňať jej hladinu. Kvapalina v potrubiach cirkuluje pomaly, preto sa musia potrubia počas prevádzky postupne zahrievať. Ak systém nefunguje cez zimu, voda sa vypúšťa, aby sa zabránilo zamrznutiu potrubí. Kotol sa zvyčajne inštaluje na nízkych miestach domu a expanzná nádrž vo vysokých nadmorských výškach.
Uzavretý vykurovací systém
Uzavreté vykurovacie systémy sú hermeticky uzavreté, preto je vylúčené odparovanie vody a cirkulácia sa vykonáva pomocou čerpadla. Schéma zahŕňa potrubia, radiátory, kotol, expanznú nádrž a čerpadlo. Princíp činnosti je založený na otvorení ventilu expanznej nádrže so zvýšením teploty a odstránením prebytočnej chladiacej kvapaliny. V týchto systémoch je vylúčené odparovanie vody.
Inštalácia rôznych typov kotlov
Proces pripojenia závisí od typu kotla, ktorý využíva určitý druh suroviny na vykurovanie domu, ako napríklad zemný plyn, elektrina alebo tuhé palivo.
Inštalácia plynových kotlov
Pri inštalácii plynového kotla sa berie do úvahy model, výkon a spôsob odstraňovania produktov spaľovania. Kotly využívajúce plyn sú výhodnou voľbou pre súkromné nehnuteľnosti. Jednotky musia byť vybrané s prihliadnutím na cenu a výrobcu, množstvo spotreby energie, počet okruhov, princíp inštalácie (podlaha alebo stena) a spôsob čistenia odpadových surovín. Plynové zariadenia sú vybavené horákom, expanznou nádržou, čerpadlom, manometrom, teplomerom, výmenníkom tepla a systémom na odvádzanie výfukových plynov. Je potrebné pripojiť plynový kotol v samostatnej miestnosti s komínom a prietokovým a prívodným vetraním.
Potrebné nástroje:
- Zváračka
- Vŕtačka so sadou vrtákov
- Skrutkovače
- Nožnice na rezanie kovových výrobkov
- Úroveň budovy
- Čierna fixka, zvinovací meter
Procedúra sa vykonáva na pripravenom rovnom mieste. Z bezpečnostných dôvodov je na povrch položený železný plech. Komín je vopred pripojený a skontroluje sa ťah. Jednotka je pripojená k spoločnému vykurovaciemu systému. Na zadnej strane potrubia je namontovaný špeciálny ochranný filter proti zanášaniu. Inštalatérske práce sú vyrezané čo najbližšie k vchodu do miestnosti. Vodovodné potrubie musí byť vybavené uzatváracími ventilmi (ventilmi) na demontáž bez vypúšťania vody. Inštalácia zariadenia na plyn je koordinovaná s príslušnými orgánmi dohľadu a kontrolovaná kvalifikovaným odborníkom.
Pripojenie zariadení na tuhé palivo
Inštalácia kotlov na tuhé palivá si vyžaduje samostatnú miestnosť s dobrým vetraním. Kotly na tuhé palivá sa najčastejšie inštalujú v obytných budovách, kde nie je prístup k plynovodu. Surovinou pre ne je uhlie a palivové drevo. Kotolňa pre tieto jednotky musí mať dobre omietnuté steny, vetranie a ochranný náter. Kotol je namontovaný vodorovne na rovnom povrchu. Výška základu je o 15 cm vyššia ako základňa, priestor na ohrev surovín je minimálne 50 cm.
Potrebné nástroje a komponenty:
- Guľový ventil s priemerom 50 mm (2 kusy)
- Stlačte (2 kusy)
- Ochranný ventil
- Regulátor tlaku (manometer)
- Automatické odsávanie vzduchu
- Guľový ventil 15 mm (priemer) (2 kusy)
- Oceľová spojka (priemer 50 mm) (3 kusy)
- Kohútiky (57*3,5 mm)
- Prechody (57*32 mm) so stenou 3 mm
- Komín s posúvačom
- Potrubie (57*3,5 mm)
- Teplotne odolný tmel
- Špeciálny navijak
- Čerpadlo s cirkuláciou
Algoritmus vykonania postupu:
- Inštalácia jednotky priamo na základ.
- Pripojenie vykurovacích potrubí pomocou kohútikov, špeciálne vinutie.
- Zabezpečenie uzemnenia a pripojenia k elektrickej sieti.
- Inštalácia bezpečnostného systému (regulácia tlaku, odvzdušnenie, bezpečnostný ventil).
- Montáž komína a utesnenie spojov tmelom.
- Plnenie batérií vodou.
- Kontrola umiestnenia potrebných prvkov (tlmič, rošty).
- Prvá záložka palivového dreva.
Inštalácia elektrických kotlov
Hlavnou výhodou elektrických kotlov je absencia produktov spaľovania počas ich prevádzky. Tento typ vykurovania je však drahý, pretože spotreba elektriny v súkromnom dome je dosť vysoká. Typy kotlov sú klasifikované podľa typu vykurovania: vykurovacie články, indukčné a elektródové.

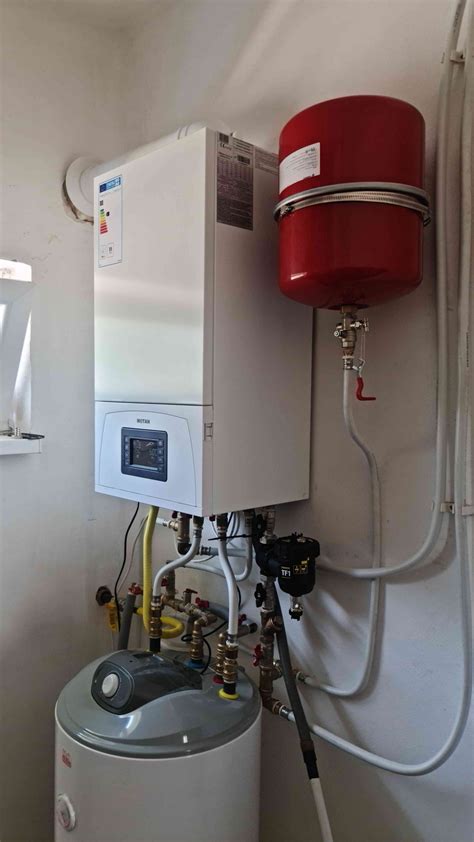

Na pripojenie týchto jednotiek nie je potrebný komín ani povolenie osobitných orgánov. Schéma zahŕňa inštaláciu teplotných snímačov na potrubí, vykurovacích radiátorov, vypúšťacích ventilov, uzatváracích ventilov, expanznej nádrže a obehového čerpadla. Pre normálnu prevádzku je potrebný regulátor napätia. Pri inštalácii je dôležité úplne izolovať prívod vody, pretože by mohlo dôjsť ku skratu a porušeniu požiarnej bezpečnosti v dome. Musia sa dodržiavať bezpečnostné opatrenia (inštalácia ističa, uzemnenie). Kábel je namontovaný v káblovom kanáli, zariadenie je pokryté špeciálnym plášťom. Kotol musí byť dobre pripevnený k základu.
Dodávka dvojokruhových kotlov
Pri pripájaní dvojkruhového kotla musíte venovať pozornosť zariadeniu tejto jednotky. Dva okruhy pracujú nezávisle na sebe a zabezpečujú dodávku tepla a teplej vody v dome. Dva výmenníky tepla (hlavný a prídavný) súčasne ohrievajú vodu na vykurovanie a na použitie v domácnosti. Schéma zapojenia dvojkruhového kotla vyžaduje schválenú dokumentáciu od plynárenskej služby.
Potrebné nástroje na pripojenie dvojkruhového plynového kotla k vykurovaciemu systému:
- Úroveň, konzoly, hmoždinky a skrutky na upevnenie jednotky
- Odpojiteľné pripojenie DN15 "americké" na pol palca
- Guľové ventily, ¾ ”americký konektor
- Stierky, matice, tvarovky (T-kus, spojka, koleno)
- Tesniace nite, pasta, kúdeľ, dymová páska
- Filter na hrubú vodu s magnetom na ochranu výmenníka tepla pred hromadením solí
- Istenie typu 2A, kábel alebo zásuvka na pripojenie k elektrickej sieti
- Potrubia pre okruh a inštaláciu komína
- Sada ďalších nástrojov: kľúče, skrutkovače, píla na rezanie, zariadenie na rezanie závitov, vŕtačka, pilník
Najvhodnejším miestom na pripojenie jednotky je samostatná miestnosť, ktorá vyhovuje ustanoveným normám. Nástenné jednotky je možné namontovať aj do obývacích izieb. Pri pripájaní nástenného kotla sa používajú nosné steny, podlahové jednotky sa najlepšie inštalujú na nehorľavý podklad (betón, hlina alebo kov). Zariadenie musí byť voľne prístupné. V miestnosti je dobrá cirkulácia vzduchu.
Inštalačné kroky:
- Upevnenie zariadenia pomocou montážnej šablóny, konzoly, skrutiek a hmoždiniek.
- Ochrana stien nehorľavými materiálmi (čadičová lepenka, minerit, azbest, strešná oceľ).
- Označenie miesta pre komín a inštaláciu zariadenia.
- Pri inštalácii jednotky sa používajú iba guľové ventily s použitím „amerických“ odnímateľných pripojení, ktoré vám v budúcnosti umožnia demontáž kotla bez akýchkoľvek zvláštnych ťažkostí.
- Stanovenie dĺžky potrubí na pripojenie kotla k systému, výroba závitov, páskovanie, zhromažďovanie všetkých potrebných častí.
- Inštalácia hrubého vodného filtra.
- Inštalácia uzatváracích ventilov na výstupe z kotla.
- Inštalácia uzatváracieho ventilu na potrubí, ktoré dodáva teplú vodu.
- Pripojenie jednotky k elektrickej sieti (inštalácia ističa 2Am alebo vybavenia samostatnej zásuvky s prívodom kábla cez istič).
- Inštalácia komína.
Pre bezpečnú prevádzku musí byť kotol umiestnený čo najbližšie k plynovodu a pripojený potrubím. Po dokončení všetkých vyššie uvedených postupov je potrebné dodržať nasledujúce body:
- Získanie technických špecifikácií a príslušných povolení, projektové dokumenty (schéma jednotky, lokalizovaná komunikácia).
- Volanie špecialistu na plyn a pripojenie kotla na spoločné vedenie.
- Získanie súhlasu na ďalšiu prevádzku zariadenia.
Kombinácia kotla na tuhé palivo s kondenzačným kotlom
Kotly na tuhé palivo, hoci ustúpili do úzadia, si stále zachovávajú svoju popularitu. Mnohí, ktorí modernizujú svoj systém ústredného kúrenia, ho prerábajú na efektívnejší uzavretý systém a často zvažujú inštaláciu tepelného čerpadla alebo plynového kúrenia. Zároveň zvažujú ponechanie kotla na tuhé palivo ako záložného zdroja tepla.
Problémom býva odporúčanie, aby kotol na tuhé palivo pracoval v otvorenom okruhu ústredného kúrenia. Otvorený okruh je systém ústredného kúrenia, kde voda cirkulujúca v potrubiach má kontakt s prívodom vzduchu cez expanznú nádobu. Tento kontakt znamená väčšiu náchylnosť na tvorbu vodného kameňa. Uzavreté systémy sú naopak "zdravšie", dlhodobo si udržiavajú svoju efektivitu a pomalšie sa zanášajú vodným kameňom.
Uzavreté tlakové inštalácie by však nemali obsluhovať kotly na tuhé palivo, pretože by sa mohli prehriať a spôsobiť nebezpečný nárast tlaku. V uzavretých systémoch môžu pracovať moderné zdroje tepla, ako sú kondenzačné kotly alebo tepelné čerpadlá, kde riziko prehriatia neexistuje.
Kotol na tuhé palivo by mal vzhľadom na svoju špecifickosť zostať v otvorenom systéme, ktorý obsahuje expanznú nádobu. Montáž do uzavretého tlakového systému je dokonca právne zakázaná, pokiaľ výrobca kotla výslovne neuviedol iné možnosti.
Pripojenie kotla na tuhé palivo k uzavretému systému pomocou výmenníka tepla
Ak máte v dome uzavretý systém a zároveň chcete ponechať kotol na tuhé palivo ako záložný zdroj tepla, je potrebné vytvoriť kratší otvorený systém, v ktorom bude možné kotol nainštalovať. Tento otvorený systém musí byť spojený s uzavretou inštaláciou tak, aby umožňoval prenos tepla z kotla na radiátory alebo podlahové kúrenie. Doskový výmenník tepla je zariadenie s dvoma prietokovými kanálmi. Jeden kanál je pripojený k otvorenému okruhu kotla na tuhé palivo a druhý k odbernej inštalácii - uzavretej, tlakovej.

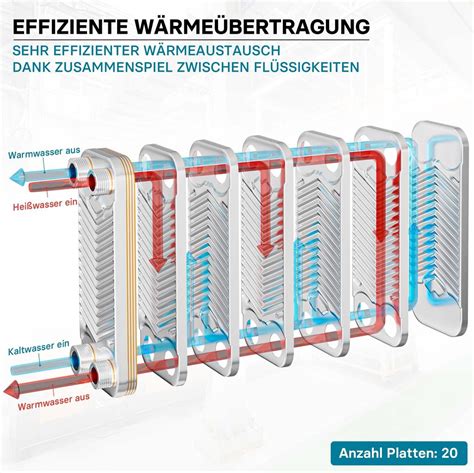

Zjednodušená schéma inštalácie s doskovým výmenníkom tepla:
- 1. Kotol na tuhé palivo
- 3. Obehové čerpadlo
- 4. Doskový výmenník tepla
- 6. Expanzná nádoba
Pri výbere výmenníka tepla pre kotol na tuhé palivo je dôležité dodržať odporúčaný prepočet - 0,3 m² plochy dosiek výmenníka tepla na 10 kW výkonu kotla na tuhé palivo. Tento prepočet zaručuje správnu funkciu po celé roky.
Kondenzačné kotly a ich prevádzka
Za voľbu kondenzačného kotla hovorí viacero argumentov. Vo vykurovacích kotloch spaľujeme uhľovodíkové palivá, najmä zemný plyn. Klasické kotly neochladia spaliny na teplotu pod rosným bodom, vodná para s vysokou energiou uniká bez využitia komínom. V kondenzačných kotloch naopak ochladením spalín vodná para skondenzuje a odovzdá kondenzačné teplo.
Kondenzáciu a tým aj účinnosť kotla môžeme zlepšiť zabezpečením čo najnižšej teploty kotla v spolupráci s vykurovacím systémom. Odporúča sa vyhnúť sa klasickým radiátorom, ktoré potrebujú vyššiu teplotu. Na úspornú prevádzku sú ideálne nízkoteplotné systémy - podlahové či stenové vykurovanie, ktoré výrazne znižujú teplotu kondenzačného kotla. K úspornej prevádzke prispeje tiež ohrev pitnej vody v kondenzačných kotloch s vrstvovým zásobníkom vody.
Kondenzačný kotol má vždy odvod kondenzátu cez sifón brániaci úniku spalín do okolia. Spálením 1 m³ zemného plynu vznikne teoreticky až 1,6 l kondenzátu, ktorý sa musí odviesť do kanalizácie. Nesprávny odvod kondenzátu, napríklad pri upchatí alebo zamrznutí odpadu, môže spôsobiť poruchu kotla. Ak nie je v kotolni odpad do kanalizácie, je potrebné použiť čerpadlo na kondenzát s automatickým spínaním.

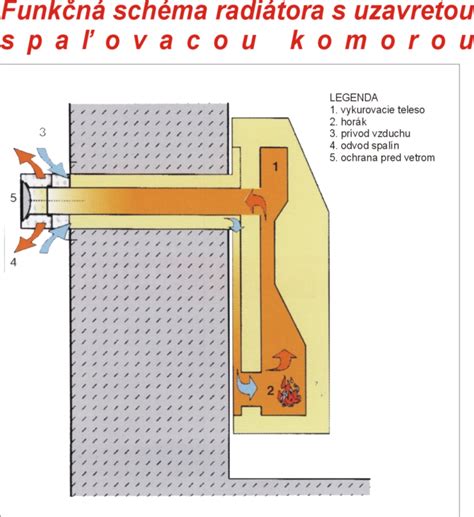

Kondenzačný kotol má vždy ventilátor, preto je vo vyhotovení nazývanom „turbo“. Teplota spalín je nízka, bežne do 50 °C, a vyvoláva len slabý ťah komína. Spaliny z kondenzačného kotla chladnú a kondenzujú aj ďalej v komíne, preto nie je možné použiť klasický vyvložkovaný komín. Dôležité je optimálne vyriešiť odvod spalín a prívod vzduchu na spaľovanie. Kotol „turbo“ s ventilátorom umožňuje použiť koncentrické potrubie na odvod spalín a prívod vzduchu na spaľovanie.
Pri prechode šikmou strechou je jednoduché a nenákladné použiť prvky na prechod strechou. Pri prechode plochou strechou je potrebné počítať s otvorom na spalinovod už pri stavbe strechy a dbať na dokonalé utesnenie. Odvod spalín s vodorovným vyústením na vonkajšej stene sa v novostavbách zvyčajne nedá schváliť a skolaudovať.
Pri rekonštrukcii stavby sa dá využiť jestvujúci komín aj na prívod spaľovacieho vzduchu, ak nie je vnútri znečistený splodinami nedokonalého spaľovania. V opačnom prípade sa dá aj do takejto šachty inštalovať koncentrické potrubie alebo nasávať vzduch z priestoru kotolne.
Pri inštalácii kondenzačného kotla hrá veľmi dôležitú úlohu regulácia systému. Jednoduchý izbový termostat je nevhodný, pretože kondenzačný kotol moduluje tepelný výkon podľa potreby. Optimálna regulácia výkonu prebieha podľa vonkajšej teploty ako tzv. ekvitermická regulácia, preto potrebuje vonkajší snímač.
