V oblasti techniky, energetiky a každodenného života sa neustále stretávame s pojmami a ukazovateľmi, ktoré popisujú efektivitu rôznych systémov. Dôležité sú najmä tie, ktoré sa týkajú regulácie teploty, či už ide o vykurovanie alebo chladenie. V tomto kontexte sa často stretávame so skratkami ako COP, EER, SCOP a SEER, ktoré nám pomáhajú pochopiť, ako efektívne zariadenia pracujú s energiou.
Kľúčové ukazovatele efektivity vykurovacích a chladiacich systémov
Pre pochopenie efektivity vykurovacích a chladiacich systémov je nevyhnutné poznať základné ukazovatele. Medzi najdôležitejšie patria:
COP (Coefficient of Performance) - Výkonový koeficient
COP (Coefficient of Performance), známy aj ako vykurovací faktor, je primárnym ukazovateľom účinnosti tepelného čerpadla. Tento parameter udáva, koľko kilowattov (kW) tepelnej energie dokáže zariadenie získať z okolia (napr. zo vzduchu, vody alebo zeme) pri použití jedného kilowattu (kW) dodanej elektrickej energie. Napríklad, COP 3 znamená, že z 1 kW elektrickej energie získate 3 kW tepelnej energie na ohrev priestorov. Čím vyššia je hodnota COP, tým efektívnejšie a ekonomickejšie je získavanie tepla.
Všeobecne platí, že čím väčší je teplotný rozdiel medzi zdrojom tepla (napr. vonkajší vzduch) a vykurovacím systémom (napr. vykurovací vzduch alebo voda), tým nižšia je účinnosť klimatizácie alebo tepelného čerpadla. COP je okamžitá hodnota, ktorá vyjadruje efektivitu tepelného čerpadla v konkrétnych prevádzkových podmienkach, ako sú teplota zdroja tepla a výstupná teplota vykurovacieho systému. Táto hodnota nie je konštantná a mení sa v závislosti od vonkajšej teploty a spôsobu použitia.
Na slovenskom trhu sa za dobrú hodnotu COP tepelného čerpadla považuje rozmedzie od 3,5 do 5, v závislosti od typu zariadenia a podmienok prevádzky. Je však dôležité zohľadniť, že hodnota COP klesá pri nižších vonkajších teplotách, čo znamená, že účinnosť tepelného čerpadla môže byť nižšia počas chladných zimných mesiacov.
Príklad závislosti COP od teploty
Pre lepšie pochopenie závislosti účinnosti od podmienok si predstavme príklad:
- Model tepelného čerpadla s výkonom 16,26 kW pri +7 °C vonkajšej teplote a COP 4,53.
- Pri poklese vonkajšej teploty na -15 °C s rovnakou teplotou vykurovacej vody (35 °C) klesne tepelný výkon na 8,01 kW a hodnota COP na 2,32.
- Ak by sme pri teplote +7 °C dosiahli teplotu vykurovacej vody 55 °C, tepelný výkon by bol 10,65 kW s COP 4,2.
Ak rodinný dom potrebuje na vykurovanie výkon 12 kW, na prvý pohľad by sa mohlo zdať, že voľba zariadenia s vyšším výkonom pri +7 °C je optimálna. Avšak pri reálnom zohľadnení zimných podmienok je nevyhnutné posúdiť aj výkon a COP pri nízkych teplotách.
Sezónne hodnotenia efektivity: SCOP a SEER
Pre presnejšie zhodnotenie celkovej efektivity vykurovacích a chladiacich systémov počas dlhšieho obdobia sa používajú sezónne ukazovatele.
SCOP (Seasonal Coefficient of Performance) - Sezónny koeficient výkonu
SCOP (Seasonal Coefficient of Performance) predstavuje presnejšiu metriku ako COP, pretože hodnotí efektivitu tepelného čerpadla počas celej vykurovacej sezóny. Zohľadňuje sezónne zmeny teplôt a rôzne prevádzkové podmienky, čím poskytuje realistickejší obraz o jeho celoročnej účinnosti.
Na zvýšenie SCOP vplývajú viaceré faktory:
- Lokalita a klimatické podmienky: Miesto inštalácie je kľúčové, pretože ovplyvňuje priemerné teploty počas sezóny.
- Kvalitná izolácia objektu: Dobrá tepelná izolácia budovy znižuje potrebu energie na vykurovanie, čím sa zvyšuje celková účinnosť tepelného čerpadla.
- Nízkoteplotné vykurovacie systémy: Tepelné čerpadlá sú najefektívnejšie pri nízkych teplotách vykurovacej vody (napr. podlahové vykurovanie).
SEER (Seasonal Energy Efficiency Ratio) - Sezónny koeficient energetickej efektívnosti
SEER (Seasonal Energy Efficiency Ratio) vyjadruje energetickú účinnosť klimatizácie používané počas celého roka, najmä v režime chladenia. Ide o pomer celkovej chladiacej energie odobranej z vnútorného prostredia počas sezóny k celkovej spotrebe elektrickej energie na túto činnosť. Táto hodnota je primárne spojená s chladiacim výkonom klimatizačných jednotiek.
EER (Energy Efficiency Ratio) - Koeficient energetickej efektívnosti
EER (Energy Efficiency Ratio), alebo koeficient energetickej efektívnosti, popisuje pomer chladiaceho výkonu (v kW) k elektrickému príkonu (v kW) pri špecifických, štandardizovaných podmienkach. Tento ukazovateľ je dôležitý najmä pri hodnotení efektívnosti strojných chladiacich zariadení, ako sú napríklad výrobníky studenej vody (chladiče). Podmienky pre určovanie EER sú definované normami (napr. EN 14511). Pre presné klimatizácie existuje všeobecná definícia podmienok, pri ktorých sa EER počíta, avšak táto hodnota môže byť závislá od prevádzkových parametrov a štandardov konkrétneho výrobcu.
Chladiče a ich úloha v systémoch odvodu tepla
Chladič je pasívna komponenta chladiaceho systému, ktorá slúži na efektívny odvod tepla generovaného elektronickými, elektrickými a mechanickými zariadeniami. Jeho hlavným cieľom je udržiavať optimálne prevádzkové podmienky a predchádzať prehriatiu komponentov. Princíp činnosti chladiča je založený na tepelnej vodivosti a konvekcii, ktoré umožňujú prenos tepelnej energie z povrchu súčasti vyžarujúcej teplo do okolia.
Konštrukcia chladiča zvyčajne pozostáva z telesa vyrobeného z kovov s vysokou tepelnou vodivosťou, ako je hliník alebo meď, a z rebrovanej štruktúry, ktorá zväčšuje plochu pre odvod tepla. Chladiče nachádzajú uplatnenie vo výkonových, polovodičových a energetických systémoch, kde je efektívne riadenie tepelných strát kľúčové. V elektronike sú neoddeliteľnou súčasťou chladenia procesorov, výkonových tranzistorov, zosilňovačov a LED modulov, čím zabezpečujú stabilný výkon aj pri vysokom tepelnom zaťažení.
Účinnosť chladiča závisí od viacerých faktorov, vrátane súčiniteľa tepelnej vodivosti materiálu, jeho hmotnosti a spôsobu montáže na povrch teplovýmenného prvku. Použitím teplovodivých pást, termo pásikov a tepelných konektorov sa minimalizuje tepelný odpor na rozhraní, čím sa zvyšuje efektivita rozptylu energie. Materiály používané pri konštrukcii chladičov môžu byť podrobené povrchovým úpravám (napr. eloxovanie, práškové lakovanie) na zlepšenie odolnosti voči korózii a ovplyvnenie charakteristík tepelného vyžarovania. Pri aplikáciách s dôrazom na minimalizáciu hmotnosti sa využívajú ľahké zliatinové kompozitné materiály.

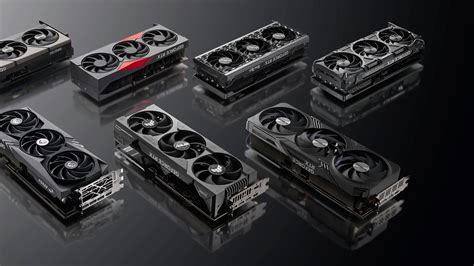

Chladenie v počítačových systémoch
Chladenie v počítačových systémoch je nevyhnutné pre odvod tepla z komponentov, ktoré by v dôsledku prehrievania mohli stratiť funkčnosť alebo sa poškodiť. Hlavným cieľom je udržiavať komponenty v optimálnej prevádzkovej teplote.
Typy chladenia v PC
- Pasívne chladenie: Teplo sa odvádza statickými chladičmi, ktoré teplo prenášajú do okolia bez aktívneho pohybu vzduchu.
- Aktívne chladenie: Využíva aktívne prvky ako ventilátory alebo vodné čerpadlá na zabezpečenie cirkulácie chladiaceho média.
Komponenty vyžadujúce chladenie
Medzi najčastejšie komponenty, ktoré vyžadujú efektívne chladenie, patria:
- CPU (Central Processing Unit): Procesor je jedným z najväčších zdrojov tepla.
- GPU (Graphics Processing Unit): Grafická karta, najmä pri vysokých grafických nárokoch (hry, profesionálne aplikácie).
- Chipset: Čipová sada základnej dosky.
- Zdroj (PSU - Power Supply Unit): Napájací zdroj.
- Pevný disk (HDD/SSD): Najmä pri vysokých pracovných zaťaženiach.
- RAM (Random Access Memory): Operačná pamäť, najmä pri pretaktovaní.
HDD sú zvyčajne chladené ventilátormi v počítačovej skrini. Chipset býva chladený pasívnym chladičom, niekedy doplneným aktívnym chladičom, avšak aktívne chladenie chipsetu ventilátorom sa už menej odporúča kvôli zanášaniu prachom a zvýšenému hluku. Pri GPU na nižšie nároky stačí pasívny chladič; pri výkonných grafických kartách sa používa dodatočné aktívne chladenie ako súčasť karty. Chladenie CPU je často najviac zohľadňované, pričom sa štandardne používa pasívne chladenie s aplikáciou teplovodivej pasty medzi CPU a chladičom. K dispozícii sú aj kombinované sety pasívneho a aktívneho chladenia. Chladenie RAM nie je vždy nevyhnutné, ale v niektorých zostavách sa používa. Zdroj prispieva k celkovému chladeniu skrine zabezpečením cirkulácie vzduchu a obsahuje vlastný ventilátor.
Spôsoby šírenia tepla
Pred pochopením princípov chladenia je dôležité oboznámiť sa so spôsobmi, ako sa teplo šíri:
- Vedením (kondukcia): Teplo sa šíri priamym kontaktom častíc v materiáli. Takto sa teplo prenáša z horúceho komponentu (napr. CPU) na chladič.
- Vyžarovaním (radiácia): Teplo sa rozptyľuje vo forme elektromagnetického žiarenia, pričom dôležité vlastnosti sú materiál, veľkosť a farba telesa.
- Prúdením (konvekcia): Teplo odvádza pohyb chladiaceho média (napr. vzduchu alebo kvapaliny) okolo komponentov a cez rebrovanie chladiča. Využíva sa rozdiel teplôt okolia.
Základné komponenty systému chladenia PC
- Ventilátory: Zabezpečujú cirkuláciu vzduchu pre aktívne chladenie.
- Chladiče: Kovové bloky (najčastejšie hliníkové alebo medené) s rebrovaním, ktoré slúžia na odvod tepla z komponentov.
- Radiátor: Používa sa v systémoch vodného chladenia na odvod tepla z kvapaliny do okolia.
- Tepelná pasta: Aplikuje sa medzi komponent a chladič na zlepšenie prenosu tepla.
Vzduchové chladenie
Vzduchové chladenie je najbežnejší typ chladenia v počítačoch. Môže byť pasívne (len chladič) alebo aktívne (chladič s ventilátorom). Aktívne chladenie využíva ventilátory na nasávanie chladnejšieho vzduchu do skrine a vyfukovanie ohriateho vzduchu von. Ventilátory sa montujú na chladiče komponentov alebo na skriňu počítača. V súčasnosti sa používajú ventilátory rôznych rozmerov (od 40 do 170 mm), pričom menšie rozmery pri vyšších otáčkach generujú viac hluku.

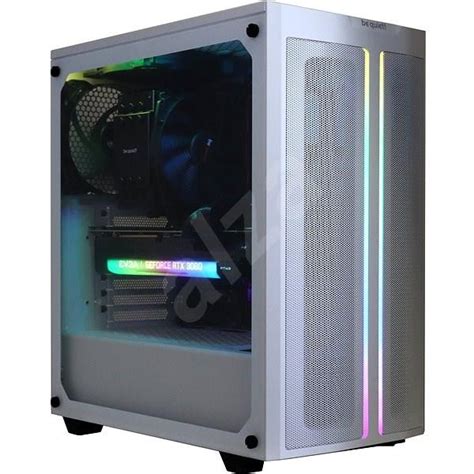

Chladenie kvapalinou (vodné chladenie)
Chladenie kvapalinou, často nazývané aj vodné chladenie, je efektívnejšie pri odovzdávaní tepla ako vzduchové chladenie. Voda alebo iná kvapalina cirkuluje systémom potrubí a cez vodné bloky pripevnené na komponenty, odkiaľ odoberá teplo. Ohriata kvapalina potom prúdi do radiátora, kde sa ochladzuje. Tento systém sa často kombinuje so vzduchovým chladením pre ostatné komponenty a radiátor, preto sa niekedy označuje aj ako hybridné chladenie.
Základné komponenty systému vodného chladenia zahŕňajú:
- Čerpadlo (pumpa): Zabezpečuje cirkuláciu kvapaliny.
- Vodné bloky: Priamo odvádzajú teplo z komponentov do kvapaliny.
- Radiátor: Ochladzuje kvapalinu.
- Expanzná nádoba: Vyrovnáva zmeny objemu kvapaliny.
- Hadice a fittingy: Spájajú jednotlivé komponenty systému.
- Chladiaca kvapalina: Zmes na báze destilovanej vody s prímesami proti korózii a tvorbe rias.
Heatpipe a Vapor Chamber
Heatpipe je bezúdržbové zariadenie vo forme uzavretej vákuovej trubice, zvyčajne medenej, naplnenej chladiacim médiom. Vďaka procesu odparovania a kondenzácie chladiaceho média efektívne transportuje teplo z jedného miesta na druhé. Vnútorné steny trubice sú upravené tak, aby zabezpečili cirkuláciu kvapaliny bez ohľadu na polohu trubice. Heatpipe sa často používa v mobilných zariadeniach (notebooky) a ako podpora pasívnych chladičov v klasických počítačoch.
Vapor Chamber (Parná komora) pracuje na podobnom princípe ako heatpipe, ale namiesto trubíc tvorí celistvú plochu, čo umožňuje efektívnejšie chladenie väčších plôch, napríklad na grafických kartách.
Vplyv chladenia na životné prostredie a ľudské zdravie
Regulácia teploty nie je dôležitá len pre funkčnosť technických zariadení, ale má zásadný vplyv aj na kvalitu života, životné prostredie a ľudské zdravie. Klimatické zmeny prinášajú čoraz častejšie a intenzívnejšie tepelné vlny, ktoré predstavujú vážne riziko pre ľudský organizmus.
Tepelné vlny a ich dopady
Modely klimatických zmien predpovedajú rast priemernej teploty, čo vedie k častejšiemu výskytu tepelných a teplotných vĺn. Tieto javy majú priamy vplyv na ľudskú úmrtnosť. Napríklad, horúčavy v Európe v rokoch 2003 a 2010 spôsobili tisíce úmrtí. Definícia tepelnej vlny sa v odbornej literatúre často spája s prekročením kritických minimálnych denných a nočných teplôt, čo zvyšuje riziko kolapsu organizmu.
Riziko úmrtia nastáva, ak tepelná vlna pôsobí na organizmus nepretržite najmenej 48 hodín. V takýchto podmienkach dochádza k narušeniu termoregulácie človeka, ktorá sa snaží udržať stálu vnútornú teplotu 37 °C. Pri vysokých vonkajších teplotách, najmä ak sú vyššie ako telesná teplota, telo teplo prijíma žiarením a vedením, a jediným účinným spôsobom ochladzovania sa stáva vyparovanie potu. Nadmerné potenie vedie k strate tekutín a elektrolytov.
Ohrozené skupiny obyvateľstva zahŕňajú najmä osoby s kardiovaskulárnymi a respiračnými chorobami, ako aj ľudí náchylných na mozgovo-cievne príhody.
Termoregulácia ľudského organizmu
Ľudský organizmus disponuje komplexným systémom termoregulácie, ktorý riadi hypotalamus. Tento systém reaguje na zmeny telesnej teploty úpravou prekrvenia kože, produkcie potu a svalovej aktivity (napr. triasanie). Termoneutrálna zóna, v ktorej človek necíti ani chlad, ani horúčosť, sa pohybuje medzi 27 °C a 32 °C. Pri teplotách mimo tejto zóny je nevyhnutné vedomé správanie, ako je primerané oblečenie, vyhľadávanie tieňa alebo zabezpečenie vhodnej klímy v interiéroch.
Vplyv klimatizačných systémov na vnútorné prostredie
Tradičné klimatizačné systémy, ktoré vháňajú do priestoru chladný vzduch, môžu spôsobovať niekoľko problémov:
- Vysušovanie vzduchu: Nízka teplota chladiaceho média v klimatizačnej jednotke môže spôsobiť kondenzáciu vodnej pary, čím sa vzduch nadmerne vysušuje.
- Nadmerný pohyb vzduchu: Vháňaný vzduch víri v priestore a narúša mikroklímu na povrchu kože, čo môže viesť k pocitu chladu a nepohodlia, ako aj k zdravotným problémom (bolesti hlavy, zápaly dutín).
- Hlučnosť: Mnohé klimatizačné jednotky generujú značný hluk.
Tieto faktory môžu znižovať produktivitu práce a spôsobovať zdravotné problémy. Riešením môže byť napríklad vypínanie klimatizácie na určitú dobu, aby sa obnovila prirodzená mikroklíma.

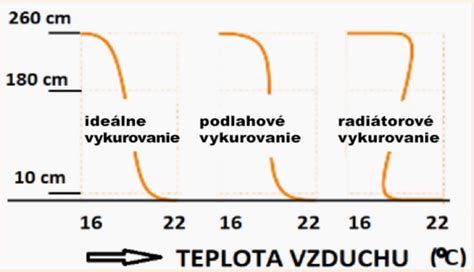

Sálavé systémy chladenia a vykurovania
Sálavé systémy, ako sú kapilárne rohože umiestnené na strope, predstavujú modernejšiu alternatívu. Tieto systémy primárne ochladzujú alebo ohrievajú konštrukcie miestnosti a následne vzduch, čím vytvárajú rovnomernejšiu a komfortnejšiu vnútornú klímu. Výhody týchto systémov zahŕňajú:
- Bezhlučná prevádzka: Odstraňuje problém hlučnosti tradičných klimatizácií.
- Šetrnosť k architektúre: Nevyžaduje vonkajšie jednotky.
- Optimálna klíma: Udržuje stabilnú teplotu a vlhkosť, minimalizuje nadmerný pohyb vzduchu.
- Synergia s obnoviteľnými zdrojmi: Efektívne spolupracujú s tepelnými čerpadlami.
Kombinácia s obnoviteľnými zdrojmi energie, ako sú tepelné čerpadlá využívajúce geotermálnu energiu (studne), môže viesť k výrazným úsporám energie a zvýšeniu výkonnostného faktora (SPF). V prípade sálavého chladenia s využitím studne môže SPF dosiahnuť hodnoty až 14, čo predstavuje až o 370 % vyššiu efektivitu v porovnaní so štandardnými klimatizačnými systémami.
Biologické usadeniny (biofouling) a ich vplyv na systémy
Biologické usadeniny, známe aj ako biofilmy alebo biofouling, predstavujú nahromadenie mikroorganizmov (baktérie, riasy, huby) na povrchoch, ktoré prichádzajú do kontaktu s vodou. Tieto usadeniny môžu mať závažné negatívne dôsledky na prevádzku priemyselných vodných systémov, chladiacich okruhov a zariadení na úpravu vody.
Proces tvorby biofilmov
- Primárna adhézia: Jednotlivé mikroorganizmy sa usadzujú na povrchu.
- Delenie buniek a produkcia EPS: Mikroorganizmy sa množia a produkujú extracelulárnu polymérnu látku (EPS), ktorá tvorí ochrannú matricu a stabilizuje biofilm.
- Tvorba a rast biofilmu: Biofilm rastie, čím sa zvyšuje odpor prúdenia a znižuje prenos tepla.
Dôsledky biologického znečistenia
- Znížená účinnosť systému: Biofilmy pôsobia ako tepelný izolátor, čo zvyšuje energetickú náročnosť procesov. V potrubiach zvyšujú hydraulický odpor.
- Zvýšené riziko korózie: Mikrobiálna indukovaná korózia (MIC) môže urýchliť degradáciu kovových povrchov.
- Zhoršenie kvality vody: Biofilmy môžu byť rezervoárom patogénnych mikroorganizmov.
- Znečistenie membrány: V zariadeniach ako reverzná osmóza biofouling drasticky znižuje prietok a zvyšuje náklady na čistenie.
Opatrenia na prevenciu a boj proti biofoulingu
- Chemická úprava: Použitie biocídov na ničenie mikroorganizmov.
- Fyzikálne postupy: Preplachovanie, mechanické čistenie, UV žiarenie alebo ultrazvuk.
- Návrh a optimalizácia systému: Výber vhodných materiálov a optimalizácia prúdenia.
- Biologická predúprava: Použitie biofiltračných systémov (napr. ALMA BioFil Compact) na odstránenie organických látok pred vstupom do ďalších systémov úpravy vody.
V priemyselnej praxi je kontrola biologického znečistenia kľúčová pre zabezpečenie efektívnej a spoľahlivej prevádzky zariadení.
Adiabatické chladenie
Adiabatické chladenie je technológia, ktorá využíva odparovanie vody na ochladenie vzduchu. Spotrebuje výrazne menej energie (až o 80%) v porovnaní s tradičnou klimatizáciou, čím prináša významné úspory energie a znižuje emisie CO2. Vďaka vysokotlakovému vstrekovaniu vodnej hmly do vzduchu dochádza k rýchlemu a účinnému chladeniu.
Ďalšie relevantné skratky
- PUE (Power Usage Effectiveness): Ukazovateľ efektivity využitia elektrickej energie v dátovom centre. Pomer celkovej spotreby k spotrebe IT technológie. Nižšia hodnota (vyššia ako 1) znamená vyššiu efektivitu.
- pPUE (partial Power Usage Effectiveness): Čiastočná efektivita, ktorá nezahŕňa celú infraštruktúru alebo len časť spotreby (napr. chladiaci systém).
- AER (Airflow Efficiency Ratio): Pomer efektívnosti prúdenia vzduchu, závislý od prevádzkového bodu ventilátora.
