Kondenzačný plynový stacionárny kotol PROTHERM Lev 25 KKZ90 s pripojovacou sadou a LEV 25 KKZ90 s výkonom 25 kW do kúrenia predstavuje moderné riešenie pre vykurovanie a prípravu teplej vody.
Vlastnosti a technológie kondenzačných kotlov Lev
Nové stacionárne kondenzačné kotly Lev sú navrhnuté tak, aby spĺňali väčšinu požiadaviek na výkon a komfort, s dôrazom na minimálnu záťaž životného prostredia. Kotol Lev 25 KKZ90 pracuje pri príprave teplej vody s maximálnym výkonom 30 kW do zásobníka s objemom 90 litrov, pričom do vykurovania môže pracovať s maximálnym trvalým výkonom 25 kW.
Pri príprave teplej vody je použitá moderná technológia ohrevu vo vrstvenom smaltovanom zásobníku s ohrevom teplej vody cez doskový výmenník kondenzačného kotla, zabezpečujúci dodávku teplej vody v nadštandardnom množstve s konštantnou teplotou.
Kľúčové technologické benefity
- Úspora energie: Menšia spotreba plynu vďaka použitému ovládaniu spaľovania a nižšia spotreba elektrickej energie vďaka použitiu vysokoúčinného čerpadla HEP.
- Zvýšená účinnosť pri spaľovaní: Stupeň využitia pri teplotnom spáde 40/30°C je až 109%.
- Zvýšený výkon pri príprave teplej vody: Hodnoty dosahujúce až 230 litrov vody zohriatej o 35°C v priebehu 11 minút.
Nové kotly Lev spĺňajú podmienky európskej smernice ErP pre vykurovacie zariadenia, platnej od septembra 2015, na energetickú účinnosť a spotrebu elektrickej energie, keďže je ich súčasťou aj vysokoúčinné modulačné čerpadlo.
Základné vlastnosti kotlov Lev
- Kondenzačný stacionárny kotol.
- Vysoký modulačný rozsah vďaka novej technológii riadenia.
- Tepelný výmenník z nerezovej ocele.
- Vysoký stupeň využitia tepla až 109%.
- Jednoduché ovládanie založené na princípe „jedno tlačidlo - jedna funkcia“.
- K dispozícii kompletný rad príslušenstva - hydraulického a dymovodov.
- Nízka spotreba elektrickej energie vďaka použitému vysokoúčinnému čerpadlu.
- Ľahká inštalácia s možnosťou oddelenia zásobníka pre horšie prístupné miesta.
- Vysoká spoľahlivosť a stabilita.
Tepelný výmenník a príprava teplej vody

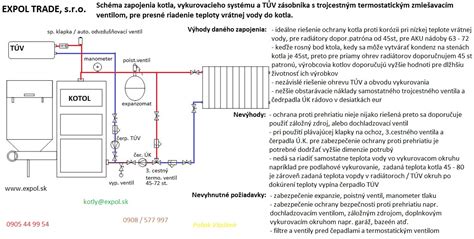

Vrstvený (shift-load) zásobník
Vrstvené zásobníky sa líšia od klasických tým, že nemajú zabudovaný vnútorný rúrkový výmenník. Ohrev vody sa uskutočňuje pomocou doskového výmenníka mimo zásobníka. Princíp ohrevu je zrejmý už z názvu „vrstvený“ zásobník, t.j. zohriata teplá voda sa ukladá po vrstvách - najteplejšia v hornej časti a postupne najchladnejšia v dolnej časti.
Prietokový ohrev
Prietokový ohrev teplej vody predstavuje spôsob prípravy teplej vody pomocou doskového výmenníka. Z jednej strany je doskový výmenník zohrievaný vykurovacou vodou s teplotou o niekoľko stupňov vyššou ako je požadovaná teplota teplej vody. Z druhej strany preteká studená pitná voda, ktorá sa prietokom cez veľkú plochu doskového výmenníka postupne zohrieva až na požadovanú teplotu.
Funkcia Komfort
Použitím funkcie Komfort kotla možno dosiahnuť rýchlejšiu dodávku teplej vody. V tomto režime kotol priebežne predhrieva výmenník teplej vody približne na teplotu, ktorá je požadovaná užívateľom. Teplá voda je potom dostupná takmer okamžite po otvorení kohútika teplej vody. Nie je potrebné čakať na spustenie kotla a následné ohriatie doskového výmenníka, čo v konečnom dôsledku vedie k zbytočnému vypusteniu väčšieho množstva neohriatej vody.
Parametre PROTHERM Lev 25 KKZ90
| Popis | Hodnota |
|---|---|
| Kategória plynu | II2H3P |
| Prevedenie | C13, C33, C43, C53, C83, C93, B23P |
| Zapaľovanie | elektronické |
| Max. tepelný príkon (zemný plyn/propán) | 25,5 kW / 25,5 kW |
| Min. tepelný príkon (zemný plyn/propán) | 5,5 kW / 6,4 kW |
| Max. tepelný výkon pri 80/60°C (zemný plyn/propán) | 25,0 kW / 25,0 kW |
| Min. tepelný výkon pri 80/60°C (zemný plyn/propán) | 5,2 kW / 6,0 kW |
| Účinnosť pri tepl. spáde 80/60°C (zemný plyn/propán) | 98,0% / 97,0% |
| Stupeň využitia pri tep. spáde 50/30°C (zemný plyn/propán) | 106,0% / 101,0% |
| Maximálny pracovný tlak kúrenia | 3 bar |
| Teplotný rozsah kúrenia | 30 - 80°C |
| Expanzná nádoba | 12 l |
| Pripojenie plynu | G 3/4" |
| Pripojenie vykurovací vody | G 3/4" |
| Maximálny tlak teplej vody | 10 bar |
| Objem zásobníka teplej vody | 89 l |
| Množstvo odoberanej TV (podľa EN 625) | 26,9 l/min |
| Napätie / Frekvencia | 230 V / 50 Hz |
| Príkon | 105 W max. |
| Elektrické krytie | IPX4D |
| Max. dĺžka súosého odkúrenia priemer 60/100 | 12 m |
| Hlučnosť pri max. výkone | <55 dB(A) |
| Výška / Šírka / Hĺbka | 1320 / 600 / 698 mm |
| Hmotnosť bez vody | 105 kg |
Riešenia Protherm pre komfort teplej vody
Kotly Protherm dokážu maximalizovať účinnosť ohrevu vody a minimalizovať plytvanie vodou. Spoliehajte sa na maximálny komfort prípravy teplej vody. Vďaka širokej sieti montážnych a servisných partnerov je možné nájsť vhodnú odbornú pomoc priamo vo vašom regióne.
Technológie pre dodávku teplej vody
- Isodyn 2: Patentovaná technológia Isodyn je nevšedné riešenie skupiny VAILLANT GROUP, vďaka ktorému kotol Tiger Condens, vybavený systémom zásobníkov s celkovým objemom iba 42 litrov, zabezpečuje také množstvo teplej vody ako kotol so samostatným veľkým zásobníkom a umožňuje jednorázový odber až 185 litrov teplej vody.
- Externé zásobníky na teplú vodu: Zásobníky teplej vody Protherm ponúkajú dostatok teplej vody aj pre náročných spotrebiteľov. Optimálne zvolená veľkosť zásobníka znižuje tepelné straty a zaistí dostatočne rýchle opätovné nahriatie vody.
- Integrovaný zásobník: Kotol Tiger Condens je závesný kondenzačný plynový kotol s jedným alebo dvomi zabudovanými nerezovými zásobníkmi teplej vody 2 x 21 l. Kotol nevyžaduje žiadny ďalší priestor pre zásobník teplej vody, pretože všetky komponenty sú umiestnené vnútri kotla.

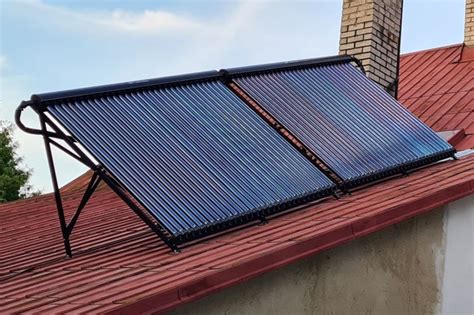

- Solárny ohrev teplej vody: Systém HelioSet je solárny systém so zásobníkom a dvomi slnečnými kolektormi, ktoré umožňujú prípravu teplej vody pomocou slnečnej energie využitím unikátnej drainback technológie.
Kompaktné riešenie „všetko v jednom“ zabezpečuje plynový kondenzačný kotol Lev Heliotwin so zabudovaným 150 litrovým solárnym vrstveným zásobníkom na teplú vodu. Voda v zásobníku je zohrievaná pomocou slnečnej energie a počas zamračených dní alebo v noci sa pre ohrev využíva plyn.
Výhody riešení Protherm
- Teplotne stabilná a okamžitá dodávka teplej vody.
- Úspora vody aj energie a pomoc životnému prostrediu.
- Priestorovo úsporné kotly sa rýchlo a ľahko inštalujú.
- Široká ponuka technológií, ktoré uspokoja individuálne potreby.
Možnosti inštalácie a kaskádové zapojenie
Nové závesné kondenzačné vysoko účinné kotly s veľkými výkonmi radu Lev KKO môžu byť súčasťou flexibilných centralizovaných vykurovacích systémov, ktoré vyhovujú nielen požiadavkám na účinnosť, ale aj právnym požiadavkám, týkajúcich sa vykurovania. Používajú sa v zapojení do kaskády, pričom môžu byť zapojené dva alebo tri kotly Lev, čím je možné dosiahnuť rozsah výkonu kaskády od 160 až do 360 kW.
Kompaktná konštrukcia a nízka hmotnosť týchto kotlov umožňuje ich inštaláciu nielen v priestoroch s ťažkým prístupom, ale aj v komerčných alebo obytných budovách s veľkou výškou, bez ohľadu na to, či ide o renovované budovy alebo novostavby.
Kotly sa dajú zapojiť do kaskády s pomocou inštalačného rámu a hydraulickej konzoly, takže nie je potrebné žiadne vŕtanie alebo pripevňovanie na stenu. Ľahké zostavenie a inštalácia, vyžadujúca si len dvoch ľudí a taktiež nastavenie systému ušetria Váš čas.
