Kondenzačný kotol s externým zásobníkom: Princíp, výhody a úspory

Plynový kondenzačný kotol predstavuje modernú a vysoko činnú technológiu vykurovania, ktorá je vhodná na vykurovanie domácností, kancelárskych budov, ale aj iných priestorov. Je samozrejmou voľbou pri novostavbách a jeho inštaláciu by ste mali zvážiť aj pri rekonštrukciách budov, pretože oproti iným kotlom s ním môžete ušetriť nemalé finančné prostriedky.

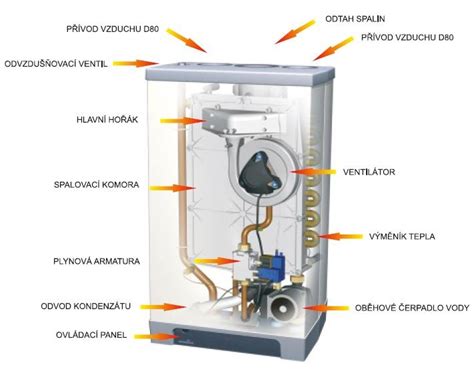

Princíp kondenzačnej technológie

Kondenzačný plynový kotol využíva nielen teplo zo spaľovania plynu, ale aj latentné teplo obsiahnuté v spalinách, čím dosahuje najnižšiu teplotu spalín a tým najúspornejšiu prevádzku. Táto technológia umožňuje výrazné úspory energie a zníženie prevádzkových nákladov.

Pri spaľovaní plynu vznikajú spaliny, ktorých súčasťou je vodná para. V bežných (konvenčných) kotloch je táto vodná para odvádzaná spolu so spalinami preč komínom. Kondenzačný plynový kotol je však vďaka svojej špeciálnej konštrukcii výmenníka tepla schopný túto energiu využiť. V kondenzačnom kotle obsahuje samostatný tepelný výmenník, v ktorom spaliny predhrievajú vratnú vodu z vykurovacieho systému. Využívajú na to teplo v nich obsiahnuté.

Pri ochladení spalín pod určitú teplotu (tzv. rosný bod, pri zemnom plyne približne 57 °C) dochádza ku kondenzácii vodnej pary na kvapalinu. Tento proces uvoľňuje tzv. kondenzačné teplo, ktoré sa následne využíva na predohrev vratnej vody do kotla. Zjednodušene povedané, ochladená vykurovacia voda, ktorá sa vracia (tzv. spiatočka) z vykurovacieho systému, sa pri vstupe do kotla predhrieva od teploty spalín, čím ich ochladzuje. Následne od spalín predhriata vykurovacia voda je v kotle dohriata na požadovanú teplotu. K plnej kondenzácii dochádza pri teplote vratnej vody do 55 °C. Čím je teplota vratnej vody nižšia, tým viac vodná para obsiahnutá v spalinách kondenzuje a tým viac predohrieva vratnú vodu do kotla.

Teplota spalín sa v kondenzačnom kotle dostáva na maximálnu hodnotu okolo 70 °C, zatiaľ čo v konvenčnom prístroji je to viac ako 100 °C. Pre čo najvyššiu účinnosť kotla, a teda aj úsporu energií a financií, je nutné dosiahnuť najnižšiu možnú teplotu spalín. Platí, že čím menej tepla vypustíte komínom, tým viac tepla kotol odovzdá do vykurovacej sústavy.

Odolnosť materiálov a kondenzát

V tradičnom plynovom kotle vznikala tepelná energia v procese spaľovania plynu, po ktorom spaliny unikali do atmosféry. Spaliny sa nesmeli ochladiť natoľko, aby para skondenzovala, pretože vzniknutý kondenzát je stredne silná kyselina, ktorá by mohla koróziou poškodiť oceľové alebo liatinové vnútro klasického kotla, ako aj samotný komín. Moderné kondenzačné kotly majú vo vnútri odolné materiály z ušľachtilej ocele alebo zliatiny hliníka a kremíka, ktoré sú prispôsobené pôsobeniu kyslého kondenzátu. Vykurovacia voda ich ochladzuje pod teplotu rosného bodu. Kondenzačné teplo vodnej pary je rovnako veľké ako výparné teplo vody potrebné na jej vyparenie. Spálením 1 m³ zemného plynu sa vytvorí 1,6 kg vodnej pary (zodpovedá 1,6 l vody). Kondenzačný kotol v rodinnom dome vytvorí za rok aj viac než 1 000 litrov vody, ktorá sa odvádza do kanalizácie.

Účinnosť kondenzačných kotlov

V literatúre sa môžeme stretnúť s dvoma rôznymi hodnotami účinnosti kondenzačných kotlov. Jedna hovorí o účinnosti pod hranicou 100 % (až 98 %), druhá zas hovorí o účinnosti nad 100 % (až neuveriteľných 109 %). Rozdiel spočíva v spôsobe výpočtu:

• Účinnosť 98 % môžeme považovať za fyzikálne správnu a je počítaná z tzv. spaľovacieho tepla.
• Ak sa však pri výpočte použije hodnota výhrevnosti paliva, tak je možné uvádzať účinnosť až 109 %.

Zostávajúce 2 % tepla sa stratia spalinami, sálaním kotla a v odvádzanom kondenzáte. Využitie energie obsiahnutej v plyne je teda oproti iným kotlom veľmi vysoké.

Výhody kondenzačných plynových kotlov

• Vysoká účinnosť a úspora energie: Kondenzačný plynový kotol dokáže znížiť spotrebu plynu v domácnosti o približne 15 percent v porovnaní s novším klasickým plynovým kotlom. Pri výmene staršieho kotla môžu úspory dosiahnuť až 30 % nákladov.
• Ekologickosť: V porovnaní s kotlami na tuhé palivá má vykurovanie plynom s kondenzačnou technológiou najlepšie hodnoty CO₂. Pri spaľovaní zeleného vodíka vyrobeného z obnoviteľných zdrojov energie nevznikajú žiadne emisie CO².
• Nízka obstarávacia cena: V porovnaní s modernými udržateľnými technológiami je ich obstarávacia cena relatívne nízka.
• Kompaktné rozmery a flexibilné umiestnenie: Vďaka kompaktným rozmerom je možné kotly namontovať kamkoľvek - do kúpeľne, predsiene alebo kuchyne.
• Uzavretá spaľovacia komora: Znižuje spotrebu plynu a zvyšuje bezpečnosť, pretože vzduch na spaľovanie sa nasáva zvonku budovy, čím sa neovplyvňuje kvalita vzduchu v interiéri.
• Dlhšia životnosť: Kvalitné komponenty a inteligentné funkcie zaručujú dlhú životnosť kotla.

Typy kondenzačných kotlov a možnosti ohrevu teplej vody

Kondenzačné kotly sú k dispozícii v rôznych vyhotoveniach, ktoré sa líšia umiestnením a spôsobom prípravy teplej vody:

Závesné kondenzačné kotly

Moderné závesné kondenzačné kotly sa spoľahlivo postarajú o vykurovanie aj prípravu teplej vody, buď prietokovým spôsobom, alebo pomocou zásobníka. Sú kompaktným riešením šetriacim priestor a ideálne pre malé priestory. Sú navrhnuté najčastejšie ako závesné kotly, sú kompaktné a nenáročné na priestor. Nástenné kondenzačné plynové kotly so zabudovaným zásobníkom teplej vody stoja približne 3 000 eur.

Stacionárne kondenzačné kotly

Stacionárne kondenzačné kotly sú určené na výmenu starých stacionárnych nekondenzačných kotlov a uľahčujú prechod na kondenzačnú technológiu aj pri väčších rodinných domoch. V ponuke sú aj stacionárne kotly so zabudovaným vrstveným zásobníkom teplej vody a s možnosťou pripojenia solárnych kolektorov. Ponúkajú možnosť voľby kotla so zabudovaným alebo externým zásobníkom pre komfortnú dodávku teplej vody. Majú vysoký výkon, ideálny do veľkých rodinných domov.

Kompaktné kondenzačné kotly

Ich integrovanou súčasťou je zabudovaný zásobník na ohrev teplej vody. Ohrev teplej vody zabezpečuje samotný kotol, prípadne aj solárny kolektor. Sú vhodné pre rodinné domy, pričom malým domácnostiam postačí aj nástenný plynový kondenzačný kotol s menším integrovaným zásobníkom TÚV.

Zostavy kondenzačných kotlov s externým zásobníkom

Systémové kotly s externým zásobníkom sú dobrým riešením v prípade veľmi vysokých nárokov na teplú vodu. Uspokoja potrebu teplej vody súčasne na viacerých odberných miestach s vysokým prietokom vody naraz. Ponúkajú rýchlu a spoľahlivú dodávku teplej vody okamžite a sú vhodné pre rodinné domy s viacerými kúpeľňami. Vo veľkých domácnostiach je lepšia voľba kotla s externým zásobníkom s veľkým objemom TÚV (podľa potreby).

Zásobník teplej vody: Kľúčový prvok komfortu a úspor

Zásobník teplej vody je základnou súčasťou vykurovacieho systému. Bez tejto technológie by bol bežný komfort prípravy teplej vody alebo využívanie obnoviteľných zdrojov energie zložitý. Plynové vykurovanie so zásobníkom teplej vody je štandardom, bez zásobníka je skôr výnimkou.

Princípy prípravy teplej vody

Existujú dva princípy prípravy teplej vody:

• Akumulácia pitnej vody: Teplá pitná voda sa zhromažďuje v hornej časti zásobníka a tam sa aj odoberá. Studená pitná voda prúdi rovnakou rýchlosťou do spodnej časti zásobníka. Zásobník pitnej vody sa nikdy nevyprázdni, len sa ochladí. Pitná voda sa ohrieva prostredníctvom jednej alebo viacerých „vykurovacích špirál“ (kruhovo vinutých rúrok), ktoré privádzajú teplo zvonku. Dôležitou funkciou každého zásobníka teplej vody je účinná stratifikácia rôznych množstiev teplej vody. Toto rozvrstvenie zabezpečuje, že zásobník môže dodávať teplú pitnú vodu v dostatočnom množstve a teplote počas dlhšieho časového obdobia. Alternatívou sú takzvané "doskové výmenníky tepla".
• Ohrev podľa potreby (prietokový): Teplá voda sa ohrieva len v prípade potreby.

Úlohy zásobníka teplej vody

Zásobníky teplej vody plnia vo vykurovacom systéme dve úlohy:

1. Zabezpečiť, aby bolo vo všetkých kohútikoch v domácnosti vždy k dispozícii dostatočné množstvo teplej pitnej vody - hygienicky, okamžite a s čo najnižšími nákladmi.
2. Umožniť domácnosti rozšíriť vykurovací systém o obnoviteľný zdroj energie (napríklad solárny systém, kachle na drevo alebo tepelné čerpadlo). Bez vhodného zásobníka nemôže plynový vykurovací systém využívať podpornú energiu zo slnka, biomasy alebo životného prostredia. Pri kombinácii plynového vykurovacieho systému so solárnou energiou je vždy potrebný zásobník.

Typy zásobníkov

• Systémový zásobník: Zásobník na pitnú vodu konštrukčne prispôsobený na zapojenie do systému s plynovým kondenzačným kotlom.
• Nerezový zásobník: Vysokokvalitný zásobník na pitnú vodu s nízkymi nárokmi na údržbu. Alternatívou sú smaltované zásobníky (oceľové zásobníky s povrchovou úpravou zo skla).
• Akumulačný zásobník: Klasický tepelný zásobník, ktorý uchováva energiu z rôznych zdrojov tepla. Neobsahuje pitnú vodu!
• Kombinovaný zásobník: Podobný akumulačnému zásobníku s rozdielom, že ohrev vody zabezpečuje zásobník, nie externý zdroj tepla. Spája výhody prietokového a zásobníkového ohrevu vody. Kotol si ťahá pomocou čerpadla zo spodnej časti zásobníka studenú vodu, ohrieva ju v doskovom výmenníku tepla a tlačí zhora späť do zásobníka.
• Monovalentné a bivalentné zásobníky: Bivalentné zásobníky pracujú s dvoma zdrojmi tepla (napr. plynom a slnkom - solárny zásobník), monovalentné zásobníky získavajú tepelnú energiu iba z jedného zdroja tepla.

Náklady a kvalita zásobníkov

Náklady na nákup samostatného zásobníka sa pohybujú od 650 do 3 000 eur v závislosti od zvoleného typu a objemu. Celková cena za nový systém s plynovým kotlom, zásobníkom teplej vody, odťahom spalín a inštaláciou začína na úrovni približne 3 000 eur. Pri kúpe plynového vykurovacieho systému so zásobníkom teplej vody sa oplatí dbať na kvalitu. Kvalitné zásobníky totiž spotrebujú menej energie, zabezpečia viac teplej vody a vyžadujú si menej údržby ako zariadenia priemernej kvality. Straty pri udržiavaní tepla sú rozhodujúcou kvalitatívnou vlastnosťou zásobníkov teplej vody. Pri prepočte na desať rokov ušetria kvalitné zásobníky niekoľko stoviek eur na pohotovostnej energii.

Inteligentné ovládanie a regulácia

S modernými regulátormi je možné pohodlne šetriť energie aj prevádzkové náklady vykurovacieho systému. Požadovanú teplotu si môžete nastaviť kedykoľvek a odkiaľkoľvek pomocou aplikácie v smartfóne. Takisto máte možnosť monitorovať prevádzku kotla a jeho spotrebu energie. Funkcia "Dovolenka" navyše znižuje spotrebu energií, keď nie ste doma.

Typy regulátorov

• Inteligentné regulátory: S internetovým pripojením umožňujú jednoduché a pohodlné ovládanie pomocou tabletu alebo smartfónu. Termostaty s funkciou detekcie dokážu rozpoznať GPS polohu smartfónu, takže si môžete nastaviť požadovanú teplotu v čase návratu domov. Maximálny účinok dosiahnete kombináciou s inteligentnými termostatickými radiátorovými hlavicami, ktoré umožňujú individuálne regulovať teplotu v každej miestnosti. V prípade spojenia s kotlom dokáže termostat sledovať prevádzku kotla a spotrebu plynu.
• Ekvitermická regulácia: Nastavuje teplotu vykurovacej vody automaticky. Využíva na to údaj o aktuálnej vnútornej teplote, vonkajšej teplote zo snímača na severnej strane domu a údaje z vopred nastavenej ekvitermickej krivky. Ak je vonku teplejšie, kotol teplotu vykurovacej vody automaticky zníži, avšak iba do takej miery, aby ostala zachovaná tepelná pohoda v interiéri. Využitím ekvitermickej regulácie znížite tepelné straty a tým aj náklady na vykurovanie. Inteligentné riešenie ekvitermických systémových regulátorov poskytuje kompletný prehľad o prevádzke kotla a celého vykurovacieho systému, prispôsobuje vykurovanie vonkajšej teplote a poskytuje dlhodobý prehľad o spotrebe energií.
• Izbové komunikačné regulátory: Spoľahlivé regulátory pre jednoduché vykurovacie systémy s moderným vzhľadom s dotykovým displejom a jednoduchým intuitívnym ovládaním. Ponúkajú rôzne špeciálne funkcie a časové intervaly.

Riadiace systémy majú denné alebo týždenné časovacie programy na nastavenie komfortného aj útlmového vykurovania. Vykurovanie sa v oboch režimoch vypne po dosiahnutí zvolených hraníc vonkajšej teploty.

Inštalácia a prevádzka kondenzačného kotla

Montáž nového plynového kondenzačného kotla trvá len niekoľko dní, často ju možno zvládnuť aj za jediný deň. Presný požadovaný čas závisí od zvoleného produktu, podmienok vo vašom dome, typu vymieňaného kotla a jeho umiestnenia.

Kľúčové aspekty inštalácie a optimalizácie prevádzky:

• Výkon a modulačný rozsah: Spoľahlivý moderný kotol by mal dokázať plynule regulovať výkon v čo najväčšom rozsahu, napríklad od 10 do 100 % menovitého výkonu. Moderné kotly využívajú na znižovanie výkonu v prípade nižších požiadaviek na teplo tzv. výkonovú moduláciu.
• Nízkoteplotné vykurovacie systémy: Ideálne na použitie s plynovým kondenzačným kotlom je plošné vykurovanie (podlahové, stenové či stropné), ktoré pracuje s teplotami napríklad 30 až 45 °C. Nízka teplota ochladenej vykurovacej vody, ktorá sa vracia z vykurovacieho systému (tzv. spiatočky), umožní kotlu úspornú kondenzačnú prevádzku. Aj keď sú radiátory pôvodne navrhnuté na vyššiu teplotu, kondenzačný kotol bude počas väčšiny vykurovacej sezóny fungovať s vysokou účinnosťou, pretože vysokú teplotu potrebuje vykurovací systém len pri extrémnych mrazoch. Alternatívou sú veľkoplošné nízkoteplotné radiátory.
• Hydraulické vyváženie: Hydraulickým vyvážením (vyregulovaním) vykurovacej sústavy zabezpečíte, aby boli radiátory a plošné vykurovacie telesá zásobované len nevyhnutným množstvom tepla. Základom je použitie vysokoúčinného obehového čerpadla. Vďaka regulácii otáčok dokáže čerpadlo plynule regulovať rýchlosť prúdenia vykurovacej vody v závislosti od spotreby tepla v dome.
• Odvod spalín a vzduchu: Kondenzačné kotly majú uzavretú spaľovaciu komoru. To znamená, že vzduch potrebný pre spaľovanie nemôžu nasávať z miestnosti, v ktorej sa nachádzajú. Vyžaduje sa prívod vzduchu zvonku budovy, najčastejšie cez vetracie kanály alebo koncentrickým potrubím (vnútorná rúra odvádza spaliny, vonkajšia privádza vzduch). Spalinovod kondenzačného kotla musí odolávať agresívnemu kondenzátu, ktorý sa tvorí aj mimo kotla, na chladnejších stenách potrubia.
• Odvod kondenzátu: Zvyšky kondenzátu z procesu kondenzácie budú odvedené priamo do kanalizácie cez sifón, oddeľujúci spaľovaciu komoru od okolia kotla. V rodinných domoch netreba kyslý kondenzát neutralizovať, urobia to zásadité odpady z domu (mydlá, šampóny, pracie prášky).
• Kombinácia s inými zdrojmi tepla: Systém sa dá ľahko doplniť ďalším zdrojom tepla (biomasa, solárny systém, krbová vložka), čo však komplikuje riadiaci systém a vyžaduje automatickú spoluprácu. Optimálne navrhnutý solárny systém pokryje okolo 60 % ročnej potreby tepla na ohrev vody.

Náklady a dotačné programy

Prvotná investícia na nový kondenzačný plynový kotol je ovplyvnená cenou samotného kotla, nákladmi na jeho montáž a prípadnými pripojeniami a doplnkami vykurovacieho systému. Prevádzkové náklady závisia najviac od spotrebovanej energie, pričom nemalú rolu tu zohráva zateplenie domu alebo bytu a ďalšie faktory. Pri znížení teploty v dome len o 1°C môžete ušetriť až 6 % energií.

Ministerstvo životného prostredia pripravuje dotačný program tzv. „Kotlíkové dotácie“ podporujúci kúpu a inštaláciu kondenzačných plynových kotlov ako náhrady za kotly na uhlie a drevo. V súčasnosti sa ekologickejšiemu vykurovaniu domácností venuje projekt „Zelená domácnostiam“, zameraný na solárne kolektory, fotovoltické panely, tepelné čerpadlá a kotly na biomasu.
