Externý termostat predstavuje kľúčový komponent pre efektívne riadenie vykurovacích a chladiacich systémov. Jeho primárnou úlohou je udržiavať požadovanú teplotu v miestnosti prostredníctvom regulácie prevádzky kotla, klimatizačnej jednotky alebo iného vykurovacieho/chladiaceho zariadenia. Správne zapojenie a pochopenie princípu fungovania externého termostatu sú nevyhnutné pre optimálny výkon a energetickú účinnosť celého systému.
Princíp Fungovania Externého Termostatu
Externý termostat funguje na základe merania aktuálnej teploty v miestnosti a jej porovnávania s nastavenou cieľovou teplotou. Ak dôjde k odchýlke, termostat vyšle signál riadiacej jednotke vykurovacieho alebo chladiaceho systému, aby upravila svoju činnosť.
Senzor Teploty
Srdcom každého termostatu je teplotný senzor. Ten neustále monitoruje okolitú teplotu a prevádza ju na elektrický signál. V závislosti od typu termostatu môžu byť použité rôzne technológie senzorov, ako sú termistory, RTD (rezistenčné teplotné detektory) alebo termočlánky. V moderných externých termostatoch sa často stretávame s digitálnymi senzormi, ktoré poskytujú vysokú presnosť a rýchlu odozvu.
Riadiaca Jednotka a Logika
Signál zo senzora je spracovaný riadiacou jednotkou termostatu. Táto jednotka obsahuje logiku, ktorá porovnáva nameranú teplotu s užívateľom nastavenou cieľovou hodnotou. Na základe tohto porovnania termostat rozhodne, či je potrebné systém zapnúť, vypnúť alebo ponechať v aktuálnom stave.
Výstupný Signál
Po spracovaní informácií termostat generuje výstupný signál, ktorý je posielaný do vykurovacieho alebo chladiaceho zariadenia. Tento signál je zvyčajne vo forme elektrického impulzu alebo zmeny napätia/prúdu, ktorý aktivuje alebo deaktivuje príslušné relé alebo iný spínací prvok v riadenej jednotke.
Typy Externých Termostatov a Ich Zapojenie
Existuje niekoľko typov externých termostatov, ktoré sa líšia svojimi funkciami, spôsobom napájania a spôsobom zapojenia do systému.
Nízkonapäťové Termostaty
Tieto termostaty pracujú s nízkym napätím (typicky 24V AC) a sú najbežnejším typom pre domácnosti. Ich zapojenie zahŕňa pripojenie k nízkonapäťovému transformátoru, ktorý je súčasťou vykurovacieho alebo chladiaceho systému. Kľúčové svorky pre pripojenie sú:
- R (alebo Rh/Rc): Napájanie 24V AC. V systémoch s oddeleným napájaním pre kúrenie (Rh) a chladenie (Rc) je potrebné ich správne pripojiť.
- W: Pripojenie k vykurovaciemu zariadeniu. Uzavretie tohto obvodu aktivuje kúrenie.
- Y: Pripojenie k chladiacemu zariadeniu. Uzavretie tohto obvodu aktivuje chladenie.
- G: Pripojenie k ventilátoru. Aktivuje ventilátor na cirkuláciu vzduchu.
- C: Spoločný vodič pre trvalé napájanie termostatu (nie vždy je potrebný, ale odporúča sa pre pokročilé funkcie).
Sieťové Termostaty (230V)
Tieto termostaty pracujú priamo so sieťovým napätím 230V a sú často používané pre priame ovládanie elektrických vykurovacích telies alebo priamo pripojených kotlov. Zapojenie je priamejšie, ale vyžaduje zvýšenú opatrnosť kvôli práci s vysokým napätím:
- L (alebo fáza): Pripojenie fázového vodiča zo siete.
- N (alebo nulový vodič): Pripojenie nulového vodiča zo siete.
- 1 (alebo výstup): Výstupný vodič, ktorý sa pripája k vykurovaciemu alebo chladiacemu zariadeniu.
Pri zapojení sieťového termostatu je nevyhnutné dodržiavať všetky bezpečnostné pokyny a v prípade neistoty sa obrátiť na kvalifikovaného elektrikára.
Bezdrôtové Termostaty
Bezdrôtové termostaty pozostávajú z dvoch častí: prijímača, ktorý je pripojený k vykurovaciemu/chladiacemu zariadeniu, a vysielača (samotného termostatu), ktorý komunikuje s prijímačom bezdrôtovo. Zapojenie prijímača je podobné ako pri káblových termostatoch, ale nevyžaduje vedenie káblov po celom dome.
Ako nainštalovať inteligentný termostat | Ako na čokoľvek
Externý Termostat pre Krbové Ventilátory Darco
Krbový teplovzdušný ventilátor je určený na rozvod teplého vzduchu z krbu do ďalších miestností. Niektoré modely ventilátorov pre rozvod vzduchu sú samy vybavené vstavaným termostatom na vstupe. Krbový teplovzdušný ventilátor obsahuje tepelne a akusticky odizolovaný ventilátor a termostat s možnosťou nastavenia teploty v rozmedzí 10-150°C. Avšak, externý termostat je možné využiť aj u nich, najmä vtedy, ak je ventilátor umiestnený ďalej od krbu a čidlo jeho vstavaného termostatu už nie je schopné presne merať aktuálnu teplotu v krbe.

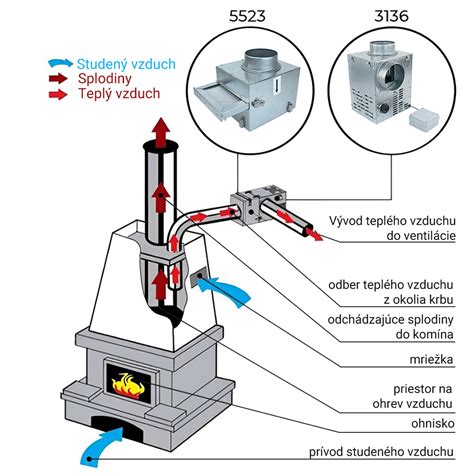

Snímač termostatu sa inštaluje na začiatok teplovzdušného rozvodu čo najbližšie k krbu, aby mohol presne snímať teplotu vzduchu vo vnútri krbovej komory. V takom prípade sa použije externý termostat a jeho čidlo sa umiestni hneď na začiatok rozvodu, čo najbližšie ku krbu. Keď teplota dosiahne nastavenú hodnotu, termostat spustí ventilátor. Zapnutie ventilátora nastáva pri náraste teploty nad nastavenú hodnotu.
Funkcia termostatu je veľmi praktická a takmer nevyhnutná, pokiaľ je ventilátor ovládaný iba manuálnym regulátorom otáčok. Bez termostatu by bolo nutné ventilátor ručne zapínať a vypínať na začiatku aj na konci kúrenia. Externý termostat je určený na doplnkovú reguláciu činnosti krbového ventilátora a jeho použitie sa vyžaduje, keď je vzdialenosť ventilátora od krbu príliš veľká.
Špecifiká Krbového Ventilátora Darco AN1-II

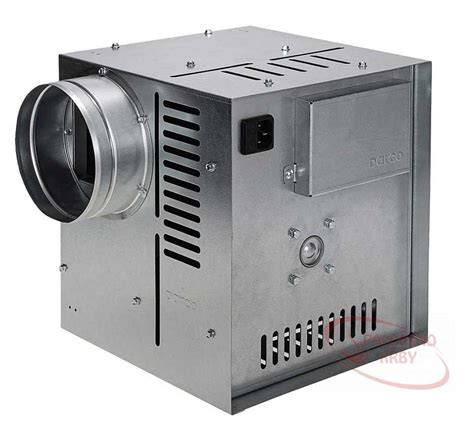

Každý krbový ventilátor Darco má zabudovaný vlastný termostat, okrem modelov radu ANeco, kam patrí aj Krbový ventilátor Darco 490 m3/hod AN1-II (2. generácia). Tento model je určený na rozvod teplého vzduchu z krbu do ďalších miestností a obsahuje tepelne a akusticky odizolovaný ventilátor a napájací kábel. Neobsahuje termostat, ani regulátor otáčok.
Pre správnu funkčnosť ventilátora Darco AN1-II je nutné dokúpiť regulátor otáčok s označením ERO, bez ktorého ventilátor nebude pracovať. Možnosti regulácie zahŕňajú:
- Automatický regulátor otáčok ERO-32AP-0 + snímač teploty PT-1000 - umožňujú reguláciu otáčok ventilátora v automatickom aj manuálnom režime. Snímač teploty vzduchu je určený pre regulátor otáčok ERO-32AP-0.
- Manuálny regulátor otáčok ERO-32MN - umožňuje reguláciu otáčok ventilátora iba v manuálnom režime.
- Externý termostat - slúži na zapnutie ventilátora pri zadanej teplote.
Ventilátor Darco AN1-II má elektronicky komutovaný (EC) motor najnovšej generácie (EC = electronically communicated). EC motor je jednosmerný motor riadený externou elektronikou. Keďže otáčky motora riadi externý regulátor, motor nemá obmedzené synchrónne otáčky. Umožňuje plynulý rozbeh z minima do maxima a nie je potrebný rozbehový prúd. EC motor je energeticky úsporný, čo garantuje významnú úsporu spotreby elektrickej energie oproti štandardnému AC asynchrónnemu motoru. Krbový ventilátor Darco AN1-II je vhodný do energeticky úsporných inštalácií teplovzdušných rozvodov. EC motor vykazuje vysokú účinnosť aj pri nízkych otáčkach a výhodou použitia EC motorov je tiež bezproblémová regulácia otáčok s vysokou účinnosťou v plnom rozsahu (0 až 100%).
Dôležité Aspekty Pri Zapojení Externého Termostatu
Pri inštalácii a zapojení externého termostatu je potrebné venovať pozornosť niekoľkým kľúčovým aspektom:
Výber Správneho Miesta
Termostat by mal byť umiestnený na vnútornej stene, mimo priameho slnečného žiarenia, prievanu, zdrojov tepla (radiátory, spotrebiče) alebo chladu (okná, dvere). Ideálne miesto je v obývacej izbe alebo v miestnosti, kde trávite najviac času, vo výške približne 1,5 metra od podlahy.
Správne Pripojenie Vodičov
Je nevyhnutné presne dodržať schému zapojenia výrobcu termostatu a zariadenia, ktoré ovláda. Nesprávne pripojenie môže viesť k nefunkčnosti, poškodeniu zariadenia alebo dokonca k nebezpečným situáciám.
Napájanie
Uistite sa, že termostat je správne napájaný. Nízkonapäťové termostaty vyžadujú funkčný transformátor, zatiaľ čo sieťové termostaty musia byť pripojené k správnym fázovým a nulovým vodičom.
Kalibrácia a Nastavenie
Po zapojení je často potrebné termostat skontrolovať a nastaviť jeho parametre, ako je cieľová teplota, hysterézia (rozdiel teplôt medzi zapnutím a vypnutím) a prípadné programovacie funkcie. Niektoré termostaty vyžadujú aj kalibráciu senzora.
Bežné Problémy a Ich Riešenia
Pri prevádzke externého termostatu sa môžu vyskytnúť rôzne problémy:
- Nefunguje kúrenie/chladenie: Skontrolujte napájanie termostatu, správnosť zapojenia vodičov (W, Y), cieľovú teplotu a funkčnosť samotného vykurovacieho/chladiaceho zariadenia.
- Nesprávne meranie teploty: Uistite sa, že termostat nie je umiestnený v blízkosti zdrojov tepla alebo chladu. V prípade digitálnych termostatov môže pomôcť reštart alebo reset.
- Termostat sa neočakávane vypína/zapína: Skontrolujte nastavenie hysterézie. Príliš nízka hodnota môže spôsobiť časté spínanie.
