Regulácia a prevádzka kotlov MODRATHERM

Úvod do kotlov MODRATHERM

Teplovodné plynové kotly značky MODRATHERM, konkrétne typy PKM E, EA, EL, EAL, sú primárne navrhnuté pre vykurovanie rodinných domov, bytov a menších objektov. Tieto kotly pracujú s maximálnym povoleným pretlakom teplonosnej látky do 0,25 MPa.

Kotly sú vybavené atmosférickým horákovým kompletom, ktorý sa vyznačuje nízkou produkciou oxidov dusíka (NOx). Konštrukcia horákov umožňuje spaľovanie zemného plynu, prípadne propánu po menšej úprave.

Konštrukcia kotlového telesa je vyrobená z ocele a obsahuje zvislé rebrované teplovýmenné plochy. Súčasťou kotla je horákový komplet, panel s elektrickými ovládacími prvkami a zabudovaný prerušovač ťahu. Do spalinových ciest sú integrované brzdiče spalín.

Typy horákov a ich ovládanie

Horáky kotlov MODRATHERM PKM E a EL sú ovládané združenou plynovou armatúrou, ktorá je vybavená termoelektrickým bezpečnostným zariadením.

Kotly MODRATHERM PKM EA a EAL využívajú združenú plynovú armatúru s integrovanou zapaľovacou elektronikou a ionizačným strážením plameňa pre ovládanie horákov.

Regulácia teploty vykurovacej vody

V základnom vyhotovení je teplota vykurovacej vody kotla regulovateľná pomocou kotlového termostatu. Tento regulátor umožňuje nastaviť teplotu výstupnej vody z kotla, a tým aj teplotu vo vykurovanom priestore.

Odporúčané nastavenia kotlového termostatu:

• Prechodné obdobie (jar, jeseň): Odporúča sa nastaviť na hodnoty 60 - 70°C. Nižšie teploty sa z dôvodu rizika nízkoteplotnej korózie neodporúčajú.
• Zimné obdobie: Pri nízkych vonkajších teplotách sa odporúča nastaviť na 80°C, maximálne však 85°C. Vyššie teploty môžu spôsobiť aktiváciu bezpečnostného termostatu v dôsledku zotrvačnosti vykurovacej sústavy, čo vedie k vypnutiu kotla.

Automatické riadenie chodu kotla

Automatické riadenie chodu kotla v závislosti na požadovanej teplote vykurovaného priestoru je možné dosiahnuť použitím:

• Priestorového termostatu
• Programovateľného regulátora s možnosťou predvolenia komfortnej a tlmenej prevádzky.

Kotol je tiež pripravený na zabudovanie ekvitermického regulátora teploty.

Princíp ohrevu a konštrukcia kotlového telesa

Ohrev teplonosnej látky prebieha výmenou tepla zo spalín cez teplovýmenné plochy vnútorného vodného plášťa. Teplonosná látka cirkuluje v priestore vymedzenom vonkajším a vnútorným vodným plášťom.

Vnútorný vodný plášť ohraničuje spaľovací priestor a konvekčné rebrované spalinové cesty. V spaľovacom priestore sú umiestnené atmosférické horáky, kde dochádza k spaľovaniu zmesi plynného paliva so vzduchom.

Bezpečnostné prvky a ich funkcia

V kotloch typu MODRATHERM PKM EL a EAL je integrovaná poistka spätného toku spalín. Táto poistka sa automaticky aktivuje pri spätnom prúdení spalín do priestoru umiestnenia kotla a kotol vypne. Príčinou tohto javu môže byť upchatý komín alebo extrémne poveternostné podmienky.

Pre správnu funkciu poistky spätného toku spalín je nevyhnutné, aby teplota výstupnej vody z kotla neklesala pod 50 °C.

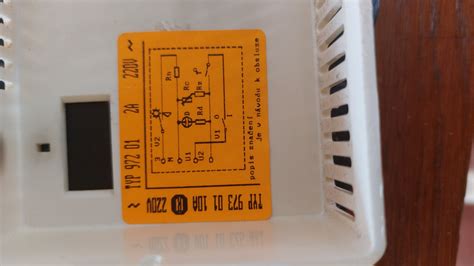

Opätovné zapnutie poistky spätného toku spalín je možné po odstránení krytky a stlačení tlačidla spalinového termostatu, ktorý sa nachádza na spodnej hrane ovládacieho panelu.

Pokročilé možnosti regulácie

Kotol umožňuje individuálne vybavenie inými automatickými reguláciami vykurovacieho systému, ako napríklad:

• Ekvitermická regulácia: Založená na vyhodnocovaní vonkajšej teploty a teploty vody za zmiešavacou armatúrou.
• Dynamická regulácia: Využíva vyhodnocovanie vnútornej teploty, teploty vo vykurovacom systéme a teploty vratnej a výstupnej vody.

Použitie zmiešavacej (viaccestnej) armatúry výrazne predlžuje životnosť kotla tým, že umožňuje regulovať teplotu vody vo vykurovacom systéme aj pri vyššej teplote vody v kotlovom telese, a v prípade potreby dosiahnuť podstatne nižšiu teplotu.

Regulácia vody vo vykurovacom systéme môže byť vykonávaná ručne alebo automaticky pomocou vyhodnocovacieho zariadenia porovnávaného teplôt a servopohonu na zmiešavacej armatúre. Výrobca ponúka ako zvláštne príslušenstvo ekvitermický regulátor, ktorý je možné priamo osadiť do ovládacieho panelu kotla.

Moderné regulátory a ich prínosy

Kotly MODRATHERM sa vyznačujú mimoriadne jednoduchou obsluhou vďaka použitiu intuitívnych regulátorov, ktoré riadia mnohé procesy vo vykurovacej inštalácii.

Regulátory kotlov MODRATHERM sú navrhnuté tak, aby umožňovali presné nastavenie prevádzkových parametrov kotlov, od jednoduchých kotlov na tuhé palivá až po pokročilé automatické kotly ústredného kúrenia. Cieľom je zabezpečiť ekonomické spaľovanie pri optimálnom tepelnom komforte.

Moderné regulátory v kotloch MODRATHERM poskytujú široké možnosti nastavenia, čo umožňuje presné prispôsobenie rôznym vykurovacím zariadeniam. Niektoré modely ponúkajú aj diaľkové ovládanie teploty cez internet.

Výhody a funkčnosť regulátorov:

• Komplexné riadenie celej vykurovacej inštalácie (čerpadlo ÚK, čerpadlá TÚV, podlahové čerpadlo, pohon zmiešavacieho ventilu).
• Možnosť diaľkového ovládania a monitorovania (prostredníctvom regulátorov firmy TECH), čo umožňuje ovládanie vykurovania odkiaľkoľvek na svete.
• Zabezpečenie účinnosti, hospodárnosti a komfortu používania aj pre technicky menej zdatných užívateľov.
• Presné riadenie spaľovacieho procesu, čo zlepšuje tepelnú účinnosť, znižuje spotrebu paliva a emisie.
• Možnosť diaľkového monitorovania a riadenia vykurovacieho systému pri moderných regulátoroch v peletových kotloch.

Optimalizácia kúrenia

Každý regulátor v kotloch MODRATHERM je vybavený grafickým displejom pre jednoduchšiu obsluhu a programovanie. Vďaka pokročilým snímačom teploty regulátory starostlivo monitorujú prevádzkové podmienky kotla a vykurovacieho zariadenia, čo vedie k optimalizácii spaľovania a úspore paliva.

Integrované riešenia vykurovania

Výberom kotlov MODRATHERM s vhodnými regulátormi od renomovaných výrobcov ako ERS alebo TECH je zabezpečená neustála kontrola nad všetkými aspektmi vykurovacieho systému.

Konštrukcia kotlov na tuhé palivá MODRATHERM ZEUS

Kotly MODRATHERM ZEUS sú teplovodné oceľové kotly určené na spaľovanie tuhých palív, predovšetkým biomasy ako kusové drevo a drevné brikety. Tepelný výkon týchto kotlov dosahuje až 20 kW pri maximálnom prevádzkovom pretlaku 0,25 MPa.

Kotly sú primárne určené na spaľovanie dreva s obsahom vlhkosti do 20% a maximálnou dĺžkou do 550 mm (pre verzie ZEUS 30 a vyššie). Kotlové teleso je vyrobené z vysokokvalitného oceľového plechu s hrúbkou 5 mm v spaľovacej komore (v kontakte s plameňom a vodou) a 3 mm v častiach v kontakte len s vodou.

Izolačný kryt je z oceľového plechu hrúbky 1 mm, povrchovo upravený práškovou farbou. Tepelnú izoláciu tvorí minerálna vata.

Štandardný rošt je liatinový, článkový. V spodnej časti spalinového priestoru sa môžu nachádzať tvarovky zo šamotu. Na želanie je možné dodať kotol s monolitickým roštom a žiarobetónovými tvarovkami LacFire 1550/30.

Vyhotovenia kotlov MODRATHERM ZEUS:

• Prevedenie 1: Základné vyhotovenie.
• Prevedenie 2: S integrovaným bezpečnostným medeným výmenníkom pre ochranu kotla proti prekúreniu.
• Prevedenie 3: S integrovaným medeným výmenníkom na ohrev TÚV, prípadne s bezpečnostným medeným výmenníkom.

Prednosti kotlov MODRATHERM ZEUS

• Možnosť spaľovania mäkkého i tvrdého dreva.
• Veľká násypná komora a veľké nakladacie dvierka.
• Hĺbka spaľovacieho priestoru až 550 mm (od verzie ZEUS 30).
• Vysoká účinnosť spaľovania a nízka spotreba paliva.
• Dlhá doba horenia v porovnaní s liatinovými kotlami.
• Termostatická regulácia výkonu.
• Integrované bezpečnostné zariadenie proti prehriatiu (prevedenie 2 a 3).
• Možnosť doplniť kotol ZEUS 25 o žiarobetónové lôžko.
• Možnosť prevádzky aj na samotiaž.
• Možnosť regulácie komínového ťahu.
• Možnosť inštalácie brzdičov spalín pre zvýšenie účinnosti.

Technické parametre kotla MODRATHERM ZEUS 25

Rozmery kotla (mm):

• A: 760
• B: 435
• C: 1050
• D: 120
• E: 985
• F: 600
• G: 130
• H: 900
• K: 70
• L: 217,50
• M: 380

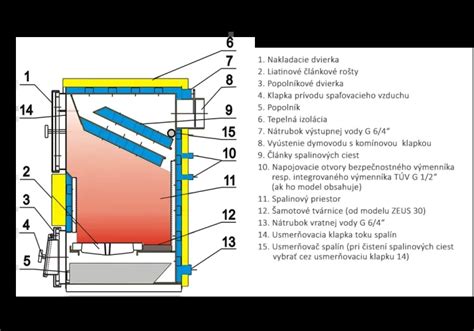

Legenda prvkov kotla:

• Nakladacie dvierka
• Liatinové článkové rošty
• Popolníkové dvierka
• Klapka prívodu spaľovacieho vzduchu
• Popolník
• Tepelná izolácia
• Nátrubok výstupnej vody G 6/4“
• Vyústenie dymovodu s komínovou klapkou
• Články spalinových ciest
• Napájacie otvory bezpečnostného výmenníka resp.

Dôležité upozornenia pre prevádzku kotlov

Kotol nemá zabudovaný teplomer ani tlakomer, ale má predprípravu na ich inštaláciu. Odporúča sa pripojiť kotol k vykurovacej sústave závitovými spojmi G 6/4".

Vľavo hore pod vekom opláštenia sa nachádzajú dva nátrubky 1/2". Pravý slúži pre inštaláciu spätného ventilu pre merač tlaku. Je na zákazníkovi, či si namontuje tepomer alebo thermomanometer.

Tlaková strata kotla pri V=1,5 m3.h-1 je minimálna a maximálna hodnota je 10.

Pre kotly na tuhé palivá je kľúčové dbať na teplotu vratnej vody. Odporúča sa, aby vratná voda neklesala pod 60-65 °C. Dôvodom je ochrana kotlového telesa pred nízkou teplotnou koróziou.

Je dôležité si uvedomiť, že konštrukcia kotla je špecifická pre daný typ paliva. Napríklad, kotly na uhlie a koks (ktoré horia žiarom) majú inú konštrukciu ako kotly na drevo (ktoré horia plameňom). Pri spaľovaní dreva sa uvoľňujú prchavé látky, ktoré na dokonalé vyhorenie vyžadujú dlhé spalinové cesty.
